مخازن کرایوژنیک چیست و چه کاربردی دارد؟

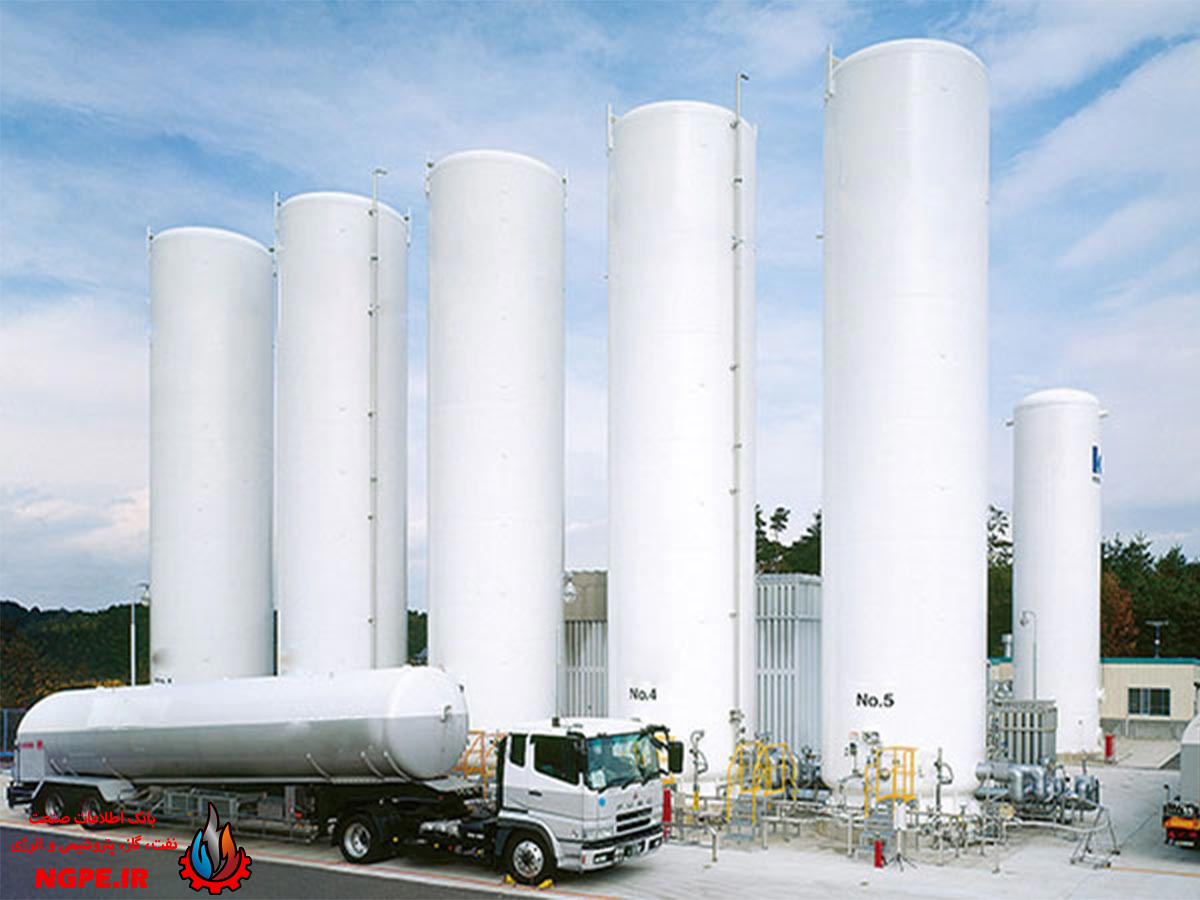

مخازن کرایوژنیک (Cryogenic Tanks) مخازن بسیار تخصصی و مهندسی‌شده‌ای هستند که برای نگهداری و ذخیره مواد در دماهای بسیار پایین (معمولاً زیر ۱۵۰- درجه سانتی‌گراد) طراحی شده‌اند.

واژه “کرایوژنیک” به معنای “فوق سرد” است. از آنجایی که گازها در دمای اتاق حالت گاز دارند، برای ذخیره کردن حجم عظیمی از آن‌ها، باید آن‌ها را تا حد بسیار زیادی سرد کرد تا به حالت مایع درآیند. اینجاست که نقش مخازن کرایوژونیک پررنگ می‌شود.

در ادامه، ساختار و کاربردهای این مخازن را به صورت دقیق بررسی می‌کنیم:

۱. ساختار و مکانیزم عملکرد (چگونه سرد می‌مانند؟)

یک مخزن کرایوژونیک برخلاف مخازن معمولی، یک دیواره ساده نیست. آن‌ها از ساختار “دیواره دوگانه” (Double-Walled) استفاده می‌کنند:

• دیواره داخلی (Inner Vessel): معمولاً از استیل ضد زنگ (Stainless Steel) یا آلیاژهای نیکل ساخته می‌شود که در دماهای بسیار پایین هم دچار تردی و شکستگی نمی‌شوند.
• دیواره خارجی (Outer Vessel): معمولاً از فولاد کربنی ساخته می‌شود و وظیفه محافظت از دیواره داخلی و نگهداری فضای عایق را دارد.
• فضای عایق (Insulation Space): فضای بین دو دیواره با مواد بسیار کارآمد مثل پرلیت (Perlite) یا در مدل‌های بسیار پیشرفته با خلاء (Vacuum) پر می‌شود. این خلاء باعث می‌شود انتقال حرارت از محیط بیرون به داخل (توسط هوا) به حداقل برسد.
• سیستم مدیریت فشار (Pressure Relief): به دلیل تبخیر ناگهانی مواد در اثر ورود ناچیز حرارت، این مخازن مجهز به شیرهای اطمینان بسیار حساس هستند تا از افزایش فشار و انفجار جلوگیری کنند.

۲. کاربردهای اصلی (کجا استفاده می‌شوند؟)

کاربرد این مخازن در صنایع استراتژیک بسیار گسترده است:

الف) صنایع نفت، گاز و پتروشیمی

• جداسازی گازهای طبیعی: در فرآیند LNG (گاز طبیعی مایع)، گاز طبیعی را تا دمای حدود ۱۶۲- درجه سانتی‌گراد سرد می‌کنند تا به مایع تبدیل شود و بتوان آن را در حجم کم و برای مسافت‌های طولانی حمل کرد.
• تولید اتیلن و محصولات پتروشیمی: بسیاری از فرآیندهای تقطیر و جداسازی در پتروشیمی‌ها برای رسیدن به خلوص بالا، نیاز به خنک‌کاری در دماهای کرایوژونیک دارند.

ب) صنایع پزشکی و بیولوژیک (بسیار حیاتی)

• نگهداری نمونه‌های زیستی: ذخیره سلول‌های بنیادی، اسپرم، تخمک، خون و DNA در دماهای بسیار پایین برای جلوگیری از تخریب بیولوژیکی.
• نیتروژن مایع: برای انجماد سریع نمونه‌ها در آزمایشگاه‌ها.

ج) صنایع هوافضا و دفاعی

• سوخت موشک‌ها: سوخت‌هایی مثل اکسیژن مایع (LOX) و هیدروژن مایع (LH2) به دلیل چگالی بسیار بالا در حالت مایع، در مخازن کرایوژونیک ذخیره می‌شوند تا بتوان موشک‌ها را به فضا پرتاب کرد.

د) صنایع غذایی و تجاری

• انجماد سریع (Flash Freezing): برای حفظ بافت و کیفیت مواد غذایی، از نیتروژن مایع در مخازن کرایوژونیک استفاده می‌شود تا غذا در کمترین زمان ممکن منجمد شود.

۳. مواد ذخیره شده در این مخازن (مواد کرایوژیک)

مواد زیر رایج‌ترین موادی هستند که در این مخازن نگهداری می‌شوند:

1. نیتروژن مایع (LN2): دمای حدود ۱۹۶- درجه سانتی‌گراد. (پرکاربردترین ماده)
2. اکسیژن مایع (LOX): دمای حدود ۱۸۳- درجه سانتی‌گراد.
3. آرگون مایع (LAr): دمای حدود ۱۸۶- درجه سانتی‌گراد.
4. گاز طبیعی مایع (LNG): دمای حدود ۱۶۲- درجه سانتی‌گراد.
5. هیدروژن مایع (LH2): دمای حدود ۲۰- درجه سانتی‌گراد. (دشوارترین ماده برای نگهداری به دلیل تبخیر بسیار سریع)

خلاصه مدیریتی:

اگر شما در یک پروژه مرتبط با LNG یا پتروشیمی هستید، مخازن کرایوژونیک نه تنها یک مخزن ذخیره، بلکه یک سیستم مهندسی دقیق هستند که باید با دقت بسیار بالا در مورد کیفیت عایق‌بندی (Vacuum/Perlite) و متریال دیواره داخلی (برای جلوگیری از شکستگی در دمای پایین) انتخاب شوند.

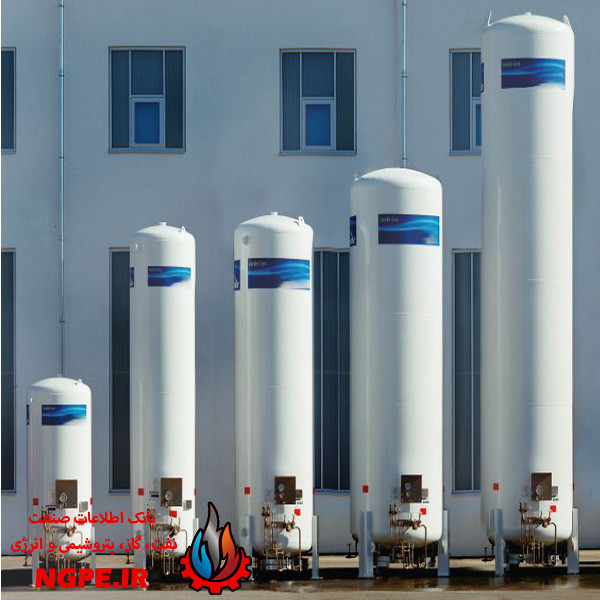

نحوه عملکرد مخازن کرایوژنیک چگونه است؟

برای درک دقیق نحوه عملکرد مخازن کرایوژونیک، باید به جای نگاه کردن به آن‌ها به عنوان یک «باک» ساده، به آن‌ها به عنوان یک «سیستم مدیریت حرارتی و فشار» نگاه کرد. چالش اصلی در اینجا این است: چگونه می‌توان جلوی ورود گرمای محیط را به داخل مخزن گرفت تا ماده مایع، تبخیر نشود؟

عملکرد این مخازن بر پایه سه اصل مهندسی استوار است: عایق‌بندی فوق‌العاده، مدیریت خلاء و کنترل فشار.

در اینجا فرآیند عملکرد را به صورت گام‌به‌گام و فنی بررسی می‌کنیم:

۱. مکانیسم جلوگیری از انتقال حرارت (The Insulation Mechanism)

گرما از سه طریق به داخل مخزن می‌رود: رسانش (Conduction)، همرفت (Convection) و تابش (Radiation). مخازن کرایوژونیک برای مقابله با هر سه این روش، از ساختار Double-Wall استفاده می‌کنند:

• مقابل با رسانش و همرفت (استفاده از خلاء): بین دیواره داخلی و خارجی، هوایی وجود ندارد. در مخازن پیشرفته، با استفاده از پمپ‌های خلاء، تمام هوا را از این فضا تخلیه می‌کنند (Vacuum Insulation). وقتی هوا نباشد، “همرفت” (حرکت مولکول‌های هوا برای انتقال گرما) عملاً متوقف می‌شود.
• مقابل با تابش (استفاده از شیلدهای رادیاتیو): حتی در خلاء، گرما می‌تواند از طریق تابش اشعه مادون قرمز از دیواره خارجی به داخلی منتقل شود. برای جلوگیری از این کار، لایه‌های بسیار نازک و صیقلی از فلز (معمولاً آلومینیوم یا استیل) به نام MLI (Multi-Layer Insulation) بین دو دیواره قرار می‌دهند. این لایه‌ها مثل “آینه” عمل کرده و جلوی تابش حرارتی را می‌گیرند.

۲. مدیریت فاز و تبخیر (Boil-Off Management)

هیچ عایقی ۱۰۰٪ کامل نیست. مقدار بسیار کمی از گرمای محیط همیشه موفق می‌شود به داخل نفوذ کند. این گرما باعث می‌شود بخشی از ماده مایع، دمایش بالا رفته و به گاز تبدیل شود. به این پدیده Boil-off می‌گویند.

در عملکرد مخزن، دو رویکرد برای این گاز وجود دارد:

1. سیستم تخلیه (Venting): گاز تولید شده از طریق شیرهای اطمینان (Relief Valves) به اتمسفر خارج می‌شود تا فشار مخزن بالا نرود. (در این حالت محصول از دست می‌رود).
2. سیستم بازچرخانی (Re-liquefaction): در سیستم‌های بزرگ صنعتی، گاز تبخیر شده را به یک واحد مجزا (Re-liquefier) می‌فرستند، دوباره آن را سرد می‌کنند و به مایع تبدیل کرده و به داخل مخزن برمی‌گردانند. این کار باعث جلوگیری از اتلاف محصول می‌شود.

۳. مدیریت فشار (Pressure Control)

این حیاتی‌ترین بخش عملیاتی است. وقتی ماده مایع تبخیر می‌شود، حجم آن به شدت افزایش می‌یابد (مثلاً حجم گاز نیتروژن حدود ۷۰۰ برابر حجم مایع آن است). اگر این گاز در فضای بسته مخزن گیر کند، فشار به شدت بالا رفته و می‌تواند منجر به انفجار شود.

• حسگرهای فشار (Pressure Transmitters): به طور مداوم فشار داخل مخزن را پایش می‌کنند.
• شیرهای اطمینان (Safety Relief Valves): اگر فشار از حد مجاز فراتر برود، این شیرها به صورت مکانیکی باز می‌شوند تا گاز اضافی را خارج کنند و فشار را به سطح ایمن برسانند.

۴. مراحل عملیاتی پر کردن و تخلیه (Filling & Discharge)

• پر کردن (Filling): ماده مایع از طریق لوله‌های مخصوص با سرعت کنترل شده وارد مخزن می‌شود. در این مرحله، سرعت ورود باید طوری باشد که لرزش شدید و ایجاد موج (Sloshing) در داخل مخزن ایجاد نشود، زیرا این کار باعث انتقال حرارت سریع‌تر می‌شود.
• تخلیه (Discharge): برای استفاده از ماده، با استفاده از اختلاف فشار یا پمپ‌های مخصوص، ماده مایع از قسمت پایین مخزن خارج می‌شود.



جایگاه مخازن کرایوژنیک در صنعت نفت و گاز چیست؟

در صنعت نفت و گاز، مخازن کرایوژنیک صرفاً یک «ظرف ذخیره‌سازی» نیستند؛ بلکه آن‌ها «قلب تپنده زنجیره ارزش گاز» و یکی از حیاتی‌ترین حلقه‌های اتصال بین استخراج و توزیع جهانی محسوب می‌شوند.

اگر بخواهیم جایگاه آن‌ها را تحلیل کنیم، باید از سه منظر اقتصادی، لجستیکی و فرآیندی به موضوع نگاه کنیم:

۱. نقش استراتژیک در زنجیره تأمین LNG (گاز طبیعی مایع)

بزرگترین جایگاه این مخازن، در فرآیند تبدیل گاز به LNG است.

• چالش حجم: گاز طبیعی در حالت عادی حجم بسیار زیادی اشغال می‌کند. برای اینکه بتوان آن را با کشتی‌های عظیم از خلیج فارس یا قطر به مقصد اروپا یا آسیا برد، باید حجم آن را حدود ۶۰۰ برابر کاهش داد.
• راهکار: این کار با سرد کردن گاز تا دمای ۱۶۲- درجه سانتی‌گراد انجام می‌شود. در اینجا، مخازن کرایوژنیک (هم در واحدهای تولید و هم در کشتی‌های حامل) نقش تغییر دهنده بازی (Game Changer) را دارند؛ بدون این مخازن، تجارت جهانی گاز در مقیاس بین‌قاره‌ای عملاً غیرممکن بود.

۲. نقش در فرآیندهای جداسازی و خالص‌سازی (Fractionation)

در پالایشگاه‌ها و واحدهای پتروشیمی، گاز طبیعی ترکیبی از مواد مختلف (متان، اتان، پروپان، بوتان و…) است.

• جداسازی دقیق: برای جدا کردن این ترکیبات با خلوص بالا، از فرآیند Cryogenic Distillation (تقطیر کرایوژنیک) استفاده می‌شود.
• جایگاه مخازن: مخازن کرایوژنیک در این مرحله، محصولات خالص شده (مثل اتان مایع برای تولید پتروشیمی یا پروپان مایع برای گاز خانگی) را ذخیره می‌کنند تا فرآیند تولید متوقف نشود. این مخازن تضمین‌کننده پایداری تولید (Production Continuity) هستند.

۳. نقش در انتقال و ذخیره‌سازی استراتژیک (Storage & Buffering)

در صنایع نفت و گاز، تغییر ناگهانی در تقاضا یا در تولید می‌تواند فاجعه‌بار باشد.

• بافر (Buffer) عملیاتی: مخازن کرایوژونیک به عنوان یک بافر عمل می‌کنند. اگر تقاضای بازار ناگهان بالا برود، ذخایر مایع کرایوژونیک می‌توانند به سرعت به گاز تبدیل و تامین بازار را بر عهده بگیرند.
• تأمین صنایع جانبی: ذخیره گازهای مایع مثل نیتروژن یا آرگون (که در فرآیندهای جوشکاری و پاک‌سازی تجهیزات نفت و گاز استفاده می‌شوند) نیز در این مخازن صورت می‌گیرد.

جایگاه مخازن کرایوژنیک در نیروگاه ها چیست؟

در حالی که در صنعت نفت و گاز، مخازن کرایوژنیک قهرمانِ «تجارت و حمل‌ونقل» هستند، در نیروگاه‌ها نقش آن‌ها بیشتر جنبه‌ی «تجهیزات پشتیبان استراتژیک» و «تضمین‌کننده ایمنی و بهره‌وری» را دارد.

در نیروگاه‌ها، ما با مواد بسیار سرد در مقیاس صنعتی سروکار نداریم (مگر در نیروگاه‌های خاص)، اما استفاده از مواد کرایوژنیک (به‌ویژه نیتروژن مایع) برای مدیریت فرآیندهای حیاتی نیروگاه ضروری است.

در اینجا ۳ جایگاه اصلی این مخازن در نیروگاه‌ها را بررسی می‌کنیم:

۱. مدیریت سیستم‌های خنک‌کننده و کنترل دما (Cooling & Temperature Control)

در برخی نیروگاه‌های پیشرفته یا نیروگاه‌های هسته‌ای، مدیریت حرارت بسیار حساس است.

• سرد کردن تجهیزات حساس: در برخی فرآیندهای آزمایشگاهی یا سیستم‌های کنترلی که نیاز به دمای بسیار پایین برای پایداری عملکرد قطعات الکترونیکی یا حسگرهای فوق‌دقیق دارند، از سیستم‌های کرایوژنیک استفاده می‌شود.
• نیروگاه‌های انتقال انرژی (Heat Transfer): اگرچه خود فرآیند تولید برق بر پایه گرما است، اما در سیستم‌های خنک‌کننده ثانویه، مدیریت دقیق دما برای جلوگیری از آسیب به توربین‌ها یا مبدل‌های حرارتی، گاهی با استفاده از گازهای منجمد یا مایعات خاص (در مقیاس‌های کوچک‌تر) کنترل می‌شود.

۲. ایمنی و اطفای حریق (Fire Suppression & Safety)

این یکی از مهم‌ترین کاربردهای مخازن کرایوژنیک در نیروگاه‌هاست. نیروگاه‌ها محیط‌های بسیار پرخطر با مواد اشتعال‌زا هستند.

• سیستم اطفای حریق با نیتروژن (Nitrogen Flooding): در بخش‌های حساس مثل اتاق‌های کنترل، توربین‌های گازی یا مخازن سوخت، از نیتروژن مایع که در مخازن کرایوژنیک ذخیره شده، استفاده می‌شود.
• مکانیسم عمل: در صورت وقوع آتش‌سوزی یا احتمال انفجار، نیتروژن با سرعت بالا به محیط تزریق می‌شود. نیتروژن با جایگزین کردن اکسیژن، محیط را از حالت اشتعال‌پذیر خارج کرده و آتش را خاموش می‌کند، بدون اینکه به تجهیزات حساس برقی آسیب برساند (برخلاف آب یا پودر اطفای حریق).

۳. عملیات نگهداری، تعمیرات و بازرسی (MRO & Maintenance)

نیروگاه‌ها نیاز به عملیات‌های دوره‌ای بسیار سنگین دارند که در آن‌ها مخازن کرایوژنیک نقش کلیدی ایفا می‌کنند:

• تست‌های غیرمخرب (NDT) و تست‌های حرارتی: برای بررسی ترک‌ها یا نقص‌های ساختاری در قطعات فلزی حساس (مانند پره‌های توربین یا دیگ‌های بخار)، از تکنیک‌های Cryogenic Shrink Fitting یا Thermal Shock Testing استفاده می‌شود. در این روش، قطعه را با نیتروژن مایع بسیار سرد می‌کنند تا تغییر حجم ناشی از دما، نقص‌های پنهان را آشکار کند.
• پاک‌سازی لوله‌ها و تجهیزات (Purging): برای از بین بردن گازهای خطرناک یا باقیمانده سوخت در لوله‌ها و مخازن قبل از باز کردن آن‌ها برای تعمیرات، از گاز نیتروژن (که از مخزن کرایوژنیک تامین می‌شود) برای تخلیه و پاک‌سازی (Purging) استفاده می‌شود تا محیط کاملاً ایمن شود.
• تست‌های هیدرواستاتیک و فشار: گاهی برای شبیه‌سازی شرایط بحرانی یا تست استقامت قطعات در دماهای بسیار پایین، از مواد کرایوژنیک استفاده می‌شود.
