اکچویتور الکتریکی چیست و چه کاربردی دارد؟
اکچویتور الکتریکی یکی از تجهیزات مهم در اتوماسیون صنعتی است. این تجهیز حرکت لازم برای کنترل شیر را ایجاد میکند. برق، انرژی اصلی موردنیاز این عملگر را تأمین میکند.
موتور الکتریکی نیروی لازم را تولید میکند. سپس گیربکس این نیرو را به شفت خروجی منتقل میکند. در نهایت، شفت خروجی محور شیر را حرکت میدهد.
اکچویتور الکتریکی چیست؟
اکچویتور الکتریکی یا Electric Actuator یک عملگر موتوری است. این تجهیز روی شیرهای صنعتی نصب میشود.
فرمان سیستم کنترل به اکچویتور میرسد. موتور پس از دریافت فرمان شروع به کار میکند. حرکت موتور از طریق گیربکس به شفت خروجی انتقال پیدا میکند.
با حرکت شفت، شیر باز یا بسته میشود. بعضی مدلها امکان تنظیم موقعیت شیر را نیز فراهم میکنند.
اکچویتور الکتریکی چگونه کار میکند؟

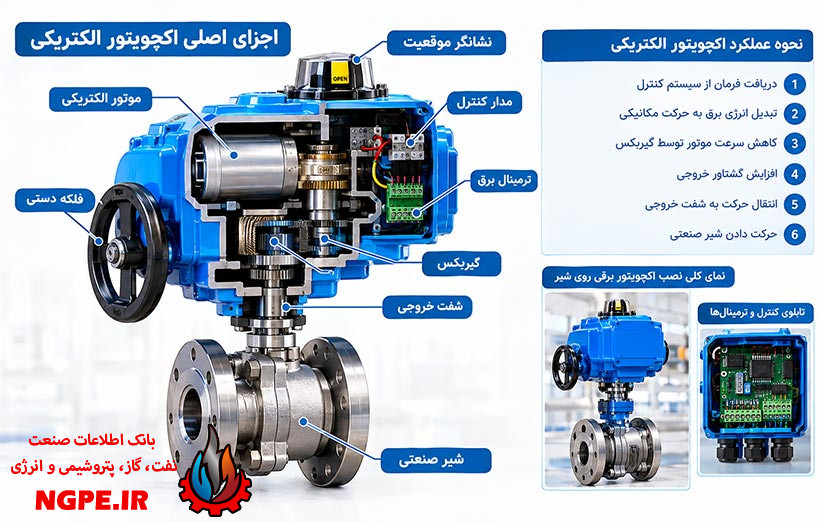

عملکرد این تجهیز چند مرحله دارد:
- سیستم کنترل فرمان را ارسال میکند.
- اکچویتور فرمان را دریافت میکند.
- موتور الکتریکی شروع به چرخش میکند.
- گیربکس سرعت موتور را کاهش میدهد.
- گشتاور خروجی افزایش پیدا میکند.
- شفت خروجی به حرکت درمیآید.
- محور شیر حرکت میکند.
- شیر به موقعیت موردنظر میرسد.
- سیستم کنترل، موتور را متوقف میکند.
لیمیتسوئیچ میتواند موقعیت باز یا بسته شیر را مشخص کند. برخی مدلها نیز از سیستم بازخورد برای کنترل دقیق موقعیت استفاده میکنند.

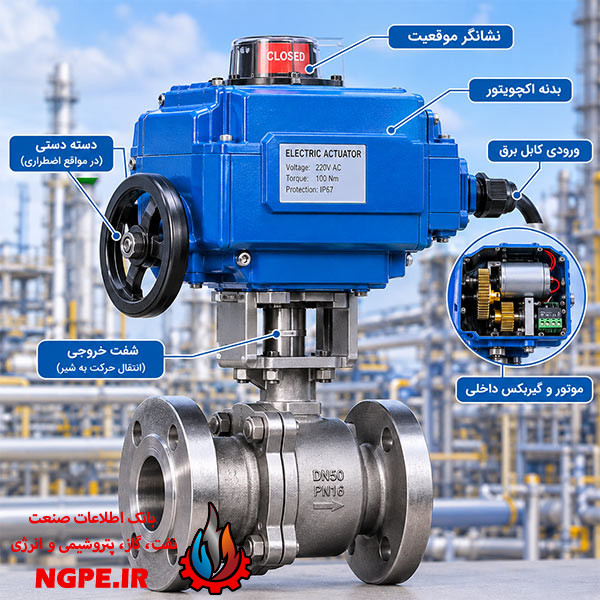

اجزای اصلی اکچویتور الکتریکی
یک اکچویتور الکتریکی از چند بخش اصلی تشکیل میشود.
موتور الکتریکی
موتور، انرژی برق را به حرکت چرخشی تبدیل میکند. این حرکت نیروی اولیه عملگر را ایجاد خواهد کرد.
گیربکس
سرعت موتور معمولاً زیاد است. شیر به چنین سرعتی نیاز ندارد.
گیربکس سرعت چرخش را کاهش میدهد. در مقابل، گشتاور بیشتری در اختیار شفت قرار میگیرد.
شفت خروجی
شفت خروجی حرکت گیربکس را به شیر منتقل میکند. نوع حرکت این بخش به طراحی شیر بستگی دارد.
لیمیتسوئیچ
لیمیتسوئیچ موقعیت انتهایی شیر را کنترل میکند. این قطعه میتواند هنگام رسیدن شیر به نقطه مشخص، موتور را متوقف کند.
سیستم کنترل
سیستم کنترل فرمانهای لازم را به اکچویتور ارسال میکند. PLC و تجهیزات اتوماسیون صنعتی میتوانند این وظیفه را انجام دهند.
فلکه دستی
بعضی مدلها به فلکه دستی مجهز هستند. اپراتور در شرایط خاص میتواند از این بخش برای حرکت دستی شیر استفاده کند.
انواع اکچویتور الکتریکی
اکچویتورهای الکتریکی بر اساس نوع حرکت، دستهبندیهای مختلفی دارند.
اکچویتور ربعگرد
این مدل محور شیر را معمولاً تا حدود ۹۰ درجه میچرخاند.
شیرهای توپی و پروانهای از نمونههای رایج این کاربرد هستند. شیرهای پلاگ نیز میتوانند از اکچویتور ربعگرد استفاده کنند.
اکچویتور چنددور
این نوع عملگر برای حرکتهای چنددور طراحی شده است.
شیرهای کشویی نمونهای از کاربردهای رایج این مدل هستند. برخی شیرهای دیگر نیز با توجه به طراحی خود از عملگر چنددور استفاده میکنند.
اکچویتور خطی
اکچویتور خطی حرکت مستقیم ایجاد میکند. این حرکت میتواند ساقه شیر را به سمت بالا یا پایین جابهجا کند.
شیرهای دارای حرکت خطی و برخی شیرهای کنترلی از این نوع عملگر استفاده میکنند.
حالتهای کاری اکچویتور الکتریکی
این عملگر میتواند در حالتهای مختلف کار کند.
حالت باز و بسته
در این روش، شیر دو موقعیت اصلی دارد. موقعیت اول کاملاً باز است. موقعیت دوم کاملاً بسته است.
چنین سیستمی برای قطع و وصل جریان مناسب است.
حالت تنظیم موقعیت
برخی اکچویتورها امکان تنظیم موقعیت شیر را فراهم میکنند. اپراتور میتواند شیر را در موقعیتهای مختلف قرار دهد.
سیگنالهایی مانند 4 تا 20 میلیآمپر در بعضی سیستمهای کنترلی کاربرد دارند. نوع سیگنال به طراحی سیستم و تجهیزات کنترلی بستگی دارد.
کاربرد اکچویتور الکتریکی
صنایع مختلف از این تجهیز برای کنترل خودکار شیرها استفاده میکنند.
مهمترین کاربردها شامل موارد زیر است:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- صنایع شیمیایی
- تصفیهخانههای آب
- تصفیهخانههای فاضلاب
- خطوط انتقال سیالات
- سیستمهای تهویه
- صنایع غذایی
کنترل از راه دور یکی از مزایای مهم این تجهیزات است. اتصال به سیستمهای اتوماسیون نیز امکان مدیریت بهتر فرایند را فراهم میکند.
مزایای اکچویتور الکتریکی
اکچویتور الکتریکی مزایای متعددی دارد.
کنترل دقیق:
این تجهیز میتواند موقعیت شیر را با دقت مناسبی کنترل کند.
کنترل از راه دور:
اپراتور میتواند فرمان حرکت شیر را از اتاق کنترل ارسال کند.
اتصال به اتوماسیون:
امکان اتصال عملگر به PLC و سیستمهای کنترلی وجود دارد.
نگهداری مناسب:
دسترسی به برق در بسیاری از کارخانهها آسان است. به همین دلیل، استفاده از این عملگر در بسیاری از پروژهها گزینه مناسبی محسوب میشود.
معایب اکچویتور الکتریکی
این تجهیزات محدودیتهایی نیز دارند.
مهمترین مورد، وابستگی به منبع برق است. قطع برق میتواند عملکرد عادی عملگر را متوقف کند.
در بعضی پروژهها به سیستم پشتیبان نیاز است. انتخاب مدل مناسب میتواند اثر این محدودیت را کاهش دهد.
شرایط محیطی نیز اهمیت زیادی دارد. محیطهای مرطوب، خورنده یا دارای خطر انفجار به تجهیزات مناسب نیاز دارند.
تفاوت اکچویتور الکتریکی و پنوماتیک
هر دو نوع عملگر برای کنترل شیرهای صنعتی استفاده میشوند. تفاوت اصلی آنها در منبع انرژی است.
اکچویتور الکتریکی از موتور و انرژی برق استفاده میکند. مدل پنوماتیک نیروی خود را از هوای فشرده میگیرد.
سرعت حرکت، دسترسی به هوای فشرده، منبع برق، شرایط محیط و نوع کنترل روی انتخاب عملگر تأثیر دارند.
نکات مهم در انتخاب اکچویتور الکتریکی
انتخاب صحیح عملگر اهمیت زیادی دارد. چند عامل اصلی را باید بررسی کنید.
گشتاور موردنیاز
ابتدا گشتاور موردنیاز شیر را مشخص کنید. سپس مدلی با ظرفیت مناسب انتخاب کنید.
نوع حرکت
مشخص کنید شیر به حرکت ربعگرد، چنددور یا خطی نیاز دارد.
ولتاژ برق
ولتاژ ورودی عملگر باید با برق موجود در پروژه مطابقت داشته باشد.
شرایط محیطی
دمای محیط، رطوبت، گردوغبار و مواد خورنده را بررسی کنید.
نوع کنترل
مشخص کنید سیستم فقط به فرمان باز و بسته نیاز دارد یا باید موقعیت شیر را نیز تنظیم کند.
شرایط ایمنی
در محیطهای خطرناک باید از مدل مناسب با استانداردها و تأییدیههای موردنیاز پروژه استفاده کنید.
جمعبندی
اکچویتور الکتریکی یک عملگر مهم در سیستمهای اتوماسیون صنعتی است. این تجهیز انرژی برق را به حرکت مکانیکی تبدیل میکند.
موتور، گیربکس و شفت خروجی بخشهای اصلی آن هستند. نوع شیر نیز نوع حرکت موردنیاز را مشخص میکند.
اکچویتورهای ربعگرد، چنددور و خطی کاربردهای متفاوتی دارند. انتخاب مناسب به نوع شیر، گشتاور، ولتاژ، شرایط محیط و روش کنترل بستگی دارد.
