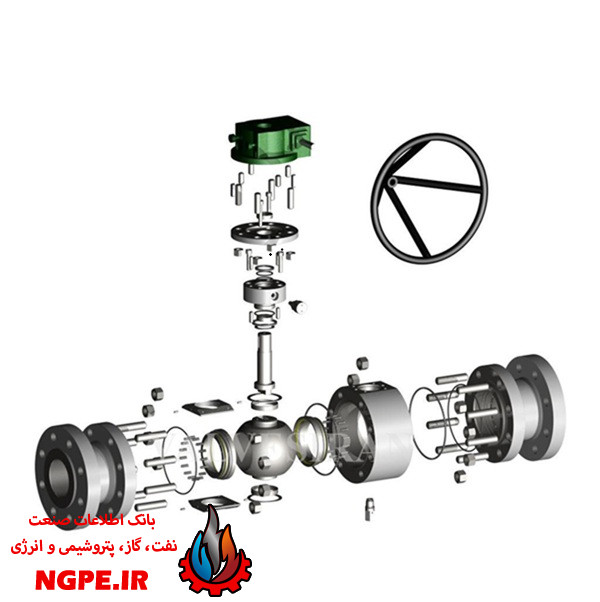

انتخاب تجهیزات مناسب برای تعمیر شیرآلات صنعتی
تعمیر شیرآلات صنعتی در پالایشگاهها، پتروشیمیها و صنایع نفت و گاز به تجهیزات تخصصی نیاز دارد. انتخاب صحیح این تجهیزات میتواند کیفیت تعمیر، سرعت کار و ایمنی کارکنان را افزایش دهد.
از طرف دیگر، خرید تجهیزات نامتناسب میتواند هزینه زیادی ایجاد کند. برای مثال، یک Valve Shop که بیشتر شیرهای کوچک و متوسط تعمیر میکند، به تجهیزات متفاوتی نسبت به کارگاهی نیاز دارد که با شیرهای بزرگ و فشار بالا سروکار دارد.
بنابراین، انتخاب تجهیزات تعمیر شیرآلات صنعتی باید بر اساس شرایط واقعی کارگاه انجام شود.
در این مقاله مهمترین معیارهای انتخاب تجهیزات Valve Shop را بررسی میکنیم.
چرا انتخاب تجهیزات مناسب اهمیت دارد؟
هر شیر صنعتی شرایط خاص خود را دارد. نوع شیر، سایز، کلاس فشاری و جنس قطعات میتوانند بر روش تعمیر تأثیر بگذارند.
تجهیزات نیز باید با این شرایط هماهنگ باشند.
انتخاب صحیح تجهیزات میتواند مزایای زیر را داشته باشد:
- افزایش کیفیت تعمیر
- کاهش زمان تعمیر
- کاهش هزینههای عملیاتی
- افزایش ایمنی
- کاهش خرابی مجدد شیر
- افزایش عمر تجهیزات کارگاه
- بهبود بهرهوری Valve Shop
در مقابل، انتخاب اشتباه ممکن است باعث افزایش زمان تعمیر یا حتی آسیب به قطعات شیر شود.
مهمترین معیارها برای انتخاب تجهیزات تعمیر شیر
قبل از خرید تجهیزات باید چند پارامتر اصلی بررسی شود.
۱. نوع شیرآلات صنعتی
اولین معیار، نوع شیرهایی است که در کارگاه تعمیر میشوند.
انواع رایج عبارتاند از:
- Gate Valve
- Globe Valve
- Ball Valve
- Butterfly Valve
- Check Valve
- Plug Valve
- Control Valve
- Safety Valve
- Pressure Relief Valve
هرکدام از این شیرها ساختار و روش تعمیر متفاوتی دارند.
برای مثال، تجهیزات مورد نیاز برای تعمیر یک Ball Valve با تجهیزات مورد نیاز برای تعمیر یک Safety Valve یکسان نیست.
بنابراین، ابتدا باید مشخص شود چه درصدی از فعالیت کارگاه مربوط به هر نوع شیر است.
۲. سایز شیر
سایز شیر یکی از مهمترین عوامل در انتخاب تجهیزات است.
تجهیزات تعمیر یک شیر کوچک DN25 با تجهیزات مورد نیاز برای یک شیر DN600 یا بزرگتر تفاوت زیادی دارند.
سایز شیر روی موارد زیر تأثیر میگذارد:
- ظرفیت جرثقیل
- اندازه Test Bench
- ظرفیت دستگاه Lapping
- ظرفیت ماشینکاری
- ابعاد میز کار
- تجهیزات جابهجایی
- فضای مورد نیاز کارگاه
بنابراین، پیش از خرید باید محدوده سایز شیرهای مورد تعمیر مشخص شود.
۳. کلاس فشاری شیر
فشار کاری و کلاس فشاری نیز اهمیت زیادی دارند.
برای مثال ممکن است یک کارگاه با شیرهای:
- Class 150
- Class 300
- Class 600
- Class 900
- Class 1500
- Class 2500
کار کند.
این موضوع بهخصوص در انتخاب Valve Test Bench اهمیت دارد.
تجهیز تست باید بتواند فشار مورد نیاز را با ضریب ایمنی مناسب تأمین و کنترل کند.
استاندارد API 598 الزامات بازرسی و تست فشار بسیاری از شیرهای Gate، Globe، Plug، Ball، Check و Butterfly را پوشش میدهد. نسخه یازدهم این استاندارد در فوریه ۲۰۲۳ منتشر شده و نسخه فعلی معرفیشده برای آن، API 598:2023 است.
۴. نوع عملیات تعمیر
قبل از خرید تجهیزات باید مشخص شود که Valve Shop چه خدماتی ارائه میدهد.
برای مثال:
- دمونتاژ
- شستوشو
- ماشینکاری
- Grinding
- Lapping
- تعمیر Stem
- تعمیر Seat
- تعویض Packing
- تعویض Gasket
- تست فشار
- تست نشتی
- تست Safety Valve
- تعمیر Actuator
هر فعالیت به تجهیزات خاص خود نیاز دارد.
انتخاب Valve Test Bench مناسب
Valve Test Bench یکی از مهمترین تجهیزات هر Valve Shop است.
این دستگاه برای تست فشار و نشتی شیر استفاده میشود.
در انتخاب Test Bench باید موارد زیر بررسی شوند:
محدوده سایز
Test Bench باید با محدوده سایز شیرهای کارگاه سازگار باشد.
محدوده فشار
حداکثر فشار تست باید با بالاترین فشار مورد نیاز پروژه مطابقت داشته باشد.
نوع شیر
باید مشخص شود دستگاه برای چه شیرهایی طراحی شده است.
روش Clamp
نوع سیستم Clamp باید با طراحی و ابعاد شیرها سازگار باشد.
سیال تست
برخی Test Benchها امکان تست با آب و برخی سیستمها امکان استفاده از هوا یا گاز را نیز فراهم میکنند.
سیستم ثبت اطلاعات
در کارگاههای مدرن، ثبت دیجیتال فشار و نتایج تست میتواند مزیت مهمی باشد.
برخی Test Benchهای صنعتی دارای سیستم Data Acquisition، PLC، نمایشگر و امکان تولید گزارش تست هستند.
انتخاب دستگاه Lapping
Valve Lapping Machine برای بازسازی سطوح آببندی استفاده میشود.
در انتخاب این دستگاه باید به موارد زیر توجه کرد:
- محدوده سایز شیر
- نوع Seat
- جنس سطح آببندی
- نوع شیر
- قابل حمل یا ثابت بودن دستگاه
- میزان دقت مورد نیاز
- نوع ابزارهای مصرفی
برای کارگاهی که شیرهای مختلف تعمیر میکند، دستگاهی با قابلیت استفاده برای چند نوع شیر و چند محدوده سایزی میتواند انتخاب مناسبی باشد.
برخی سازندگان تجهیزات تعمیر شیر، دستگاههای Lapping پرتابل و ثابت را برای انواع شیرهای Gate، Globe، Check و Pressure Relief ارائه میکنند.
انتخاب دستگاه Grinding
Grinding معمولاً برای اصلاح سطوح آسیبدیده استفاده میشود.
هنگام انتخاب دستگاه باید به موارد زیر توجه کرد:
- محدوده قطر Seat
- جنس Seat
- نوع شیر
- میزان آسیب
- دقت مورد نیاز
- قابلیت تنظیم دستگاه
- پرتابل یا ثابت بودن
برای تعمیرات داخل کارگاه، دستگاه ثابت میتواند مناسب باشد.
برای تعمیرات میدانی نیز مدلهای Portable کاربرد بیشتری دارند.
انتخاب ماشین تراش
اگر قرار است ماشینکاری قطعات شیر در داخل Valve Shop انجام شود، ماشین تراش یکی از تجهیزات مهم خواهد بود.
در انتخاب Lathe باید به موارد زیر توجه کرد:
- طول قطعه
- قطر قطعات
- وزن قطعات
- جنس متریال
- دقت مورد نیاز
- توان موتور
- سرعت دوران
- ظرفیت سهنظام
اگر کارگاه با قطعات متنوع و دقیق سروکار داشته باشد، استفاده از CNC Lathe نیز میتواند مورد بررسی قرار گیرد.
انتخاب تجهیزات تست Safety Valve
تعمیر Safety Valve نیازمند تجهیزات تخصصی است.
در این بخش معمولاً به یک Safety Valve Test Bench مناسب نیاز است.
در انتخاب آن باید موارد زیر مشخص شوند:
- محدوده سایز
- محدوده فشار
- نوع شیر
- سیال تست
- Set Pressure
- Seat Tightness
- امکان ثبت نتایج
این تجهیزات با Test Bench معمولی شیرها یکسان نیستند.
بنابراین اگر سهم Safety Valve در فعالیت کارگاه زیاد است، بهتر است برای آن سیستم تست اختصاصی در نظر گرفته شود.
انتخاب تجهیزات جابهجایی
وزن شیرهای صنعتی میتواند از چند کیلوگرم تا چندین تن باشد.
به همین دلیل، تجهیزات جابهجایی باید بر اساس سنگینترین قطعه یا شیر مورد تعمیر انتخاب شوند.
تجهیزات رایج عبارتاند از:
- Overhead Crane
- Electric Hoist
- Chain Block
- Gantry Crane
- Jib Crane
- Hydraulic Jack
ظرفیت جرثقیل نباید فقط بر اساس وزن متوسط شیرها تعیین شود.
بلکه باید سنگینترین بار قابل جابهجایی و شرایط ایمن کارگاه در نظر گرفته شود.
انتخاب تجهیزات اندازهگیری
اندازهگیری دقیق یکی از مراحل مهم تعمیر شیر است.
ابزارهای مورد نیاز میتوانند شامل موارد زیر باشند:
- Vernier Caliper
- Micrometer
- Dial Gauge
- Bore Gauge
- Height Gauge
- Feeler Gauge
- Thread Gauge
- Surface Roughness Tester
تجهیزات اندازهگیری باید دقت کافی داشته باشند و برنامه کالیبراسیون آنها نیز مشخص باشد.
انتخاب تجهیزات Torque
در هنگام مونتاژ بعضی شیرها، میزان گشتاور بستن پیچها اهمیت زیادی دارد.
برای این کار میتوان از:
- Manual Torque Wrench
- Hydraulic Torque Wrench
- Pneumatic Torque Wrench
- Torque Multiplier
استفاده کرد.
انتخاب ابزار Torque باید بر اساس بیشترین گشتاور مورد نیاز در شیرهای کارگاه انجام شود.
انتخاب تجهیزات شستوشو
تمیزکاری قطعات قبل از بازرسی و مونتاژ اهمیت زیادی دارد.
برای این بخش میتوان از موارد زیر استفاده کرد:
- Parts Washer
- Cleaning Tank
- Pressure Washer
- Ultrasonic Cleaner
- Industrial Vacuum
انتخاب روش شستوشو باید با نوع آلودگی و متریال قطعات سازگار باشد.
در شیرهایی که در سرویسهای خطرناک کار کردهاند، فرآیند پاکسازی و آلودگیزدایی باید مطابق دستورالعمل ایمنی مجموعه انجام شود.
انتخاب تجهیزات هوای فشرده
اگر Valve Shop از ابزارهای پنوماتیک استفاده میکند، به سیستم هوای فشرده مناسب نیاز دارد.
این سیستم میتواند شامل موارد زیر باشد:
- Air Compressor
- Air Receiver
- Air Dryer
- Air Filter
- Pressure Regulator
- FRL Unit
- شبکه توزیع هوا
ظرفیت کمپرسور باید بر اساس مجموع مصرف ابزارها و تجهیزات تعیین شود.
انتخاب تجهیزات بازرسی و NDT
در بعضی پروژهها، بازرسی ظاهری برای ارزیابی وضعیت قطعات کافی نیست.
در این شرایط میتوان از روشهای NDT استفاده کرد.
تجهیزات رایج عبارتاند از:
- UT
- MT
- PT
- PMI
انتخاب تجهیزات NDT باید بر اساس نوع قطعات، متریال و الزامات پروژه انجام شود.
همچنین انجام تستهای تخصصی باید توسط افراد دارای صلاحیت و مطابق روش اجرایی مربوطه انجام شود.
انتخاب تجهیزات تعمیر Actuator
اگر Valve Shop مسئول تعمیر شیرهای کنترلی باشد، ممکن است تعمیر Actuator نیز در محدوده کارگاه قرار گیرد.
در این صورت تجهیزات زیر میتوانند مورد نیاز باشند:
- Hydraulic Test Equipment
- Pneumatic Test Equipment
- Torque Measurement Equipment
- Work Bench
- Actuator Test Stand
- ابزارهای تخصصی سازنده
در این بخش باید نوع Actuator مشخص شود.
برای مثال:
- Pneumatic Actuator
- Electric Actuator
- Hydraulic Actuator
هرکدام نیازهای تعمیراتی متفاوتی دارند.
انتخاب تجهیزات بر اساس ظرفیت کارگاه
یکی از اشتباهات رایج، خرید تجهیزات بر اساس «بیشترین ظرفیت ممکن» است.
این کار همیشه اقتصادی نیست.
برای انتخاب بهتر باید مشخص شود:
- چند شیر در ماه تعمیر میشود؟
- چند شیر در سال وارد کارگاه میشود؟
- میانگین زمان تعمیر چقدر است؟
- چند نفر در هر شیفت کار میکنند؟
- بیشترین سایز شیر چیست؟
- بالاترین کلاس فشاری چیست؟
- چند Test Bench مورد نیاز است؟
بهعنوان مثال، اگر حجم تعمیرات پایین باشد، یک Test Bench مناسب ممکن است کافی باشد.
اما در یک پالایشگاه بزرگ با تعداد زیادی شیر، استفاده از چند ایستگاه تست میتواند زمان انتظار را کاهش دهد.
تجهیزات ثابت یا پرتابل؛ کدام بهتر است؟
یکی دیگر از تصمیمهای مهم، انتخاب تجهیزات Stationary یا Portable است.
تجهیزات ثابت
مزایای تجهیزات ثابت عبارتاند از:
- ظرفیت بالاتر
- دقت مناسب
- استقرار دائمی
- مناسب برای تعمیرات کارگاهی
- امکان تجهیز کامل ایستگاه کاری
این تجهیزات برای Valve Shopهای دائمی مناسب هستند.
تجهیزات پرتابل
تجهیزات Portable مزایای دیگری دارند:
- قابلیت انتقال
- مناسب تعمیرات در محل
- کاهش نیاز به انتقال شیر
- مناسب برای شیرهای بزرگ
- مناسب تعمیرات اضطراری
برخی سازندگان، تجهیزات Grinding و Lapping پرتابل را برای تعمیر سطوح آببندی شیرها در محل ارائه میکنند.
انتخاب تجهیزات بر اساس نوع Valve
برای تصمیمگیری بهتر، میتوان تجهیزات را بر اساس نوع شیر نیز بررسی کرد.
| نوع شیر | تجهیزات مهم |
|---|---|
| Gate Valve | Test Bench، Lapping، Grinding، تجهیزات ماشینکاری |
| Globe Valve | Test Bench، Lapping، Grinding |
| Ball Valve | Test Bench، تجهیزات Ball Grinding، ابزار مونتاژ |
| Butterfly Valve | Test Bench، ابزار تعمیر Seat و Disc |
| Check Valve | Test Bench، تجهیزات بازرسی و تعمیر |
| Plug Valve | Test Bench، Lapping و تجهیزات ماشینکاری |
| Control Valve | Test Bench، تجهیزات Actuator و ابزار Torque |
| Safety Valve | Safety Valve Test Bench، تجهیزات تنظیم و تست |
این جدول فقط یک راهنمای عمومی است و انتخاب نهایی تجهیزات باید بر اساس مشخصات واقعی شیرها انجام شود.
چگونه از خرید تجهیزات اضافی جلوگیری کنیم؟
قبل از خرید، بهتر است یک Equipment Requirement List تهیه شود.
در این فهرست میتوان موارد زیر را ثبت کرد:
| پارامتر | اطلاعات مورد نیاز |
|---|---|
| نوع Valve | Gate، Globe، Ball و غیره |
| محدوده سایز | حداقل و حداکثر |
| کلاس فشاری | Class 150 تا Class 2500 و غیره |
| تعداد تعمیرات | ماهانه و سالانه |
| نوع تعمیر | تعمیر جزئی یا Overhaul |
| نوع تست | هیدرواستاتیک، پنوماتیک و غیره |
| نوع تجهیزات | ثابت یا پرتابل |
| فضای کارگاه | مساحت قابل استفاده |
| ظرفیت جابهجایی | وزن سنگینترین شیر |
| نیروی انسانی | تعداد تکنسین و اپراتور |
این اطلاعات، مبنای بهتری برای تهیه مشخصات فنی و استعلام قیمت تجهیزات ایجاد میکند.
توجه به ایمنی هنگام انتخاب تجهیزات
ایمنی باید یکی از معیارهای اصلی خرید تجهیزات باشد.
این موضوع بهخصوص درباره تجهیزات تست فشار اهمیت بیشتری دارد.
Test Bench باید دارای سیستمهای مناسب برای کنترل و ایزوله کردن فشار باشد.
برخی Test Benchهای صنعتی دارای Interlock و سیستمهای کنترل برای افزایش ایمنی هستند.
همچنین موارد زیر باید مورد توجه قرار گیرند:
- حفاظ مناسب
- کنترل فشار
- شیرهای ایمنی
- اتصالات مناسب
- شیلنگهای دارای رده فشاری مناسب
- Pressure Gauge مناسب
- سیستم تخلیه فشار
- دستورالعمل کار
- PPE
- آموزش اپراتورها
تست با فشار بالا، بهویژه تستهای پنوماتیک، باید با ارزیابی ریسک و روش اجرایی مناسب انجام شود.
توجه به استانداردها
تجهیزات تعمیر و تست باید با الزامات پروژه و استانداردهای مربوطه هماهنگ باشند.
API 598 یکی از مراجع مهم برای بازرسی و تست بسیاری از شیرهای صنعتی است. این استاندارد تستهایی مانند Shell، Backseat، Low-Pressure Closure و High-Pressure Closure را پوشش میدهد.
در کنار API 598، بسته به نوع شیر ممکن است استانداردها و مشخصات دیگری نیز مورد نیاز باشند.
بنابراین بهتر است پیش از خرید، فهرست استانداردهای مورد نیاز پروژه تهیه شود.
یک اشتباه مهم در انتخاب تجهیزات Valve Shop
یکی از اشتباهات رایج این است که ابتدا تجهیزات خریداری شوند و بعد مشخص شود که ظرفیت آنها با نیاز کارگاه هماهنگ نیست.
روش بهتر این است:
بررسی شیرها → تعیین ظرفیت تعمیرات → تعیین فرآیند تعمیر → تعیین تجهیزات → تهیه مشخصات فنی → استعلام → ارزیابی فنی → خرید
این روش باعث میشود سرمایهگذاری هدفمندتر باشد.
جمعبندی
انتخاب تجهیزات مناسب برای تعمیر شیرآلات صنعتی باید بر اساس نیاز واقعی Valve Shop انجام شود.
در این انتخاب باید عواملی مانند نوع شیر، سایز، کلاس فشاری، حجم تعمیرات، نوع عملیات، فشار تست، وزن شیر و سطح تعمیرات بررسی شوند.
در میان تجهیزات مختلف، Valve Test Bench، دستگاه Lapping، دستگاه Grinding، ماشین تراش، تجهیزات اندازهگیری، ابزار Torque، تجهیزات جابهجایی و تجهیزات تست Safety Valve اهمیت زیادی دارند.
همچنین انتخاب بین تجهیزات ثابت و پرتابل باید با توجه به نوع فعالیت کارگاه انجام شود.
یک Valve Shop زمانی عملکرد مناسبی خواهد داشت که تجهیزات آن نه بیش از نیاز و نه کمتر از ظرفیت واقعی کارگاه انتخاب شوند.
بنابراین، پیش از خرید هر تجهیز بهتر است ابتدا مشخصات شیرهای تحت تعمیر و ظرفیت سالانه کارگاه تعیین شود. سپس بر اساس این اطلاعات، مشخصات فنی تجهیزات تهیه و خرید انجام شود.
