انتخاب شیر مناسب برای خطوط فرآیندی
انتخاب شیر مناسب برای خطوط فرآیندی یکی از مراحل مهم در طراحی و بهرهبرداری از واحدهای صنعتی است. نوع سیال، فشار، دما، دبی و وظیفه شیر روی این انتخاب تأثیر مستقیم دارند. انتخاب نادرست میتواند باعث نشتی، افت فشار، فرسایش و افزایش هزینههای تعمیرات شود.
در این مقاله بررسی میکنیم که برای انتخاب شیر مناسب در یک خط فرآیندی چه عواملی را باید در نظر گرفت.
شیر فرآیندی چیست؟
شیر فرآیندی تجهیزی است که جریان سیال را در یک خط لوله کنترل میکند. این تجهیز میتواند جریان را قطع کند، مسیر عبور را باز کند یا مقدار جریان را تنظیم کند.
برخی شیرها وظیفه جلوگیری از برگشت سیال را بر عهده دارند. گروه دیگری نیز برای کنترل دقیق فشار، دبی یا سایر پارامترهای فرآیند استفاده میشوند.
چرا انتخاب شیر مناسب اهمیت دارد؟
هر خط فرآیندی شرایط کاری خاص خود را دارد. یک شیر ممکن است برای آب عملکرد مناسبی داشته باشد، اما برای سیال خورنده یا دمای بالا انتخاب مناسبی نباشد.
انتخاب صحیح شیر میتواند:
- احتمال نشتی را کاهش دهد.
- افت فشار خط را کنترل کند.
- عمر تجهیزات را افزایش دهد.
- هزینه تعمیرات را کاهش دهد.
- عملکرد فرآیند را پایدارتر کند.
- ایمنی سیستم را افزایش دهد.
به همین دلیل، انتخاب شیر نباید فقط بر اساس قطر لوله یا قیمت انجام شود.

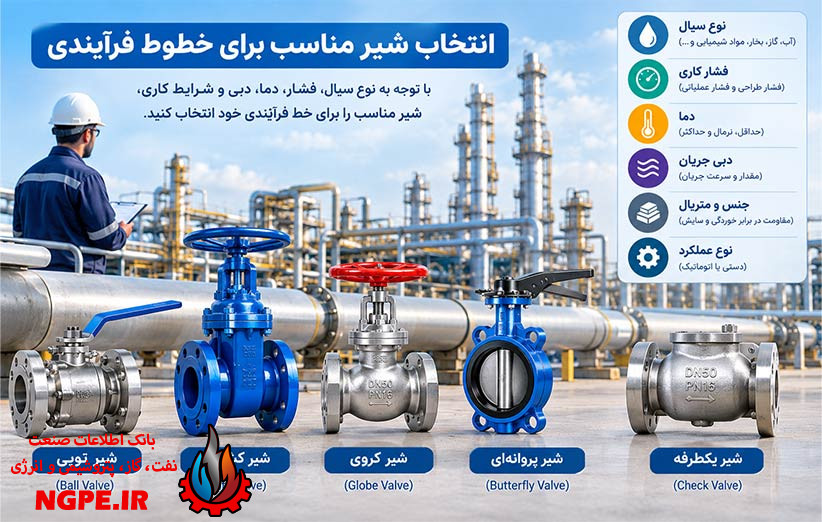

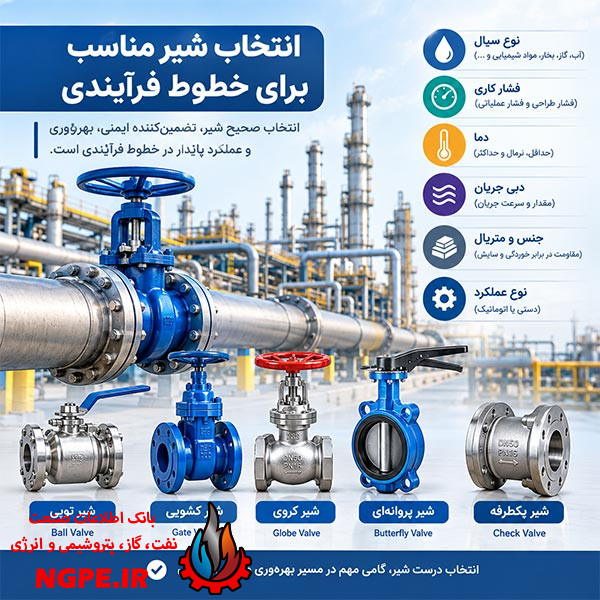

مهمترین عوامل در انتخاب شیر فرآیندی
برای انتخاب صحیح باید چند مشخصه اصلی را بررسی کنید.
۱. نوع سیال
اولین قدم، شناسایی سیال داخل خط است. آب، بخار، گاز، روغن، مواد شیمیایی و دوغاب هرکدام شرایط متفاوتی دارند.
خواص سیال نیز اهمیت زیادی دارد. ویسکوزیته، چگالی، خورندگی و وجود ذرات جامد میتوانند نوع شیر و جنس قطعات داخلی را تغییر دهند.
۲. فشار کاری
فشار یکی از پارامترهای اصلی انتخاب شیر است. باید فشار کاری، فشار طراحی و فشار در حالت قطع جریان را بررسی کنید.
کلاس فشاری شیر نیز باید با شرایط خط مطابقت داشته باشد. در دماهای مختلف، ظرفیت فشار مجاز شیر نیز ممکن است تغییر کند.
۳. دمای سیال
دمای سیال روی بدنه، سیت، پکینگ و سایر قطعات شیر اثر میگذارد.
برای سیالات داغ مانند بخار، انتخاب متریال مناسب اهمیت زیادی دارد. در سرویسهای بسیار سرد نیز باید مقاومت مواد و طراحی شیر بررسی شود.
۴. دبی جریان
مقدار دبی موردنیاز روی اندازه و نوع شیر تأثیر دارد. در شیرهای کنترلی، محاسبه ظرفیت جریان مانند Cv یا Kv اهمیت ویژهای دارد.
انتخاب شیر بزرگتر از نیاز فرآیند همیشه بهتر نیست. شیر بیشازحد بزرگ میتواند کنترل جریان را دشوار کند.
انتخاب شیر بر اساس وظیفه
قبل از انتخاب نوع شیر، مشخص کنید که شیر چه کاری باید انجام دهد.
شیر برای قطع و وصل جریان
اگر هدف اصلی فقط باز یا بسته کردن مسیر باشد، شیرهای Ball Valve، Gate Valve و در بسیاری از خطوط بزرگ Butterfly Valve گزینههای رایج هستند.
شیر برای کنترل جریان
برای تنظیم دبی و کنترل فرآیند، Globe Valve و شیرهای کنترلی کاربرد زیادی دارند.
در این حالت، شیر باید بتواند جریان را در محدوده موردنظر بهصورت پایدار تنظیم کند.
شیر برای جلوگیری از برگشت جریان
در این کاربرد از Check Valve استفاده میشود. این شیر بدون فرمان مستقیم اپراتور، از برگشت جریان جلوگیری میکند.
انتخاب شیر بر اساس نوع خط فرآیندی
نوع خط و شرایط نصب نیز روی انتخاب اثر دارد.
شیر توپی یا Ball Valve
شیر توپی برای قطع و وصل سریع جریان کاربرد زیادی دارد. طراحی ربعگرد آن امکان باز و بسته شدن سریع را فراهم میکند.
این شیر برای بسیاری از خطوط انتقال سیالات تمیز و هیدروکربنی کاربرد دارد.
شیر کشویی یا Gate Valve
شیر کشویی برای قطع و وصل جریان مناسب است. این شیر در حالت کاملاً باز میتواند مسیر عبور نسبتاً مستقیمی ایجاد کند.
استفاده از شیر کشویی برای تنظیم مداوم جریان معمولاً مناسب نیست، زیرا باز کردن جزئی میتواند باعث ارتعاش و فرسایش شود.
شیر پروانهای یا Butterfly Valve
شیر پروانهای طراحی فشرده و وزن نسبتاً کمی دارد. همین ویژگی آن را برای بسیاری از خطوط با قطر بزرگ مناسب میکند.
در سیستمهای آب، تأسیسات و برخی سرویسهای فرآیندی کاربرد زیادی دارد.
شیر کروی یا Globe Valve
شیر کروی برای تنظیم جریان گزینه مناسبی است. طراحی داخلی آن امکان کنترل بهتر جریان را فراهم میکند.
در سرویسهایی مانند بخار و برخی کاربردهای کنترلی نیز استفاده میشود.
شیر یکطرفه یا Check Valve
این شیر از برگشت سیال جلوگیری میکند. خطوط خروجی پمپها یکی از کاربردهای مهم آن هستند.
نوع شیر یکطرفه باید با سرعت جریان، جهت نصب و شرایط خط هماهنگ باشد.
انتخاب متریال شیر
جنس بدنه و قطعات داخلی باید با سیال سازگاری داشته باشد. سیالات خورنده ممکن است به فولاد کربنی آسیب بزنند و به آلیاژهای مقاومتر یا شیرهای دارای لاینینگ نیاز داشته باشند.
برای انتخاب متریال باید موارد زیر را بررسی کنید:
- نوع سیال
- میزان خورندگی
- دمای کاری
- فشار کاری
- وجود ذرات جامد
- شرایط محیطی
- الزامات پروژه
جنس بدنه، سیت، تریم، پکینگ و گسکت باید در کنار یکدیگر بررسی شوند.
نقش افت فشار در انتخاب شیر
شیر بخشی از مقاومت مسیر جریان را ایجاد میکند. به همین دلیل، افت فشار آن باید با نیاز فرآیند هماهنگ باشد.
در خطوطی که کاهش افت فشار اهمیت زیادی دارد، طراحی شیر و مسیر عبور سیال اهمیت بیشتری پیدا میکند. برای همین، انتخاب شیر فقط با توجه به قطر لوله کافی نیست.
انتخاب نوع اتصال شیر
اتصال شیر به خط لوله نیز باید بررسی شود. اتصالهای رایج شامل موارد زیر هستند:
- فلنجی
- رزوهای
- جوشی
- ویفری
- لاگ
فشار، دما، اندازه خط و الزامات تعمیرات روی انتخاب اتصال اثر دارند.
شیر دستی یا اتوماتیک؟
گاهی اپراتور باید شیر را بهصورت دستی کنترل کند. در این شرایط، شیر دستی میتواند نیاز فرآیند را برطرف کند.
اگر سیستم به کنترل از راه دور نیاز داشته باشد، میتوان از اکچویتور پنوماتیک، الکتریکی یا هیدرولیکی استفاده کرد.
نوع اکچویتور باید با گشتاور یا نیروی موردنیاز شیر هماهنگ باشد.
اشتباهات رایج در انتخاب شیر
چند اشتباه میتواند عملکرد خط فرآیندی را تحت تأثیر قرار دهد:
- انتخاب شیر فقط بر اساس قطر لوله
- بیتوجهی به فشار و دمای طراحی
- انتخاب متریال نامناسب
- استفاده از شیر نامناسب برای کنترل جریان
- نادیده گرفتن افت فشار
- توجه نکردن به خواص شیمیایی سیال
- انتخاب اکچویتور با ظرفیت نامناسب
- بیتوجهی به استانداردهای پروژه
بررسی همزمان شرایط فرآیند و مشخصات شیر، احتمال این خطاها را کاهش میدهد.
چکلیست انتخاب شیر مناسب
قبل از سفارش شیر، اطلاعات زیر را مشخص کنید:
نوع سیال: آب، گاز، بخار، روغن، ماده شیمیایی یا دوغاب
فشار: فشار کاری و فشار طراحی
دما: حداقل، نرمال و حداکثر دمای کاری
دبی: حداقل، نرمال و حداکثر جریان
وظیفه شیر: قطع و وصل، کنترل یا جلوگیری از برگشت
سایز خط: قطر اسمی لوله
متریال: جنس بدنه و قطعات داخلی
نوع اتصال: فلنجی، جوشی، رزوهای و سایر گزینهها
روش عملکرد: دستی یا اتوماتیک
استاندارد: استاندارد موردنیاز پروژه و صنعت
جمعبندی
انتخاب شیر مناسب برای خطوط فرآیندی به چند عامل وابسته است. نوع سیال، فشار، دما، دبی، نوع عملکرد و متریال از مهمترین موارد هستند.
برای قطع و وصل جریان، شیرهای توپی، کشویی و پروانهای کاربرد زیادی دارند. در کنترل جریان، شیرهای کروی و کنترلوالوها گزینههای رایجی هستند. برای جلوگیری از برگشت سیال نیز از شیرهای یکطرفه استفاده میشود.
در نهایت، انتخاب شیر باید بر اساس شرایط واقعی فرآیند، مشخصات فنی، الزامات پروژه و استانداردهای مربوط انجام شود.
