کلاس فشاری شیرآلات چیست؟
کلاس فشاری شیرآلات یکی از مهمترین مشخصات فنی در انتخاب و خرید شیرهای صنعتی است. این مشخصه نشان میدهد یک شیر برای تحمل چه میزان فشار و در چه شرایطی طراحی شده است. انتخاب کلاس مناسب، نقش مهمی در ایمنی، عملکرد صحیح و افزایش عمر تجهیزات دارد.
در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها و خطوط انتقال سیالات، آگاهی از مفهوم کلاس فشاری اهمیت زیادی دارد. در ادامه با مفهوم کلاس فشار، انواع رایج آن و تفاوت کلاسهای مختلف آشنا میشویم.
کلاس فشاری شیرآلات چیست؟
کلاس فشاری یا Pressure Class یک ردهبندی استاندارد برای مشخص کردن محدوده فشار قابل تحمل تجهیزات تحت شرایط مشخص است. این مشخصه معمولاً با عبارتهایی مانند Class 150، Class 300، Class 600 و Class 900 بیان میشود.
نکته مهم این است که عدد کلاس، بهتنهایی به معنی فشار قابل تحمل دقیق بر حسب بار یا PSI نیست. مقدار فشار مجاز به عواملی مانند جنس بدنه، دمای سیال، استاندارد طراحی و نوع متریال نیز وابسته است.
به همین دلیل هنگام انتخاب شیر صنعتی، نباید تنها به عدد کلاس توجه کرد. شرایط کاری واقعی باید با جدولهای فشار و دمای استاندارد مربوط به شیر مقایسه شود.
تفاوت کلاس فشاری با فشار کاری
یکی از اشتباهات رایج، یکسان دانستن کلاس فشاری و فشار کاری است.
کلاس فشاری یک رده استاندارد برای تجهیزات است، اما فشار کاری مجاز مقدار فشاری است که شیر میتواند در یک دمای مشخص و با توجه به جنس قطعات تحمل کند.
برای مثال، نمیتوان گفت یک شیر Class 300 همیشه دقیقاً برای 300 PSI طراحی شده است. عدد 300 در این عبارت بیانگر رده فشاری است و فشار مجاز واقعی باید از جداول استاندارد مربوط به متریال و دمای کاری استخراج شود.

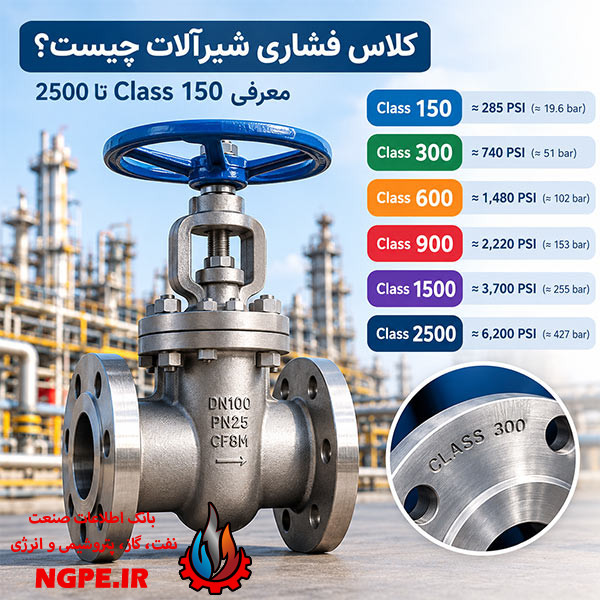

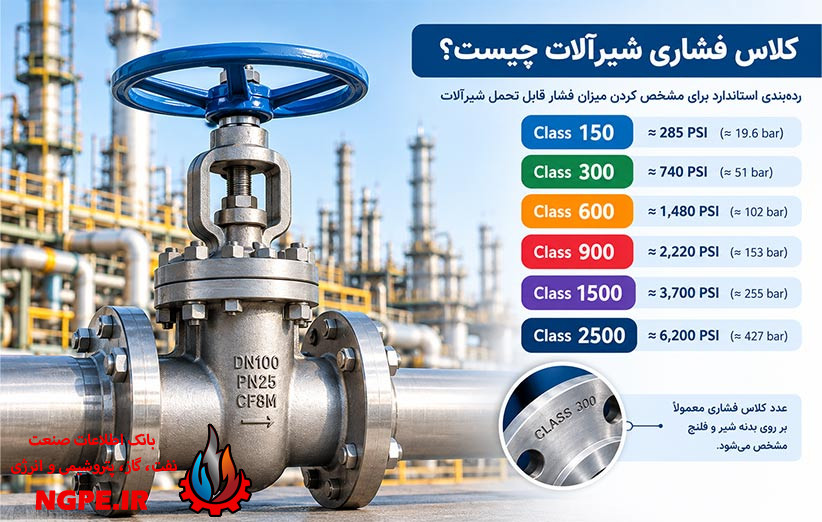

کلاسهای فشاری رایج شیرآلات
در پروژههای صنعتی، چند رده فشاری بیشتر از سایر موارد مورد استفاده قرار میگیرند.
کلاس 150
Class 150 یکی از ردههای متداول در سیستمهای صنعتی است و در بسیاری از خطوط با فشار و دمای متوسط استفاده میشود.
این رده ممکن است در سیستمهای آب، هوای فشرده، برخی خطوط فرایندی و تأسیسات صنعتی کاربرد داشته باشد. با این حال، فشار مجاز آن باید بر اساس جنس شیر و دمای کاری تعیین شود.
کلاس 300
Class 300 نسبت به Class 150 رده فشاری بالاتری دارد و برای بسیاری از خطوط فرایندی با شرایط کاری سختتر استفاده میشود.
این کلاس در صنایع نفت، گاز، پتروشیمی و سایر واحدهای فرایندی کاربرد گستردهای دارد.
کلاس 600
Class 600 برای سیستمهایی با فشار بالاتر مورد استفاده قرار میگیرد. شیرهای این رده معمولاً در خطوط حساس و فرایندهایی که فشار کاری بیشتری دارند به کار میروند.
انتخاب این کلاس باید بر اساس فشار، دما، نوع سیال و جنس تجهیزات انجام شود.
کلاس 900
Class 900 یکی از ردههای بالاتر در میان کلاسهای متداول است و برای شرایط کاری با فشار بالا کاربرد دارد.
در چنین سیستمهایی انتخاب صحیح متریال و رعایت استانداردهای طراحی اهمیت بسیار زیادی دارد.
کلاسهای 1500 و 2500
برای برخی فرایندهای بسیار پرفشار، کلاسهای 1500 و 2500 نیز مورد استفاده قرار میگیرند.
این ردهها بیشتر در کاربردهای تخصصی و شرایطی دیده میشوند که تجهیزات باید فشارهای بالاتری را تحمل کنند.
چه عواملی در انتخاب کلاس فشاری مؤثر هستند؟
انتخاب کلاس مناسب فقط بر اساس فشار خط انجام نمیشود. چند عامل اصلی باید همزمان بررسی شوند:
1. فشار کاری
حداکثر فشار سیستم یکی از مهمترین پارامترهای انتخاب رده فشاری است. شیر باید بتواند فشار سیستم را با ضریب اطمینان مناسب تحمل کند.
2. دمای کاری
افزایش دما میتواند ظرفیت تحمل فشار برخی متریال را کاهش دهد. به همین دلیل فشار مجاز شیر باید در دمای واقعی فرایند بررسی شود.
3. جنس بدنه
شیرها از موادی مانند فولاد کربنی، فولاد زنگنزن، آلیاژهای مختلف و چدن ساخته میشوند. نوع متریال بر فشار و دمای مجاز تأثیر دارد.
4. نوع سیال
ماهیت سیال نیز اهمیت زیادی دارد. سیالات خورنده، گازهای فشرده، بخار و مواد شیمیایی ممکن است به متریال یا طراحی خاصی نیاز داشته باشند.
5. استاندارد طراحی
استاندارد مورد استفاده در طراحی و ساخت نیز باید مشخص باشد. در بسیاری از پروژههای صنعتی، استانداردهای ASME و API برای انتخاب و ساخت تجهیزات مورد استفاده قرار میگیرند.
رابطه کلاس فشاری با فلنج
کلاس فشاری در بسیاری از موارد در مشخصات فلنج و اتصالات نیز دیده میشود. به همین دلیل هماهنگی بین شیر، فلنج و سایر اجزای خط اهمیت دارد.
برای مثال، اگر یک شیر با فلنجهای یک رده مشخص انتخاب شود، سایر اجزای متصل به آن نیز باید از نظر ابعاد، استاندارد و رده فشاری با سیستم سازگار باشند.
این موضوع علاوه بر جلوگیری از مشکلات نصب، به حفظ آببندی و ایمنی سیستم کمک میکند.
آیا Class 150 یعنی تحمل 150 PSI؟
خیر. این تصور یکی از رایجترین اشتباهات درباره کلاس فشاری است.
عدد موجود در عبارت Class 150 یک شماره رده استاندارد است و مستقیماً معادل 150 PSI نیست. فشار قابل تحمل واقعی به عواملی مانند جنس قطعه و دمای کاری وابسته است.
بنابراین برای تعیین فشار مجاز یک شیر، باید به جدول فشار-دما و استاندارد مربوط به همان تجهیز مراجعه کرد.
تفاوت کلاس فشاری و Schedule چیست؟
کلاس فشاری و Schedule دو مفهوم متفاوت هستند.
کلاس فشاری بیشتر برای بیان رده فشار تجهیزات مانند شیرها و فلنجها استفاده میشود، در حالی که Schedule در لولهها بیشتر برای بیان ضخامت دیواره به کار میرود.
بنابراین نباید این دو اصطلاح را جایگزین یکدیگر دانست. برای انتخاب صحیح تجهیزات خط لوله، هر دو مشخصه در صورت نیاز باید بهصورت جداگانه بررسی شوند.
چرا انتخاب کلاس فشاری مناسب اهمیت دارد؟
انتخاب صحیح رده فشاری چند مزیت مهم دارد:
- افزایش ایمنی خطوط فرایندی
- کاهش احتمال نشتی
- جلوگیری از آسیب به تجهیزات
- افزایش عمر مفید شیر
- کاهش هزینههای تعمیر و نگهداری
- سازگاری بهتر تجهیزات با شرایط عملیاتی
- کاهش احتمال توقف ناخواسته فرایند
انتخاب کلاس بیش از نیاز نیز همیشه بهترین راهکار نیست؛ زیرا ممکن است باعث افزایش هزینه خرید، وزن و ابعاد تجهیزات شود. بنابراین انتخاب باید بر اساس شرایط واقعی پروژه انجام شود.
چگونه کلاس فشاری مناسب را انتخاب کنیم؟
برای انتخاب صحیح، ابتدا باید اطلاعات فرایندی مشخص شود. فشار و دمای طراحی، فشار و دمای کاری، نوع سیال، جنس لوله و شیر، استاندارد طراحی و نوع اتصال از مهمترین اطلاعات مورد نیاز هستند.
پس از مشخص شدن این پارامترها، کلاس مناسب از طریق استاندارد و جدول فشار-دما تعیین میشود.
در پروژههای صنعتی حساس، انتخاب نهایی بهتر است توسط مهندس فرایند، پایپینگ یا واحد فنی پروژه بررسی و تأیید شود.
جمعبندی
کلاس فشاری شیرآلات یکی از مشخصات مهم برای انتخاب تجهیزات در خطوط صنعتی است. Class 150، Class 300، Class 600، Class 900، Class 1500 و Class 2500 از ردههای شناختهشده در سیستمهای صنعتی هستند.
با این حال، عدد کلاس بهتنهایی نشاندهنده فشار قابل تحمل شیر نیست. برای انتخاب صحیح باید فشار و دمای کاری، جنس بدنه، نوع سیال و استاندارد طراحی بهصورت همزمان بررسی شوند.
در نهایت، انتخاب درست کلاس فشاری باعث افزایش ایمنی، کاهش نشتی و بهبود عملکرد تجهیزات در خطوط فرایندی میشود.
