تفاوت Pipeline و Piping چیست؟
در صنایع نفت، گاز، پتروشیمی و پالایشگاه، اصطلاحات Pipeline و Piping بسیار پرکاربرد هستند. هر دو به سیستمهای انتقال سیال مربوط میشوند، اما از نظر کاربرد، محدوده استفاده، طراحی و تجهیزات تفاوتهایی دارند.
شناخت تفاوت Pipeline و Piping برای مهندسان، تکنسینها و فعالان حوزه تجهیزات صنعتی اهمیت زیادی دارد. در این مقاله، این دو مفهوم را بررسی میکنیم و تفاوتهای اصلی آنها را توضیح میدهیم.
Pipeline چیست؟
Pipeline به خط لولهای گفته میشود که برای انتقال سیالات در مسافتهای نسبتاً طولانی استفاده میشود. این خطوط معمولاً برای جابهجایی نفت خام، گاز طبیعی، فرآوردههای نفتی و سایر سیالات بین دو نقطه مشخص طراحی میشوند.
برای مثال، خط انتقال گاز از یک میدان گازی به پالایشگاه یا خط انتقال نفت خام از منطقه تولید به پایانه صادراتی، نمونهای از Pipeline است.
Pipeline معمولاً در خارج از محدوده یک واحد فرآیندی قرار دارد و میتواند از مناطق مختلف عبور کند.
Piping چیست؟
Piping به مجموعه لولهها و تجهیزات مرتبط با آنها در یک واحد صنعتی گفته میشود. این سیستم بیشتر برای انتقال سیالات بین تجهیزات مختلف یک کارخانه، پالایشگاه یا مجتمع پتروشیمی استفاده میشود.
برای نمونه، لولهای که یک پمپ را به مبدل حرارتی متصل میکند یا خطی که سیال را بین مخزن و واحد فرآیندی انتقال میدهد، بخشی از یک سیستم Piping محسوب میشود.
در سیستمهای Piping معمولاً تجهیزات و اجزای مختلفی مانند شیرآلات، فلنجها، اتصالات، ابزار دقیق و تجهیزات کنترلی وجود دارند.

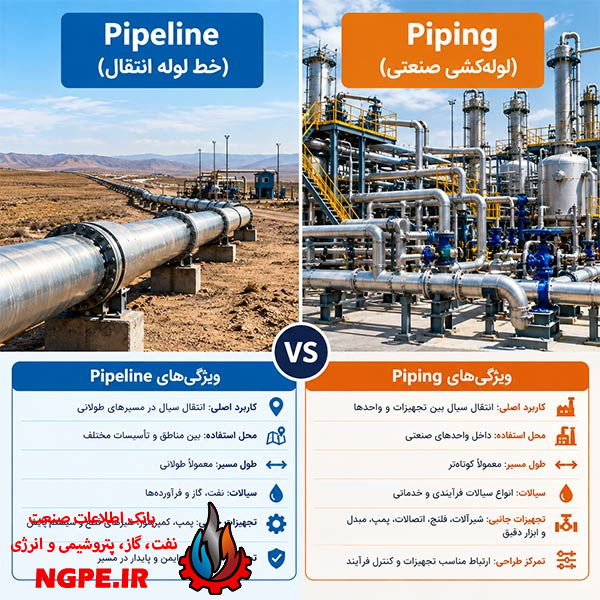

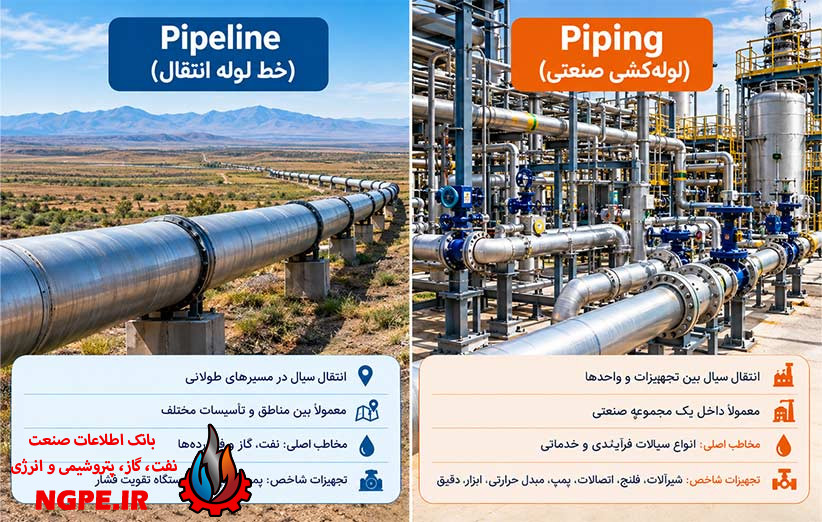

تفاوت Pipeline و Piping در چیست؟
مهمترین تفاوت این دو مفهوم در محدوده کاربرد و هدف انتقال سیال است.
Pipeline بیشتر برای انتقال سیال بین نقاط دور از یکدیگر استفاده میشود. در مقابل، Piping معمولاً داخل یک واحد صنعتی یا بین تجهیزات همان مجموعه قرار دارد.
به زبان ساده:
Pipeline = انتقال سیال در مسیرهای طولانی
Piping = انتقال و توزیع سیال در یک مجموعه صنعتی
البته این تفاوت همیشه مطلق نیست و طراحی هر پروژه به شرایط عملیاتی و استانداردهای مورد استفاده بستگی دارد.
تفاوت از نظر طول مسیر
Pipeline معمولاً برای مسیرهای طولانی طراحی میشود. ممکن است مسیر آن از چند کیلومتر تا صدها کیلومتر ادامه داشته باشد.
Piping معمولاً مسیرهای کوتاهتری دارد و تجهیزات مختلف یک واحد را به یکدیگر متصل میکند.
برای مثال، خط لوله انتقال گاز بین دو شهر یک Pipeline محسوب میشود، اما شبکه لولهکشی داخل یک پالایشگاه در گروه Piping قرار میگیرد.
تفاوت از نظر محل نصب
Pipeline میتواند از مناطق مختلفی مانند زمینهای بیابانی، مناطق شهری، مسیرهای کوهستانی یا حتی زیر دریا عبور کند.
Piping معمولاً در محدوده یک کارخانه، پالایشگاه، پتروشیمی، نیروگاه یا واحد فرآیندی نصب میشود.
در سیستمهای Piping، نحوه قرارگیری لولهها در کنار تجهیزات و سازههای صنعتی اهمیت زیادی دارد.
تفاوت از نظر تجهیزات
Pipeline معمولاً به تجهیزاتی مانند ایستگاههای پمپاژ، ایستگاههای تقویت فشار، شیرهای قطع مسیر و سیستمهای پایش مجهز میشود.
در Piping، تجهیزات متنوعتری در کنار خطوط قرار میگیرند. برخی از این تجهیزات عبارتاند از:
- شیرهای صنعتی
- فلنجها
- اتصالات
- پمپها
- کمپرسورها
- مبدلهای حرارتی
- مخازن
- تجهیزات اندازهگیری
- شیرهای کنترلی
- تجهیزات ابزار دقیق
به همین دلیل، طراحی Piping ارتباط نزدیکی با طراحی تجهیزات فرآیندی دارد.
تفاوت در طراحی و مهندسی
طراحی Pipeline بیشتر بر مواردی مانند طول مسیر، افت فشار، شرایط محیطی، خوردگی، ضخامت لوله و ایمنی مسیر تمرکز دارد.
در طراحی Piping علاوه بر موارد بالا، نحوه اتصال تجهیزات، فضای مورد نیاز، دسترسی برای تعمیرات، انبساط حرارتی و جانمایی خطوط نیز اهمیت زیادی دارد.
در پروژههای صنعتی، طراحی Piping معمولاً با نقشهها و مدارکی مانند P&ID، نقشههای ایزومتریک و مدل سهبعدی انجام میشود.
تفاوت متریال در Pipeline و Piping
انتخاب متریال در هر دو سیستم اهمیت زیادی دارد. نوع سیال، فشار، دما و شرایط محیطی از عوامل مؤثر بر انتخاب جنس لوله هستند.
در Pipeline معمولاً انتخاب متریال با توجه به طول مسیر، شرایط خاک، خوردگی و فشار انتقال انجام میشود.
در Piping ممکن است برای بخشهای مختلف یک واحد صنعتی، متریالهای متفاوتی مورد استفاده قرار گیرد. برای مثال، جنس لوله باید با دمای بالا یا خاصیت خورندگی سیال سازگار باشد.
تفاوت استانداردهای مورد استفاده
Pipeline و Piping میتوانند بر اساس استانداردهای مختلف طراحی و ساخته شوند.
استانداردهای مورد استفاده به نوع پروژه، سیال، فشار، دما و الزامات کارفرما بستگی دارند.
در پروژههای Pipeline، استانداردهای مرتبط با خطوط انتقال اهمیت زیادی دارند. در مقابل، در پروژههای Piping استانداردهای مربوط به طراحی لولهکشی صنعتی، اتصالات، فلنجها، شیرآلات و تجهیزات فرآیندی مورد توجه قرار میگیرند.
بنابراین نمیتوان تنها بر اساس نام Pipeline یا Piping یک استاندارد مشخص را برای همه پروژهها تعیین کرد.
آیا Pipeline و Piping یکسان هستند؟
خیر. اگرچه هر دو برای انتقال سیال از لوله استفاده میکنند، اما کاربرد آنها متفاوت است.
Pipeline بیشتر یک سیستم انتقال سیال در مسیرهای طولانی است. Piping نیز به شبکه لولهکشی مورد استفاده برای ارتباط تجهیزات و واحدهای صنعتی گفته میشود.
در یک پالایشگاه ممکن است هر دو سیستم وجود داشته باشند. برای مثال، Pipeline میتواند نفت خام را به پالایشگاه برساند و سیستم Piping نفت را بین تجهیزات مختلف داخل پالایشگاه منتقل کند.
اهمیت شناخت تفاوت Pipeline و Piping
شناخت این تفاوت در پروژههای نفت و گاز اهمیت زیادی دارد. انتخاب روش طراحی، تجهیزات، متریال و استانداردهای مناسب به نوع سیستم بستگی دارد.
اشتباه در تشخیص کاربرد سیستم میتواند باعث انتخاب نامناسب تجهیزات یا روش طراحی شود. به همین دلیل، مهندسان در مراحل مختلف پروژه باید نوع سیستم لولهکشی و شرایط کاری آن را بهدرستی مشخص کنند.
جمعبندی
Pipeline و Piping هر دو برای انتقال سیالات استفاده میشوند، اما مفهوم یکسانی ندارند.
Pipeline بیشتر به خطوط انتقالی گفته میشود که سیال را در مسیرهای طولانی بین دو یا چند نقطه جابهجا میکنند. در مقابل، Piping به شبکه لولهکشی داخل یک واحد صنعتی گفته میشود که تجهیزات مختلف را به یکدیگر متصل میکند.
در صنایع نفت، گاز و پتروشیمی، هر دو سیستم نقش مهمی در انتقال و مدیریت سیالات دارند. انتخاب صحیح تجهیزات، متریال و روش طراحی نیز باید بر اساس شرایط عملیاتی و الزامات پروژه انجام شود.
