پایپینگ صنعتی چیست؟
پایپینگ صنعتی یکی از بخشهای مهم در پالایشگاهها، پتروشیمیها، نیروگاهها و کارخانههای صنعتی است. این سیستم برای انتقال سیالات بین تجهیزات و واحدهای مختلف استفاده میشود.
در یک مجموعه صنعتی، مواد مختلفی مانند نفت، گاز، آب، بخار و مواد شیمیایی باید بین تجهیزات جابهجا شوند. این انتقال از طریق شبکهای از لولهها، اتصالات، شیرآلات و تجهیزات کنترلی انجام میشود.
در این مقاله بررسی میکنیم که پایپینگ صنعتی چیست، چه اجزایی دارد و در چه صنایعی استفاده میشود.
پایپینگ صنعتی چیست؟
پایپینگ صنعتی یا Industrial Piping به مجموعهای از لولهها و تجهیزات مرتبط گفته میشود که برای انتقال سیالات در یک واحد صنعتی طراحی و نصب میشوند.
این سیستم میتواند تجهیزات مختلفی مانند مخزن، پمپ، کمپرسور، مبدل حرارتی و برجهای فرآیندی را به یکدیگر متصل کند.
هدف اصلی پایپینگ، انتقال ایمن و کنترلشده سیال در شرایط مشخص فشار، دما و دبی است.
اجزای اصلی پایپینگ صنعتی
یک سیستم پایپینگ از بخشهای مختلفی تشکیل میشود. مهمترین اجزای آن عبارتاند از:
1. لوله
لوله مسیر اصلی عبور سیال است. انتخاب لوله به نوع سیال، فشار، دما و شرایط محیطی بستگی دارد.
لولهها میتوانند از موادی مانند فولاد کربنی، فولاد زنگنزن، آلیاژهای مختلف یا مواد پلیمری ساخته شوند.
2. اتصالات
اتصالات برای تغییر مسیر، تغییر قطر یا ایجاد انشعاب در شبکه استفاده میشوند.
زانویی، سهراهی، تبدیل و کپ از جمله اتصالات رایج در پایپینگ هستند.
3. شیرآلات صنعتی
شیرها برای قطع، وصل یا کنترل جریان سیال به کار میروند.
از انواع رایج میتوان به شیر توپی، شیر پروانهای، شیر کشویی، شیر کروی و شیر یکطرفه اشاره کرد.
انتخاب شیر مناسب باید بر اساس فشار، دما، نوع سیال و شرایط کاری انجام شود.
4. فلنج
فلنج برای اتصال لولهها و تجهیزات به یکدیگر استفاده میشود. اتصال فلنجی امکان جداسازی تجهیزات را برای تعمیر و نگهداری آسانتر میکند.
5. گسکت
گسکت بین سطوح اتصال قرار میگیرد و برای جلوگیری از نشتی در اتصالات فلنجی استفاده میشود.
نوع گسکت باید با فشار، دما و ویژگیهای سیال سازگار باشد.
6. ساپورت لوله
ساپورتها برای نگهداری لوله و انتقال وزن آن به سازه استفاده میشوند.
طراحی صحیح ساپورت اهمیت زیادی دارد؛ زیرا وزن لوله، سیال، عایق و نیروهای ناشی از انبساط حرارتی باید در نظر گرفته شوند.
کاربردهای پایپینگ صنعتی
پایپینگ در بسیاری از صنایع استفاده میشود. برخی از مهمترین کاربردهای آن عبارتاند از:
- انتقال نفت و فرآوردههای نفتی
- انتقال گاز
- انتقال آب صنعتی
- انتقال بخار
- انتقال مواد شیمیایی
- انتقال سیالات خنککننده
- انتقال سوخت
- اتصال تجهیزات فرآیندی
- انتقال سیالات در واحدهای تولیدی
در هر صنعت، طراحی سیستم باید با توجه به شرایط فرآیند انجام شود.

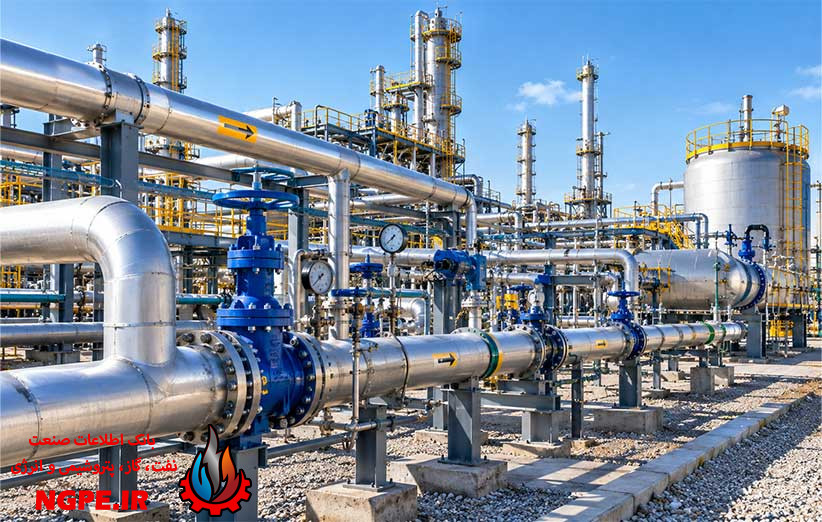

پایپینگ در پالایشگاه
پالایشگاهها دارای شبکه گستردهای از خطوط فرآیندی و خدماتی هستند.
این خطوط تجهیزات مختلف را به یکدیگر متصل میکنند و امکان انتقال نفت خام، محصولات پالایششده، بخار، آب و سایر سیالات را فراهم میکنند.
در پالایشگاه، جانمایی مناسب خطوط اهمیت زیادی دارد. مسیر لولهها باید به شکلی انتخاب شود که دسترسی به شیرآلات و تجهیزات برای بازرسی و تعمیرات امکانپذیر باشد.
پایپینگ در پتروشیمی
در مجتمعهای پتروشیمی، مواد اولیه و محصولات مختلف در مراحل گوناگون فرآیند جابهجا میشوند.
به همین دلیل، شبکه پایپینگ بخش مهمی از این تأسیسات است. شرایط فشار و دمای برخی خطوط نیز میتواند بسیار متفاوت باشد.
در چنین پروژههایی، انتخاب متریال مناسب و کنترل خوردگی اهمیت زیادی دارد.
انواع پایپینگ صنعتی
سیستمهای پایپینگ را میتوان بر اساس کاربرد به گروههای مختلف تقسیم کرد.
پایپینگ فرآیندی
این بخش برای انتقال مواد و سیالات مورد استفاده در فرآیند تولید به کار میرود.
پایپینگ خدماتی
برای انتقال سیالاتی مانند آب، بخار، هوای فشرده و سایر سرویسهای مورد نیاز کارخانه استفاده میشود.
پایپینگ ابزار دقیق
این خطوط برای انتقال سیالات مرتبط با تجهیزات و سیستمهای ابزار دقیق مورد استفاده قرار میگیرند.
پایپینگ تخلیه و فاضلاب صنعتی
برای جمعآوری و انتقال سیالات تخلیهشده یا پساب صنعتی استفاده میشود.
مراحل طراحی پایپینگ صنعتی
طراحی پایپینگ یک فرآیند چندمرحلهای است. برخی مراحل اصلی عبارتاند از:
- بررسی فرآیند و مشخصات سیال
- بررسی مدارک فرآیندی
- تعیین مسیر خطوط
- انتخاب قطر و ضخامت مناسب
- انتخاب متریال
- تعیین محل شیرآلات و تجهیزات
- طراحی ساپورتها
- بررسی تنشهای وارد بر خطوط
- تهیه نقشههای اجرایی
- بررسی نهایی و آمادهسازی برای اجرا
در پروژههای بزرگ، طراحی معمولاً با استفاده از نرمافزارهای تخصصی و مدلسازی سهبعدی انجام میشود.
اهمیت تحلیل تنش در پایپینگ
یکی از بخشهای مهم طراحی پایپینگ، بررسی تنشهای ایجادشده در خطوط است.
تغییرات دما باعث انبساط و انقباض لولهها میشود. همچنین وزن لوله، سیال و تجهیزات میتواند نیروهایی را به سیستم وارد کند.
تحلیل تنش کمک میکند نقاط بحرانی شناسایی شوند و ساپورتها و مسیر خطوط به شکل مناسب طراحی شوند.
تفاوت پایپینگ و Pipeline
پایپینگ و Pipeline هر دو با انتقال سیالات ارتباط دارند، اما کاربرد یکسانی ندارند.
Pipeline معمولاً برای انتقال نفت، گاز یا سایر سیالات در مسیرهای طولانی بین مناطق یا تأسیسات مختلف استفاده میشود.
در مقابل، Piping بیشتر به شبکه لولهکشی داخل یک واحد صنعتی گفته میشود. این شبکه تجهیزات مختلف یک کارخانه یا پالایشگاه را به یکدیگر متصل میکند.
به زبان ساده:
Pipeline = انتقال سیال در مسیرهای طولانی
Piping = انتقال سیال بین تجهیزات و واحدهای صنعتی
اهمیت نگهداری و بازرسی پایپینگ
پس از اجرای سیستم، بازرسی و نگهداری منظم اهمیت زیادی دارد.
خوردگی، نشتی، کاهش ضخامت، آسیب مکانیکی و خرابی اتصالات میتوانند عملکرد سیستم را تحت تأثیر قرار دهند.
بازرسی دورهای، اندازهگیری ضخامت و تستهای غیرمخرب از روشهایی هستند که برای ارزیابی وضعیت خطوط استفاده میشوند.
مزایای طراحی صحیح پایپینگ صنعتی
طراحی اصولی سیستم پایپینگ میتواند مزایای مختلفی داشته باشد، از جمله:
- افزایش ایمنی تجهیزات
- کاهش احتمال نشتی
- بهبود انتقال سیالات
- کاهش هزینه تعمیرات
- افزایش عمر تجهیزات
- دسترسی بهتر برای تعمیر و بازرسی
- کاهش افت فشار
- بهبود عملکرد فرآیند
به همین دلیل، طراحی پایپینگ باید توسط افراد متخصص و با توجه به شرایط واقعی پروژه انجام شود.
جمعبندی
پایپینگ صنعتی مجموعهای از لولهها، اتصالات، شیرآلات، فلنجها، گسکتها و ساپورتها است که برای انتقال سیالات و اتصال تجهیزات در یک مجموعه صنعتی استفاده میشود.
این سیستم در پالایشگاهها، پتروشیمیها، نیروگاهها، صنایع شیمیایی و بسیاری از کارخانهها کاربرد دارد.
انتخاب صحیح متریال، قطر لوله، مسیر خطوط، شیرآلات و ساپورتها نقش مهمی در ایمنی و عملکرد پایپینگ دارد. همچنین بازرسی و نگهداری منظم میتواند از بسیاری از مشکلات و خرابیهای احتمالی جلوگیری کند.
