اجزای اصلی سیستم پایپینگ چیست؟
سیستم پایپینگ یکی از بخشهای مهم در پالایشگاهها، پتروشیمیها، نیروگاهها و صنایع مختلف است. این سیستم وظیفه انتقال سیالات بین تجهیزات و واحدهای مختلف را بر عهده دارد.
یک سیستم پایپینگ فقط از لوله تشکیل نمیشود. اجزای مختلفی مانند اتصالات، شیرآلات، فلنجها، گسکتها، ساپورتها و تجهیزات اندازهگیری در کنار لولهها استفاده میشوند.

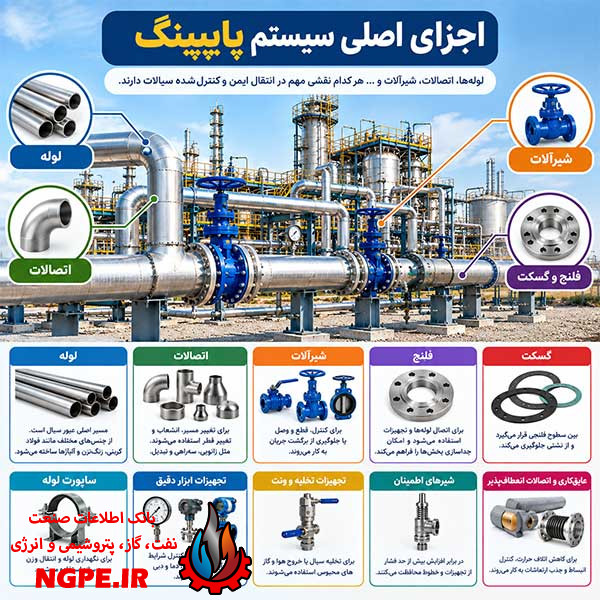

انتخاب صحیح این اجزا تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر سیستم دارد. در این مقاله با مهمترین اجزای سیستم پایپینگ و کاربرد هرکدام آشنا میشویم.
سیستم پایپینگ چیست؟
پایپینگ یا Piping System مجموعهای از لولهها و تجهیزات مرتبط است که برای انتقال سیالات در یک واحد صنعتی طراحی میشود.
این سیستم میتواند برای انتقال نفت، گاز، آب، بخار، مواد شیمیایی و سایر سیالات مورد استفاده قرار گیرد.
در یک کارخانه، پایپینگ تجهیزات مختلفی مانند مخازن، پمپها، کمپرسورها و مبدلهای حرارتی را به یکدیگر متصل میکند.

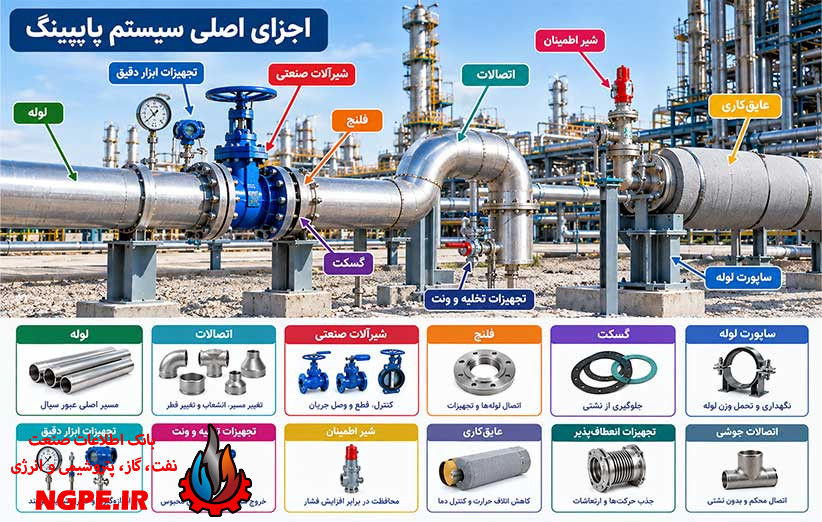

مهمترین اجزای سیستم پایپینگ
اجزای مختلفی در یک سیستم پایپینگ به کار میروند. مهمترین آنها عبارتاند از:
1. لوله
لوله اصلیترین بخش سیستم پایپینگ است. مسیر عبور سیال در سیستم توسط لولهها ایجاد میشود.
لولهها در قطرها، ضخامتها و جنسهای مختلف تولید میشوند. انتخاب لوله مناسب به نوع سیال، فشار، دما و شرایط محیطی بستگی دارد.
از متریالهای رایج میتوان به موارد زیر اشاره کرد:
- فولاد کربنی
- فولاد زنگنزن
- فولاد آلیاژی
- آلیاژهای مقاوم به خوردگی
- برخی مواد پلیمری
در صنایع نفت و گاز، فولاد کربنی و انواع فولاد آلیاژی کاربرد گستردهای دارند.
2. اتصالات لوله
اتصالات برای تغییر مسیر، ایجاد انشعاب و تغییر قطر خطوط استفاده میشوند.
از مهمترین اتصالات پایپینگ میتوان به موارد زیر اشاره کرد:
- زانویی یا Elbow
- سهراهی یا Tee
- تبدیل یا Reducer
- کپ یا Cap
- Cross
برای مثال، زانویی برای تغییر جهت مسیر و سهراهی برای ایجاد انشعاب در خط استفاده میشود.
انتخاب اتصال باید با قطر، فشار، دما و جنس لوله هماهنگ باشد.
3. شیرآلات صنعتی
شیرآلات برای کنترل، قطع و وصل یا جلوگیری از برگشت جریان استفاده میشوند.
برخی از شیرهای پرکاربرد در سیستمهای پایپینگ عبارتاند از:
- شیر توپی یا Ball Valve
- شیر پروانهای یا Butterfly Valve
- شیر کشویی یا Gate Valve
- شیر کروی یا Globe Valve
- شیر یکطرفه یا Check Valve
- شیر سوزنی یا Needle Valve
نوع شیر باید بر اساس شرایط فرآیند و ویژگیهای سیال انتخاب شود.
4. فلنج
فلنج یکی از روشهای رایج برای اتصال لولهها، شیرآلات و تجهیزات به یکدیگر است.
اتصالات فلنجی امکان باز و بسته کردن بخشهای مختلف سیستم را فراهم میکنند. این ویژگی در تعمیرات و بازرسی تجهیزات اهمیت زیادی دارد.
فلنجها در انواع مختلفی مانند Weld Neck، Slip On، Blind و Threaded تولید میشوند.
انتخاب فلنج به عواملی مانند فشار، دما، قطر و نوع اتصال بستگی دارد.
5. گسکت
گسکت بین سطوح فلنجی قرار میگیرد و وظیفه اصلی آن جلوگیری از نشتی است.
گسکتها از مواد مختلفی ساخته میشوند. نوع مناسب آن باید با فشار، دما و نوع سیال سازگاری داشته باشد.
انتخاب گسکت نامناسب یا نصب نادرست آن میتواند باعث نشتی در اتصال شود.
6. ساپورت لوله
ساپورتها برای نگهداری خطوط لوله استفاده میشوند.
لوله، سیال داخل آن، عایق و تجهیزات متصل به خط وزن ایجاد میکنند. این وزن باید به شکل مناسبی به سازه منتقل شود.
ساپورتها همچنین میتوانند حرکت لوله در اثر انبساط حرارتی را کنترل کنند.
انواع مختلفی از ساپورتها در پروژههای صنعتی استفاده میشوند، از جمله:
- Pipe Support
- Hanger
- Guide
- Anchor
- Shoe
انتخاب نوع ساپورت به شرایط خط و طراحی پروژه بستگی دارد.
7. تجهیزات اندازهگیری و ابزار دقیق
در بسیاری از خطوط پایپینگ، برای اندازهگیری و کنترل شرایط فرآیند از تجهیزات ابزار دقیق استفاده میشود.
برخی از تجهیزات رایج عبارتاند از:
- فشارسنج
- دماسنج
- فلومتر
- ترانسمیتر فشار
- ترانسمیتر دما
- تجهیزات اندازهگیری سطح
این تجهیزات اطلاعات لازم درباره شرایط کاری سیستم را در اختیار اپراتور و سیستم کنترل قرار میدهند.
8. تجهیزات تخلیه و ونت
در برخی خطوط برای تخلیه سیال، هوا یا گازهای محبوس به تجهیزات خاصی نیاز است.
Drain برای تخلیه سیال و Vent برای خروج هوا یا گاز مورد استفاده قرار میگیرد.
محل نصب این تجهیزات باید در مرحله طراحی بهدرستی مشخص شود تا عملیات راهاندازی، تعمیرات و تخلیه ایمن انجام شود.
9. شیرهای اطمینان
شیرهای اطمینان برای محافظت از تجهیزات و خطوط در برابر افزایش بیش از حد فشار استفاده میشوند.
در صورت افزایش فشار از محدوده تعیینشده، این تجهیزات میتوانند با ایجاد مسیر تخلیه از آسیب به بخشهای حساس جلوگیری کنند.
انتخاب و تنظیم شیر اطمینان باید مطابق شرایط طراحی و الزامات پروژه انجام شود.
10. عایقکاری خطوط
عایق یکی از بخشهای مهم در بسیاری از سیستمهای پایپینگ است.
عایقکاری میتواند برای کاهش اتلاف حرارت، جلوگیری از انتقال گرمای بیش از حد یا کنترل دمای سطح خارجی لوله انجام شود.
در برخی خطوط نیز عایق برای جلوگیری از تشکیل بخار آب روی سطح لوله و کاهش خوردگی استفاده میشود.
11. تجهیزات انعطافپذیر و لرزهگیرها
برخی خطوط به دلیل تغییرات دما یا ارتعاش تجهیزات نیاز به حرکت کنترلشده دارند.
در چنین شرایطی ممکن است از تجهیزات انعطافپذیر مانند Expansion Joint یا Flexible Connector استفاده شود.
این تجهیزات میتوانند حرکتهای مشخص سیستم را جذب کنند و میزان نیروهای منتقلشده به تجهیزات را کاهش دهند.
12. اتصالات جوشی
بخشی از خطوط پایپینگ با استفاده از جوش به یکدیگر متصل میشوند.
کیفیت جوش اهمیت زیادی دارد؛ زیرا اتصال نامناسب میتواند باعث نشتی یا کاهش استحکام خط شود.
پس از جوشکاری، بسته به الزامات پروژه، بازرسیهای مختلفی مانند تستهای غیرمخرب انجام میشود.
اجزای پایپینگ چگونه انتخاب میشوند؟
انتخاب اجزای سیستم پایپینگ باید بر اساس شرایط واقعی پروژه انجام شود.
مهمترین عوامل مؤثر عبارتاند از:
- نوع سیال
- فشار کاری
- دمای کاری
- دبی جریان
- قطر لوله
- جنس و متریال
- میزان خورندگی سیال
- شرایط محیطی
- الزامات ایمنی
- استانداردهای طراحی
برای مثال، شیری که برای آب معمولی مناسب است ممکن است برای یک سیال خورنده یا یک خط با دمای بسیار بالا انتخاب مناسبی نباشد.
اهمیت هماهنگی بین اجزای پایپینگ
تمام اجزای سیستم باید با یکدیگر سازگار باشند.
قطر لوله باید با اتصالات هماهنگ باشد. فلنج باید با کلاس فشاری خط مطابقت داشته باشد. گسکت نیز باید برای فشار، دما و سیال مورد نظر مناسب باشد.
همچنین شیرآلات باید با مشخصات خط و شرایط فرآیندی هماهنگ انتخاب شوند.
هماهنگی بین این اجزا باعث کاهش احتمال نشتی، خرابی و توقف فرآیند میشود.
بازرسی و نگهداری اجزای پایپینگ
بازرسی منظم برای حفظ عملکرد سیستم اهمیت زیادی دارد.
مواردی مانند خوردگی، کاهش ضخامت، نشتی فلنجها، آسیب اتصالات، خرابی شیرها و مشکلات ساپورت باید بهصورت دورهای بررسی شوند.
اندازهگیری ضخامت، بازرسی ظاهری و تستهای غیرمخرب از روشهای مورد استفاده برای ارزیابی وضعیت خطوط هستند.
جمعبندی
سیستم پایپینگ از مجموعهای از اجزای مختلف تشکیل شده است. لوله، اتصالات، شیرآلات، فلنج، گسکت، ساپورت و تجهیزات ابزار دقیق از مهمترین بخشهای آن هستند.
هر یک از این اجزا وظیفه مشخصی دارد و انتخاب صحیح آنها به شرایط عملیاتی پروژه وابسته است.
در صنایع نفت، گاز، پتروشیمی و سایر صنایع فرآیندی، طراحی اصولی و نگهداری مناسب پایپینگ میتواند به افزایش ایمنی، کاهش نشتی و بهبود عملکرد تجهیزات کمک کند.
