فلنج چیست و چه کاربردی دارد؟
فلنج یکی از قطعات مهم در سیستمهای لولهکشی و پایپینگ صنعتی است. از این قطعه برای اتصال لولهها، تجهیزات و شیرآلات به یکدیگر استفاده میشود. اتصال فلنجی این امکان را فراهم میکند که بخشهای مختلف یک سیستم، بدون نیاز به جوشکاری دائمی، به هم متصل شوند.
فلنجها در صنایع مختلف مانند نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها و صنایع آب و فاضلاب کاربرد گستردهای دارند. انتخاب صحیح این قطعه به عواملی مانند فشار، دما، نوع سیال و جنس تجهیزات بستگی دارد.
فلنج چیست؟
فلنج یک قطعه دیسکی یا حلقهای شکل است که معمولاً دارای سوراخهایی در اطراف خود است. این سوراخها برای عبور پیچ و مهره و ایجاد اتصال میان دو بخش استفاده میشوند.

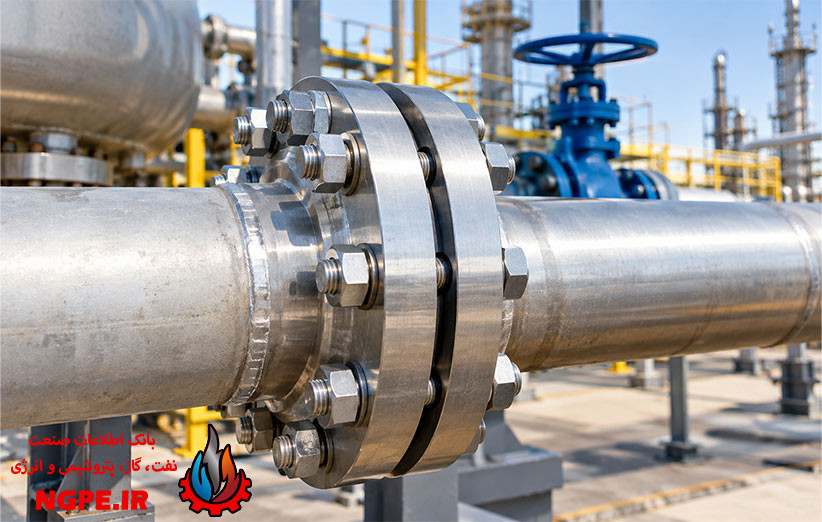

در یک اتصال معمولی، دو فلنج روبهروی یکدیگر قرار میگیرند و با پیچ و مهره به هم متصل میشوند. در بسیاری از کاربردها، یک واشر نیز بین سطوح اتصال قرار میگیرد تا از نشت سیال جلوگیری کند.
این نوع اتصال نسبت به اتصال دائمی، امکان باز و بسته کردن آسانتر تجهیزات را فراهم میکند. به همین دلیل برای تعمیرات، بازرسی و تعویض قطعات بسیار کاربردی است.
اجزای اصلی اتصال فلنجی
یک اتصال فلنجی معمولاً از چند بخش اصلی تشکیل میشود:
- دو عدد فلنج
- پیچ و مهره
- واشر یا گسکت
- لوله یا تجهیز متصلشونده
هر کدام از این اجزا باید متناسب با شرایط کاری سیستم انتخاب شوند. برای مثال، گسکت باید توانایی تحمل فشار و دمای سیستم را داشته باشد.
انواع فلنج
فلنجها بر اساس شکل، روش اتصال و نوع کاربرد به مدلهای مختلفی تقسیم میشوند. مهمترین انواع آنها عبارتاند از:

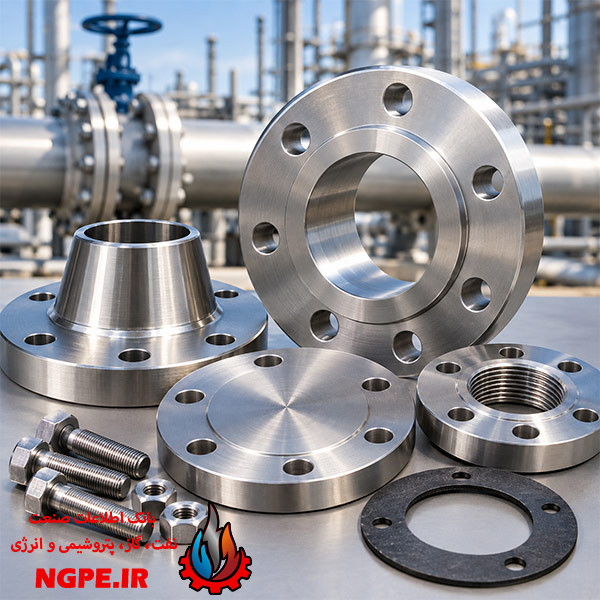

فلنج گلودار جوشی
فلنج گلودار جوشی یا Weld Neck دارای یک گردن بلند است که به لوله جوش داده میشود. این مدل برای سیستمهایی با فشار و دمای بالا مناسب است و در خطوط صنعتی حساس کاربرد زیادی دارد.
فلنج اسلیپآن
فلنج Slip-On روی لوله قرار میگیرد و معمولاً با جوش به آن متصل میشود. نصب این مدل نسبتاً ساده است و در بسیاری از سیستمهای عمومی مورد استفاده قرار میگیرد.
فلنج کور
فلنج کور یا Blind Flange برای مسدود کردن انتهای یک خط یا نازل تجهیزات استفاده میشود. این مدل در زمان تعمیرات و همچنین برای بستن مسیرهای بدون استفاده کاربرد دارد.
فلنج رزوهای
فلنج رزوهای یا Threaded Flange دارای رزوه داخلی است و بدون نیاز به جوشکاری به لوله متصل میشود. این مدل بیشتر در برخی سیستمهای کمفشار و کاربردهای خاص مورد استفاده قرار میگیرد.
فلنج ساکت ولد
فلنج Socket Weld دارای محلی برای قرار گرفتن لوله در داخل آن است. سپس لوله از قسمت بیرونی به فلنج جوش داده میشود. این مدل در برخی خطوط فرآیندی کاربرد دارد.
فلنج لپ جوینت
فلنج Lap Joint همراه با قطعهای به نام Stub End استفاده میشود. این نوع اتصال برای شرایطی که باز و بسته کردن مکرر خط اهمیت دارد، گزینه مناسبی است.
کاربرد فلنج چیست؟
مهمترین کاربرد این قطعه، ایجاد یک اتصال قابل باز شدن میان بخشهای مختلف سیستم است. از جمله کاربردهای اصلی آن میتوان به موارد زیر اشاره کرد:
- اتصال لولهها به یکدیگر
- اتصال لوله به شیرآلات صنعتی
- اتصال لوله به پمپ و کمپرسور
- اتصال لوله به مخازن و تجهیزات فرآیندی
- مسدود کردن انتهای خطوط
- فراهم کردن امکان تعمیر و بازرسی تجهیزات
- ایجاد اتصال در خطوط با فشار و دمای مختلف
به دلیل قابلیت باز و بسته شدن، اتصالات فلنجی در تجهیزاتی که نیاز به تعمیرات دورهای دارند اهمیت زیادی دارند.
فلنج چگونه به لوله متصل میشود؟
روش اتصال به نوع فلنج بستگی دارد. برای نمونه، در مدلهای جوشی، قطعه با استفاده از جوش به لوله متصل میشود. در مدلهای رزوهای، اتصال از طریق رزوه انجام میگیرد.
پس از قرار گرفتن دو فلنج روبهروی یکدیگر، گسکت در محل اتصال قرار میگیرد. سپس پیچها نصب و به صورت مناسب سفت میشوند.
سفت کردن پیچها باید به شکل یکنواخت انجام شود. توزیع نامناسب نیرو میتواند باعث آسیب به گسکت یا ایجاد نشتی در خط شود.
نقش گسکت در اتصال فلنجی
گسکت یا واشر آببندی بین دو سطح قرار میگیرد و نقش مهمی در جلوگیری از نشت سیال دارد.
نوع گسکت باید با توجه به فشار، دما و نوع سیال انتخاب شود. استفاده از گسکت نامناسب میتواند باعث نشتی، آسیب به تجهیزات و کاهش ایمنی سیستم شود.
بنابراین انتخاب گسکت به اندازه انتخاب خود فلنج اهمیت دارد.
کلاس فشاری فلنج چیست؟
فلنجها بر اساس استانداردهای مختلفی تولید میشوند و یکی از مشخصات مهم آنها کلاس فشاری است. کلاس فشاری نشاندهنده محدوده قابل تحمل اتصال در شرایط مشخص دما و فشار است.
برای مثال، در استاندارد ASME B16.5 کلاسهایی مانند 150، 300، 600 و 900 وجود دارد. انتخاب کلاس مناسب باید بر اساس شرایط واقعی کار و استاندارد طراحی سیستم انجام شود.
نکته مهم این است که عدد کلاس به تنهایی نشاندهنده فشار مجاز در تمام دماها نیست. فشار قابل تحمل به جنس قطعه و دمای کاری نیز وابسته است.
استانداردهای فلنج
برای طراحی و تولید فلنج از استانداردهای مختلفی استفاده میشود. برخی از استانداردهای شناختهشده عبارتاند از:
- ASME B16.5
- ASME B16.47
- EN 1092-1
- DIN
- JIS
استاندارد مورد استفاده باید با طراحی سیستم و مشخصات سایر تجهیزات سازگار باشد.
جنس فلنج
فلنجها از مواد مختلفی ساخته میشوند. انتخاب جنس به شرایط کاری و نوع سیال بستگی دارد.
برخی از مواد رایج عبارتاند از:
- فولاد کربنی
- فولاد زنگنزن
- فولاد آلیاژی
- آلیاژهای مقاوم در برابر خوردگی
برای انتخاب جنس مناسب باید عواملی مانند فشار، دما، خوردگی و خواص سیال بررسی شوند.
مزایای استفاده از فلنج
اتصالات فلنجی مزایای مختلفی دارند. مهمترین مزایا عبارتاند از:
- امکان باز و بسته کردن اتصال
- سهولت تعمیر و نگهداری
- دسترسی بهتر به تجهیزات
- امکان اتصال انواع تجهیزات صنعتی
- مناسب بودن برای بسیاری از خطوط فرآیندی
- امکان استفاده در شرایط مختلف فشار و دما
معایب اتصالات فلنجی
در کنار مزایا، این نوع اتصال محدودیتهایی نیز دارد. اتصال فلنجی معمولاً نسبت به برخی اتصالات جوشی فضای بیشتری اشغال میکند و وزن بیشتری دارد.
همچنین اگر پیچها به شکل نامناسب سفت شوند یا گسکت مناسب انتخاب نشود، احتمال نشتی افزایش پیدا میکند.
به همین دلیل نصب صحیح و بازرسی دورهای اهمیت زیادی دارد.
تفاوت اتصال فلنجی و جوشی
در اتصال جوشی، قطعات به صورت دائمی به یکدیگر متصل میشوند. در مقابل، اتصال فلنجی با پیچ و مهره انجام میشود و امکان باز کردن آن وجود دارد.
اتصال جوشی معمولاً فضای کمتری اشغال میکند و در برخی خطوط گزینه مناسبی است. در مقابل، اتصال فلنجی برای تجهیزاتی که به تعمیر و جداسازی دورهای نیاز دارند، کاربرد زیادی دارد.
بنابراین انتخاب بین این دو روش باید بر اساس طراحی سیستم، شرایط کاری و نیازهای تعمیراتی انجام شود.
نکات مهم هنگام انتخاب فلنج
برای انتخاب مناسب باید چند عامل مهم بررسی شود:
- فشار کاری سیستم
- دمای کاری
- نوع سیال
- جنس لوله و تجهیزات
- استاندارد طراحی
- نوع اتصال
- اندازه خط
- کلاس فشاری
- نوع گسکت
هماهنگی این مشخصات باعث میشود اتصال عملکرد مناسبی داشته باشد و احتمال نشتی کاهش پیدا کند.
جمعبندی
فلنج یکی از اجزای مهم در سیستمهای لولهکشی و پایپینگ صنعتی است که برای ایجاد اتصال قابل باز شدن میان لولهها، شیرآلات و تجهیزات استفاده میشود. مدلهای مختلفی مانند گلودار جوشی، اسلیپآن، کور، رزوهای و ساکت ولد برای شرایط مختلف وجود دارند.
انتخاب صحیح این قطعه باید بر اساس فشار و دمای کاری، نوع سیال، جنس، استاندارد و کلاس فشاری انجام شود. همچنین استفاده از گسکت مناسب و بستن صحیح پیچها نقش مهمی در جلوگیری از نشتی دارد.
