انواع فلنجهای صنعتی چیست؟
فلنج یکی از قطعات مهم در سیستمهای لولهکشی و پایپینگ صنعتی است. از این قطعه برای اتصال لولهها، شیرآلات، پمپها، مخازن و تجهیزات مختلف استفاده میشود.
فلنجها در شکلها و مدلهای مختلف تولید میشوند. هر مدل برای شرایط خاصی از فشار، دما، نوع سیال و نحوه اتصال طراحی شده است.
شناخت انواع فلنجهای صنعتی به انتخاب صحیح تجهیزات و ایجاد یک اتصال ایمن کمک میکند. در این مقاله با مهمترین مدلهای فلنج و کاربرد هر یک آشنا میشویم.
فلنج صنعتی چیست؟
فلنج یک قطعه حلقهای یا دیسکی شکل است که برای ایجاد اتصال بین اجزای مختلف یک سیستم استفاده میشود. این قطعه معمولاً دارای سوراخهایی برای عبور پیچ و مهره است.
در یک اتصال معمولی، دو فلنج در مقابل یکدیگر قرار میگیرند. سپس با استفاده از پیچ، مهره و گسکت به هم متصل میشوند.
یکی از مهمترین مزایای این روش، امکان باز کردن اتصال است. به همین دلیل فلنجها در خطوطی که به تعمیر، بازرسی یا تعویض تجهیزات نیاز دارند، کاربرد زیادی دارند.

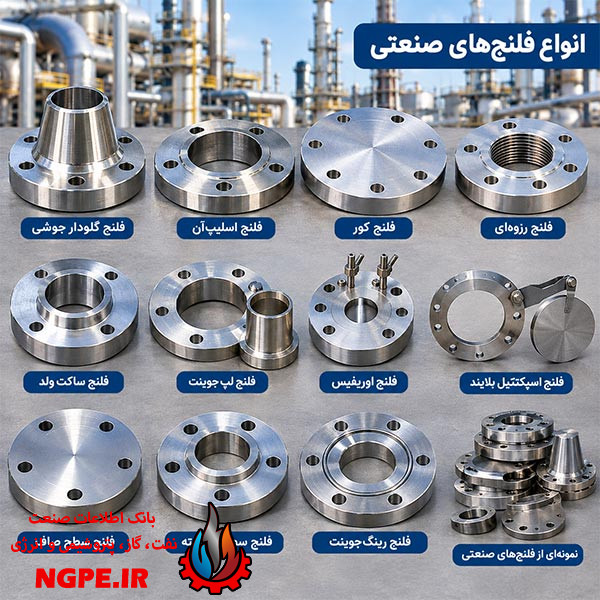

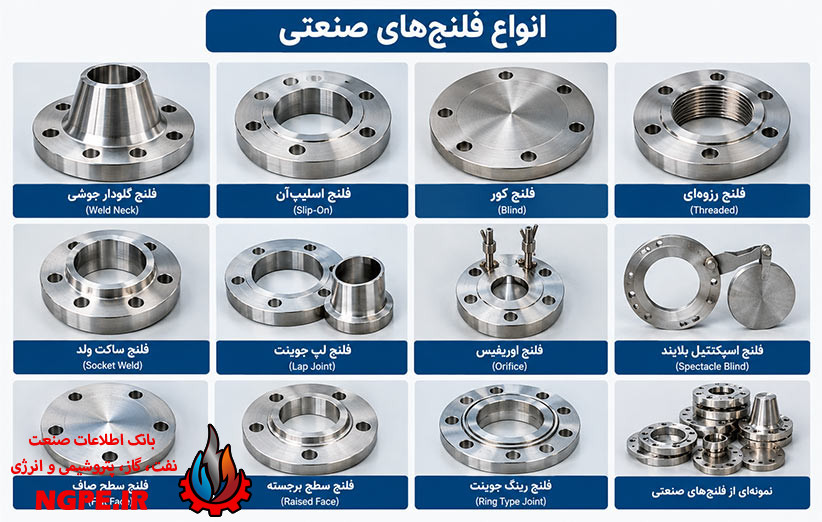

انواع فلنجهای صنعتی
فلنجهای صنعتی را میتوان بر اساس شکل، روش اتصال و کاربرد دستهبندی کرد. مهمترین انواع آنها عبارتاند از:
۱. فلنج گلودار جوشی
فلنج گلودار جوشی یا Weld Neck Flange دارای یک قسمت مخروطی یا گردن بلند است. این قسمت به لوله جوش داده میشود.
طراحی این مدل باعث میشود تنش در محل اتصال بهتر توزیع شود. به همین دلیل در خطوطی با فشار و دمای بالا کاربرد زیادی دارد.
کاربردهای رایج:
- خطوط فرآیندی
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- خطوط با فشار بالا
۲. فلنج اسلیپآن
فلنج Slip-On روی لوله قرار میگیرد و معمولاً با جوش به آن متصل میشود.
نصب این مدل نسبتاً ساده است و در بسیاری از سیستمهای صنعتی و خطوط عمومی مورد استفاده قرار میگیرد.
این مدل در مقایسه با فلنج گلودار، طراحی سادهتری دارد و برای برخی شرایط کاری گزینه مناسبی محسوب میشود.
۳. فلنج کور
فلنج کور یا Blind Flange دارای سوراخ عبوری برای سیال نیست. وظیفه اصلی آن مسدود کردن انتهای یک خط یا نازل تجهیزات است.
این مدل در زمان تعمیرات نیز کاربرد زیادی دارد. با نصب فلنج کور میتوان یک بخش از خط را از سایر قسمتهای سیستم جدا کرد.
۴. فلنج رزوهای
فلنج رزوهای یا Threaded Flange دارای رزوه داخلی است. لوله با استفاده از رزوه به این قطعه متصل میشود.
مهمترین ویژگی آن عدم نیاز به جوشکاری مستقیم برای اتصال لوله است.
این مدل بیشتر در برخی سیستمهای خاص و کاربردهایی که جوشکاری مناسب نیست، استفاده میشود.
۵. فلنج ساکت ولد
فلنج Socket Weld دارای محلی برای قرار گرفتن لوله در داخل فلنج است. پس از قرارگیری لوله، اتصال با جوش ایجاد میشود.
این مدل برای برخی خطوط با قطرهای کوچک و شرایط مشخص فشار و دما مورد استفاده قرار میگیرد.
۶. فلنج لپ جوینت
فلنج Lap Joint معمولاً همراه با قطعهای به نام Stub End استفاده میشود.
در این نوع اتصال، فلنج میتواند روی Stub End حرکت کند. این ویژگی باعث میشود همراستا کردن سوراخهای پیچ آسانتر شود.
این مدل برای خطوطی که نیاز به باز و بسته شدن مکرر دارند، کاربرد مناسبی دارد.
۷. فلنج اوریفیس
فلنج Orifice برای نصب تجهیزات اندازهگیری جریان، بهویژه صفحات اوریفیس، استفاده میشود.
این مدل معمولاً دارای محلهایی برای اتصال تجهیزات اندازهگیری فشار است. به همین دلیل در سیستمهای اندازهگیری و کنترل جریان کاربرد دارد.
۸. فلنج اسپکتیکل بلایند
Spectacle Blind از دو قسمت متصل به هم تشکیل میشود. یک قسمت مسیر را باز نگه میدارد و قسمت دیگر برای مسدود کردن مسیر استفاده میشود.
با چرخاندن قطعه میتوان وضعیت مسیر را تغییر داد. این ویژگی در برخی خطوط فرآیندی و سیستمهایی که جداسازی مکانیکی اهمیت دارد، کاربردی است.
دستهبندی فلنجها بر اساس سطح اتصال
فلنجها علاوه بر روش اتصال، بر اساس شکل سطح تماس نیز دستهبندی میشوند.
فلنج سطح صاف
در مدل Flat Face، سطح تماس فلنج صاف است. این مدل در برخی سیستمهای عمومی و کاربردهای مشخص استفاده میشود.
فلنج سطح برجسته
Raised Face یا RF یکی از رایجترین انواع سطح فلنج است. در این مدل، قسمت آببندی نسبت به سطح اصلی کمی برجسته است.
این طراحی امکان استفاده از انواع مختلف گسکت را فراهم میکند.
فلنج رینگ جوینت
Ring Type Joint یا RTJ دارای شیار مخصوص برای قرار گرفتن رینگ آببندی است.
این نوع اتصال در شرایط فشار و دمای بالا کاربرد دارد و در صنایع نفت، گاز و پتروشیمی دیده میشود.
فلنجها از چه موادی ساخته میشوند؟
جنس فلنج با توجه به شرایط کاری سیستم انتخاب میشود. برخی از مواد رایج عبارتاند از:
- فولاد کربنی
- فولاد زنگنزن
- فولاد آلیاژی
- آلیاژهای مقاوم در برابر خوردگی
نوع سیال، فشار، دما و شرایط محیطی از عوامل مهم در انتخاب جنس مناسب هستند.
کلاس فشاری فلنج چیست؟
یکی از مشخصات مهم فلنج، کلاس فشاری آن است. کلاس فشاری به ظرفیت تحمل فشار اتصال در شرایط مشخص دما و جنس اشاره دارد.
کلاسهایی مانند 150، 300، 600 و 900 در استانداردهای رایج صنعتی دیده میشوند.
با افزایش دما، فشار مجاز بسیاری از مواد کاهش پیدا میکند. بنابراین انتخاب کلاس مناسب باید بر اساس جداول استاندارد و شرایط واقعی کار انجام شود.
استانداردهای مورد استفاده برای فلنج
برای طراحی و ساخت فلنج از استانداردهای مختلفی استفاده میشود. برخی از استانداردهای شناختهشده عبارتاند از:
- ASME B16.5
- ASME B16.47
- EN 1092-1
- DIN
- JIS
هنگام انتخاب محصول باید استاندارد فلنج با استاندارد طراحی سیستم و سایر تجهیزات سازگار باشد.
کاربرد انواع فلنج صنعتی
فلنجها در بخشهای مختلف صنایع مورد استفاده قرار میگیرند. برخی از مهمترین کاربردها عبارتاند از:
- اتصال لوله به لوله
- اتصال لوله به شیرآلات
- اتصال لوله به پمپ
- اتصال لوله به کمپرسور
- اتصال لوله به مخازن
- اتصال تجهیزات فرآیندی
- مسدود کردن خطوط
- ایجاد امکان تعمیر و بازرسی
به همین دلیل استفاده از مدل مناسب برای هر بخش اهمیت زیادی دارد.
تفاوت انواع فلنجهای صنعتی
هر نوع فلنج برای یک شرایط مشخص طراحی شده است. برای مثال، فلنج گلودار جوشی بیشتر در خطوط حساس با فشار و دمای بالا استفاده میشود. در مقابل، فلنج اسلیپآن برای بسیاری از خطوط عمومی گزینهای رایج است.
فلنج کور برای بستن مسیر کاربرد دارد و فلنج رزوهای در شرایطی استفاده میشود که اتصال رزوهای مورد نیاز باشد.
بنابراین نمیتوان یک مدل را برای تمام سیستمها مناسب دانست. انتخاب باید بر اساس شرایط طراحی انجام شود.
نکات مهم هنگام انتخاب فلنج
برای انتخاب مناسب باید مشخصات سیستم به دقت بررسی شود. مهمترین عوامل عبارتاند از:
- قطر لوله
- فشار کاری
- دمای کاری
- نوع سیال
- جنس لوله
- کلاس فشاری
- استاندارد طراحی
- نوع اتصال
- نوع سطح آببندی
- نوع گسکت
هماهنگی این موارد باعث میشود اتصال عملکرد مناسبی داشته باشد و احتمال نشتی کاهش پیدا کند.
جمعبندی
انواع فلنجهای صنعتی برای ایجاد اتصال بین لولهها و تجهیزات مختلف استفاده میشوند. فلنج گلودار، اسلیپآن، کور، رزوهای، ساکت ولد، لپ جوینت و اوریفیس از مدلهای پرکاربرد در صنایع هستند.
انتخاب مدل مناسب به عواملی مانند فشار، دما، نوع سیال، جنس تجهیزات، استاندارد و شرایط نصب بستگی دارد. همچنین انتخاب صحیح گسکت و اجرای مناسب اتصال نقش مهمی در جلوگیری از نشتی دارد.
در پروژههای صنعتی، استفاده از فلنج مطابق با استاندارد و شرایط طراحی میتواند به افزایش ایمنی، قابلیت تعمیر و عملکرد مناسب سیستم کمک کند.
