تفاوت فلنج گلودار و اسلیپآن چیست؟
فلنج گلودار و فلنج اسلیپآن از انواع پرکاربرد فلنج در سیستمهای لولهکشی صنعتی هستند. هر دو مدل برای اتصال لوله به تجهیزات و ایجاد یک اتصال قابل باز شدن استفاده میشوند.
با وجود شباهت در کاربرد، این دو مدل از نظر طراحی، روش نصب، مقاومت در برابر تنش و محدوده استفاده تفاوتهایی دارند. شناخت این تفاوتها به انتخاب فلنج مناسب برای پروژههای صنعتی کمک میکند.
فلنج گلودار چیست؟
فلنج گلودار یا Weld Neck Flange دارای یک قسمت مخروطی و بلند در محل اتصال به لوله است. این قسمت به لوله جوش داده میشود و باعث انتقال تدریجی تنش از فلنج به لوله میشود.
به دلیل طراحی خاص، فلنج گلودار در خطوطی که فشار و دمای بالایی دارند کاربرد زیادی دارد. همچنین در سیستمهایی که تحت بارگذاری و تنشهای مکانیکی قرار میگیرند، استفاده از این مدل رایج است.
فلنج اسلیپآن چیست؟
فلنج اسلیپآن یا Slip-On Flange طراحی سادهتری دارد. لوله از داخل فلنج عبور میکند و سپس فلنج با استفاده از جوش به لوله متصل میشود.
نصب این مدل نسبتاً ساده است و به همین دلیل در بسیاری از خطوط عمومی و سیستمهای صنعتی مورد استفاده قرار میگیرد.
فلنج اسلیپآن معمولاً برای شرایطی انتخاب میشود که سهولت نصب و هزینه اولیه اهمیت بیشتری داشته باشد.

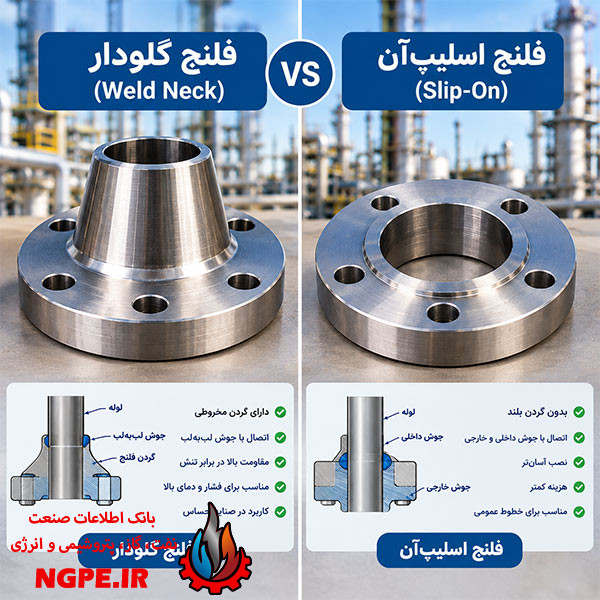

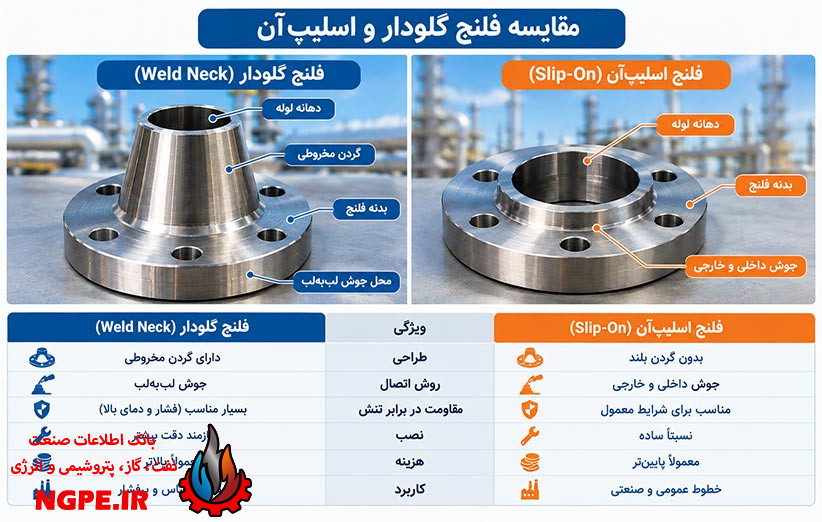

تفاوت فلنج گلودار و اسلیپآن
مهمترین تفاوت این دو مدل به شکل طراحی و روش انتقال نیرو مربوط میشود.
۱. تفاوت در طراحی
فلنج گلودار دارای یک گردن مخروطی است که به لوله متصل میشود. این طراحی باعث میشود تنش در محل اتصال بهتر توزیع شود.
در مقابل، فلنج اسلیپآن فاقد گردن بلند است و لوله از داخل آن عبور میکند.
۲. تفاوت در روش جوشکاری
در فلنج گلودار، اتصال اصلی با یک جوش لببهلب بین گردن فلنج و لوله ایجاد میشود.
در مدل اسلیپآن، لوله داخل فلنج قرار میگیرد و معمولاً جوشکاری از قسمت بیرونی و داخلی انجام میشود.
۳. تفاوت در مقاومت مکانیکی
فلنج گلودار به دلیل طراحی و نوع اتصال، مقاومت مناسبی در برابر تنشهای ناشی از فشار، دما و بارهای مکانیکی دارد.
فلنج اسلیپآن برای بسیاری از شرایط معمول مناسب است، اما در کاربردهای حساس و بارگذاریهای شدید معمولاً انتخاب متفاوتی مورد بررسی قرار میگیرد.
۴. تفاوت در نصب
نصب فلنج اسلیپآن نسبتاً ساده است. قرار دادن لوله داخل فلنج و تنظیم موقعیت آن معمولاً آسانتر انجام میشود.
در مدل گلودار، آمادهسازی و اجرای جوش لببهلب اهمیت بیشتری دارد. به همین دلیل اجرای آن به دقت و کنترل بیشتری نیاز دارد.
۵. تفاوت در هزینه
فلنج اسلیپآن معمولاً طراحی سادهتر و هزینه ساخت و نصب پایینتری دارد.
فلنج گلودار به دلیل شکل هندسی و فرآیند ساخت و نصب، معمولاً هزینه بیشتری دارد. با این حال، هزینه نهایی باید بر اساس کل شرایط پروژه بررسی شود.
فلنج گلودار در چه شرایطی استفاده میشود؟
فلنج گلودار معمولاً زمانی مورد توجه قرار میگیرد که سیستم با شرایط کاری سخت روبهرو باشد.
برخی از کاربردهای آن عبارتاند از:
- خطوط با فشار بالا
- خطوط با دمای بالا
- سیستمهای فرآیندی
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- خطوط دارای تنش و بار مکانیکی
البته انتخاب نهایی باید بر اساس طراحی مهندسی و استاندارد پروژه انجام شود.
فلنج اسلیپآن در چه شرایطی استفاده میشود؟
فلنج اسلیپآن در بسیاری از خطوط عمومی و کاربردهایی که شرایط کاری شدید نیست، استفاده میشود.
برخی از کاربردهای رایج آن عبارتاند از:
- خطوط انتقال سیالات
- سیستمهای آب و فاضلاب
- خطوط خدماتی کارخانهها
- برخی سیستمهای فرآیندی
- خطوط با فشار و دمای متوسط
در این موارد، سادگی نصب و هزینه مناسب میتواند از عوامل مهم انتخاب باشد.
آیا فلنج گلودار همیشه بهتر از اسلیپآن است؟
نمیتوان یک مدل را به صورت کلی بهتر از مدل دیگر دانست. انتخاب فلنج باید بر اساس شرایط واقعی سیستم انجام شود.
فشار و دمای کاری، نوع سیال، قطر لوله، بارهای مکانیکی، استاندارد طراحی و شرایط نصب از عوامل مهم هستند.
در یک خط ساده ممکن است فلنج اسلیپآن انتخاب مناسبی باشد. در یک سیستم حساس با فشار یا دمای بالا، ممکن است فلنج گلودار مورد استفاده قرار گیرد.
هنگام انتخاب بین دو فلنج به چه نکاتی توجه کنیم؟
برای انتخاب صحیح باید موارد زیر بررسی شوند:
- فشار کاری خط
- دمای کاری
- نوع سیال
- قطر لوله
- جنس لوله و فلنج
- بارهای مکانیکی
- شرایط خوردگی
- استاندارد طراحی
- نوع گسکت
- روش نصب و تعمیرات
توجه به این عوامل باعث میشود انتخاب نهایی با نیازهای سیستم هماهنگ باشد.
جمعبندی
فلنج گلودار و اسلیپآن هر دو برای ایجاد اتصال در سیستمهای لولهکشی استفاده میشوند، اما طراحی و روش اتصال آنها متفاوت است.
فلنج گلودار دارای گردن مخروطی است و با جوش لببهلب به لوله متصل میشود. این مدل برای بسیاری از سیستمهای حساس و شرایط کاری سخت مورد استفاده قرار میگیرد.
فلنج اسلیپآن طراحی سادهتری دارد و لوله از داخل آن عبور میکند. نصب این مدل معمولاً آسانتر است و در بسیاری از خطوط عمومی کاربرد دارد.
در نهایت، انتخاب بین فلنج گلودار و اسلیپآن باید بر اساس فشار، دما، نوع سیال، تنشهای مکانیکی، استاندارد پروژه و شرایط نصب انجام شود.
