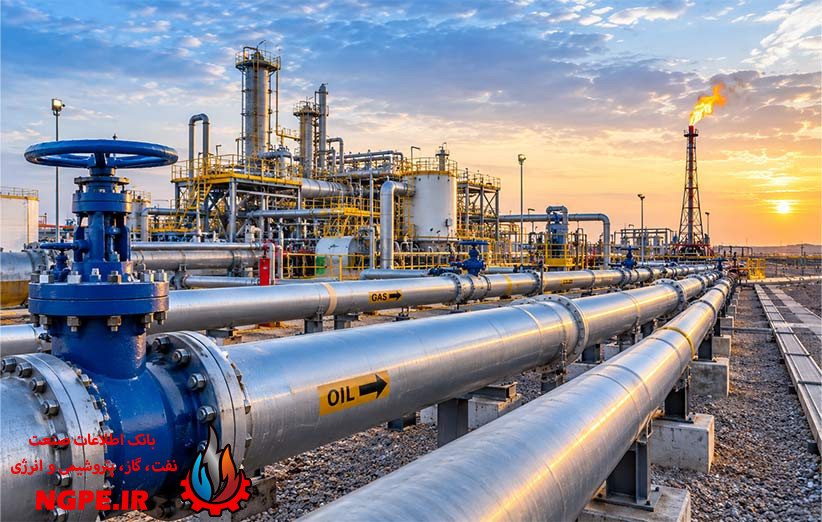

انواع خط لوله در صنایع نفت و گاز
خطوط لوله یکی از مهمترین بخشهای زیرساختی در صنایع نفت و گاز هستند. انتقال نفت خام، گاز طبیعی، فرآوردههای نفتی و سایر سیالات بدون استفاده از سیستمهای انتقال مناسب امکانپذیر نیست. به همین دلیل، طراحی، ساخت و نگهداری خطوط لوله نقش مهمی در ایمنی و بهرهوری تأسیسات نفت و گاز دارد.
خطوط لوله را میتوان بر اساس کاربرد، محل نصب، نوع سیال و محدوده انتقال به گروههای مختلفی تقسیم کرد. هر نوع خط لوله ویژگیها و شرایط کاری مخصوص خود را دارد.
خط لوله چیست؟
خط لوله مجموعهای از لولهها، اتصالات، شیرآلات، تجهیزات کنترلی و سامانههای حفاظتی است که برای انتقال سیالات از یک نقطه به نقطه دیگر استفاده میشود.
در صنعت نفت و گاز، این سیستمها ممکن است برای انتقال سیال در داخل یک پالایشگاه، بین واحدهای مختلف یک مجتمع صنعتی یا در مسافتهای طولانی بین مناطق تولید و مصرف مورد استفاده قرار گیرند.
انتخاب نوع مناسب خط لوله به عواملی مانند فشار، دما، نوع سیال، دبی جریان، فاصله انتقال و شرایط محیطی بستگی دارد.
انواع خط لوله در صنایع نفت و گاز
خطوط لوله مورد استفاده در این صنایع را میتوان بر اساس محل استفاده و وظیفه آنها دستهبندی کرد. مهمترین انواع عبارتاند از:
1. خطوط لوله جمعآوری
خطوط جمعآوری برای انتقال نفت، گاز یا مخلوط هیدروکربنی از چاههای تولیدی به واحدهای فرآورش استفاده میشوند.
این خطوط معمولاً در میدانهای نفت و گاز قرار دارند و چندین چاه را به یک واحد مرکزی متصل میکنند. شرایط فشار و دمای سیال در این بخش میتواند متفاوت باشد و به ویژگیهای میدان بستگی دارد.
2. خطوط لوله انتقال
خطوط انتقال برای جابهجایی نفت و گاز در مسافتهای طولانی مورد استفاده قرار میگیرند. برای مثال، ممکن است یک خط انتقال، نفت خام را از منطقه تولید به پالایشگاه منتقل کند.
این خطوط معمولاً قطر بیشتری دارند و برای کارکرد مداوم طراحی میشوند. ایستگاههای پمپاژ یا تقویت فشار نیز در برخی مسیرها برای حفظ شرایط مناسب انتقال استفاده میشوند.
3. خطوط لوله فرآیندی
خطوط فرآیندی در پالایشگاهها، پتروشیمیها و واحدهای فرآورش قرار دارند. وظیفه آنها انتقال سیالات بین تجهیزات مختلف است.
برای مثال، این خطوط میتوانند سیال را بین تجهیزاتی مانند مخازن، پمپها، کمپرسورها، مبدلهای حرارتی و برجهای فرآیندی جابهجا کنند.
در این بخش، کنترل فشار، دما و دبی اهمیت زیادی دارد.

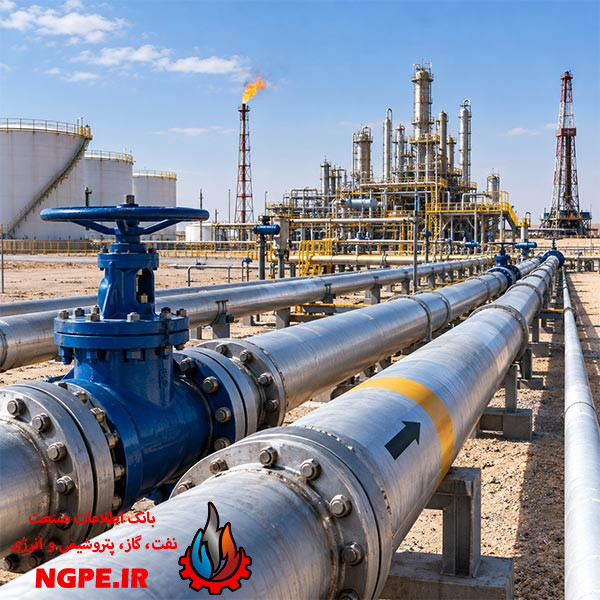

4. خطوط لوله داخل پالایشگاه
در پالایشگاهها شبکه گستردهای از خطوط لوله وجود دارد که واحدهای مختلف را به یکدیگر متصل میکند.
این خطوط ممکن است برای انتقال نفت خام، محصولات پالایششده، بخار، آب صنعتی، گاز سوخت و سایر سیالات مورد استفاده قرار گیرند.
به دلیل تنوع سیالات و شرایط عملیاتی، انتخاب متریال و تجهیزات مناسب برای این خطوط اهمیت زیادی دارد.
5. خطوط لوله زیرزمینی
برخی خطوط انتقال در زیر سطح زمین نصب میشوند. استفاده از این روش میتواند برای عبور از مناطق شهری، مسیرهای خاص یا شرایطی که نصب سطحی مناسب نیست، انجام شود.
خطوط زیرزمینی باید در برابر خوردگی، رطوبت، فشار خارجی و آسیبهای مکانیکی محافظت شوند. سیستمهای پوششدهی و حفاظت کاتدی از روشهای رایج برای کاهش خطر خوردگی هستند.
6. خطوط لوله دریایی
خطوط لوله دریایی برای انتقال نفت و گاز در زیر آب مورد استفاده قرار میگیرند. این خطوط معمولاً در پروژههای مربوط به سکوهای نفت و گاز و میادین دریایی کاربرد دارند.
طراحی این خطوط به عواملی مانند عمق آب، فشار، دمای محیط، جریانهای دریایی و شرایط بستر دریا وابسته است.
7. خطوط لوله صادراتی
خطوط صادراتی برای انتقال نفت و گاز تولیدشده به پایانههای صادراتی یا مراکز انتقال بینالمللی استفاده میشوند.
این خطوط ممکن است مسافت بسیار زیادی را پوشش دهند و به تجهیزات مختلفی مانند ایستگاههای تقویت فشار، شیرهای قطع اضطراری و سیستمهای پایش مجهز باشند.
دستهبندی خطوط لوله بر اساس نوع سیال
یکی دیگر از روشهای دستهبندی، توجه به نوع سیالی است که در خط جریان دارد.
خطوط انتقال نفت خام
این خطوط برای انتقال نفت خام از چاهها، مخازن ذخیره یا مراکز جمعآوری به پالایشگاهها و پایانههای نفتی استفاده میشوند.
خطوط انتقال گاز طبیعی
خطوط گاز برای انتقال گاز طبیعی از میدانهای تولیدی به واحدهای فرآورش، شبکههای انتقال و مراکز مصرف کاربرد دارند.
به دلیل تراکمپذیری گاز، کنترل فشار و استفاده از تجهیزات مناسب در این خطوط اهمیت زیادی دارد.
خطوط انتقال فرآوردههای نفتی
بنزین، گازوئیل، نفت سفید و سایر فرآوردههای نفتی میتوانند از طریق خطوط مخصوص به انبارها، پایانهها و مراکز توزیع منتقل شوند.
خطوط انتقال آب و سیالات جانبی
در تأسیسات نفت و گاز، تنها هیدروکربنها منتقل نمیشوند. آب صنعتی، آب خنککننده، بخار، هوای ابزار دقیق و سایر سیالات نیز به خطوط اختصاصی نیاز دارند.
اجزای اصلی سیستم خط لوله
یک خط لوله صنعتی تنها از خود لوله تشکیل نشده است. تجهیزات مختلفی برای کنترل جریان، ایمنی و بهرهبرداری در آن نصب میشوند.
مهمترین اجزا عبارتاند از:
- لوله و اتصالات
- فلنجها
- شیرهای صنعتی
- شیرهای یکطرفه
- شیرهای اطمینان و تجهیزات حفاظتی
- پمپها و کمپرسورها
- تجهیزات اندازهگیری فشار و دما
- تجهیزات اندازهگیری دبی
- سیستمهای کنترل و پایش
- تجهیزات حفاظت در برابر خوردگی
شیرآلات صنعتی نیز نقش مهمی در کنترل و قطع جریان دارند. نوع شیر باید متناسب با فشار، دما و ویژگیهای سیال انتخاب شود.
عوامل مؤثر در انتخاب خط لوله
برای طراحی و انتخاب سیستم مناسب باید شرایط عملیاتی پروژه بهصورت دقیق بررسی شود. برخی از مهمترین عوامل عبارتاند از:
نوع سیال: خورندگی، ویسکوزیته، دما و سایر ویژگیهای سیال بر انتخاب لوله تأثیر دارند.
فشار کاری: ضخامت و کلاس فشاری تجهیزات باید با فشار طراحی سیستم هماهنگ باشد.
دمای کاری: دمای بالا یا پایین میتواند انتخاب متریال و نوع اتصالات را تحت تأثیر قرار دهد.
قطر لوله: قطر مناسب باید بر اساس دبی مورد نیاز و سرعت جریان تعیین شود.
شرایط محیطی: رطوبت، دمای محیط، شرایط خاک و عوامل مکانیکی در طراحی خطوط لوله اهمیت دارند.
طول مسیر: در خطوط طولانی، افت فشار و تجهیزات تقویت فشار باید مورد توجه قرار گیرند.
اهمیت بازرسی و نگهداری خطوط لوله
خطوط لوله نفت و گاز معمولاً بهصورت مداوم و تحت شرایط عملیاتی مختلف کار میکنند. بنابراین بازرسی دورهای برای شناسایی مشکلات احتمالی ضروری است.
خوردگی، نشتی، آسیب مکانیکی، تغییر شکل و کاهش ضخامت از جمله مواردی هستند که باید در برنامههای بازرسی مورد بررسی قرار گیرند.
روشهایی مانند اندازهگیری ضخامت، تستهای غیرمخرب، بازرسی ظاهری و استفاده از تجهیزات هوشمند بازرسی خط لوله میتوانند برای ارزیابی وضعیت سیستم مورد استفاده قرار گیرند.
جمعبندی
انواع خط لوله در صنایع نفت و گاز بر اساس کاربرد، محل نصب و نوع سیال دستهبندی میشوند. خطوط جمعآوری، انتقال، فرآیندی، زیرزمینی، دریایی و صادراتی از مهمترین انواع این سیستمها هستند.
انتخاب صحیح لوله و تجهیزات جانبی باید بر اساس فشار، دما، نوع سیال، دبی جریان و شرایط محیطی انجام شود. همچنین بازرسی و نگهداری منظم، نقش مهمی در افزایش ایمنی و کاهش احتمال نشتی و خرابی دارد.
برای همین، طراحی اصولی و انتخاب تجهیزات مناسب میتواند تأثیر مستقیمی بر عملکرد و ایمنی شبکههای انتقال در صنایع نفت و گاز داشته باشد.
