خط لوله چیست و چه کاربردی دارد؟
خط لوله یکی از مهمترین بخشهای سیستمهای انتقال سیالات در صنایع مختلف است. از خطوط لوله برای جابهجایی موادی مانند نفت، گاز، آب، بخار، مواد شیمیایی و سایر سیالات استفاده میشود.
این سیستمها در پالایشگاهها، پتروشیمیها، نیروگاهها، صنایع آب و فاضلاب و شبکههای انتقال انرژی کاربرد گستردهای دارند. طراحی خط لوله باید متناسب با نوع سیال، فشار، دما، جنس تجهیزات و شرایط محیطی انجام شود.
در ادامه با مفهوم خط لوله، اجزای آن، انواع خطوط و کاربردهای مهم این سیستم آشنا میشویم.
خط لوله چیست؟

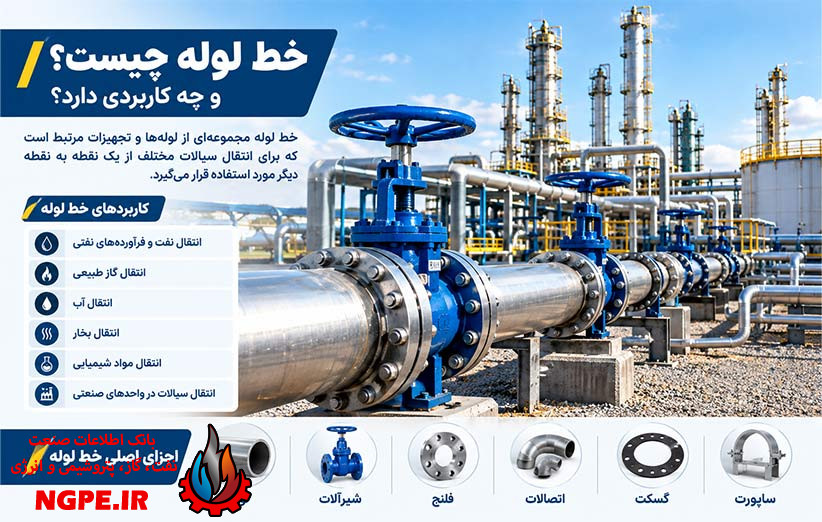

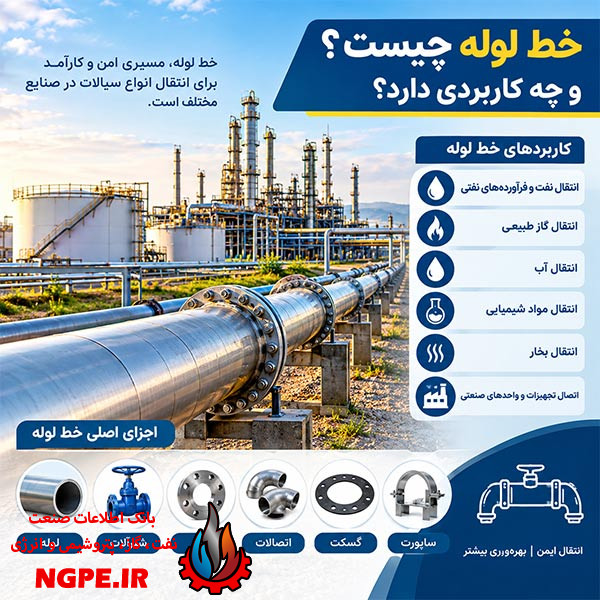

خط لوله یا Pipeline مجموعهای از لولهها و تجهیزات مرتبط است که برای انتقال سیال از یک نقطه به نقطه دیگر مورد استفاده قرار میگیرد.
یک سیستم لولهکشی فقط از لوله تشکیل نشده است. تجهیزاتی مانند شیرآلات، فلنجها، اتصالات، گسکتها، ساپورتها و تجهیزات اندازهگیری نیز در ساختار آن قرار میگیرند.
در واحدهای صنعتی، طراحی این مجموعه باید با توجه به شرایط فرایندی انجام شود. برای نمونه، استاندارد ASME B31.3 الزامات مربوط به طراحی، مواد، ساخت، نصب، بازرسی و تست Process Piping را پوشش میدهد و در صنایعی مانند پالایشگاهها، واحدهای شیمیایی و نیروگاهها کاربرد دارد.
خط لوله چه کاربردی دارد؟
مهمترین وظیفه این سیستم، انتقال سیالات به شکل ایمن و کنترلشده است.
برخی از کاربردهای اصلی عبارتاند از:
- انتقال نفت خام
- انتقال فرآوردههای نفتی
- انتقال گاز طبیعی
- انتقال آب صنعتی
- انتقال بخار
- انتقال مواد شیمیایی
- انتقال سیالات در واحدهای فرایندی
- انتقال مواد بین تجهیزات مختلف
در پالایشگاهها، برای مثال، خطوط مختلفی تجهیزات فرایندی را به یکدیگر متصل میکنند. این خطوط امکان انتقال خوراک، محصولات و سیالات جانبی را فراهم میکنند.
اجزای اصلی خط لوله
یک سیستم انتقال معمولاً از چندین جزء مختلف تشکیل میشود.
۱. لوله
لوله بخش اصلی سیستم است و مسیر عبور سیال را ایجاد میکند.
انتخاب لوله به عواملی مانند فشار، دما، نوع سیال، خوردگی و شرایط محیطی بستگی دارد. جنس لوله نیز میتواند فولاد کربنی، فولاد زنگنزن، آلیاژهای مختلف یا مواد غیرفلزی باشد.
۲. شیرآلات صنعتی
شیرها برای قطع، باز کردن، تنظیم یا کنترل جریان استفاده میشوند.
از نمونههای رایج میتوان به موارد زیر اشاره کرد:
- شیر توپی
- شیر پروانهای
- شیر کشویی
- شیر کروی
- شیر یکطرفه
- شیر سوزنی
- شیر کنترل
نوع شیر باید بر اساس کاربرد و شرایط کاری انتخاب شود.
۳. اتصالات
اتصالات برای تغییر مسیر، تغییر قطر یا ایجاد انشعاب در سیستم استفاده میشوند.
زانو، سهراهی، تبدیل و کپ از نمونههای رایج هستند.
۴. فلنج
فلنج یکی از روشهای اتصال تجهیزات و بخشهای مختلف خط است. این قطعه امکان باز و بسته کردن اتصال را برای تعمیرات و بازرسی فراهم میکند.
۵. گسکت
گسکت بین سطوح فلنج قرار میگیرد و وظیفه اصلی آن ایجاد آببندی مناسب است.
نوع گسکت باید با فشار، دما و نوع سیال سازگاری داشته باشد.
۶. ساپورت
وزن لوله و تجهیزات متصل به آن باید توسط سیستمهای نگهدارنده تحمل شود. ساپورتها همچنین به کنترل حرکت خط در اثر وزن، ارتعاش و تغییرات دما کمک میکنند.
انواع خط لوله
خطوط لوله را میتوان بر اساس کاربرد و نوع سیال دستهبندی کرد.
خط لوله انتقال نفت
برای انتقال نفت خام و فرآوردههای نفتی در مسیرهای مختلف استفاده میشود.
این خطوط میتوانند مسافتهای طولانی را پوشش دهند و معمولاً به تجهیزات کنترلی و ایستگاههای مناسب نیاز دارند.
خط لوله انتقال گاز
این سیستم برای انتقال گاز طبیعی و سایر گازهای صنعتی مورد استفاده قرار میگیرد.
فشار کاری، ضخامت لوله، نوع اتصالات و تجهیزات ایمنی در چنین خطوطی اهمیت زیادی دارند.
خطوط فرایندی
در داخل پالایشگاهها و کارخانههای شیمیایی، خطوط فرایندی تجهیزات مختلف را به یکدیگر متصل میکنند.
ASME B31.3 مشخصاً برای سیستمهای Process Piping در صنایعی مانند پالایشگاههای نفت و واحدهای شیمیایی الزامات فنی ارائه میکند.
خطوط انتقال آب
برای انتقال آب شهری، صنعتی، کشاورزی یا آب مورد استفاده در فرایندهای تولیدی به کار میروند.
جنس و طراحی این خطوط با توجه به کیفیت آب و شرایط بهرهبرداری انتخاب میشود.
خطوط بخار
بخار در نیروگاهها و بسیاری از واحدهای صنعتی به عنوان سیال فرایندی یا حامل انرژی استفاده میشود.
در این خطوط، دما و فشار بالا اهمیت ویژهای دارند و طراحی باید متناسب با شرایط حرارتی انجام شود.
تفاوت خط لوله و پایپینگ چیست؟
دو اصطلاح Pipeline و Piping گاهی به جای یکدیگر استفاده میشوند، اما در صنعت میتوان میان آنها تفاوت قائل شد.
Pipeline معمولاً به سیستمهای انتقال سیال در مسیرهای طولانی اشاره دارد؛ مانند خطوط انتقال نفت و گاز.
در مقابل، Piping بیشتر برای شبکه لولهکشی داخل کارخانهها و واحدهای فرایندی استفاده میشود.
البته مرز این دو اصطلاح در پروژههای مختلف میتواند متفاوت باشد و تعریف دقیق آن به نوع پروژه و استاندارد مورد استفاده بستگی دارد.
عوامل مهم در طراحی خط لوله
طراحی یک خط مناسب به بررسی چندین پارامتر نیاز دارد.
فشار و دما
فشار و دمای طراحی از مهمترین اطلاعات اولیه هستند. ضخامت لوله و انتخاب اجزای سیستم باید با شرایط کاری سازگار باشد.
نوع سیال
خواص سیال نیز اهمیت زیادی دارد. سیالات خورنده یا سمی ممکن است به متریال و طراحی ویژه نیاز داشته باشند.
جنس لوله
متریال باید در برابر فشار، دما و خوردگی مقاومت کافی داشته باشد.
ضخامت دیواره
ضخامت لوله باید بر اساس شرایط طراحی و الزامات استاندارد تعیین شود.
انبساط حرارتی
تغییر دما باعث انبساط یا انقباض لوله میشود. به همین دلیل انعطافپذیری و سیستم ساپورت باید در طراحی مورد توجه قرار گیرد. ASME B31.3 نیز موضوعاتی مانند انعطافپذیری، تنش و ساپورت لولهکشی را در الزامات طراحی خود پوشش میدهد.
تست و بازرسی خط لوله
پس از ساخت و نصب، سیستم باید تحت بازرسی و آزمونهای مورد نیاز قرار گیرد.
بسته به نوع پروژه، این فرایند میتواند شامل موارد زیر باشد:
- بازرسی ظاهری
- کنترل ابعادی
- بررسی جوشها
- آزمونهای غیرمخرب
- تست فشار
- تست نشتی
- بررسی ساپورتها
- کنترل شیرآلات و اتصالات
استانداردهای طراحی و ساخت میتوانند الزامات متفاوتی برای بازرسی و تست داشته باشند. برای نمونه، ASME B31.3 بخشهایی را به ساخت، نصب، بررسی، بازرسی و تست سیستمهای فرایندی اختصاص میدهد.
چرا نگهداری خط لوله اهمیت دارد؟
خط لوله در طول زمان ممکن است تحت تأثیر خوردگی، ارتعاش، تغییرات دما، فشار و شرایط محیطی قرار گیرد.
بازرسی و نگهداری دورهای میتواند به شناسایی مشکلات احتمالی کمک کند. کنترل ضخامت دیواره، بررسی خوردگی، بازرسی اتصالات و کنترل وضعیت شیرآلات از جمله اقدامات مهم در نگهداری هستند.
نگهداری مناسب همچنین میتواند احتمال نشتی و توقف ناخواسته فرایند را کاهش دهد.
مزایای استفاده از خطوط لوله
استفاده از سیستمهای لولهکشی مناسب مزایای مختلفی دارد:
- انتقال پیوسته سیالات
- کاهش نیاز به حملونقل زمینی
- امکان انتقال حجم زیاد مواد
- کنترل بهتر جریان
- کاهش هزینههای عملیاتی در برخی کاربردها
- قابلیت اتصال تجهیزات مختلف
- امکان استفاده در مسیرهای کوتاه و طولانی
جمعبندی
خط لوله یکی از اجزای مهم صنایع نفت، گاز، پتروشیمی، نیروگاه، آب و بسیاری از واحدهای صنعتی است. این سیستم برای انتقال سیالاتی مانند نفت، گاز، آب، بخار و مواد شیمیایی استفاده میشود.
لوله، شیرآلات، فلنج، اتصالات، گسکت و ساپورت از اجزای اصلی یک سیستم لولهکشی هستند. انتخاب صحیح این تجهیزات باید بر اساس فشار، دما، نوع سیال، متریال و شرایط پروژه انجام شود.
در پروژههای فرایندی نیز استانداردهایی مانند ASME B31.3 الزامات مهمی برای طراحی، ساخت، نصب، بازرسی و تست سیستمهای لولهکشی ارائه میکنند.
