تورچ ایر کولر چیست و چه کاربردی دارد؟

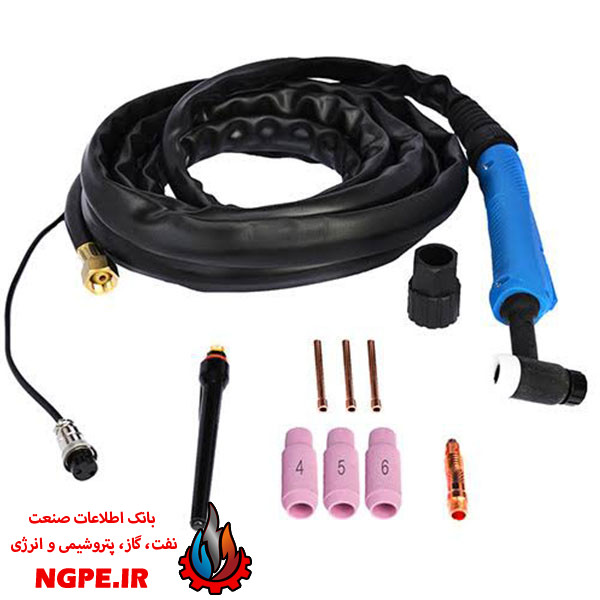

تورچ ایر کولر (Air Cooler Torch) یا تورچ خنک‌شونده با هوا، یکی از انواع اصلی تورچ‌ها در دستگاه‌های برش پلاسما است. همانطور که از نامش پیداست، سیستم خنک‌کننده اصلی آن هوا است.

نحوه عملکرد و اجزای اصلی:

1. گاز پلاسما: یک گاز (مانند هوای فشرده) از طریق مجراهای داخلی تورچ عبور می‌کند.
2. خنک‌کننده هوا: علاوه بر گاز پلاسما، یک جریان هوای جداگانه (که اغلب همان هوای فشرده محیط است یا توسط یک فن دمیده می‌شود) از اطراف قطعات داغ تورچ (مانند نازل و الکترود) عبور کرده و حرارت را جذب می‌کند.

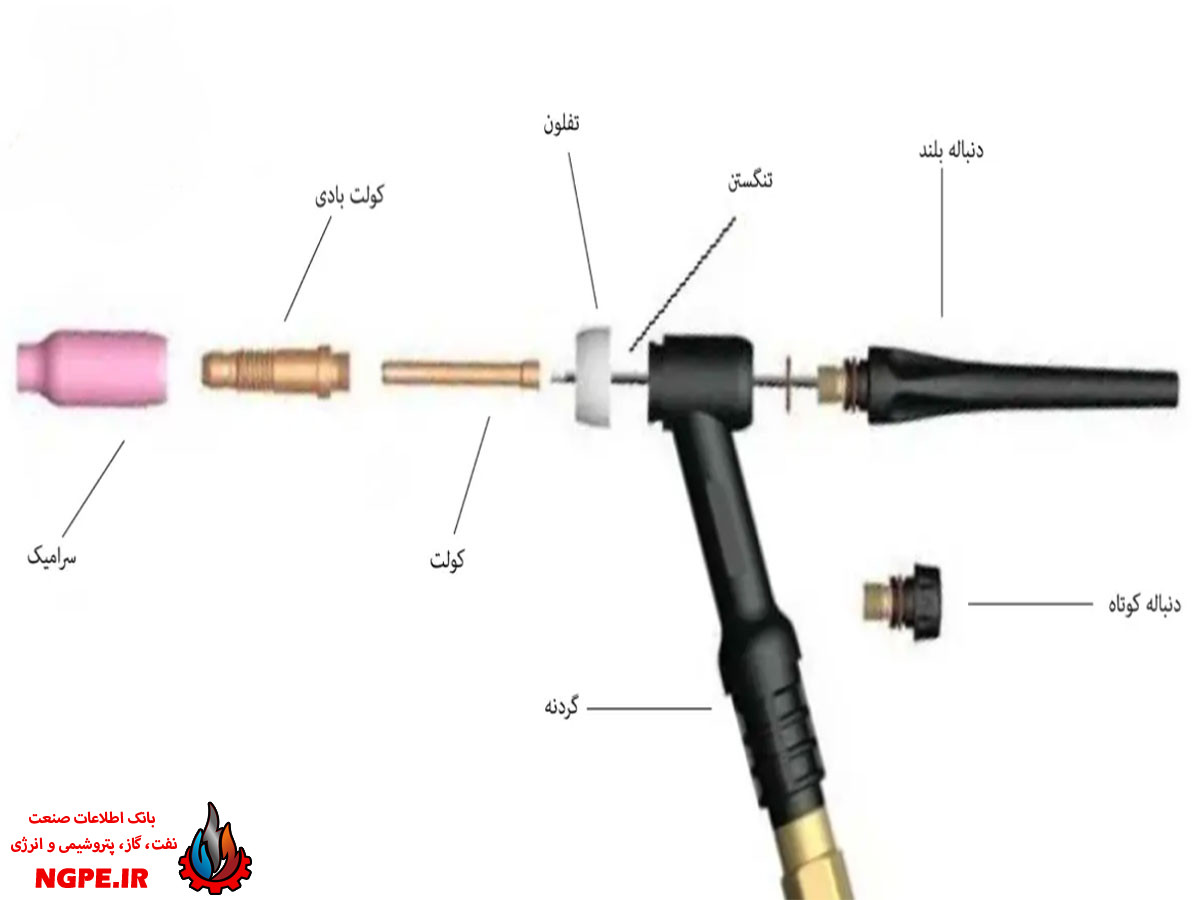

3. قطعات اصلی: این نوع تورچ‌ها شامل:

• بدنه پلاستیکی یا فلزی: که قطعات داخلی را در بر می‌گیرد.
• نازل (Nozzle): که گاز پلاسما را متمرکز می‌کند.
• الکترود (Electrode): که قوس الکتریکی را برقرار می‌کند.
• محفظه داخلی: که جریان هوای خنک‌کننده در آن جریان دارد.

کاربردها:

تورچ ایر کولر به دلیل سادگی، وزن کم و قیمت مناسب، بیشتر در موارد زیر کاربرد دارد:

• دستگاه‌های برش پلاسما سبک و قابل حمل: این دستگاه‌ها معمولاً برای کارهای سبک تا متوسط طراحی شده‌اند و نیاز به خنک‌کننده پیچیده آب ندارند.
• کارهای عمومی و تعمیراتی: برای برش ورق‌های فلزی با ضخامت کم تا متوسط، تعمیرات جزئی، یا پروژه‌های DIY.
• محیط‌هایی که دسترسی به آب خنک‌کننده محدود است: حمل و نقل و راه‌اندازی این دستگاه‌ها بسیار آسان‌تر است.
• مقرون به صرفه بودن: قیمت خرید و هزینه نگهداری (عدم نیاز به پمپ آب، رادیاتور و ضد یخ) معمولاً کمتر است.

محدودیت‌ها:

• ظرفیت برش محدود: به دلیل محدودیت در دفع حرارت، این تورچ‌ها برای برش مداوم فلزات ضخیم (مثلاً بیش از ۲۵-۳۰ میلی‌متر بسته به دستگاه) مناسب نیستند. در صورت استفاده طولانی مدت، احتمال داغ شدن بیش از حد و آسیب دیدن تورچ وجود دارد.
• عمر قطعات مصرفی: در مقایسه با تورچ‌های واتر کولر، عمر نازل و الکترود ممکن است کمی کمتر باشد، به خصوص اگر فشار کاری بالا باشد.

در مقابل، تورچ واتر کولر (Water Cooler Torch) از آب (معمولاً مخلوط با ضدیخ) برای خنک‌کاری استفاده می‌کند و قادر به انجام برش‌های سنگین‌تر، ضخیم‌تر و مداوم‌تر است، اما قیمت و پیچیدگی بیشتری دارد.

نحوه عملکرد تورچ ایر کولر چگونه است؟

برای درک عملکرد تورچ ایر کولر (Air-Cooled Torch)، باید دو مسیر جریان هوا را در داخل تورچ از هم تفکیک کنید. این تورچ‌ها در واقع «مدیریت حرارت» را صرفاً با جریان هوای فشرده انجام می‌دهند.

در ادامه، مراحل عملکرد این تورچ را به زبان ساده بررسی می‌کنیم:

۱. ورود جریان هوا (دو مسیر مجزا)

وقتی دکمه تورچ را فشار می‌دهید، هوای فشرده از کمپرسور وارد شلنگ تورچ می‌شود. در داخل تورچ، این هوا به دو مسیر تقسیم می‌شود:

• مسیر پلاسما (Plasma Gas): این جریان هوا از میان الکترود و حلقه چرخان (Swirl Ring) عبور می‌کند. هوای عبوری از حلقه چرخان به حالت چرخشی در می‌آید تا قوس الکتریکی را فشرده و متمرکز کند. سپس این هوا در داخل نازل یونیزه شده و به پلاسما تبدیل می‌شود. این همان جریانی است که فلز را می‌بُرد.
• مسیر خنک‌کننده (Cooling/Shielding Air): این جریان هوا از فضای اطراف الکترود و بدنه داخلی تورچ عبور می‌کند. هدف این هوا، جذب گرمای تولید شده توسط قوس الکتریکی از بدنه مسی تورچ و نازل است تا تورچ بیش از حد داغ نشود.

۲. ایجاد قوس الکتریکی (Pilot Arc)

• شروع: با برقراری جریان برق، یک جرقه (از طریق HF یا تماسی) بین الکترود و نازل ایجاد می‌شود.
• یونیزاسیون: هوای عبوری از میان الکترود و نازل در اثر این جرقه به شدت داغ شده و به «پلاسما» تبدیل می‌شود.
• انتقال: پلاسما از نازل خارج می‌شود و به قطعه کار برخورد می‌کند. در این لحظه مدار کامل شده و قوس الکتریکی به سمت قطعه کار منتقل می‌شود.

۳. فرآیند خنک‌کاری (عملکرد کلیدی)

اینجا همان جایی است که تورچ “ایر کولر” نامیده می‌شود:

• از آنجایی که در این مدل تورچ خبری از گردش آب نیست، خودِ هوای فشرده نقش خنک‌کننده را بازی می‌کند.
• بدنه داخلی تورچ (قسمت برنجی یا مسی) طوری طراحی شده که جریان هوای با فشار بالا (که خنک است) با سرعت زیاد از کنار دیواره‌های تورچ عبور کرده و گرمای ناشی از قوس را به بیرون منتقل کند. این هوای گرم شده، در نهایت از لبه‌های نازل خارج شده و به عنوان “گاز محافظ” یا “Shielding Gas” به اطراف قوس می‌رود تا از اکسید شدن محل برش جلوگیری کند.

۴. چرخه حرارتی (چرا این تورچ‌ها محدودیت دارند؟)

تورچ ایر کولر مثل یک رادیاتور هوا عمل می‌کند. تا زمانی که حجم گرمای تولید شده توسط قوس با حجم هوایی که برای خنک‌کاری عبور می‌کند همخوانی داشته باشد، تورچ سالم می‌ماند.

• اگر بیش از حد از آن کار بکشید: وقتی ضخامت ورق زیاد است و دستگاه باید آمپر بالایی بکشد، دمای قوس بسیار بالا می‌رود. هوای فشرده دیگر نمی‌تواند این حجم از گرما را به سرعت دفع کند. در نتیجه، بدنه تورچ داغ می‌شود، نازل تغییر شکل می‌دهد و عمر قطعات مصرفی (الکترود و نازل) به شدت کاهش می‌یابد.

خلاصه عملکرد در یک نگاه:

1. هوا وارد می‌شود (به عنوان عامل برش و عامل خنک‌کننده).
2. قوس الکتریکی ایجاد می‌شود (تولید پلاسما).
3. هوا حرارت را می‌گیرد (دفع گرمای تورچ توسط هوای جاری).
4. برش انجام می‌شود (تخلیه فلز مذاب با فشار هوا).

نکته کاربردی: اگر از تورچ ایر کولر استفاده می‌کنید، هرگز بلافاصله بعد از اتمام برش، هوای دستگاه را قطع نکنید. اجازه دهید دستگاه برای چند ثانیه (Post-flow) هوا را از داخل تورچ عبور دهد تا گرما کاملاً از بدنه تورچ خارج شود. این کار طول

عمر تورچ شما را دو برابر می‌کند.

جایگاه تورچ ایر کولر در صنعت نفت و گاز چیست؟

صنعت نفت و گاز به دلیل شرایط خاص عملیاتی (دوری از مراکز خدمات، نیاز به ایمنی بالا در محیط‌های انفجاری و گستردگی سایت‌ها)، نگاه متفاوتی به تجهیزات دارد.

در صنعت نفت، گاز و پتروشیمی، جایگاه تورچ‌های ایر کولر (Air-Cooled) را می‌توان در سه لایه اصلی تعریف کرد:

۱. ابزار حیاتی برای “محدودیت‌های دسترسی” (Access Constraints)

بزرگترین مزیت تورچ ایر کولر در این صنعت، استقلال عملکردی است.

• سایت‌های عملیاتی و دورافتاده: در دکل‌های حفاری (Rig) یا سکوهای دریایی (Offshore)، انتقال سیستم‌های سنگین واتر کولر (به دلیل وزن، حجم رادیاتور و نیاز به برق برای پمپ) بسیار هزینه‌بر و دشوار است. تورچ ایر کولر به سادگی به یک منبع برق و یک کمپرسور هوا متصل می‌شود و آماده کار است.
• محیط‌های تنگ و بسته (Confined Spaces): هنگام تعمیر مخازن کروی یا راکتورهای پتروشیمی، اپراتور باید تورچ را به داخل محیط‌های کوچک ببرد. شلنگ‌های ضخیم و سنگین سیستم‌های واتر کولر در این فضاهای تنگ، مانع حرکتی هستند. در مقابل، تورچ‌های ایر کولر باریک، سبک و انعطاف‌پذیرند و به اپراتور اجازه مانور می‌دهند.

۲. اولویت در بخش «تعمیرات و نگهداری» (Maintenance)

در پالایشگاه‌ها و پتروشیمی‌ها، استراتژی غالب برای تورچ‌های ایر کولر، استفاده در بخش تعمیرات غیرمستقیم است:

• باز کردن اتصالات و فلنج‌ها: در شرایطی که پیچ‌های بزرگ بر اثر حرارت و فشار زیاد در فلنج‌ها “گریپ” یا جوش خورده‌اند، تورچ ایر کولر سریع‌ترین ابزار برای برش و آزادسازی قطعات است.
• برش قطعات در ارتفاع: کار بر روی پایپ‌رک‌ها (Pipe Racks) یا ستون‌های بلند پالایشگاهی نیازمند تجهیزات سبک است. ایر کولر بارِ اضافیِ سیستم خنک‌کننده را از روی دوش اپراتور برمی‌دارد که مستقیماً باعث افزایش ایمنی (Safety) و کاهش خستگی می‌شود.
• آماده‌سازی برای جوشکاری‌های تعمیراتی: برای برش‌های دستیِ تمیز قبل از جوشکاری (Fit-up)، تورچ‌های ایر کولر (به‌ویژه مدل‌های Pilot Arc) کیفیت قابل قبولی را ارائه می‌دهند که با استانداردهای تعمیراتی نفت و گاز همخوانی دارد.

۳. مدیریت ریسک‌های عملیاتی (Operational Risk Management)

صنعت نفت و گاز حساسیت بالایی به نشتی دارد:

• حذف خطر نشتی سیال: در سیستم‌های واتر کولر، همیشه ریسک نشتی آب یا محلول‌های ضد‌خوردگی/ضدیخ (که در محیط‌های عملیاتی نفت استفاده می‌شود) وجود دارد. این نشتی می‌تواند باعث بروز اتصالی در تجهیزات برقی مجاور یا آلودگی محیطی شود. تورچ ایر کولر با حذف کامل آب از سیکل خنک‌کاری، این ریسک را به صفر می‌رساند.
• سازگاری با هوای فشرده موجود: پالایشگاه‌ها سرشار از شبکه هوای فشرده ابزار دقیق (Instrument Air) هستند. تورچ ایر کولر به راحتی با این زیرساخت عظیم که در سراسر سایت توزیع شده، یکپارچه می‌شود.

جایگاه تورچ ایر کولر در نیروگاه ها چیست؟

جایگاه تورچ ایر کولر در نیروگاه‌ها شباهت‌هایی به صنعت نفت و گاز دارد، اما با یک تفاوت بسیار کلیدی: تمرکز نیروگاه‌ها بیشتر بر روی «ساختارهای فلزی عظیم» و «تجهیزات گردشی با دقت بالا» است.

در نیروگاه، ما با دو دنیای متفاوت روبرو هستیم: بخش حرارتی (Boiler/Turbine) که با دما و فشار سر و کار دارد، و بخش ساختاری (Civil/Steel Structure) که با سازه‌های فلزی بزرگ سر و کار دارد. تورچ ایر کولر در هر کدام نقش متفاوتی

ایفا می‌کند:

۱. نقش در بخش تعمیرات و نگهداری (MRO)

در نیروگاه‌ها، هر ساعت توقف (Downtime) به معنای ضرر مالی هنگفت است. تورچ ایر کولر در اینجا نقش اصلی را دارد:

• آماده‌سازی لبه‌ها برای جوشکاری (Beveling): در تعمیرات لوله‌های بخار یا لوله‌های آب تغذیه، لبه‌ها باید برای جوشکاری با دقت و زاویه خاصی آماده شوند. در فضاهای محدود (مانند داخل محفظه دیگ بخار یا اطراف توربین)، جایی که امکان استفاده از ماشین‌های سنگین نیست، تورچ دستی ایر کولر برای آماده‌سازی لبه‌ها و ایجاد شیار جوش (Bevel) استفاده می‌شود.
• تعمیرات اضطراری در سیستم‌های خنک‌کننده: برش و تعویض قطعات در مسیرهای لوله‌کشی آب خنک‌کننده که در نقاط مختلف نیروگاه پراکنده هستند.
• برچیدن قطعات فرسوده: در بازرسی‌های دوره‌ای (Overhaul)، بسیاری از قطعات جانبی که به دلیل خوردگی یا فرسایش حرارتی باید تعویض شوند، با استفاده از تورچ‌های دستی ایر کولر از جای خود جدا می‌شوند.
• کار در ارتفاع و داربست‌ها: نیروگاه‌ها دارای سازه‌های فلزی بسیار بلند هستند. کار با تورچ ایر کولر به دلیل وزن کم و عدم نیاز به تجهیزات جانبی (مانند پمپ آب و رادیاتور)، برای اپراتورهایی که روی داربست کار می‌کنند، بسیار ایمن‌تر و راحت‌تر است.

۲. نقش در بخش ساخت و ساز (Construction)

در هنگام ساخت یا توسعه بخش‌های جدید نیروگاه:

• برش قطعات فولادی ساختاری: برش تیرآهن‌ها، نبشی‌ها و ورق‌های ضخامت متوسط برای ساخت سازه‌های نگهدارنده تجهیزات.
• کار در محیط‌های باز: در سایت‌های ساختمانی نیروگاه، کنترل شرایط محیطی (مثل دمای آب یا پمپ‌ها) سخت‌تر است. تورچ ایر کولر به دلیل سادگی، در محیط‌های باز و نیمه‌باز عملکرد پایدارتری دارد.

برای خرید تورچ ایر کولر مناسب به چه نکاتی باید توجه کرد؟

خرید یک تورچ ایر کولر (Air-Cooled Torch) برای کاربردهای صنعتی، به‌ویژه در محیط‌های حساس مثل نفت، گاز یا نیروگاه، نباید صرفاً بر اساس قیمت انجام شود. اشتباه در انتخاب می‌تواند منجر به توقف ناگهانی کار (Downtime)، هزینه بالای

قطعات مصرفی و یا حتی آسیب به دستگاه پلاسما شود.

برای یک خرید حرفه‌ای، این نکات را در ۵ دسته‌بندی اصلی بررسی کنید:

۱. تطابق با دستگاه پلاسما (Compatibility)

اولین و مهم‌ترین قدم، اطمینان از هماهنگی کامل تورچ با منبع تغذیه (Power Source) است:

• نوع اتصال (Connection Type): آیا اتصال تورچ به دستگاه از نوع پیچ‌گرد (Screw-on) است یا سوکتی (Plug-in)؟
• جریان خروجی (Rated Amperage): آمپرِ مورد نیاز تورچ باید با حداکثر آمپر دستگاه شما همخوانی داشته باشد. اگر تورچ برای ۸۰ آمپر طراحی شده و شما با ۱۰۰ آمپر کار می‌کنید، تورچ در عرض چند دقیقه ذوب می‌شود.
• ولتاژ و نوع شروع قوس: باید مطمئن شوید تورچ با روش شروع قوس دستگاه شما (مثلاً Pilot Arc یا HF) سازگار است.

۲. تکنولوژی شروع قوس (Arc Start Method)

این مورد تعیین‌کننده عمر قطعات مصرفی و کیفیت برش است:

• حتماً به دنبال Pilot Arc باشید: برای کاربردهای صنعتی و تعمیراتی، تورچ‌های Pilot Arc انتخاب اول هستند. در این مدل، قوس قبل از تماس با قطعه ایجاد می‌شود؛ این کار باعث می‌شود که نازل و الکترود با قطعه کار برخورد فیزیکی نداشته باشند و در نتیجه عمر آن‌ها چندین برابر شود.
• اجتناب از Blowback در کارهای دقیق: اگر کار شما شامل برش‌های حساس است، از مدل‌های قدیمی Blowback دوری کنید، زیرا استهلاک بسیار بالایی دارند.

۳. کیفیت ساخت و متریال بدنه (Build Quality)

تورچ در محیط‌های پر از گرد و غبار و لرزش کار می‌کند:

• بدنه فلزی در برابر پلاستیکی: برای کار در کارگاه‌های سنگین، حتماً تورچ با بدنه فلزی (برنجی یا آلیاژ مسی) تهیه کنید. بدنه پلاستیکی در برابر حرارت تابشی و ضربه‌های محیطی بسیار آسیب‌پذیر است.
• ارگونومی و وزن: تورچ باید به گونه‌ای طراحی شده باشد که در استفاده‌های طولانی‌مدت، باعث خستگی مچ دست اپراتور نشود. وزن باید متناسب با قدرت برش باشد.
• مقاومت کابل‌ها: کابل‌های تورچ باید دارای روکش مقاوم در برابر روغن، حرارت و سایش باشند (مخصوصاً در محیط‌های نفت و گاز).

۴. در دسترس بودن قطعات مصرفی (Consumables Availability)

این نکته‌ای است که بسیاری از خریداران فراموش می‌کنند:

• استاندارد بودن قطعات: بررسی کنید که آیا نازل (Nozzle)، الکترود (Electrode) و Swirl Ring این تورچ در بازار موجود است یا خیر؟
• هماهنگی با برندهای دیگر: بسیاری از تورچ‌های باکیفیت، قطعات مصرفی‌شان با برندهای معروف جهانی (مثل Hypertherm یا دیگر برندهای معتبر) سازگار است. خرید تورچی که قطعاتش “انحصاری” و “گران” است، در بلندمدت هزینه‌های تعمیر و نگهداری شما را به شدت بالا می‌برد.

۵. پارامترهای عملیاتی (Operational Specs)

• Duty Cycle (چرخه کاری): اگرچه Duty Cycle معمولاً ویژگی دستگاه است، اما باید بدانید تورچ شما در چه آمپری می‌تواند مستمر کار کند. یک تورچ ایر کولر با کیفیت، می‌تواند در آمپرهای متوسط، زمان بیشتری را بدون نیاز به استراحت برای خنک شدن سپری کند.
• قابلیت استفاده در حالت CNC یا دستی: اگر قصد دارید تورچ را بعداً روی یک دستگاه CNC یا بازوی رباتیک نصب کنید، باید از نوع Machine Torch خریداری کنید که فاقد ماشه (Trigger) است و کنترل آن نرم‌افزاری است.
