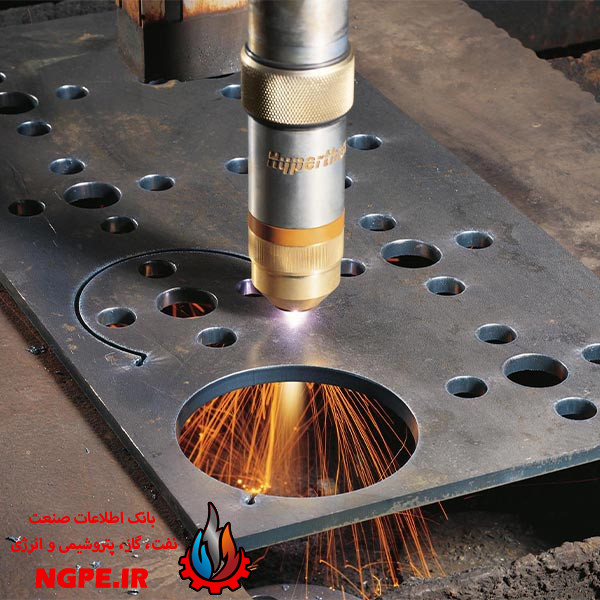

برش پلاسما چیست و چه کاربردی دارد؟



برش پلاسما (Plasma Cutting) یک فرآیند صنعتی است که در آن از یک جت (جریان پرسرعت) گاز یونیزه شده (پلاسما) برای برش دادن مواد رسانای الکتریسیته استفاده می‌شود.

در ادامه به زبانی ساده عملکرد و کاربردهای این فناوری را بررسی می‌کنیم:

برش پلاسما چگونه کار می‌کند؟

برای درک این فرآیند، تصور کنید می‌خواهیم فلز را ذوب کنیم و همزمان آن را با فشار زیاد به بیرون برانیم:

۱. ایجاد پلاسما: ابتدا یک گاز (مانند هوای فشرده، اکسیژن، نیتروژن یا آرگون) از یک نازل بسیار باریک عبور می‌کند.

۲. قوس الکتریکی: یک قوس الکتریکی قوی بین الکترود موجود در نازل و قطعه کار برقرار می‌شود.

۳. یونیزاسیون: این قوس الکتریکی باعث می‌شود گاز به حالت «پلاسما» (ماده‌ای که در آن الکترون‌ها از اتم‌ها جدا شده‌اند و بسیار داغ و رسانا هستند) درآید.

۴. برش: پلاسما با دمای بسیار بالا (تا ۲۵۰۰۰ درجه سانتی‌گراد) به سرعت فلز را ذوب می‌کند و همزمان فشار بالای گاز، فلز ذوب شده را از مسیر برش بیرون می‌راند.

کاربردهای برش پلاسما

این فناوری به دلیل سرعت بالا، دقت مناسب و توانایی برش ضخامت‌های مختلف، در صنایع بسیار پرکاربرد است:

• صنایع سنگین و ساخت‌وساز: برش ورق‌های فولادی ضخیم در ساخت کشتی، اسکلت‌های فلزی ساختمان و پل‌سازی.
• صنعت خودروسازی و قطعه‌سازی: برش دقیق قطعات خودرو و ماشین‌آلات.
• هنر و دکوراسیون فلزی: امروزه برای ساخت تابلوهای فلزی، سازه‌های دکوراتیو و کارهای هنری که نیاز به برش‌های پیچیده و ظریف روی فلز دارند، بسیار محبوب است.
• تخریب و بازیافت: برش سریع ضایعات فلزی و جداسازی قطعات بزرگ از یکدیگر.
• تأسیسات و لوله‌کشی: برای برش لوله‌های قطور و اتصالات صنعتی.

چه موادی را می‌توان با پلاسما برش داد؟

تنها پیش‌شرط استفاده از این دستگاه این است که ماده مورد نظر رسانای الکتریسیته باشد. بنابراین برای برش مواد زیر ایده‌آل است:

• فولاد کربنی
• فولاد ضدزنگ (استنلس استیل)
• آلومینیوم
• مس
• برنج

مزایای اصلی پلاسما نسبت به روش‌های سنتی (مثل هوا-گاز):

• سرعت بسیار بالاتر: به خصوص در ضخامت‌های متوسط.
• دقت بالا: ایجاد لبه‌های تمیزتر (در مدل‌های مدرن و CNC).
• تنوع در جنس: برخلاف هوا-گاز که بیشتر برای فولاد است، پلاسما آلومینیوم و استیل را نیز به راحتی می‌برد.

نحوه عملکرد برش پلاسما چگونه است؟

رای درک دقیق‌تر «نحوه عملکرد» برش پلاسما، می‌توانیم فرآیند را به سه مرحله اصلی فیزیکی تقسیم کنیم. در واقع، دستگاه برش پلاسما یک «مدار الکتریکی» را به یک «ابزار برش فوق‌داغ» تبدیل می‌کند.

در اینجا جزئیات فنی فرآیند را به زبان ساده مرور می‌کنیم:

۱. تشکیل مدار الکتریکی (شروع فرآیند)

اولین قدم، برقراری اتصال است:

• گیره اتصال (Ground Clamp): یک گیره به قطعه کار (فلزی که قرار است بریده شود) متصل می‌شود. این کار باعث می‌شود قطعه کار بخشی از مدار الکتریکی دستگاه باشد.
• برقراری قوس اولیه (Pilot Arc): وقتی دکمه تورچ (مشعل) را فشار می‌دهید، یک قوس الکتریکی کوچک بین الکترود داخل تورچ و نوک نازل ایجاد می‌شود. این قوس، هوای داخل نازل را یونیزه کرده و به پلاسما تبدیل می‌کند.

۲. تبدیل گاز به پلاسما (یونیزاسیون)

این مرحله قلب تپنده سیستم است:

• دمش گاز: همزمان با ایجاد قوس، جریان گاز (هوا یا گازهای خنثی) با فشار زیاد از داخل نازل عبور می‌کند.
• خلق ماده چهارم (پلاسما): گاز در فضای بسیار تنگ بین الکترود و نازل محبوس می‌شود و انرژی بسیار زیاد قوس الکتریکی را جذب می‌کند. اتم‌های گاز در این شرایط به دلیل دمای بسیار بالا (حدود ۱۵ تا ۲۵ هزار درجه سانتی‌گراد)، الکترون‌های خود را از دست می‌دهند و به پلاسما تبدیل می‌شوند. پلاسما در این حالت هم بسیار داغ است و هم رسانای الکتریسیته.

۳. برش و تخلیه (عملیات نهایی)

حالا دستگاه آماده برش است:

• انتقال قوس: وقتی تورچ به قطعه کار نزدیک می‌شود، قوس از نازل به سمت قطعه کار «جهش» می‌کند (چون مسیر برایش راحت‌تر است).
• ذوب کردن و پرتاب: پلاسما که به صورت یک ستون متمرکز و پرسرعت از نازل خارج می‌شود، به محض برخورد با فلز، آن را به شدت ذوب می‌کند.
• حذف ذرات (Kerf): جریان گاز پرفشار که پشتِ سرِ پلاسما در حال خروج است، فلز ذوب شده را بلافاصله از مسیر برش به بیرون «فوت» می‌کند. این شکاف باریک ایجاد شده در فلز را در اصطلاح فنی Kerf می‌نامند.

تصویر ذهنی از اجزای تورچ (مشعل):

برای اینکه دقیق‌تر بدانید چه اتفاقی در سرِ دستگاه می‌افتد، این اجزا را در نظر بگیرید:

1. الکترود (Electrode): قطعه‌ای که جریان برق را به گاز می‌دهد.
2. سویِرل (Swirl Ring): قطعه‌ای که گاز را به صورت چرخشی (گردبادی) وارد نازل می‌کند تا قوس پلاسما متمرکز و مستقیم باقی بماند.
3. نازل (Nozzle/Tip): دهانه‌ای که پلاسما را با فشار و تمرکز بالا به بیرون هدایت می‌کند.

خلاصه فرآیند:

برق + گاز + فشار = قوس پلاسما → ذوب فلز → خروج ضایعات توسط فشار گاز → برش تمیز

انواع برش پلاسما:

برش پلاسما را می‌توان بر اساس «نوع تکنولوژی»، «نوع گاز مصرفی» و «میزان اتوماسیون» دسته‌بندی کرد. هر کدام از این روش‌ها برای نیازهای خاصی (از کارگاه‌های کوچک هنری تا کارخانه‌های کشتی‌سازی) طراحی شده‌اند.

در ادامه انواع اصلی برش پلاسما را بررسی می‌کنیم:

۱. دسته‌بندی بر اساس نوع مشعل (تورچ)

• پلاسمای معمولی (Conventional): این رایج‌ترین نوع است که از هوای فشرده استفاده می‌کند. برای اکثر کارگاه‌های عمومی مناسب است و هزینه نگهداری پایینی دارد.
• پلاسمای با دقت بالا (High Precision/Fine Plasma): این دستگاه‌ها با استفاده از نازل‌های مخصوص و کنترل دقیق جریان گاز، شکاف برش (Kerf) بسیار باریکی ایجاد می‌کنند و کیفیت لبه‌ها (Edge Quality) تقریباً با برش لیزر برابری می‌کند. این روش در صنایع حساس استفاده می‌شود.

۲. دسته‌بندی بر اساس سیستم اتوماسیون

• پلاسمای دستی (Manual Plasma): همان دستگاه‌های متداولی که اپراتور با دست تورچ را روی قطعه حرکت می‌دهد. برای کارهای تعمیراتی، کارگاه‌های آهنگری و پروژه‌های هنری عالی است.

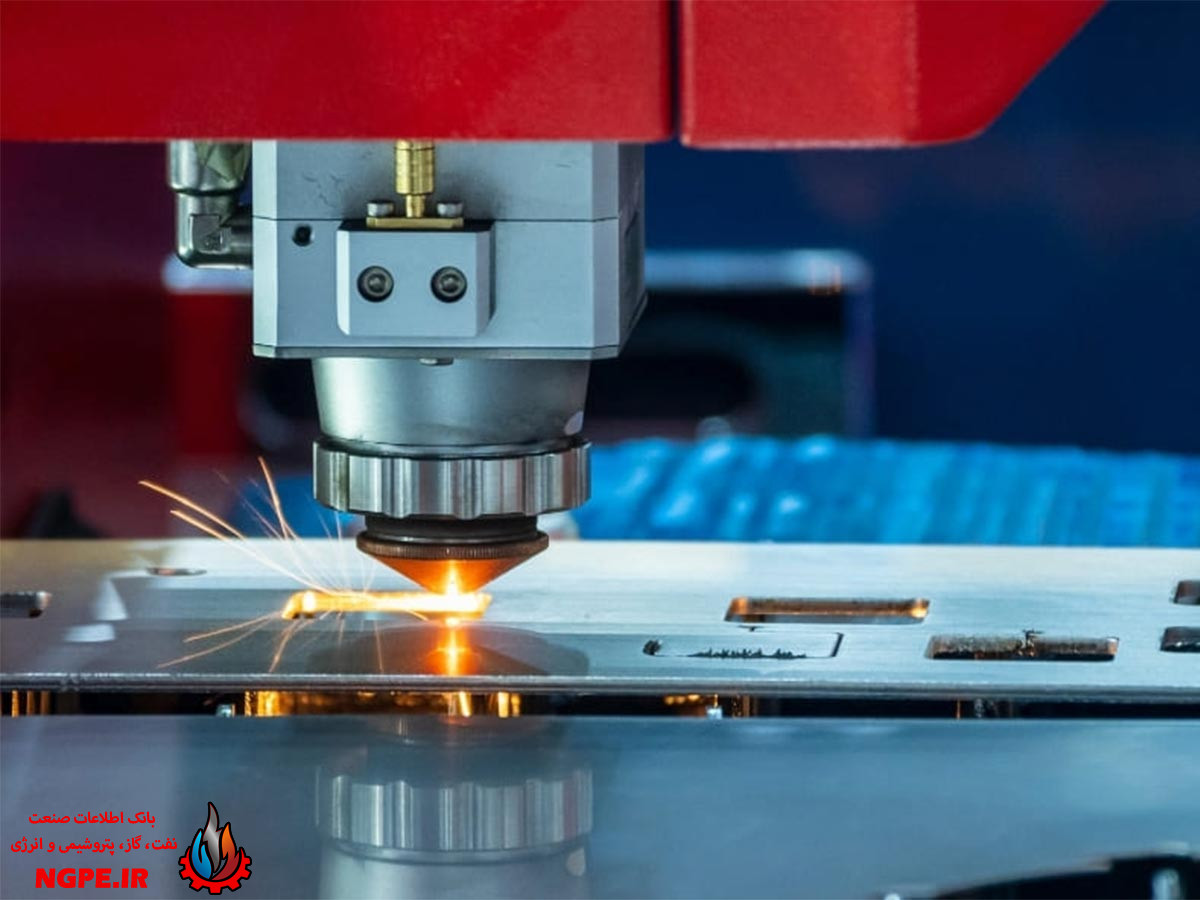

• پلاسمای CNC (مکانیزه): در این حالت، تورچ روی یک بازوی متحرک (میز CNC) نصب شده است. نرم‌افزار، مسیر برش را به صورت خودکار دنبال می‌کند. این روش برای تولید انبوه قطعات دقیق با سرعت بسیار بالا استفاده می‌شود.

۳. دسته‌بندی بر اساس نوع گازِ کمک‌کننده

گازی که برای ایجاد پلاسما استفاده می‌شود، روی کیفیت برش و عمر مصرفی دستگاه تأثیر مستقیم دارد:

• پلاسمای هوای فشرده (Air Plasma): ارزان‌ترین روش است. هوا هم نقش پلاسما را دارد و هم فلز ذوب شده را خنک و دور می‌کند. برای فولادهای معمولی عالی است اما ممکن است لبه‌های استیل را کمی اکسید کند.
• پلاسمای نیتروژن یا آرگون/هیدروژن (Gas Plasma): در کارهای بسیار حرفه‌ای و روی فلزات خاص (مثل استنلس استیل ضخیم یا آلومینیوم)، از گازهای خنثی یا ترکیبی استفاده می‌شود تا لبه‌های برش براق‌تر و بدون اکسیداسیون باقی بمانند.

۴. دسته‌بندی بر اساس تکنولوژی قوس الکتریکی

• پلاسمای با استارت فرکانس بالا (HF – High Frequency): دستگاه یک جرقه با فرکانس بالا ایجاد می‌کند تا قوس را روشن کند. این روش برای قطعات بزرگ عالی است، اما ممکن است روی تجهیزات الکترونیکی مجاور نویز ایجاد کند.
• پلاسمای با استارت تماسی (Blowback/Pilot Arc): این مدل‌ها مدرن‌تر هستند. قوس با حرکت داخلی قطعات داخل تورچ ایجاد می‌شود. این مدل‌ها نویز ندارند و برای کار کنار دستگاه‌های CNC یا کامپیوترها مناسب‌ترند.

جایگاه برش پلاسما در صنعت نفت و گاز چیست؟

در صنعت نفت، گاز و پتروشیمی که دقت، سرعت و ایمنی در شرایط سخت حرف اول را می‌زند، برش پلاسما به عنوان یک ابزار استراتژیک شناخته می‌شود. با توجه به ضخامت بالای قطعات در این صنعت و نیاز به مقاومت در برابر فشار و خوردگی، این فناوری جایگاه ویژه‌ای دارد.

در اینجا به مهم‌ترین کاربردهای برش پلاسما در این صنعت اشاره می‌کنم:

۱. ساخت و تعمیر مخازن تحت فشار (Pressure Vessels)

مخازن بزرگ پالایشگاهی و پتروشیمی که باید فشار و دمای بسیار بالا را تحمل کنند، معمولاً از ورق‌های فولادی ضخیم ساخته می‌شوند.

• برش پلاسما: به دلیل توانایی در برش دقیق و سریع ورق‌های با ضخامت بالا (تا ۵۰ میلی‌متر و بیشتر)، برای برش قطعات این مخازن استفاده می‌شود. لبه‌های برش خورده توسط پلاسما، در صورت تنظیم دقیق، برای جوشکاری‌های حساس بعدی (مانند جوش‌های زیرپودری) بسیار ایده‌آل هستند.

۲. صنایع لوله‌کشی و پایپینگ (Piping)

شبکه‌های عظیم لوله‌کشی در سایت‌های نفتی نیاز به اتصالات دقیق دارند.

• برش لوله‌ها: دستگاه‌های برش پلاسما (مخصوصاً مدل‌های متصل به سیستم‌های CNC یا ماشین‌های مخصوص لوله‌بُری) برای ایجاد برش‌های «پخ» (Beveling) روی لوله‌ها برای جوشکاری لب‌به‌لب (Butt Weld) استفاده می‌شوند. این کار باعث می‌شود جوش نهایی نفوذ کامل داشته باشد و در برابر فشار سیالات مستحکم بماند.

۳. ساخت سازه‌های دریایی (Offshore Platforms)

سکوهای نفتی دریایی در محیط‌های بسیار خورنده (آب شور) قرار دارند و نیازمند ورق‌های آلیاژی و استنلس استیل خاص هستند.

• مزیت پلاسما: پلاسما برای برش فلزات ضدزنگ (Stainless Steel) و آلیاژهای مقاوم، عملکرد بسیار تمیزتر و سریع‌تری نسبت به روش‌های سنتی دارد. همچنین این روش سرعت اجرای پروژه‌های ساخت سازه‌های دریایی در خشکی (قبل از نصب در دریا) را به‌شدت افزایش می‌دهد.

۴. نگهداری و تعمیرات اضطراری (Shutdowns/Turnarounds)

در زمان تعمیرات اساسی (اورهال) پالایشگاه‌ها، سرعت عمل حیاتی است.

• برش در محل: دستگاه‌های برش پلاسمای پرتابل (قابل حمل) به تکنسین‌ها اجازه می‌دهند تا در سایت پالایشگاه، قطعات فرسوده، لوله‌های مسدود شده یا سازه‌های فلزی را به سرعت برش داده و با قطعات جدید جایگزین کنند. این کار «زمان توقف» (Downtime) پالایشگاه را به حداقل می‌رساند که از نظر اقتصادی برای شرکت‌های نفتی بسیار مهم است.

۵. ساخت قطعات جایگزین و پشتیبانی

بسیاری از قطعات یدکی پمپ‌ها، توربین‌ها و کمپرسورها نیاز به برش‌های دقیق با اشکال هندسی پیچیده دارند.

• برش CNC: استفاده از سیستم‌های برش پلاسمای CNC اجازه می‌دهد قطعات با نقشه‌های دقیق مهندسی و کمترین میزان هدررفت متریال (بسیار مهم در استفاده از فولادهای گران‌قیمت ضدزنگ) تولید شوند.

جایگاه برش پلاسما در نیروگاه ها چیست؟

جایگاه برش پلاسما در نیروگاه‌ها (چه نیروگاه‌های حرارتی، همدم یا خورشیدی) شباهت‌هایی به صنعت نفت و گاز دارد، اما تمرکز آن بیشتر بر ساختارهای عظیم فلزی، سیستم‌های انتقال حرارت و مدیریت قطعات مکانیکی پیچیده است.

در نیروگاه‌ها، برخلاف پالایشگاه‌ها که با سیالات شیمیایی سر و کار دارند، با جریان‌های عظیم انرژی، فشار بخار و دماهای بسیار بالا مواجه هستیم. در اینجا نقش‌های کلیدی برش پلاسما را بررسی می‌کنیم:

۱. ساخت و نگهداری سیستم‌های مبدل حرارتی (Heat Exchangers)

مبدل‌های حرارتی قلب نیروگاه‌های حرارتی هستند. این سیستم‌ها شامل مجموعه‌ای از لوله‌های فلزی با ضخامت‌های مختلف هستند که برای انتقال حرارت طراحی شده‌اند.

• برش لوله‌ها و صفحات: پلاسما برای برش دقیق صفحات مبدل‌ها و همچنین برش لوله‌هایی که نیاز به اتصال به بدنه اصلی دارند، استفاده می‌شود. دقت در این برش باعث می‌شود که در هنگام عملیات، نشتی در سیستم‌های انتقال حرارت رخ ندهد.

۲. ساخت و تعمیرات توربین‌ها و کمپرسورها

توربین‌ها (به ویژه در نیروگاه‌های گاز) با سرعت‌های بسیار بالا و دماهای فوق‌العاده کار می‌کنند و قطعات آن‌ها از آلیاژهای بسیار مقاوم ساخته شده است.

• ساخت قطعات جانبی: اگرچه خود پره‌های توربین معمولاً با روش‌های ریخته‌گری بسیار پیشرفته ساخته می‌شوند، اما تمامی ساختارهای نگهدارنده (Supports)، کِلیپس‌ها، و قطعات جانبی که از فلزات مقاوم ساخته شده‌اند، از طریق برش پلاسما (اغلب با سیستم‌های CNC برای دقت بالا) شکل می‌گیرند.

۳. سیستم‌های انتقال انرژی (آب و بخار)

خطوط انتقال بخار و آب در نیروگاه‌ها بسیار ضخیم و تحت فشار هستند.

• آماده‌سازی برای جوشکاری (Beveling): همان‌طور که در صنعت نفت ذکر شد، در نیروگاه‌ها هم برای اتصال لوله‌های ضخیم به هم یا به مخازن، نیاز به ایجاد شیار (Bevel) با زاویه دقیق است. برش پلاسما می‌تواند این شیارها را به گونه‌ای ایجاد کند که نفوذ جوش (Weld Penetration) در برابر فشارهای خردکننده بخار، تضمین شود.

۴. ساخت و تعمیر سازه‌های فلزی عظیم (Structural Steel)

نیروگاه‌ها از نظر هندسی شامل ساختمان‌های فلزی بزرگ، پل‌های اتصال، و داربست‌های ثابت هستند.

• ساخت اسکلت‌های فلزی: برش پلاسما برای آماده‌سازی تیرآهن‌ها، صفحات اتصال (Connection Plates) و قطعاتی که در ساخت اسکلت‌های سنگین نیروگاه به کار می‌روند، سرعت عملیات ساخت را چندین برابر می‌کند.

۵. مدیریت تعمیرات اساسی (Overhaul)

در هر نیروگاه، دوره‌هایی از توقف برنامه‌ریزی شده برای تعمیرات (Overhaul) وجود دارد.

• جایگزینی سریع قطعات: در زمان تعمیرات، اگر قطعه‌ای از ساختار یا لوله‌کشی آسیب دیده باشد، برش پلاسما ابزاری است که به تیم‌های تعمیراتی اجازه می‌دهد قطعه آسیب‌دیده را با سرعت از ساختار جدا کرده و قطعه جدید را جایگزین کنند. این کار از “زمان توقف” (Downtime) که برای نیروگاه بسیار هزینه‌بر است، جلوگیری می‌کند.

برای خرید دستگاه برش پلاسما به چه نکاتی باید توجه کرد؟

خرید دستگاه برش پلاسما یک سرمایه‌گذاری مهم است و انتخاب اشتباه می‌تواند منجر به هزینه‌های سنگین تعمیرات، کیفیت پایین کار یا حتی حوادث ایمنی شود. برای اینکه بهترین تصمیم را بگیرید، باید از سه دیدگاه «نیاز عملیاتی»، «مشخصات فنی» و «هزینه‌های پنهان» به موضوع نگاه کنید.

۱. تعیین نیاز عملیاتی (اولین و مهم‌ترین قدم)

قبل از هر چیز باید بدانید قرار است چه کاری انجام دهید:

• حداکثر ضخامت برش (Cutting Capacity): توجه کنید که سازندگان معمولاً دو عدد را ذکر می‌کنند: “حداکثر ضخامت برش” (Maximum Severance) که برای جدا کردن قطعات است، و “حداکثر ضخامت برش تمیز” (Maximum Piercing/Clean Cut). همیشه دستگاهی را بخرید که ضخامت مورد نظر شما، در محدوده “برش تمیز” آن باشد.
• نوع کار (دستی یا CNC): اگر کارهای هنری یا تعمیراتی انجام می‌دهید، مدل دستی (Manual) کافی است. اما اگر تولید قطعات مشابه و دقیق نیاز دارید، حتماً باید به سراغ مدل‌های CNC بروید.
• نوع متریال: اگر قرار است عمدتاً روی استیل یا آلومینیوم کار کنید، به دنبال دستگاه‌هایی باشید که قابلیت استفاده از گازهای خنثی یا سیستم‌های پلاسما با دقت بالا را دارند.

۲. بررسی مشخصات فنی (Technical Specs)

هنگام خواندن کاتالوگ، به این پارامترها دقت کنید:

• جریان خروجی (Amperage): جریان (آمپر) تعیین‌کننده قدرت برش است. آمپر بالاتر = برش ضخامت بیشتر. (مثلاً برای کارهای سبک ۴۰ آمپر و برای کارهای سنگین ۱۰۰ تا ۴۰۰ آمپر نیاز است).
• تکنولوژی استارت قوس (Pilot Arc): همان‌طور که قبلاً گفته شد، دستگاه‌هایی که دارای Pilot Arc هستند، عمر نازل و الکترود را بیشتر می‌کنند و کار با آن‌ها بسیار راحت‌تر است.
• سیستم خنک‌کننده (Cooling System):
• خنک‌کننده هوا (Air Cooled): سبک‌تر و ارزان‌تر، مناسب برای کارهای سبک و کم‌حجم.
• خنک‌کننده آب (Water Cooled): سنگین‌تر و گران‌تر، اما برای کار مداوم و برش ضخامت‌های بسیار بالا ضروری است (جلوگیری از داغ شدن بیش از حد تورچ).
• چرخه کار (Duty Cycle): این عدد بسیار حیاتی است. مثلاً اگر Duty Cycle دستگاه ۴۰٪ باشد، یعنی در هر ۱۰ دقیقه، دستگاه می‌تواند ۴ دقیقه کار کند و ۶ دقیقه باید استراحت کند تا داغ نشود. برای کارهای صنعتی، درصد بالاتری بخرید.

۳. هزینه‌های عملیاتی و نگهداشت (Hidden Costs)

قیمت خرید دستگاه تنها بخشی از هزینه است:

• مصرف گاز: بررسی کنید که دستگاه با چه گازهایی سازگار است (هوا، اکسیژن، آرگون و…). هزینه گاز در طول سال می‌تواند بسیار زیاد باشد.
• در دسترس بودن قطعات مصرفی (Consumables): نازل (Nozzle)، الکترود (Electrode) و تیپ‌ها قطعات مصرفی هستند. قبل از خرید، حتماً بپرسید که آیا این قطعات در بازار موجود هستند و قیمت آن‌ها چقدر است؟ (خرید دستگاهی که قطعاتش کمیاب باشد، کابوس شما خواهد بود).
• مصرف برق: دستگاه‌های پرقدرت نیاز به برق صنعتی (سه فاز) دارند. حتماً برق کارگاه خود را با نیاز دستگاه چک کنید.
