شیر کنترل یا Control Valve چیست؟
شیر کنترل یا Control Valve یکی از تجهیزات مهم در سیستمهای صنعتی و فرایندی است. این تجهیز برای کنترل جریان سیال و تنظیم پارامترهایی مانند فشار، دما، سطح و دبی مورد استفاده قرار میگیرد.
در بسیاری از فرایندهای صنعتی، شرایط کاری باید به صورت مداوم کنترل شود. شیر کنترل با دریافت فرمان از سیستم کنترلی، میزان عبور سیال را تغییر میدهد و به حفظ شرایط مطلوب کمک میکند.
این تجهیزات در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی و صنایع آب و فاضلاب کاربرد گستردهای دارند.
شیر کنترل چگونه کار میکند؟

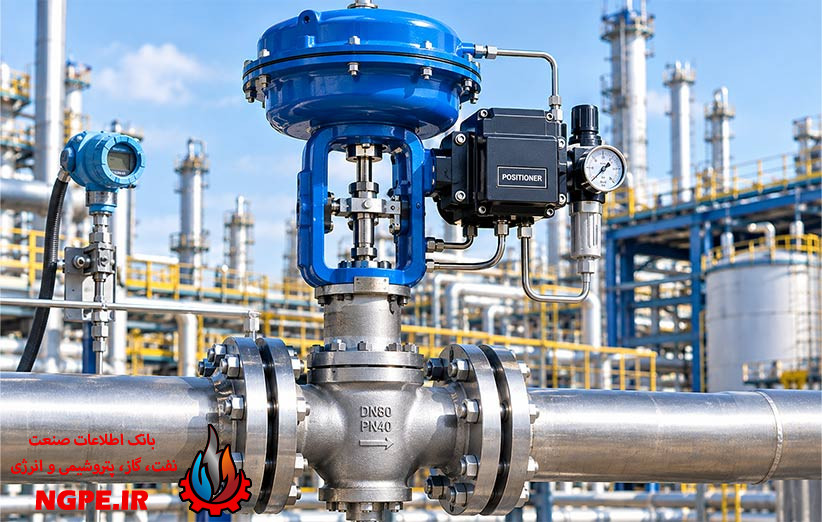

Control Valve معمولاً از سه بخش اصلی تشکیل میشود:
- بدنه شیر
- عملگر یا Actuator
- پوزیشنر یا Positioner
سیگنال کنترلی از سیستم اتوماسیون به عملگر ارسال میشود. عملگر نیز موقعیت عضو داخلی مانند پلاگ یا دیسک را تغییر میدهد.
با تغییر موقعیت این قطعه، سطح عبور سیال کم یا زیاد میشود. در نتیجه، دبی جریان تغییر میکند و پارامتر مورد نظر در محدوده تعیینشده قرار میگیرد.
برای مثال، اگر دمای یک فرایند افزایش پیدا کند، سیستم کنترل میتواند با تغییر موقعیت Control Valve، مقدار جریان سیال خنککننده را افزایش دهد.
اجزای اصلی Control Valve
ساختار شیر کنترل به نوع و کاربرد آن بستگی دارد. با این حال، اجزای اصلی آن معمولاً شامل موارد زیر است:
بدنه
بدنه مسیر عبور سیال را تشکیل میدهد و سایر قطعات داخلی روی آن نصب میشوند. جنس بدنه باید متناسب با فشار، دما و نوع سیال انتخاب شود.
عملگر
Actuator وظیفه حرکت دادن عضو کنترلی را بر عهده دارد. عملگرها میتوانند پنوماتیکی، الکتریکی یا هیدرولیکی باشند.
تریم
تریم شامل قطعات داخلی مؤثر بر کنترل جریان است. پلاگ، سیت و ساقه از جمله اجزای مهم این بخش هستند.
پوزیشنر
پوزیشنر موقعیت عضو داخلی را کنترل میکند و کمک میکند شیر مطابق فرمان سیستم کنترلی در موقعیت مورد نظر قرار بگیرد.
انواع شیر کنترل
Control Valve بر اساس طراحی، نوع حرکت و کاربرد به مدلهای مختلفی تقسیم میشود.

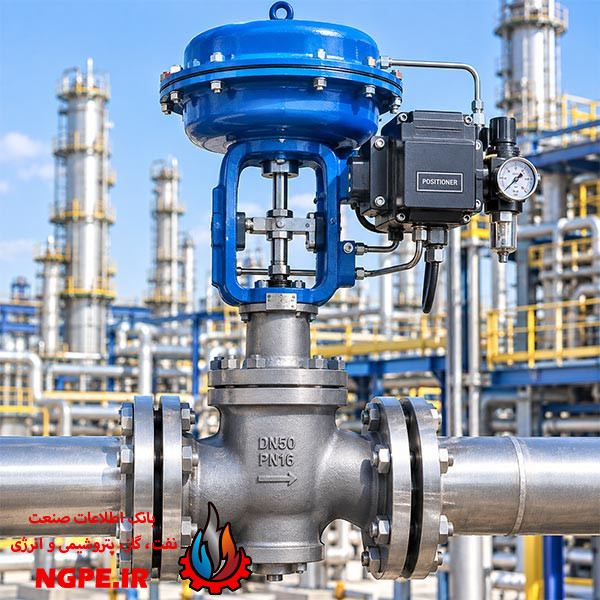

شیر کنترل کروی
مدل کروی یا Globe Control Valve یکی از انواع رایج در صنایع فرایندی است. این مدل امکان کنترل مناسب جریان را فراهم میکند و برای بسیاری از کاربردهای صنعتی استفاده میشود.
شیر کنترل پروانهای
Butterfly Control Valve دارای یک دیسک چرخان است که با تغییر زاویه آن، میزان عبور سیال کنترل میشود. این مدل برای خطوط با قطر بزرگ نیز کاربرد دارد.
شیر کنترل توپی
در Ball Control Valve از یک عضو کروی برای کنترل جریان استفاده میشود. این مدل میتواند برای برخی کاربردهای صنعتی که به ظرفیت عبور مناسب نیاز دارند، مورد استفاده قرار گیرد.
شیر کنترل دیافراگمی
در این مدل، یک دیافراگم مسیر عبور سیال را کنترل میکند. این نوع برای برخی سیالات خورنده یا کاربردهایی که جلوگیری از تماس سیال با بخشهای خاص اهمیت دارد، مناسب است.
انواع عملگر در شیر کنترل
عملگر نقش مهمی در عملکرد Control Valve دارد. سه نوع رایج آن عبارتاند از:
عملگر پنوماتیکی
در این مدل از هوای فشرده برای حرکت مکانیزم استفاده میشود. عملگرهای پنوماتیکی در صنایع فرایندی بسیار رایج هستند.
عملگر الکتریکی
عملگر الکتریکی با استفاده از موتور، موقعیت عضو کنترلی را تغییر میدهد. این مدل در سیستمهایی که دسترسی به هوای فشرده محدود است، کاربرد دارد.
عملگر هیدرولیکی
در عملگرهای هیدرولیکی از فشار سیال برای ایجاد حرکت استفاده میشود. این نوع در کاربردهایی که نیروی زیادی نیاز است، مورد استفاده قرار میگیرد.
کاربرد شیر کنترل چیست؟
Control Valve در بخشهای مختلف صنایع برای کنترل جریان و شرایط فرایندی استفاده میشود. مهمترین کاربردهای آن عبارتاند از:
- کنترل دبی سیالات
- کنترل فشار
- کنترل دما
- کنترل سطح مخازن
- کنترل جریان بخار
- کنترل آب و سیالات فرایندی
- استفاده در پالایشگاهها
- استفاده در صنایع پتروشیمی
- استفاده در نیروگاهها
- استفاده در صنایع شیمیایی
تفاوت شیر کنترل و شیر قطع و وصل
یکی از تفاوتهای مهم این دو تجهیز، نحوه استفاده از آنها است.
شیرهای قطع و وصل معمولاً برای باز یا بسته کردن مسیر جریان استفاده میشوند. در مقابل، Control Valve میتواند موقعیت خود را در چندین حالت مختلف تغییر دهد و میزان جریان را به صورت پیوسته کنترل کند.
به همین دلیل، شیر کنترل بیشتر در حلقههای کنترلی و فرایندهای خودکار مورد استفاده قرار میگیرد.
مزایای استفاده از Control Valve
استفاده از شیر کنترل در سیستمهای صنعتی مزایای مختلفی دارد، از جمله:
- کنترل دقیق جریان
- امکان تنظیم فشار
- کنترل دمای فرایند
- کنترل سطح مخازن
- افزایش پایداری فرایند
- امکان استفاده در سیستمهای اتوماسیون
- کاهش نوسانات فرایندی
- بهبود عملکرد تجهیزات
نکات مهم در انتخاب شیر کنترل
انتخاب Control Valve باید بر اساس شرایط واقعی فرایند انجام شود. مهمترین پارامترهای مورد نیاز عبارتاند از:
- نوع سیال
- فشار ورودی و خروجی
- دمای کاری
- دبی جریان
- سایز خط لوله
- افت فشار
- جنس بدنه
- جنس تریم
- نوع عملگر
- نوع سیگنال کنترلی
- شرایط نصب
انتخاب نادرست میتواند باعث ایجاد افت فشار نامناسب، نویز، لرزش، کاویتاسیون یا عملکرد ضعیف سیستم شود.
نگهداری شیر کنترل
بازرسی و نگهداری منظم برای حفظ عملکرد صحیح Control Valve اهمیت زیادی دارد. نشتی، فرسودگی قطعات داخلی، خرابی عملگر یا تنظیم نادرست پوزیشنر میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
در برنامه تعمیرات دورهای باید وضعیت بدنه، اتصالات، عملگر، پوزیشنر و قطعات داخلی بررسی شود. همچنین عملکرد تجهیز باید با شرایط مورد نیاز فرایند مقایسه شود.
جمعبندی
شیر کنترل یا Control Valve یکی از تجهیزات کلیدی در سیستمهای کنترل صنعتی است. این تجهیز با تغییر میزان عبور سیال، امکان کنترل پارامترهایی مانند دبی، فشار، دما و سطح را فراهم میکند.
Control Valve در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی کاربرد گستردهای دارد. انتخاب صحیح نوع بدنه، تریم، عملگر و پوزیشنر بر اساس شرایط فرایند، نقش مهمی در عملکرد مطمئن سیستم دارد.
