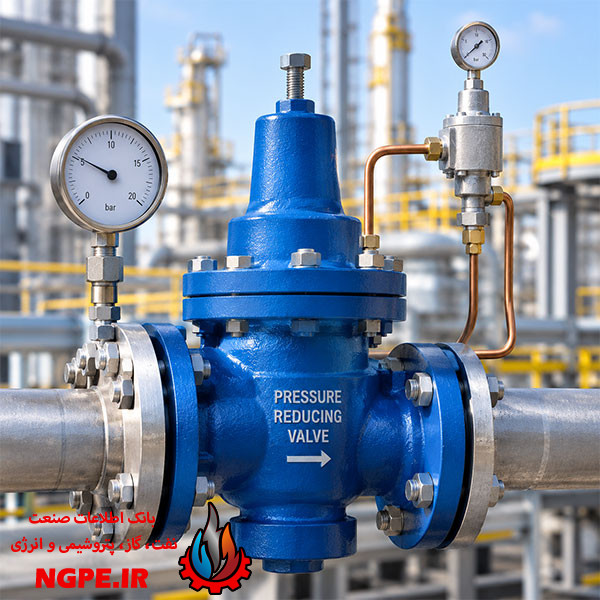

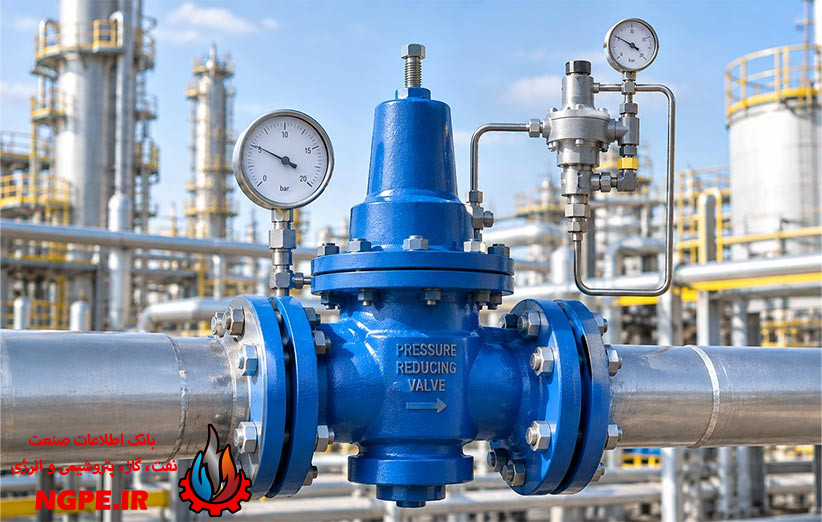

شیر فشار شکن یا Pressure Reducing Valve چیست؟
شیر فشار شکن یا Pressure Reducing Valve یکی از تجهیزات مهم در سیستمهای انتقال سیال است. وظیفه اصلی این تجهیز، کاهش و کنترل فشار ورودی و رساندن آن به یک مقدار مناسب در خروجی است.
در بسیاری از سیستمهای صنعتی، فشار سیال در بخش ورودی بیشتر از مقدار مورد نیاز تجهیزات پاییندست است. در چنین شرایطی، استفاده از شیر فشار شکن باعث میشود فشار خروجی در محدوده مشخصی کنترل شود.
این تجهیز در صنایع مختلف مانند آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهها و تأسیسات ساختمانی کاربرد دارد.
شیر فشار شکن چگونه کار میکند؟
عملکرد Pressure Reducing Valve بر اساس کنترل فشار خروجی انجام میشود. سیال با فشار بالا وارد بدنه میشود و پس از عبور از مسیر داخلی، فشار آن کاهش پیدا میکند.
مکانیزم داخلی با توجه به فشار خروجی، میزان باز بودن مسیر عبور را تنظیم میکند. اگر فشار خروجی افزایش پیدا کند، مسیر عبور محدودتر میشود. در مقابل، کاهش فشار خروجی میتواند باعث باز شدن بیشتر مسیر شود.
به این ترتیب، فشار پاییندست در محدوده تنظیمشده باقی میماند.
اجزای اصلی شیر فشار شکن
ساختار این تجهیز با توجه به مدل و کاربرد متفاوت است. با این حال، معمولاً بخشهای زیر در آن وجود دارند:
- بدنه
- دیسک یا پلاگ
- سیت
- فنر
- دیافراگم
- ساقه
- محفظه کنترل
- اتصالات ورودی و خروجی
در مدلهای پایلوتدار، قطعات کنترلی بیشتری برای تنظیم دقیق فشار وجود دارد.
کاربرد Pressure Reducing Valve چیست؟
شیر فشار شکن در سیستمهایی استفاده میشود که لازم است فشار سیال قبل از ورود به تجهیزات پاییندست کاهش پیدا کند.
برخی از کاربردهای مهم آن عبارتاند از:
- شبکههای انتقال آب
- سیستمهای آبرسانی ساختمان
- خطوط بخار
- صنایع نفت و گاز
- واحدهای پتروشیمی
- نیروگاهها
- سیستمهای هوای فشرده
- تجهیزات فرایندی
- سیستمهای آبیاری
استفاده از این تجهیز میتواند از ورود فشار بیش از حد به بخشهای حساس سیستم جلوگیری کند.
انواع شیر فشار شکن
Pressure Reducing Valve بر اساس ساختار و نحوه کنترل فشار به مدلهای مختلفی تقسیم میشود.
شیر فشار شکن مستقیم
در این مدل، مکانیزم داخلی به صورت مستقیم فشار خروجی را کنترل میکند. ساختار سادهتر باعث شده است این نوع برای بسیاری از کاربردهای عمومی مورد استفاده قرار گیرد.
شیر فشار شکن پایلوتدار
مدل پایلوتدار از یک مدار کنترلی برای تنظیم فشار استفاده میکند. این طراحی معمولاً برای سیستمهایی که به کنترل دقیقتر نیاز دارند، کاربرد بیشتری دارد.
شیر فشار شکن بخار
این مدل برای کاهش و کنترل فشار بخار در خطوط فرایندی و تأسیسات حرارتی استفاده میشود. انتخاب متریال و طراحی مناسب در این کاربرد اهمیت زیادی دارد.
تفاوت شیر فشار شکن و شیر اطمینان
شیر فشار شکن و Safety Valve هر دو با فشار سیال ارتباط دارند، اما وظیفه یکسانی ندارند.
Pressure Reducing Valve برای کاهش و تنظیم فشار در شرایط عادی کارکرد سیستم استفاده میشود. در مقابل، شیر اطمینان یک تجهیز حفاظتی است که هنگام افزایش فشار بیش از محدوده مجاز، برای کاهش خطر آسیب به تجهیزات وارد عمل میشود.
بنابراین یکی از آنها وظیفه کنترل فشار کاری را بر عهده دارد و دیگری برای حفاظت در برابر فشار بیش از حد استفاده میشود.
مزایای استفاده از شیر فشار شکن
استفاده از این تجهیز میتواند مزایای مختلفی برای سیستم داشته باشد. مهمترین موارد عبارتاند از:
- کنترل فشار خروجی
- محافظت از تجهیزات پاییندست
- کاهش فشار اضافی در خطوط
- افزایش پایداری سیستم
- کاهش احتمال آسیب به تجهیزات
- کمک به افزایش عمر مفید برخی قطعات
- بهبود عملکرد تجهیزات حساس به فشار
نکات مهم در انتخاب شیر فشار شکن
انتخاب مدل مناسب باید بر اساس شرایط واقعی سیستم انجام شود. مهمترین پارامترهایی که باید بررسی شوند عبارتاند از:
- فشار ورودی
- فشار خروجی مورد نیاز
- دبی سیال
- نوع سیال
- دمای کاری
- سایز خط لوله
- جنس بدنه
- جنس قطعات داخلی
- نوع اتصال
- محدوده فشار قابل تنظیم
برای کاربردهای صنعتی، توجه به استانداردهای طراحی و مشخصات فنی سازنده نیز اهمیت زیادی دارد.
نگهداری شیر فشار شکن
بازرسی دورهای میتواند به حفظ عملکرد صحیح این تجهیز کمک کند. نشتی، گرفتگی مسیر، فرسودگی دیافراگم یا فنر و تنظیم نامناسب ممکن است باعث تغییر فشار خروجی شود.
در برنامه تعمیرات باید وضعیت بدنه، اتصالات و قطعات داخلی بررسی شود. همچنین فشار ورودی و خروجی باید با مقادیر مورد نیاز سیستم مقایسه شود.
در صورت مشاهده نوسان فشار یا عملکرد غیرعادی، بررسی تخصصی تجهیز ضروری است.
جمعبندی
شیر فشار شکن یا Pressure Reducing Valve برای کاهش و کنترل فشار سیال در بخشهای مختلف یک سیستم استفاده میشود. این تجهیز با تنظیم جریان عبوری، فشار خروجی را در محدوده مورد نظر نگه میدارد.
از این تجهیز در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهها و تأسیسات استفاده میشود. انتخاب صحیح بر اساس فشار، دما، دبی، نوع سیال و شرایط کاری، نقش مهمی در عملکرد مناسب آن دارد.
