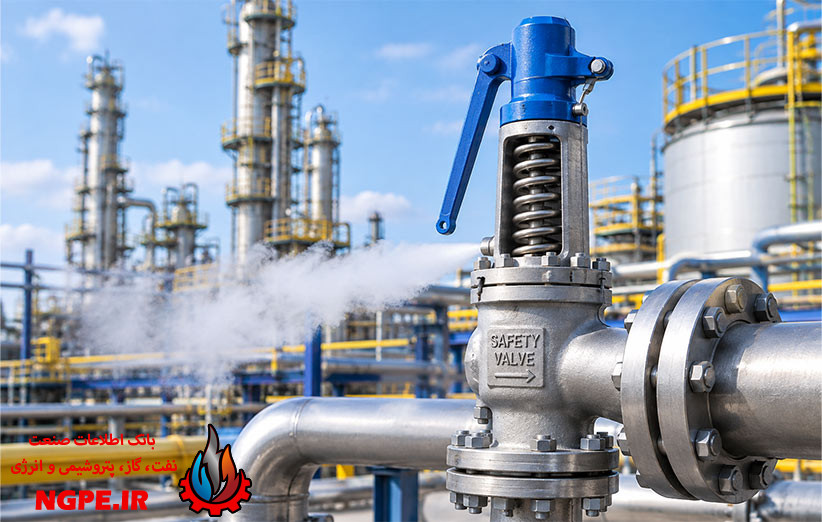

شیر اطمینان یا Safety Valve چیست؟
شیر اطمینان یا Safety Valve یکی از تجهیزات مهم در سیستمهای تحت فشار است. این تجهیز برای جلوگیری از افزایش بیش از حد فشار و محافظت از تجهیزات مورد استفاده قرار میگیرد.
در بسیاری از صنایع، مخازن، خطوط لوله و تجهیزات فرایندی با فشار بالا کار میکنند. اگر فشار از محدوده مجاز بیشتر شود، احتمال آسیب به تجهیزات افزایش پیدا میکند. شیر اطمینان در چنین شرایطی وارد عمل میشود و با تخلیه بخشی از سیال، فشار را کاهش میدهد.
شیر اطمینان چگونه کار میکند؟
عملکرد Safety Valve بر اساس یک فشار تنظیمشده انجام میشود. تا زمانی که فشار سیستم در محدوده مجاز قرار داشته باشد، مسیر خروجی بسته باقی میماند.
با افزایش فشار و رسیدن آن به مقدار تنظیمشده، نیروی واردشده به مکانیزم داخلی افزایش پیدا میکند. در این حالت، دریچه باز میشود و بخشی از سیال از سیستم خارج خواهد شد.
پس از کاهش فشار و رسیدن آن به محدوده مناسب، مکانیزم دوباره به حالت بسته برمیگردد. به این ترتیب، از ادامه افزایش فشار جلوگیری میشود.
اجزای اصلی Safety Valve
ساختار این تجهیز بسته به نوع و کاربرد آن متفاوت است، اما معمولاً از بخشهای زیر تشکیل میشود:
- بدنه
- نازل ورودی
- دیسک
- فنر
- سیت
- محور
- کلاهک یا کاور
- مکانیزم تنظیم فشار
هر یک از این قطعات در عملکرد صحیح مجموعه نقش مشخصی دارند. کیفیت ساخت و انتخاب متریال مناسب نیز اهمیت زیادی دارد.
کاربرد شیر اطمینان چیست؟
Safety Valve در صنایع مختلف برای محافظت از تجهیزات تحت فشار استفاده میشود. برخی از مهمترین کاربردهای آن عبارتاند از:
- محافظت از مخازن تحت فشار
- استفاده در بویلرها و سیستمهای بخار
- حفاظت از خطوط فرایندی
- استفاده در صنایع نفت و گاز
- کاربرد در پالایشگاهها
- استفاده در صنایع پتروشیمی
- حفاظت از کمپرسورها
- استفاده در سیستمهای حرارتی
- محافظت از تجهیزات تولید و انتقال سیالات
انتخاب نوع مناسب باید بر اساس فشار، دما، نوع سیال و شرایط کاری انجام شود.
انواع شیر اطمینان
این تجهیزات بر اساس طراحی و نحوه عملکرد به انواع مختلفی تقسیم میشوند.

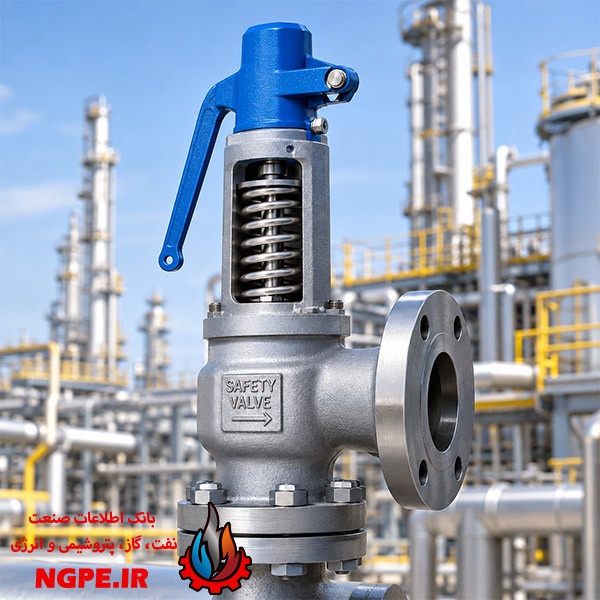

۱. نوع فنری
مدل فنری یکی از رایجترین انواع Safety Valve است. در این ساختار، یک فنر نیروی لازم برای بسته نگه داشتن مسیر را ایجاد میکند.
فشار عملکرد با تنظیم نیروی فنر تعیین میشود. این مدل به دلیل ساختار نسبتاً ساده، در بسیاری از سیستمهای صنعتی کاربرد دارد.
۲. نوع پایلوتدار
در مدل پایلوتدار، یک مکانیزم کنترلی کوچک وظیفه کنترل عملکرد اصلی را بر عهده دارد. این طراحی میتواند برای سیستمهایی با فشار بالا یا شرایط کاری خاص مناسب باشد.
۳. نوع اهرمی
در برخی مدلها از یک اهرم برای کمک به عملکرد مکانیزم استفاده میشود. این ساختار در کاربردهای مشخص صنعتی مورد استفاده قرار میگیرد.
تفاوت Safety Valve و Relief Valve
اصطلاحهای Safety Valve و Relief Valve گاهی به جای یکدیگر استفاده میشوند، اما از نظر عملکرد و کاربرد تفاوتهایی دارند.
Safety Valve معمولاً برای حفاظت در برابر افزایش فشار، بهخصوص در سیستمهای گازی و بخار، طراحی میشود. در مقابل، Relief Valve بیشتر در سیستمهای حاوی مایعات مورد استفاده قرار میگیرد و معمولاً با افزایش تدریجی فشار، بازشدن آن نیز به شکل متناسبتری انجام میشود.
با این حال، تفاوت دقیق این دو تجهیز به استاندارد، طراحی و کاربرد سیستم بستگی دارد.
چرا استفاده از Safety Valve اهمیت دارد؟
افزایش کنترلنشده فشار میتواند باعث آسیب به تجهیزات و توقف فرایند شود. در شرایط شدیدتر، احتمال پارگی مخزن یا خرابی بخشهای مختلف سیستم نیز وجود دارد.
استفاده از یک تجهیز حفاظتی مناسب میتواند ریسک ناشی از فشار اضافی را کاهش دهد. به همین دلیل، Safety Valve در بسیاری از واحدهای صنعتی به عنوان یکی از تجهیزات مهم ایمنی مورد استفاده قرار میگیرد.
نکات مهم در انتخاب شیر اطمینان
برای انتخاب مدل مناسب باید شرایط عملیاتی سیستم به دقت بررسی شود. مهمترین عوامل عبارتاند از:
- فشار کاری
- فشار تنظیمی
- حداکثر فشار مجاز
- دمای سیال
- نوع سیال
- ظرفیت تخلیه مورد نیاز
- جنس بدنه و قطعات داخلی
- سایز اتصال
- شرایط نصب
- استانداردهای مورد نیاز
انتخاب نادرست میتواند باعث عملکرد نامناسب تجهیز شود. بنابراین بهتر است انتخاب و سایزینگ بر اساس اطلاعات واقعی فرایند و استانداردهای مربوط انجام شود.
نگهداری Safety Valve
بازرسی و نگهداری منظم برای اطمینان از عملکرد صحیح این تجهیز ضروری است. تجمع آلودگی، خوردگی، آسیب به فنر یا سیت و تنظیم نادرست میتواند عملکرد آن را تحت تأثیر قرار دهد.
در برنامه تعمیرات دورهای باید وضعیت ظاهری، اتصالات، نشتی و عملکرد مکانیزم بررسی شود. همچنین تست و تنظیم فشار باید طبق دستورالعمل سازنده و استانداردهای مربوط انجام شود.
جمعبندی
شیر اطمینان یا Safety Valve یک تجهیز حفاظتی مهم برای سیستمهای تحت فشار است. وظیفه اصلی آن جلوگیری از افزایش فشار فراتر از محدوده مجاز و کاهش خطر آسیب به تجهیزات است.
این تجهیز در صنایعی مانند نفت، گاز، پتروشیمی، نیروگاه و صنایع فرایندی کاربرد گستردهای دارد. انتخاب صحیح، نصب اصولی و انجام بازرسیهای دورهای نقش مهمی در عملکرد مطمئن آن دارد.
