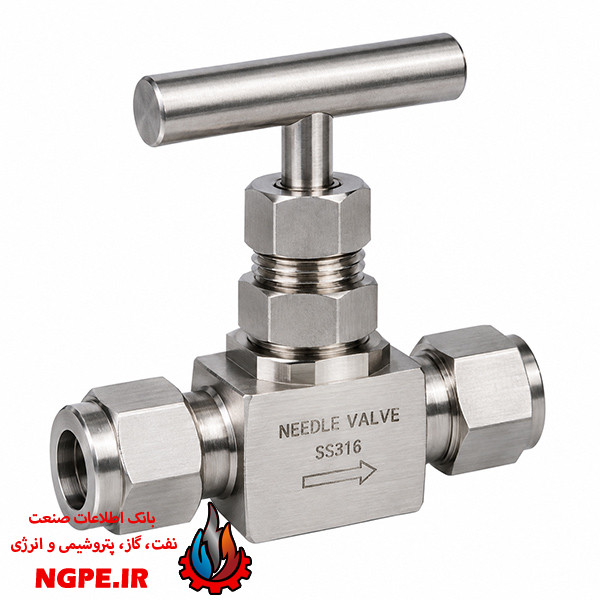

شیر سوزنی یا Needle Valve چیست؟
شیر سوزنی یا Needle Valve یکی از انواع شیرآلات صنعتی است که برای کنترل دقیق جریان سیالات به کار میرود. این تجهیز به دلیل داشتن یک عضو مخروطی و باریک در قسمت داخلی، امکان تنظیم تدریجی میزان عبور سیال را فراهم میکند.
در بسیاری از سیستمهای صنعتی، تنها قطع و وصل جریان کافی نیست. گاهی لازم است دبی سیال با دقت زیادی تنظیم شود. در چنین شرایطی، استفاده از شیر سوزنی میتواند راهکار مناسبی باشد.
این نوع شیر در صنایع نفت و گاز، پتروشیمی، نیروگاهها، سیستمهای ابزار دقیق، هیدرولیک و پنوماتیک کاربرد دارد.
شیر سوزنی چیست؟
شیر سوزنی نوعی شیر کنترل جریان است که با هدف تنظیم دقیق دبی سیال طراحی شده است. نام آن نیز از شکل عضو داخلی شیر گرفته شده؛ زیرا قسمت انتهایی این عضو ظاهری شبیه سوزن دارد.
هنگام چرخاندن دسته، سوزن داخلی به سمت نشیمنگاه حرکت میکند. در نتیجه، فضای عبور سیال تغییر خواهد کرد. به این ترتیب میتوان مقدار جریان را به صورت تدریجی کاهش یا افزایش داد.
برخلاف برخی شیرها که بیشتر برای قطع و وصل مسیر استفاده میشوند، این مدل بیشتر روی کنترل و تنظیم جریان تمرکز دارد.
شیر سوزنی چگونه کار میکند؟
عملکرد این تجهیز بر اساس حرکت یک سوزن مخروطی در داخل مسیر جریان انجام میشود. با چرخاندن دسته، ساقه حرکت کرده و موقعیت سوزن نسبت به نشیمنگاه تغییر میکند.
در حالت باز، فضای بیشتری برای عبور سیال وجود دارد. با نزدیک شدن سوزن به نشیمنگاه، مسیر محدودتر میشود و در نتیجه دبی کاهش پیدا میکند.
به دلیل شکل مخروطی سوزن، حتی تغییرات کوچک در موقعیت آن میتواند روی میزان جریان تأثیر بگذارد. همین ویژگی، امکان کنترل نسبتاً دقیق سیال را فراهم میکند.

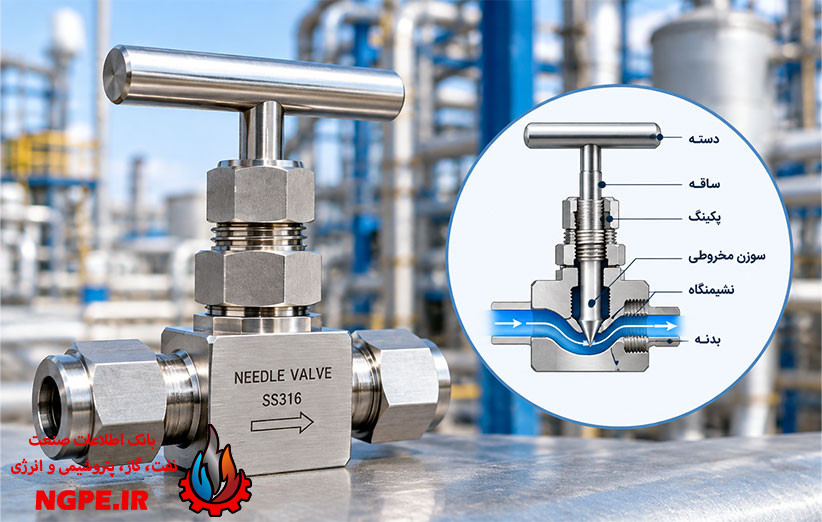

اجزای اصلی شیر سوزنی
ساختار این تجهیز نسبتاً ساده است. با این حال، هر بخش وظیفه مشخصی دارد و عملکرد صحیح مجموعه به هماهنگی میان این قطعات وابسته است.
1. بدنه
بدنه، بخش اصلی شیر محسوب میشود و سایر قطعات روی آن قرار میگیرند. جنس آن نیز بر اساس فشار، دما، نوع سیال و شرایط محیطی انتخاب میشود.
2. سوزن یا پلاگ مخروطی
مهمترین قسمت عملکردی، عضو مخروطی داخل شیر است. حرکت همین قطعه باعث تغییر سطح مقطع عبور سیال میشود.
3. ساقه
ساقه حرکت دسته را به بخش داخلی منتقل میکند. بنابراین با چرخاندن دسته، سوزن نیز جابهجا خواهد شد.
4. نشیمنگاه
نشیمنگاه محل قرارگیری سوزن در هنگام بسته شدن است. کیفیت ساخت این قسمت نقش مهمی در آببندی و جلوگیری از نشتی دارد.
5. دسته
اپراتور از طریق دسته میتواند میزان باز بودن شیر را تغییر دهد. در برخی مدلهای خاص، به جای عملکرد دستی از مکانیزمهای کنترلی استفاده میشود.
6. پکینگ و اجزای آببندی
این قطعات برای جلوگیری از نشت سیال از اطراف ساقه به کار میروند. انتخاب صحیح آببندها نیز باید متناسب با فشار، دما و نوع سیال انجام شود.
انواع شیر سوزنی
این تجهیزات را میتوان بر اساس شکل بدنه، نوع اتصال و کاربرد دستهبندی کرد. چند نمونه رایج عبارتاند از:
شیر سوزنی مستقیم
در این مدل، ورودی و خروجی تقریباً در یک راستا قرار دارند. طراحی ساده آن باعث شده در بسیاری از خطوط فرآیندی و مدارهای ابزار دقیق مورد استفاده قرار گیرد.
شیر سوزنی زاویهای
در مدل زاویهای، مسیر ورودی و خروجی نسبت به یکدیگر زاویه دارند. چنین ساختاری در بعضی سیستمهای لولهکشی میتواند به تغییر جهت جریان کمک کند.
شیر سوزنی ابزار دقیق
این مدل بیشتر در مدارهای ابزار دقیق و سیستمهای اندازهگیری کاربرد دارد. دقت در تنظیم جریان و قابلیت آببندی مناسب، از ویژگیهای مهم آن محسوب میشود.
شیر سوزنی هیدرولیک
در سیستمهای هیدرولیکی، کنترل جریان روغن یا سایر سیالات اهمیت زیادی دارد. به همین دلیل از مدلهای مخصوص این کاربرد برای تنظیم جریان استفاده میشود.
شیر سوزنی پنوماتیک
در مدارهای پنوماتیکی میتوان از این تجهیز برای تنظیم جریان هوای فشرده یا برخی گازها استفاده کرد. انتخاب مدل مناسب باید بر اساس فشار کاری و نوع سیال انجام شود.
کاربردهای شیر سوزنی
قابلیت تنظیم دقیق جریان باعث شده این تجهیز در بخشهای مختلف صنعتی مورد استفاده قرار گیرد. مهمترین کاربردها شامل موارد زیر است:
- سیستمهای ابزار دقیق
- خطوط انتقال سیالات
- تجهیزات آزمایشگاهی
- سیستمهای هیدرولیک
- سیستمهای پنوماتیک
- صنایع نفت و گاز
- صنایع پتروشیمی
- نیروگاهها
- واحدهای فرآیندی
- سیستمهای اندازهگیری فشار و دبی
- خطوط نمونهگیری
- تجهیزات کنترل جریان
در سیستمهای ابزار دقیق، این شیر میتواند مقدار جریان ورودی به تجهیزات اندازهگیری یا بخشهای مختلف فرآیند را کنترل کند.
مزایای شیر سوزنی
استفاده از این تجهیز در کاربردهای مناسب، مزایای مختلفی به همراه دارد.
کنترل دقیق جریان
مهمترین مزیت شیر سوزنی، قابلیت تنظیم تدریجی دبی است. طراحی مخروطی عضو داخلی باعث میشود تغییرات جریان با دقت مناسبی انجام شود.
تنظیم تدریجی
اپراتور میتواند میزان باز بودن شیر را مرحلهبهمرحله تغییر دهد. این ویژگی در فرآیندهایی که کنترل دقیق سیال اهمیت دارد، بسیار کاربردی است.
آببندی مناسب
در صورت انتخاب صحیح مدل و استفاده از متریال مناسب، امکان ایجاد آببندی مطلوب وجود دارد. کیفیت نشیمنگاه و اجزای آببندی نیز در این موضوع تأثیرگذار است.
ساختار نسبتاً ساده
ساختار مکانیکی ساده بسیاری از مدلها، فرآیند بازرسی و نگهداری را آسانتر میکند.
مناسب برای ابزار دقیق
ابعاد مناسب و قابلیت کنترل جریان، استفاده از این تجهیزات را در بسیاری از مدارهای ابزار دقیق امکانپذیر کرده است.
معایب شیر سوزنی
با وجود مزایای متعدد، این تجهیز برای همه کاربردها انتخاب مناسبی نیست.
یکی از محدودیتهای مهم آن، افت فشار نسبتاً زیاد در مسیر عبور سیال است. طراحی داخلی شیر برای کنترل دقیق جریان انجام شده و همین موضوع میتواند مقاومت بیشتری در برابر عبور سیال ایجاد کند.
از طرف دیگر، باز و بسته کردن آن معمولاً نسبت به شیرهایی که برای قطع و وصل سریع طراحی شدهاند، زمان بیشتری نیاز دارد. بنابراین برای سیستمهایی که به عملکرد سریع احتیاج دارند، باید گزینههای دیگری نیز بررسی شوند.
تفاوت شیر سوزنی با شیر توپی
شیر سوزنی و شیر توپی یا Ball Valve از نظر ساختار و کاربرد تفاوت دارند.
شیر سوزنی بیشتر برای تنظیم دقیق و تدریجی جریان مورد استفاده قرار میگیرد. در مقابل، شیر توپی معمولاً برای قطع و وصل سریع جریان انتخاب میشود.
شیر توپی میتواند با چرخش کوتاه دسته، مسیر جریان را باز یا بسته کند. اما برای تنظیم بسیار دقیق دبی، طراحی شیر سوزنی معمولاً کنترل بیشتری در اختیار کاربر قرار میدهد.
بنابراین انتخاب بین این دو به عواملی مانند نوع فرآیند، فشار، دما، نوع سیال و هدف اصلی سیستم بستگی دارد.
تفاوت شیر سوزنی با شیر کروی
شیر کروی یا Globe Valve نیز برای کنترل جریان مورد استفاده قرار میگیرد، اما طراحی آن با شیر سوزنی متفاوت است.
شیر کروی معمولاً در خطوط فرآیندی و کاربردهای مختلف برای کنترل جریان استفاده میشود. در مقابل، شیر سوزنی بیشتر برای مدارهایی که به تنظیم دقیق جریان و کنترل دبیهای پایین نیاز دارند، مورد توجه قرار میگیرد.
در نتیجه، هنگام انتخاب باید شرایط واقعی سیستم و مشخصات فنی هر دو تجهیز بررسی شود.
جنس شیر سوزنی
متریال بدنه و قطعات داخلی باید متناسب با شرایط کاری انتخاب شود. نوع سیال، فشار، دما و میزان خوردگی محیط از مهمترین عوامل مؤثر بر این انتخاب هستند.
برخی از متریالهای رایج عبارتاند از:
- فولاد کربنی
- فولاد ضدزنگ یا استنلس استیل
- برنج
- آلیاژهای مقاوم در برابر خوردگی
- آلیاژهای مخصوص برای شرایط دما و فشار بالا
برای مثال، در محیطهای خورنده استفاده از متریال نامناسب میتواند موجب خوردگی و کاهش عمر مفید تجهیز شود.
نکات مهم هنگام خرید شیر سوزنی
پیش از خرید باید مشخصات فنی سیستم به دقت بررسی شود. مهمترین موارد عبارتاند از:
فشار کاری
مدل انتخابشده باید توان تحمل فشار کاری سیستم را داشته باشد. همچنین حداکثر فشار مجاز شیر باید با شرایط عملیاتی مطابقت داشته باشد.
دمای کاری
دمای سیال روی انتخاب جنس بدنه، نشیمنگاه و آببندها تأثیر مستقیم دارد.
نوع سیال
مایع، گاز، بخار و سیالات خورنده نیازهای متفاوتی دارند. بنابراین انتخاب شیر بدون توجه به نوع سیال میتواند باعث کاهش عملکرد یا ایجاد نشتی شود.
سایز و نوع اتصال
ابعاد و نوع اتصال باید با لوله، تجهیزات و اتصالات موجود در سیستم سازگار باشد.
جنس بدنه و قطعات داخلی
برای محیطهای خورنده یا شرایط دما و فشار بالا، انتخاب متریال مناسب اهمیت بیشتری پیدا میکند.
میزان دقت مورد نیاز
اگر هدف، کنترل دقیق دبی است، باید محدوده تنظیم و مشخصات عملکردی مدل مورد نظر بررسی شود.
نگهداری شیر سوزنی
بازرسی منظم میتواند به افزایش عمر مفید این تجهیز کمک کند. برای نگهداری صحیح بهتر است موارد زیر به صورت دورهای بررسی شوند:
- وجود نشتی در بدنه و اتصالات
- وضعیت پکینگ و آببندها
- عملکرد صحیح دسته و ساقه
- وجود خوردگی روی بدنه
- وضعیت نشیمنگاه و عضو داخلی
- میزان سفتی یا روان بودن حرکت ساقه
- سازگاری شیر با فشار و دمای سیستم
همچنین نباید برای باز یا بسته کردن شیر از نیروی بیش از حد استفاده کرد. این کار ممکن است به ساقه، رزوه یا بخش داخلی آسیب برساند.
آیا شیر سوزنی برای قطع و وصل جریان مناسب است؟
این تجهیز میتواند مسیر جریان را مسدود کند، اما کاربرد اصلی آن تنظیم دقیق جریان است.
اگر یک سیستم به باز و بسته شدن سریع و مکرر نیاز داشته باشد، معمولاً شیرهایی مانند شیر توپی گزینه مناسبتری برای بررسی هستند. در مقابل، زمانی که کنترل تدریجی دبی اهمیت دارد، استفاده از شیر سوزنی منطقیتر خواهد بود.
جمعبندی
شیر سوزنی یا Needle Valve یکی از تجهیزات کاربردی در سیستمهای صنعتی و ابزار دقیق است که برای کنترل دقیق و تدریجی جریان سیالات به کار میرود.
ساختار مخروطی عضو داخلی، امکان تغییر تدریجی سطح عبور سیال را فراهم میکند. به همین دلیل این تجهیز در صنایع نفت و گاز، پتروشیمی، نیروگاهها، سیستمهای هیدرولیک، پنوماتیک و مدارهای ابزار دقیق کاربرد دارد.
برای انتخاب صحیح نیز باید عواملی مانند فشار کاری، دمای سیال، نوع سیال، جنس بدنه، نوع اتصال و میزان دقت مورد نیاز در نظر گرفته شود.
در نهایت، زمانی که یک سیستم به تنظیم دقیق جریان در دبیهای کنترلشده نیاز دارد، شیر سوزنی میتواند یکی از گزینههای مناسب برای بررسی باشد.
