شیر یکطرفه یا Check Valve چیست و چه کاربردی دارد؟
شیر یکطرفه یا Check Valve یکی از تجهیزات مهم در سیستمهای لولهکشی و فرایندی است که برای کنترل جهت حرکت سیال مورد استفاده قرار میگیرد. وظیفه اصلی این تجهیز، اجازه دادن به عبور سیال در یک جهت و جلوگیری از برگشت آن در مسیر لوله است.
این نوع شیر در صنایع مختلف از جمله نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها، تأسیسات آب و فاضلاب و سیستمهای صنعتی کاربرد گستردهای دارد. عملکرد خودکار و عدم نیاز به اپراتور برای باز و بسته کردن، یکی از مهمترین ویژگیهای آن محسوب میشود.
شیر یکطرفه چگونه کار میکند؟
عملکرد Check Valve بر اساس اختلاف فشار بین ورودی و خروجی انجام میشود. زمانی که فشار سیال در قسمت ورودی بیشتر از فشار خروجی باشد، مکانیزم داخلی شیر باز شده و سیال از مسیر عبور میکند.
اگر جهت جریان تغییر کند یا فشار خروجی افزایش پیدا کند، قطعه داخلی شیر بهصورت خودکار به حالت بسته برمیگردد. در نتیجه، از برگشت سیال به سمت تجهیزات بالادست جلوگیری میشود.
این عملکرد ساده باعث شده است که شیر یکطرفه در بسیاری از سیستمها بهعنوان یک تجهیز حفاظتی مورد استفاده قرار گیرد.
اجزای اصلی Check Valve
ساختار این شیر با توجه به نوع طراحی متفاوت است، اما اجزای اصلی آن معمولاً شامل موارد زیر میشود:
- بدنه یا Body
- دیسک یا عضو مسدودکننده
- نشیمنگاه یا Seat
- محور یا Hinge/Stem در برخی مدلها
- فنر در مدلهای فنردار
- اتصالات ورودی و خروجی
جنس بدنه و قطعات داخلی بر اساس نوع سیال، فشار، دما و شرایط کاری انتخاب میشود. فولاد کربنی، فولاد ضدزنگ، چدن و آلیاژهای مختلف از جمله مواد مورد استفاده در ساخت این تجهیزات هستند.
انواع شیر یکطرفه
Check Valveها بر اساس نوع مکانیزم و کاربرد، در مدلهای مختلفی تولید میشوند. انتخاب نوع مناسب به عواملی مانند فشار کاری، سرعت جریان، دما، نوع سیال و فضای نصب بستگی دارد.

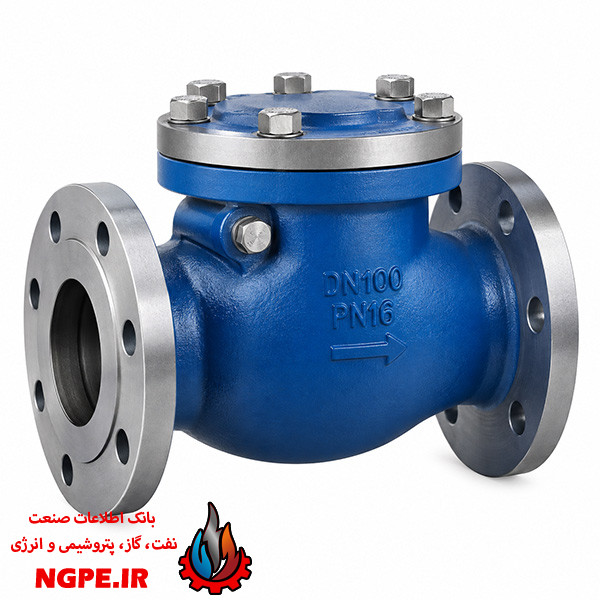

1. شیر یکطرفه لولایی یا Swing Check Valve
در این مدل، دیسک شیر به کمک یک لولا حرکت میکند. با ایجاد جریان در جهت صحیح، دیسک کنار رفته و مسیر باز میشود. هنگام برگشت جریان، دیسک روی نشیمنگاه قرار گرفته و مسیر را مسدود میکند.
این مدل برای بسیاری از خطوط فرایندی و لولهکشیهای صنعتی مورد استفاده قرار میگیرد.
2. شیر یکطرفه پیستونی یا Piston Check Valve
در این نوع، یک پیستون یا پلاگ داخلی وظیفه کنترل جریان را بر عهده دارد. طراحی آن امکان کنترل مناسب جریان را فراهم میکند و در برخی خطوط فرایندی با فشار نسبتاً بالا مورد استفاده قرار میگیرد.
3. شیر یکطرفه ویفری یا Wafer Check Valve
این مدل دارای ساختاری فشرده و وزن نسبتاً کم است و بین فلنجهای خط نصب میشود. ابعاد مناسب آن باعث شده در سیستمهایی که فضای نصب محدود است، گزینه کاربردی باشد.
4. شیر یکطرفه فنری یا Spring Check Valve
در این مدل، یک فنر برای بازگرداندن عضو داخلی به وضعیت بسته استفاده میشود. یکی از مزایای آن، بسته شدن سریع مسیر در زمان تغییر جهت جریان است.
5. شیر یکطرفه دیافراگمی
در مدل دیافراگمی، یک دیافراگم انعطافپذیر وظیفه کنترل عبور سیال را بر عهده دارد. این طراحی در برخی کاربردهای خاص و سیستمهایی که کنترل جریان برگشتی اهمیت دارد، استفاده میشود.
کاربردهای شیر یکطرفه
شیرهای یکطرفه در بسیاری از سیستمهای صنعتی و تأسیساتی نصب میشوند. مهمترین کاربردهای آن عبارتاند از:
- جلوگیری از برگشت سیال در خطوط لوله
- حفاظت از پمپها در برابر جریان معکوس
- جلوگیری از برگشت آب در سیستمهای آبرسانی
- استفاده در خطوط بخار و گاز
- حفاظت از کمپرسورها و تجهیزات فرایندی
- استفاده در سیستمهای نفت و گاز
- کاربرد در پالایشگاهها و مجتمعهای پتروشیمی
- استفاده در نیروگاهها
- جلوگیری از تخلیه ناخواسته سیال از یک بخش سیستم به بخش دیگر
مزایای استفاده از Check Valve
استفاده از این تجهیز در سیستمهای انتقال سیال مزایای مختلفی دارد، از جمله:
عملکرد خودکار:
برای باز و بسته شدن معمولاً به اپراتور یا سیستم کنترلی خارجی نیاز ندارد.
جلوگیری از جریان معکوس:
مهمترین وظیفه آن جلوگیری از برگشت سیال در مسیر است.
حفاظت از تجهیزات:
میتواند از تجهیزاتی مانند پمپ و کمپرسور در برابر اثرات جریان برگشتی محافظت کند.
تنوع در طراحی:
این تجهیزات در اندازهها، متریالها و طرحهای مختلف تولید میشوند و برای شرایط کاری متفاوت قابل انتخاب هستند.
نصب در مسیرهای مختلف:
بسته به مدل، امکان استفاده در خطوط افقی یا عمودی وجود دارد.
تفاوت شیر یکطرفه با سایر شیرهای صنعتی
تفاوت اصلی Check Valve با بسیاری از شیرهای صنعتی در نحوه عملکرد آن است. شیرهایی مانند Gate Valve، Globe Valve و Ball Valve معمولاً برای قطع، وصل یا کنترل جریان توسط اپراتور یا عملگر مورد استفاده قرار میگیرند.
در مقابل، شیر یکطرفه بهطور معمول بدون فرمان مستقیم، بر اساس شرایط فشار و جهت جریان عمل میکند. به همین دلیل بیشتر نقش حفاظتی دارد و برای جلوگیری از برگشت سیال در سیستم به کار میرود.
نکات مهم در انتخاب شیر یکطرفه
برای انتخاب صحیح این تجهیز باید شرایط کاری سیستم بهدقت بررسی شود. مهمترین عوامل عبارتاند از:
فشار کاری
حداکثر فشار سیستم باید با محدوده مجاز شیر مطابقت داشته باشد. انتخاب نادرست میتواند باعث آسیب به تجهیز یا کاهش ایمنی سیستم شود.
دمای سیال
دمای کاری روی انتخاب متریال بدنه، نشیمنگاه و قطعات داخلی تأثیر مستقیم دارد.
نوع سیال
مایعات، گازها، بخار و سیالات خورنده به طراحی و متریال متفاوتی نیاز دارند.
اندازه خط لوله
سایز شیر باید با قطر و مشخصات خط لوله هماهنگ باشد.
سرعت جریان
سرعت بالای سیال میتواند باعث ایجاد ضربه، لرزش یا سایش در مکانیزم داخلی شود. بنابراین سرعت جریان باید هنگام انتخاب مدل مناسب مورد توجه قرار گیرد.
افت فشار
هر تجهیزی که در مسیر جریان نصب میشود میتواند مقداری افت فشار ایجاد کند. به همین دلیل میزان افت فشار مجاز سیستم باید بررسی شود.
شیر یکطرفه و پدیده ضربه قوچ
یکی از نکات مهم در طراحی سیستمهای لولهکشی، توجه به Water Hammer یا ضربه قوچ است. بسته شدن ناگهانی عضو داخلی شیر میتواند در برخی شرایط باعث ایجاد موج فشار در خط شود.
انتخاب مدل مناسب و بررسی سرعت جریان، نحوه بسته شدن و شرایط عملکرد سیستم میتواند به کاهش این مشکل کمک کند. در خطوط حساس، طراحی صحیح سیستم و استفاده از تجهیزات مناسب برای کنترل فشار اهمیت زیادی دارد.

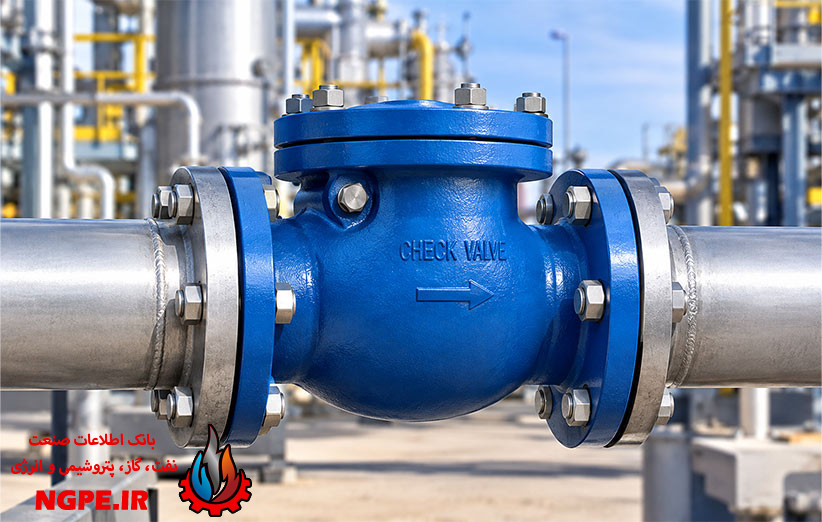

روش نصب شیر یکطرفه
نصب صحیح تأثیر زیادی بر عملکرد و طول عمر این تجهیز دارد. پیش از نصب باید جهت جریان مشخصشده روی بدنه بررسی شود. فلش روی بدنه معمولاً جهت مجاز عبور سیال را نشان میدهد.
همچنین باید اطمینان حاصل شود که خط لوله از آلودگی، ذرات اضافی و مواد خارجی پاک باشد. در برخی مدلها نیز موقعیت نصب اهمیت دارد و باید مطابق دستورالعمل سازنده انجام شود.
نگهداری و بازرسی
اگرچه Check Valve معمولاً عملکردی خودکار دارد، اما در سیستمهای حساس باید بهصورت دورهای مورد بازرسی قرار گیرد.
مواردی مانند نشتی، خوردگی، گیر کردن دیسک، آسیب به نشیمنگاه، لرزش غیرعادی و افت فشار بیش از حد میتوانند نشانه وجود مشکل باشند.
برنامه بازرسی باید متناسب با اهمیت خط، نوع سیال، شرایط کاری و دستورالعمل سازنده تعیین شود.
جمعبندی
شیر یکطرفه یا Check Valve یکی از تجهیزات مهم برای جلوگیری از برگشت سیال در سیستمهای لولهکشی است. این تجهیز با استفاده از اختلاف فشار و مکانیزم داخلی خود، اجازه عبور سیال در جهت مشخص را میدهد و هنگام معکوس شدن جریان، مسیر را میبندد.
مدلهای مختلفی مانند Swing، Piston، Wafer و Spring Check Valve برای کاربردهای متفاوت وجود دارند. انتخاب صحیح نوع شیر باید بر اساس عواملی مانند فشار، دما، نوع سیال، سایز خط، سرعت جریان و شرایط نصب انجام شود.
استفاده صحیح از این تجهیز میتواند به حفاظت از پمپها، کمپرسورها و سایر تجهیزات فرایندی کمک کرده و از بروز مشکلات ناشی از جریان معکوس جلوگیری کند.
