تفاوت Control Valve و On-Off Valve چیست؟
در صنایع نفت، گاز، پتروشیمی و نیروگاهی، انتخاب شیر مناسب اهمیت زیادی دارد. هر شیر وظیفه مشخصی در سیستم فرایندی انجام میدهد.
دو نمونه پرکاربرد در این حوزه، Control Valve و On-Off Valve هستند. این دو تجهیز از نظر عملکرد، نحوه کار و کاربرد تفاوتهایی دارند.
در ادامه، تفاوت Control Valve و On-Off Valve را به زبان ساده بررسی میکنیم.
Control Valve چیست؟
Control Valve یا شیر کنترل برای تنظیم مقدار جریان سیال در خط فرایندی به کار میرود. این تجهیز میتواند موقعیت خود را در محدوده بین حالت کاملاً باز و کاملاً بسته تغییر دهد.
سیستم کنترل، فرمان لازم را به عملگر ارسال میکند. عملگر نیز موقعیت شیر را تغییر میدهد. به این ترتیب، اپراتور یا سیستم اتوماسیون میتواند جریان سیال را با دقت بیشتری تنظیم کند.
شیر کنترل فقط روی مقدار جریان اثر نمیگذارد. در بسیاری از فرایندها، از آن برای کنترل متغیرهایی مانند فشار، دما و سطح نیز استفاده میکنند.
On-Off Valve چیست؟
On-Off Valve یا شیر قطع و وصل وظیفه سادهتری دارد. این شیر مسیر عبور سیال را باز یا بسته میکند.
در حالت عادی، شیر در یکی از دو موقعیت اصلی قرار میگیرد:
- کاملاً باز
- کاملاً بسته
به همین دلیل، On-Off Valve را برای قطع جریان، وصل جریان، جداسازی تجهیزات و برخی عملکردهای اضطراری به کار میبرند.
برای نمونه، یک شیر توپی مجهز به عملگر پنوماتیکی میتواند با دریافت فرمان، مسیر را باز یا بسته کند.

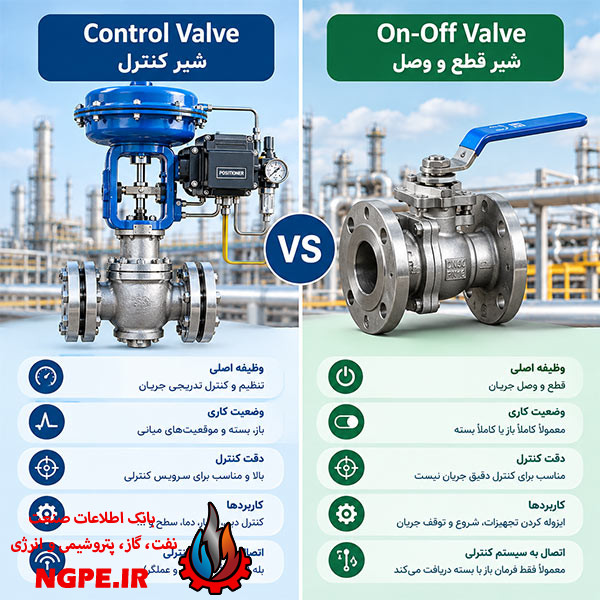

تفاوت اصلی Control Valve و On-Off Valve
تفاوت اصلی این دو تجهیز به نحوه کنترل جریان مربوط میشود.

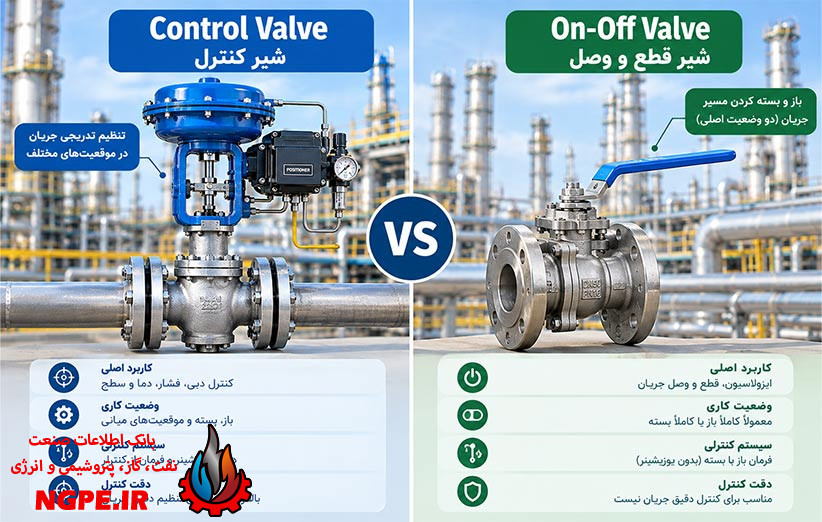

Control Valve مقدار عبور سیال را به صورت تدریجی تغییر میدهد. در مقابل، On-Off Valve معمولاً فقط مسیر را باز یا بسته میکند.
برای درک بهتر، یک مثال ساده را در نظر بگیرید. اگر بخواهیم مقدار آب عبوری از یک خط را در یک مقدار مشخص نگه داریم، شیر کنترل گزینه مناسبی برای این وظیفه است.
اما اگر هدف فقط قطع یا وصل مسیر باشد، شیر On-Off وظیفه موردنظر را انجام میدهد.
تفاوت در نحوه عملکرد
Control Valve برای تغییر تدریجی موقعیت طراحی میشود. کنترلر مقدار موردنیاز را مشخص میکند و عملگر، شیر را به موقعیت مناسب میرساند.
در بسیاری از تجهیزات کنترلی، پوزیشنر نیز موقعیت شیر را بررسی و فرمان لازم را برای رسیدن به موقعیت مطلوب تنظیم میکند.
در طرف مقابل، On-Off Valve فرمان سادهتری دریافت میکند. سیستم فقط باز یا بسته بودن شیر را مشخص میکند.
برخی شیرهای On-Off به عملگر پنوماتیکی، برقی یا هیدرولیکی مجهز هستند. این عملگرها امکان کنترل از راه دور را فراهم میکنند.
تفاوت در کاربرد
شیرهای کنترل بیشتر در قسمتهایی از فرایند قرار میگیرند که به تنظیم مداوم نیاز دارند.
کاربردهای رایج آنها عبارتاند از:
- کنترل جریان سیال
- تنظیم فشار
- کنترل دما
- کنترل سطح مخازن
- تنظیم جریان بخار
- کنترل آب و مواد شیمیایی
در مقابل، شیرهای On-Off بیشتر برای جداسازی خطوط و تجهیزات استفاده میشوند.
برخی کاربردهای رایج این شیرها عبارتاند از:
- قطع جریان یک خط
- راهاندازی تجهیزات
- جداسازی تجهیزات برای تعمیرات
- تغییر مسیر جریان
- عملکردهای اضطراری
- سیستمهای Shutdown
امرسون نیز Control Valve را برای تنظیم جریان و شیرهای On-Off را در بسیاری از کاربردهای ایزولاسیون و شرایط اضطراری معرفی میکند.
تفاوت عملگرها در این دو شیر
عملگر، نیروی لازم برای حرکت شیر را تأمین میکند. نوع عملگر به طراحی شیر و شرایط فرایند بستگی دارد.
در Control Valve، عملگر باید بتواند موقعیت شیر را با دقت مناسب تغییر دهد. به همین دلیل، استفاده از تجهیزات جانبی مانند Positioner در بسیاری از سیستمها اهمیت دارد.
On-Off Valve معمولاً به عملگری نیاز دارد که شیر را سریع و مطمئن به یکی از دو موقعیت باز یا بسته برساند.
عملگرهای پنوماتیکی، برقی و هیدرولیکی در هر دو گروه کاربرد دارند؛ بنابراین فقط با مشاهده نوع عملگر نمیتوان نوع عملکرد شیر را مشخص کرد.
آیا میتوان از On-Off Valve برای کنترل جریان استفاده کرد؟
در حالت کلی، استفاده از یک شیر معمولی On-Off برای تنظیم مداوم جریان انتخاب مناسبی نیست.
طراحی بسیاری از این شیرها برای عملکرد باز و بسته انجام شده است. در نتیجه، نگهداشتن شیر در وضعیت میانی ممکن است کنترل دقیق جریان را فراهم نکند.
برای تنظیم پیوسته، باید نوع شیر، مشخصات Trim، شرایط سیال و طراحی عملگر را بررسی کرد. برخی شیرهای خاص میتوانند هم در سرویس On-Off و هم در سرویس Modulating کار کنند. بنابراین نوع دقیق شیر اهمیت زیادی دارد.
آیا Control Valve میتواند نقش On-Off داشته باشد؟
برخی Control Valveها قابلیت عملکرد On-Off نیز دارند. با این حال، انتخاب شیر باید بر اساس نیاز واقعی فرایند انجام شود.
اگر سیستم به ایزولاسیون مطمئن یا عملکرد اضطراری نیاز داشته باشد، مهندس طراح باید مشخصات شیر، عملگر، نشیمنگاه و الزامات ایمنی را بررسی کند.
در بعضی فرایندها، یک شیر میتواند در شرایط عادی جریان را تنظیم کند و هنگام Shutdown به موقعیت کاملاً باز یا بسته برود.
هنگام انتخاب بین Control Valve و On-Off Valve به چه نکاتی توجه کنیم؟
قبل از انتخاب شیر، شرایط فرایند را مشخص کنید.
مهمترین موارد شامل این بخشها هستند:
- نوع سیال
- فشار ورودی و خروجی
- دمای سیال
- دبی موردنیاز
- اندازه خط
- میزان دقت موردنیاز
- سرعت باز و بسته شدن
- شرایط ایمنی
- نوع عملگر
- نیاز به کنترل خودکار
اگر فرایند به تنظیم مداوم جریان نیاز دارد، مشخصات یک Control Valve مناسب را بررسی کنید.
اگر هدف اصلی قطع، وصل یا ایزوله کردن خط باشد، مشخصات یک On-Off Valve مناسب را بررسی کنید.
جمعبندی
Control Valve و On-Off Valve هر دو نقش مهمی در سیستمهای صنعتی دارند، اما وظیفه اصلی آنها یکسان نیست.
Control Valve برای تنظیم تدریجی جریان و کنترل متغیرهای فرایندی کاربرد دارد. در مقابل، On-Off Valve بیشتر برای قطع و وصل یا ایزوله کردن مسیر استفاده میشود.
شناخت تفاوت این دو تجهیز به انتخاب صحیح شیر و طراحی مناسب سیستم کمک میکند. شرایط واقعی فرایند، نوع سیال و الزامات کنترلی نیز باید هنگام انتخاب در نظر گرفته شوند.
