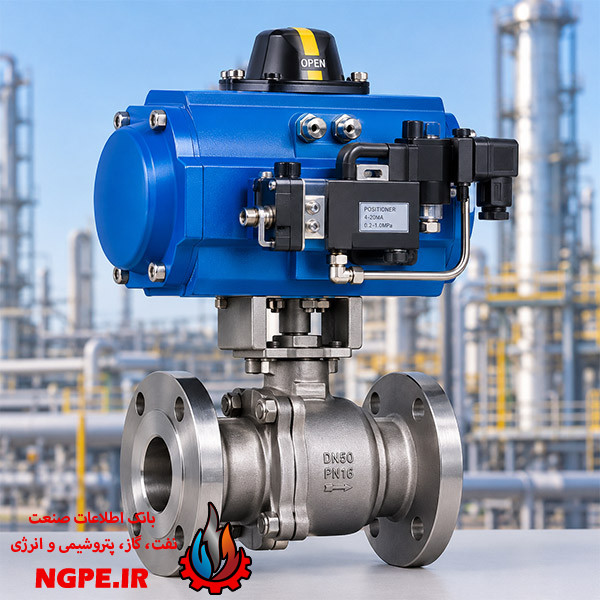

اکچویتور شیر چیست و چه کاربردی دارد؟
اکچویتور شیر یا Valve Actuator یکی از تجهیزات مهم در سیستمهای کنترل صنعتی است که برای باز و بسته کردن یا تنظیم موقعیت شیر مورد استفاده قرار میگیرد. این تجهیز با دریافت فرمان از اپراتور یا سیستم کنترل، نیروی لازم برای حرکت دادن شیر را تأمین میکند.
در بسیاری از صنایع مانند نفت، گاز، پتروشیمی، نیروگاهها، صنایع آب و فاضلاب و کارخانههای تولیدی، استفاده از اکچویتور باعث میشود کنترل جریان سیالات با سرعت و دقت بیشتری انجام شود.
اکچویتور شیر چیست؟
اکچویتور شیر یک تجهیز مکانیکی یا الکترومکانیکی است که انرژی دریافتشده از یک منبع را به حرکت تبدیل میکند. این حرکت به شفت یا ساقه شیر منتقل میشود و باعث تغییر وضعیت آن میگردد.
به زبان ساده، اکچویتور نقش محرک شیر را بر عهده دارد. در یک سیستم دستی، اپراتور با استفاده از اهرم یا فلکه، شیر را حرکت میدهد. اما در سیستمهای اتوماتیک، این وظیفه بر عهده اکچویتور است.
اکچویتورها میتوانند بر اساس نوع انرژی مصرفی، نحوه حرکت و شرایط کاری، انواع مختلفی داشته باشند.
اکچویتور چگونه کار میکند؟
نحوه عملکرد اکچویتور به نوع آن بستگی دارد، اما فرآیند کلی معمولاً شامل چند مرحله است:
- سیستم کنترل یک فرمان برای تغییر وضعیت شیر ارسال میکند.
- اکچویتور انرژی مورد نیاز خود را دریافت میکند.
- انرژی به حرکت مکانیکی تبدیل میشود.
- حرکت ایجادشده به ساقه یا شفت شیر منتقل میشود.
- شیر به موقعیت موردنظر میرسد.
- در صورت وجود سیستم فیدبک، موقعیت شیر به سیستم کنترل گزارش میشود.
به این ترتیب، امکان کنترل خودکار جریان سیال فراهم میشود.
انواع اکچویتور شیر
اکچویتورها بر اساس منبع انرژی به چند گروه اصلی تقسیم میشوند.

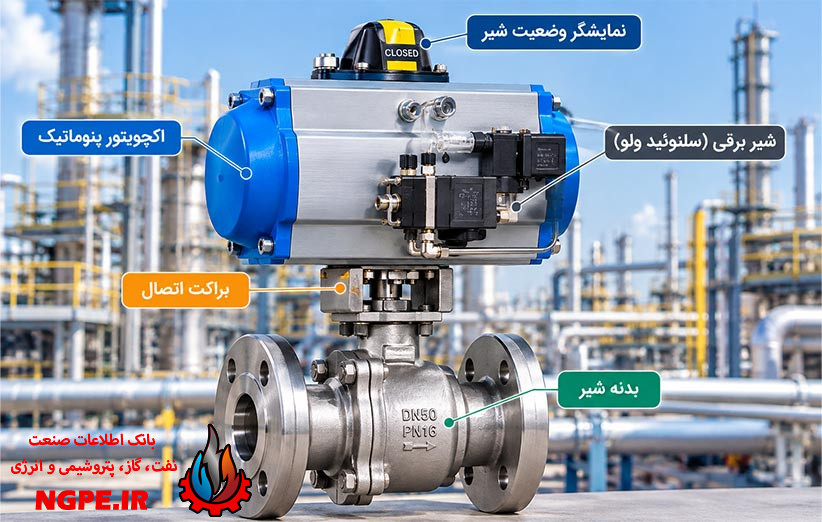

۱. اکچویتور پنوماتیک
اکچویتور پنوماتیک با استفاده از هوای فشرده کار میکند. فشار هوا به داخل محفظه وارد شده و باعث حرکت پیستون یا دیافراگم میشود.
این نوع در صنایع فرآیندی کاربرد زیادی دارد؛ زیرا طراحی نسبتاً سادهای دارد و میتواند در محیطهای صنعتی مختلف مورد استفاده قرار گیرد.
مزایای اکچویتور پنوماتیک:
- سرعت عملکرد مناسب
- طراحی ساده
- قابلیت استفاده در سیستمهای اتوماسیون
- مناسب برای محیطهای صنعتی
- امکان ایجاد نیروی مناسب برای شیرهای مختلف
۲. اکچویتور برقی
اکچویتور برقی یا Electric Actuator انرژی الکتریکی را به حرکت مکانیکی تبدیل میکند. موتور الکتریکی داخل این تجهیز، مکانیزم انتقال نیرو را به حرکت درمیآورد.
این نوع برای سیستمهایی مناسب است که دسترسی به برق وجود دارد و کنترل دقیق موقعیت شیر اهمیت دارد.
از کاربردهای آن میتوان به سیستمهای انتقال آب، تأسیسات صنعتی، خطوط فرآیندی و برخی تجهیزات نیروگاهی اشاره کرد.
۳. اکچویتور هیدرولیکی
اکچویتور هیدرولیکی با استفاده از فشار سیال هیدرولیک، نیروی مورد نیاز برای حرکت شیر را ایجاد میکند.
این تجهیزات معمولاً زمانی مورد استفاده قرار میگیرند که به نیروی زیادی برای جابهجایی شیر نیاز باشد.
ویژگیهای مهم آنها عبارتاند از:
- توان و نیروی بالا
- مناسب برای شیرهای بزرگ
- قابلیت استفاده در کاربردهای سنگین
- امکان کنترل مناسب حرکت
۴. اکچویتور الکتروهیدرولیکی
در برخی کاربردهای صنعتی، ترکیبی از سیستم الکتریکی و هیدرولیکی مورد استفاده قرار میگیرد. در این ساختار، فرمان الکتریکی به سیستم داده میشود و نیروی حرکتی توسط مدار هیدرولیک ایجاد میگردد.
این روش میتواند برای کاربردهایی که هم کنترل الکتریکی و هم نیروی زیاد مورد نیاز است، مناسب باشد.
اکچویتور ربعگرد و خطی چیست؟
یکی دیگر از روشهای دستهبندی اکچویتورها، توجه به نوع حرکت آنها است.
اکچویتور ربعگرد
در این مدل، خروجی اکچویتور معمولاً به صورت چرخشی حرکت میکند. برای شیرهایی مانند شیر توپی، شیر پروانهای و برخی شیرهای پلاگ کاربرد دارد.
حرکت خروجی معمولاً برای تغییر وضعیت شیر در یک زاویه مشخص انجام میشود.
اکچویتور خطی
در اکچویتور خطی، خروجی به صورت مستقیم و رفتوبرگشتی حرکت میکند. این مدل در شیرهایی که ساقه آنها برای باز و بسته شدن به حرکت خطی نیاز دارد، کاربرد دارد.
شیرهای کنترلی و برخی شیرهای صنعتی از این نوع محرک استفاده میکنند.
تفاوت اکچویتور و شیر چیست؟
شیر و اکچویتور دو تجهیز متفاوت هستند اما در بسیاری از سیستمهای اتوماتیک در کنار یکدیگر کار میکنند.
شیر وظیفه کنترل یا قطع و وصل جریان سیال را بر عهده دارد، در حالی که اکچویتور نیروی لازم برای حرکت شیر را تأمین میکند.
برای مثال، در یک شیر پروانهای اتوماتیک، خود شیر وظیفه تغییر مسیر یا میزان عبور سیال را انجام میدهد و اکچویتور باعث چرخش دیسک آن میشود.
کاربرد اکچویتور شیر در صنایع
اکچویتورها در طیف گستردهای از صنایع مورد استفاده قرار میگیرند. مهمترین کاربردهای آنها عبارتاند از:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- صنایع آب و فاضلاب
- کارخانههای تولیدی
- صنایع غذایی
- سیستمهای تهویه و تأسیسات
- خطوط انتقال و فرآیندهای صنعتی
در این سیستمها، استفاده از محرک مناسب میتواند کنترل فرآیند را سریعتر و دقیقتر کند.
مزایای استفاده از اکچویتور
استفاده از اکچویتور در سیستمهای صنعتی مزایای مختلفی دارد:
کنترل خودکار
با نصب اکچویتور، امکان کنترل شیر از طریق سیستم کنترل مرکزی یا تجهیزات اتوماسیون فراهم میشود.
کاهش نیاز به نیروی انسانی
در شیرهای بزرگ و صنعتی، جابهجایی دستی ممکن است به نیروی زیادی نیاز داشته باشد. اکچویتور این فرآیند را مکانیزه میکند.
افزایش سرعت عملکرد
برخی مدلها میتوانند شیر را در مدت کوتاهی به موقعیت موردنظر برسانند.
کنترل دقیق
در صورت استفاده از تجهیزات کنترلی مناسب، میتوان موقعیت شیر را با دقت بیشتری تنظیم کرد.
افزایش ایمنی
در شرایط اضطراری میتوان سیستم را طوری طراحی کرد که شیر به صورت خودکار به وضعیت مشخصی منتقل شود.
هنگام انتخاب اکچویتور به چه نکاتی توجه کنیم؟
انتخاب اکچویتور مناسب باید بر اساس مشخصات شیر و شرایط کاری انجام شود. برخی از مهمترین عوامل عبارتاند از:
- نوع شیر
- اندازه شیر
- گشتاور یا نیروی مورد نیاز
- فشار و دمای کاری
- نوع سیال
- سرعت مورد نیاز برای باز و بسته شدن
- نوع منبع انرژی
- شرایط محیطی
- تعداد دفعات عملکرد
- الزامات ایمنی
- نوع سیستم کنترل
انتخاب نادرست ممکن است باعث عملکرد نامناسب، افزایش استهلاک یا کاهش عمر تجهیزات شود.
جمعبندی
اکچویتور شیر یکی از اجزای مهم سیستمهای اتوماسیون صنعتی است که وظیفه ایجاد حرکت برای باز، بسته یا تنظیم کردن شیر را بر عهده دارد. اکچویتورها در انواع پنوماتیک، برقی، هیدرولیکی و الکتروهیدرولیکی تولید میشوند و میتوانند حرکت خطی یا چرخشی داشته باشند.
انتخاب صحیح این تجهیز باید با توجه به نوع شیر، نیروی مورد نیاز، شرایط فرآیندی و سیستم کنترل انجام شود. استفاده صحیح از اکچویتور میتواند کنترل جریان، اتوماسیون و ایمنی فرآیندهای صنعتی را بهبود دهد.
