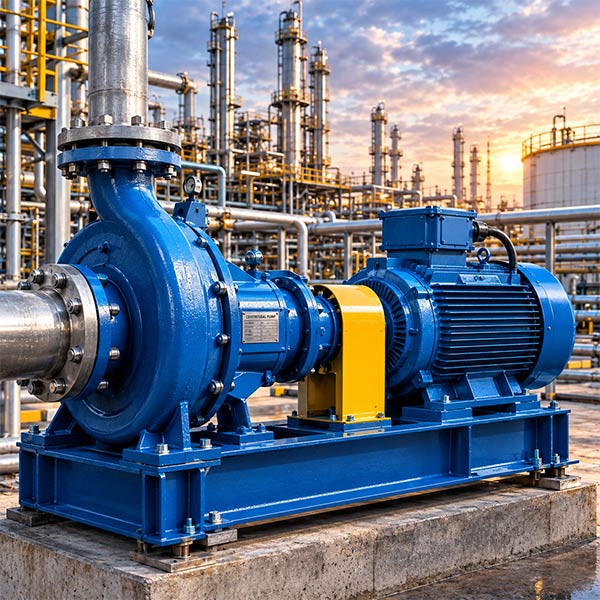

پمپ سانتریفیوژ چیست و چگونه کار میکند؟
پمپ سانتریفیوژ یکی از پرکاربردترین تجهیزات انتقال سیالات در صنایع مختلف است که برای جابهجایی آب، نفت، مواد شیمیایی، فرآوردههای نفتی و بسیاری از سیالات صنعتی مورد استفاده قرار میگیرد. این نوع پمپ با استفاده از انرژی چرخشی یک پروانه (Impeller)، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل کرده و باعث افزایش سرعت و فشار سیال میشود.
سادگی نسبی ساختار، قابلیت کار با دبیهای مختلف، تنوع طراحی و امکان استفاده در شرایط عملیاتی گوناگون باعث شده است پمپ سانتریفیوژ به یکی از تجهیزات اصلی در صنایع نفت و گاز، پالایشگاهها، پتروشیمی، نیروگاهها، صنایع آب و فاضلاب و صنایع شیمیایی تبدیل شود.
در صنایع نفت و گاز، استاندارد API 610 الزامات مربوط به پمپهای سانتریفیوژ مورد استفاده در سرویسهای فرایندی صنایع نفت، پتروشیمی و گاز طبیعی را پوشش میدهد.
پمپ سانتریفیوژ چیست؟
پمپ سانتریفیوژ نوعی پمپ دینامیکی است که با چرخش پروانه، انرژی را به سیال منتقل میکند. سیال از قسمت مکش وارد پمپ شده و به سمت مرکز پروانه یا چشم پروانه (Impeller Eye) حرکت میکند.
با چرخش پروانه، سیال شتاب گرفته و به سمت محیط خارجی پروانه رانده میشود. سپس پوسته پمپ، بهویژه بخش حلزونی یا Volute، جریان را جمعآوری کرده و بخشی از انرژی سرعت سیال را به فشار تبدیل میکند. در نهایت سیال از طریق نازل خروجی از پمپ خارج میشود.
به زبان ساده:
ورود سیال → چرخش پروانه → افزایش سرعت سیال → تبدیل انرژی سرعت به فشار → خروج سیال
نحوه عملکرد پمپ سانتریفیوژ
عملکرد پمپ سانتریفیوژ بر اساس انتقال انرژی از پروانه دوار به سیال است.
مرحله اول: ورود سیال
سیال از طریق خط مکش وارد پمپ میشود و به سمت مرکز پروانه حرکت میکند.
مرحله دوم: چرخش پروانه
موتور یا محرک، شفت پمپ را به حرکت درمیآورد و شفت نیز پروانه را میچرخاند.
مرحله سوم: افزایش سرعت سیال
پرههای پروانه باعث حرکت سریع سیال به سمت بیرون پروانه میشوند. در این مرحله انرژی مکانیکی به انرژی جنبشی سیال تبدیل میشود.
مرحله چهارم: افزایش فشار
سیال پرسرعت وارد پوسته پمپ میشود. طراحی پوسته و مسیر جریان باعث کاهش تدریجی سرعت و تبدیل بخشی از انرژی جنبشی به انرژی فشاری میشود.
مرحله پنجم: خروج سیال
سیال پس از رسیدن به فشار موردنظر از طریق نازل خروجی وارد خط لوله میشود.

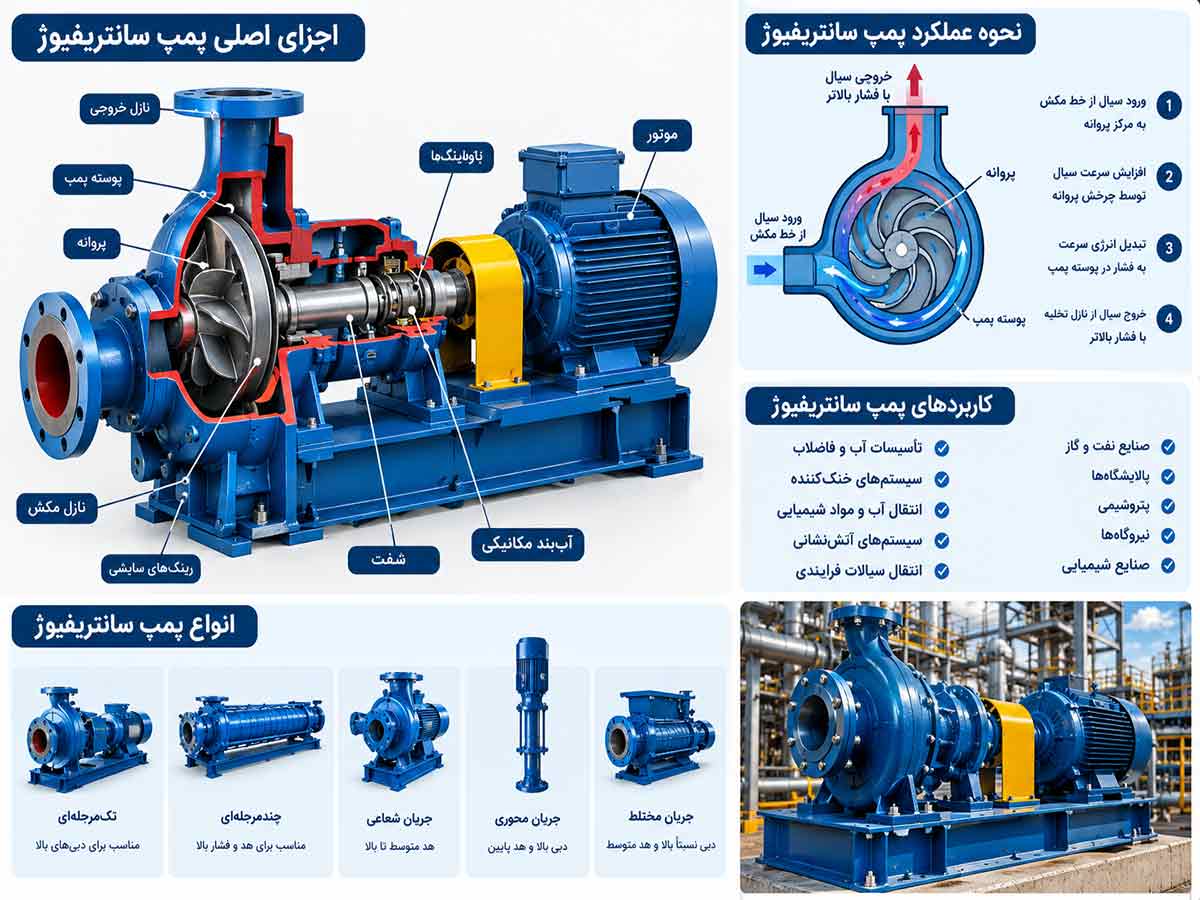

اجزای اصلی پمپ سانتریفیوژ
پمپ سانتریفیوژ از بخشهای مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند. مهمترین اجزای آن عبارتاند از:
- پروانه (Impeller)
- پوسته یا کیسینگ (Casing)
- شفت (Shaft)
- یاتاقانها (Bearings)
- آببند مکانیکی (Mechanical Seal)
- رینگهای سایشی (Wear Rings)
- کوپلینگ (Coupling)
- نازل مکش
- نازل تخلیه
- موتور یا محرک
این اجزا در کنار یکدیگر وظیفه انتقال انرژی از محرک به سیال و کنترل جریان درون پمپ را بر عهده دارند.
۱. پروانه پمپ
پروانه مهمترین بخش دوار پمپ سانتریفیوژ است. این قطعه روی شفت قرار گرفته و با چرخش خود انرژی مکانیکی را به سیال منتقل میکند.
طراحی پروانه تأثیر مستقیمی بر عملکرد هیدرولیکی، دبی، هد و راندمان پمپ دارد.
پروانهها میتوانند از نظر ساختار به انواع مختلفی تقسیم شوند، از جمله:
- پروانه بسته
- پروانه نیمهباز
- پروانه باز
- پروانه جریان شعاعی
- پروانه جریان محوری
- پروانه جریان مختلط
انتخاب نوع پروانه به نوع سیال، دبی، هد، وجود ذرات جامد و شرایط کاری بستگی دارد.
۲. پوسته پمپ (Casing)
پوسته، پروانه و بخشهای داخلی پمپ را دربر میگیرد و وظیفه هدایت سیال از ورودی به خروجی را دارد.
یکی از رایجترین انواع پوسته، پوسته حلزونی یا Volute Casing است. شکل این پوسته بهگونهای طراحی شده که جریان خروجی از پروانه را جمعآوری کرده و به سمت خروجی هدایت کند.
۳. شفت (Shaft)
شفت وظیفه انتقال نیروی چرخشی از موتور یا محرک به پروانه را بر عهده دارد.
دقت ساخت و هممحوری شفت اهمیت زیادی دارد، زیرا مشکلاتی مانند خمشدگی، عدم بالانس یا ناهمراستایی میتواند باعث افزایش ارتعاش و خرابی یاتاقانها و آببندها شود.
۴. یاتاقانها
یاتاقانها شفت را در موقعیت مناسب نگه میدارند و امکان چرخش روان آن را فراهم میکنند.
خرابی یاتاقانها میتواند باعث افزایش ارتعاش، دما، صدا و در نهایت آسیب به سایر اجزای پمپ شود.
۵. آببند مکانیکی
آببند مکانیکی برای جلوگیری از نشت سیال از محل عبور شفت از پوسته استفاده میشود.
در صنایع نفت و گاز، انتخاب صحیح سیستم آببندی اهمیت زیادی دارد، زیرا بسیاری از سیالات فرایندی میتوانند قابل اشتعال، سمی، خورنده یا فرار باشند.
۶. رینگهای سایشی
رینگهای سایشی در برخی طراحیهای پمپ برای کاهش نشتی داخلی بین قسمتهای دوار و ثابت استفاده میشوند.
با گذشت زمان ممکن است این قطعات دچار سایش شوند و افزایش فاصله آنها باعث کاهش عملکرد هیدرولیکی پمپ شود.
انواع پمپ سانتریفیوژ
پمپهای سانتریفیوژ را میتوان بر اساس معیارهای مختلفی مانند تعداد مراحل، جهت جریان، نحوه قرارگیری شفت و نوع پوسته دستهبندی کرد.
پمپ سانتریفیوژ تکمرحلهای
این پمپ دارای یک پروانه یا یک مرحله هیدرولیکی است و برای کاربردهایی که فشار یا هد موردنیاز در محدوده یک مرحله قرار دارد استفاده میشود.
کاربردها
- انتقال آب
- سیستمهای خنککننده
- انتقال سیالات صنعتی
- گردش سیال در واحدهای فرایندی
- برخی سرویسهای نفت و گاز
پمپ سانتریفیوژ چندمرحلهای
در پمپ چندمرحلهای چند پروانه در یک مجموعه قرار گرفتهاند و سیال بهصورت متوالی از مراحل مختلف عبور میکند.
این طراحی برای دستیابی به هد و فشار بالاتر مناسب است.
کاربردها
- تزریق آب
- تغذیه بویلر
- انتقال آب با فشار بالا
- سیستمهای افزایش فشار
- برخی فرایندهای نفت و گاز
پمپ سانتریفیوژ جریان شعاعی
در این نوع پمپ، جریان سیال در خروجی پروانه عمدتاً در جهت شعاعی نسبت به محور شفت حرکت میکند.
این پمپها برای بسیاری از سرویسهای صنعتی با هد متوسط تا بالا مورد استفاده قرار میگیرند.
پمپ جریان محوری
در پمپهای جریان محوری، سیال تقریباً موازی با محور شفت حرکت میکند.
این نوع طراحی معمولاً برای دبی بالا و هد پایینتر مناسب است.
پمپ سانتریفیوژ در صنایع نفت و گاز
پمپهای سانتریفیوژ یکی از تجهیزات مهم در صنایع نفت، گاز و پتروشیمی هستند. استاندارد API 610 نیز بهطور مشخص الزامات پمپهای سانتریفیوژ مورد استفاده در سرویسهای فرایندی این صنایع را پوشش میدهد. این استاندارد انواع پمپهای Overhung، Between Bearings و Vertically Suspended را دربرمیگیرد.
مهمترین کاربردها عبارتاند از:
- انتقال نفت خام
- انتقال فرآوردههای نفتی
- انتقال میعانات گازی
- گردش سیالات فرایندی
- انتقال آب صنعتی
- سیستمهای خنککننده
- سیستمهای آتشنشانی
- انتقال مواد شیمیایی
- تغذیه برخی واحدهای فرایندی
- انتقال خوراک پالایشگاه
- انتقال محصولات پالایشگاهی
مزایای پمپ سانتریفیوژ
پمپهای سانتریفیوژ به دلیل ویژگیهای فنی خود در بسیاری از صنایع مورد استفاده قرار میگیرند.
مهمترین مزایا
۱. ساختار نسبتاً ساده
ساختار اصلی پمپ شامل اجزایی مانند پروانه، شفت و پوسته است و در مقایسه با برخی پمپهای جابجایی مثبت، ساختار مکانیکی نسبتاً سادهای دارد.
۲. مناسب برای دبیهای مختلف
این پمپها میتوانند برای طیف وسیعی از شرایط دبی و هد طراحی شوند.
۳. جریان یکنواخت
در شرایط مناسب، پمپ سانتریفیوژ جریان پیوسته و نسبتاً یکنواختی ایجاد میکند.
۴. امکان استفاده در صنایع مختلف
از آب و فاضلاب گرفته تا نفت، گاز، پتروشیمی و صنایع شیمیایی میتوان از انواع مختلف پمپ سانتریفیوژ استفاده کرد.
۵. امکان طراحی در انواع مختلف
پمپهای سانتریفیوژ میتوانند بهصورت افقی، عمودی، تکمرحلهای، چندمرحلهای و با آرایشهای مختلف ساخته شوند.
معایب پمپ سانتریفیوژ
با وجود مزایای متعدد، این پمپها محدودیتهایی نیز دارند.
- عملکرد آنها به شرایط مکش مناسب وابسته است.
- در صورت انتخاب نادرست ممکن است دچار کاویتاسیون شوند.
- برخی مدلها برای سیالات بسیار ویسکوز مناسب نیستند.
- کارکرد طولانی در نقطهای بسیار دور از نقطه طراحی میتواند باعث کاهش راندمان و افزایش تنشهای مکانیکی شود.
- برخی مدلها برای شروع به کار به پرایمینگ مناسب نیاز دارند.
- انتخاب نامناسب آببند میتواند باعث نشتی سیال شود.
کاویتاسیون در پمپ سانتریفیوژ چیست؟
کاویتاسیون (Cavitation) یکی از مشکلات مهم در پمپهای سانتریفیوژ است.
زمانی که فشار موضعی سیال در قسمت مکش یا ورودی پروانه بیش از حد کاهش پیدا کند، ممکن است حبابهای بخار تشکیل شوند. این حبابها پس از ورود به نواحی با فشار بالاتر فرو میریزند و میتوانند باعث ایجاد صدا، ارتعاش و آسیب به سطوح پروانه شوند.
از نشانههای رایج کاویتاسیون میتوان به موارد زیر اشاره کرد:
- صدای غیرعادی
- افزایش ارتعاش
- کاهش دبی
- کاهش هد
- آسیب به پروانه
- کاهش راندمان پمپ
به همین دلیل بررسی NPSH و شرایط خط مکش هنگام طراحی و انتخاب پمپ اهمیت زیادی دارد.
عوامل مؤثر در انتخاب پمپ سانتریفیوژ
برای انتخاب صحیح یک پمپ سانتریفیوژ باید چند پارامتر مهم بررسی شود:
دبی
مقدار سیالی که باید در واحد زمان منتقل شود، یکی از مهمترین پارامترهای انتخاب پمپ است.
هد
هد نشاندهنده میزان انرژی موردنیاز برای انتقال سیال در سیستم است.
نوع سیال
چگالی، ویسکوزیته، خورندگی، دما و وجود ذرات جامد باید مورد بررسی قرار گیرد.
دمای سیال
دمای بالا میتواند روی جنس قطعات، آببند، یاتاقانها و طراحی کلی پمپ تأثیر بگذارد.
فشار مکش و NPSH
شرایط مکش باید بهگونهای باشد که احتمال وقوع کاویتاسیون کاهش پیدا کند.
جنس قطعات
برای سیالات خورنده یا دما و فشار بالا، انتخاب متریال مناسب اهمیت زیادی دارد.
نوع آببندی
نوع سیال، فشار، دما و الزامات ایمنی بر انتخاب Mechanical Seal یا سایر سیستمهای آببندی تأثیر میگذارند.
نگهداری و تعمیرات پمپ سانتریفیوژ
نگهداری منظم میتواند باعث افزایش طول عمر پمپ و کاهش خرابیهای ناگهانی شود.
برخی اقدامات مهم عبارتاند از:
- بررسی دورهای ارتعاشات
- کنترل دمای یاتاقانها
- بررسی وضعیت آببند مکانیکی
- کنترل نشتی
- بررسی فشار مکش و تخلیه
- کنترل صداهای غیرعادی
- بررسی همراستایی موتور و پمپ
- بررسی وضعیت کوپلینگ
- کنترل روغن یا روانکاری یاتاقانها
- بازرسی پروانه در سرویسهای حساس
- بررسی رینگهای سایشی
استاندارد API 610 در پمپهای سانتریفیوژ
در پروژههای نفت، گاز و پتروشیمی، API 610 یکی از استانداردهای مهم مرتبط با پمپهای سانتریفیوژ است.
این استاندارد الزامات پمپهای سانتریفیوژ مورد استفاده در سرویسهای فرایندی صنایع نفت، پتروشیمی و گاز طبیعی را مشخص میکند و انواع مختلفی از طراحیهای پمپ مانند Overhung، Between Bearings و Vertically Suspended را پوشش میدهد.
رعایت الزامات استانداردهای مناسب میتواند به افزایش قابلیت اطمینان، ایمنی و عملکرد تجهیزات در پروژههای صنعتی کمک کند.
جمعبندی
پمپ سانتریفیوژ یکی از مهمترین تجهیزات انتقال سیال در صنایع مختلف است که با استفاده از پروانه دوار، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکند.
سیال از قسمت مکش وارد پمپ شده و به مرکز پروانه میرسد. چرخش پروانه باعث افزایش سرعت سیال میشود و سپس پوسته پمپ بخشی از انرژی جنبشی را به فشار تبدیل کرده و سیال را به سمت خط خروجی هدایت میکند.
این پمپها در انواع مختلفی مانند تکمرحلهای، چندمرحلهای، جریان شعاعی، جریان محوری، جریان مختلط، افقی و عمودی ساخته میشوند و کاربرد گستردهای در صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه، آب و فاضلاب و صنایع شیمیایی دارند.
انتخاب صحیح پمپ سانتریفیوژ باید بر اساس پارامترهایی مانند دبی، هد، فشار، دمای سیال، ویسکوزیته، شرایط مکش، NPSH، جنس قطعات و نوع آببندی انجام شود.
