کوره فرآیندی چگونه کار میکند؟

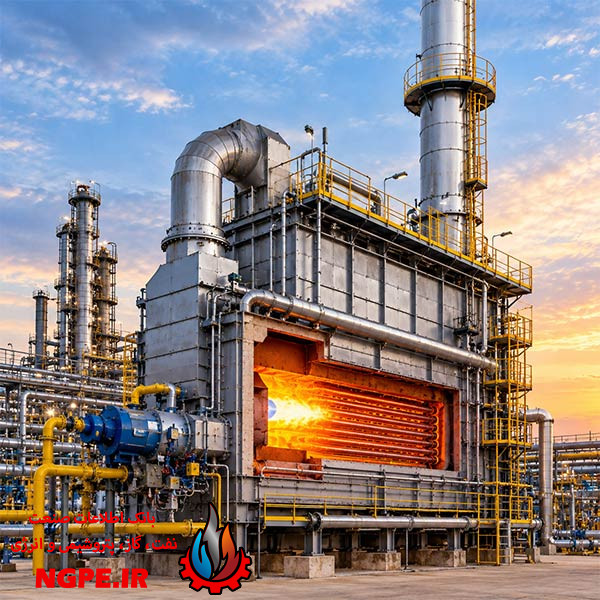

کوره فرآیندی (Process Furnace) یکی از تجهیزات مهم و حیاتی در صنایع نفت، گاز، پالایشگاهها و پتروشیمی است که برای تأمین حرارت موردنیاز فرآیندهای صنعتی مورد استفاده قرار میگیرد. این تجهیز با استفاده از انرژی حاصل از احتراق سوخت، حرارت را به سیال یا خوراک فرآیندی منتقل کرده و دمای آن را به مقدار موردنیاز میرساند.
کورههای فرآیندی معمولاً در واحدهایی مانند تقطیر نفت خام، هیدروتریتینگ، ریفرمینگ کاتالیستی، کراکینگ و بسیاری از واحدهای پتروشیمی به کار میروند.
کوره فرآیندی چیست؟
کوره فرآیندی تجهیزی صنعتی است که برای گرمکردن مستقیم یا غیرمستقیم سیالات فرآیندی طراحی میشود. در این کورهها، سوختی مانند گاز طبیعی یا گاز سوخت پالایشگاهی در مشعلها میسوزد و انرژی حرارتی حاصل از احتراق به لولههایی که سیال فرآیندی درون آنها جریان دارد منتقل میشود.
برخلاف بویلر که هدف اصلی آن تولید بخار از آب است، هدف اصلی کوره فرآیندی، افزایش دمای یک خوراک یا سیال فرآیندی تا محدوده مشخص است.
به همین دلیل، کوره فرآیندی را میتوان یکی از تجهیزات اصلی انتقال حرارت در واحدهای پالایشگاهی و پتروشیمی دانست.
کوره فرآیندی چگونه کار میکند؟
نحوه عملکرد کوره فرآیندی بر اساس یک اصل ساده یعنی تبدیل انرژی شیمیایی سوخت به انرژی حرارتی و انتقال آن به سیال فرآیندی است.
ابتدا سوخت و هوای موردنیاز احتراق وارد مشعلهای کوره میشوند. با ایجاد جرقه یا شعله اولیه، احتراق آغاز شده و مقدار زیادی انرژی حرارتی تولید میشود.
گازهای داغ حاصل از احتراق در محفظه کوره حرکت کرده و حرارت خود را به لولههای فرآیندی منتقل میکنند. سیال موجود در داخل این لولهها در اثر دریافت حرارت، به تدریج گرم میشود و پس از رسیدن به دمای موردنظر از کوره خارج شده و وارد مرحله بعدی فرآیند میشود.
به صورت ساده:
ورود سوخت و هوا → احتراق → تولید گازهای داغ → انتقال حرارت → گرمشدن سیال فرآیندی → خروج سیال گرمشده
حرارت در کوره معمولاً از دو مسیر اصلی منتقل میشود:
- انتقال حرارت تابشی
- انتقال حرارت جابجایی

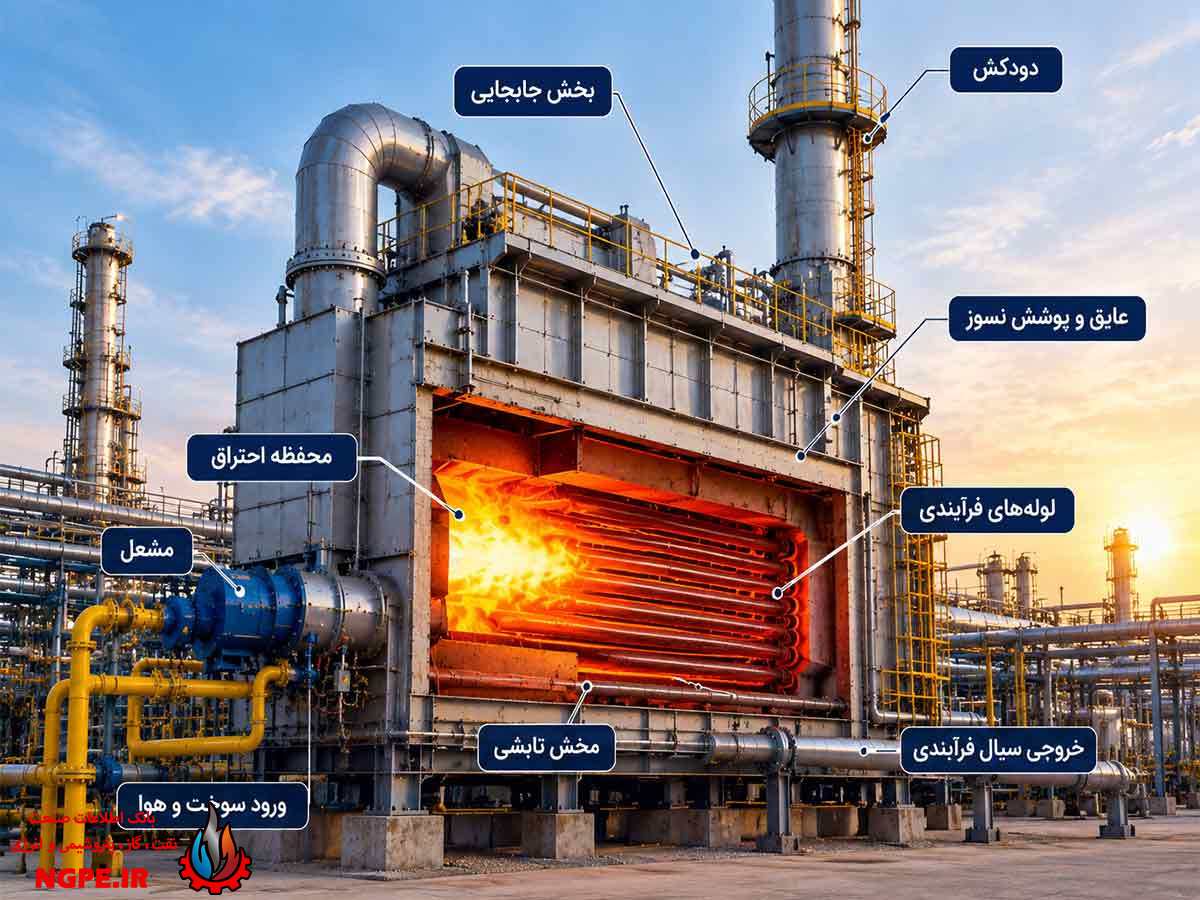

بخشهای اصلی کوره فرآیندی
کوره فرآیندی از قسمتهای مختلفی تشکیل شده است که هرکدام نقش مهمی در عملکرد آن دارند.
۱. مشعل کوره
مشعل یا Burner وظیفه ترکیب مناسب سوخت و هوا و ایجاد شعله پایدار را بر عهده دارد. طراحی صحیح مشعل تأثیر زیادی بر راندمان احتراق، مصرف سوخت و میزان آلایندههای خروجی دارد.
۲. محفظه احتراق
محفظه احتراق یا Firebox محل اصلی سوختن سوخت و تولید انرژی حرارتی است. این قسمت باید در برابر دماهای بسیار بالا مقاومت داشته باشد و معمولاً با مواد نسوز و عایق حرارتی پوشانده میشود.
۳. لولههای فرآیندی
خوراک یا سیال فرآیندی از داخل لولههایی عبور میکند که در معرض حرارت قرار دارند. این لولهها یکی از حساسترین اجزای کوره محسوب میشوند؛ زیرا باید همزمان در برابر دما، فشار، خوردگی و تنشهای حرارتی مقاومت کنند.
۴. بخش تابشی
در Radiant Section، لولههای فرآیندی در معرض تابش مستقیم شعله و گازهای داغ قرار میگیرند. این بخش معمولاً سهم قابلتوجهی از حرارت موردنیاز فرآیند را تأمین میکند.
۵. بخش جابجایی
پس از عبور گازهای احتراق از بخش تابشی، گازهای داغ وارد بخش جابجایی یا Convection Section میشوند.
در این قسمت از حرارت گازهای خروجی برای پیشگرمکردن خوراک، بخار، آب یا سایر سیالات استفاده میشود. این کار باعث افزایش راندمان حرارتی کوره میشود.
۶. دودکش
گازهای حاصل از احتراق پس از عبور از بخشهای مختلف کوره از طریق دودکش یا Stack به محیط خارج هدایت میشوند.
ارتفاع و طراحی دودکش باید بهگونهای باشد که تخلیه مناسب گازهای احتراق و ایجاد مکش موردنیاز برای کوره فراهم شود.
۷. عایق و پوشش نسوز
دیواره داخلی کوره معمولاً با مواد نسوز و عایقهای حرارتی پوشانده میشود. این پوششها از اتلاف حرارت و انتقال بیش از حد گرما به بدنه خارجی جلوگیری میکنند.
انتقال حرارت در کوره فرآیندی
یکی از مهمترین موضوعات در نحوه عملکرد کوره، چگونگی انتقال حرارت از شعله به سیال فرآیندی است.
انتقال حرارت تابشی
در بخش تابشی، شعله و گازهای داغ انرژی حرارتی را به صورت تابش به سطح خارجی لولههای فرآیندی منتقل میکنند.
این روش یکی از مهمترین مکانیزمهای انتقال حرارت در کورههای صنعتی است.
انتقال حرارت جابجایی
گازهای داغ حاصل از احتراق پس از عبور از بخش تابشی، از روی سطوح انتقال حرارت در بخش جابجایی عبور میکنند. در این قسمت، بخشی از انرژی حرارتی گازها به سیال فرآیندی منتقل میشود.
استفاده مناسب از حرارت گازهای خروجی میتواند مصرف سوخت کوره را کاهش دهد.
کاربرد کوره فرآیندی در صنایع مختلف
کورههای فرآیندی در طیف وسیعی از صنایع مورد استفاده قرار میگیرند.
صنایع پالایشگاهی
در پالایشگاهها از کوره فرآیندی برای گرمکردن نفت خام و انواع برشهای هیدروکربنی استفاده میشود.
یکی از مهمترین کاربردهای آن، گرمکردن خوراک پیش از ورود به واحد تقطیر اتمسفریک و تقطیر در خلأ است.
صنایع پتروشیمی
در مجتمعهای پتروشیمی، کورهها برای تأمین حرارت فرآیندهای مختلف مورد استفاده قرار میگیرند. نوع کوره و دمای کاری آن به نوع خوراک و فرآیند بستگی دارد.
واحد هیدروتریتینگ
در واحدهای هیدروتریتینگ، خوراک پیش از ورود به راکتور باید تا دمای مشخصی گرم شود. کوره فرآیندی وظیفه تأمین بخشی از این انرژی حرارتی را بر عهده دارد.
واحد ریفرمینگ کاتالیستی
در فرآیند ریفرمینگ کاتالیستی، دمای خوراک باید در محدوده مشخصی کنترل شود. کوره یکی از تجهیزات مهم برای رساندن خوراک به شرایط دمایی مناسب است.
واحدهای تولید مواد شیمیایی
برخی فرآیندهای شیمیایی نیز برای انجام واکنش یا آمادهسازی خوراک به دمای بالا نیاز دارند و در این شرایط از کورههای فرآیندی استفاده میشود.
پارامترهای مهم در عملکرد کوره فرآیندی
عملکرد کوره تنها به تولید حرارت محدود نمیشود. پارامترهای مختلفی باید به صورت مداوم کنترل شوند.
مهمترین پارامترها عبارتاند از:
- دمای خروجی سیال فرآیندی
- دمای محفظه احتراق
- فشار کوره
- جریان سوخت
- جریان هوای احتراق
- نسبت هوا به سوخت
- وضعیت شعله
- دمای گازهای خروجی
- فشار و افت فشار سیال فرآیندی
- دمای فلز لولهها
- میزان اکسیژن موجود در گازهای دودکش
کنترل صحیح این پارامترها باعث افزایش راندمان و کاهش احتمال آسیب به تجهیزات میشود.
راندمان حرارتی کوره فرآیندی
یکی از مهمترین شاخصهای عملکرد کوره، راندمان حرارتی آن است. هرچه بخش بیشتری از انرژی سوخت به سیال فرآیندی منتقل شود، راندمان کوره افزایش پیدا میکند.
عوامل مختلفی بر راندمان تأثیر دارند، از جمله:
- طراحی مناسب مشعل
- تنظیم صحیح نسبت هوا و سوخت
- عایقکاری مناسب
- تمیزبودن سطوح انتقال حرارت
- کاهش هوای اضافی
- بازیابی حرارت گازهای خروجی
- کنترل مناسب دمای خروجی
- نگهداری منظم تجهیزات
یکی از مشکلات رایج، خروج گازهای دودکش با دمای بسیار بالا است. در چنین شرایطی بخش زیادی از انرژی سوخت بدون استفاده از کوره خارج میشود.
مشکلات رایج کوره فرآیندی
کورههای فرآیندی به دلیل کارکرد مداوم در شرایط سخت ممکن است دچار مشکلات مختلفی شوند.
تشکیل کک در لولهها
در برخی فرآیندها، حرارت بیش از حد یا شرایط نامناسب فرآیندی میتواند باعث تشکیل کک در داخل لولهها شود. این پدیده باعث کاهش انتقال حرارت و افزایش دمای فلز لوله خواهد شد.
خوردگی لولهها
ترکیبات خورنده موجود در خوراک یا محصولات احتراق میتوانند موجب خوردگی داخلی یا خارجی لولهها شوند.
داغشدن لولهها
افزایش بیش از حد دمای لوله یکی از خطرات مهم کوره است و میتواند عمر لوله را کاهش داده یا باعث آسیب جدی شود.
احتراق ناقص
اگر نسبت سوخت و هوا مناسب نباشد، احتراق کامل انجام نمیشود. در نتیجه مصرف سوخت افزایش یافته و میزان برخی آلایندهها نیز بیشتر میشود.
خرابی پوشش نسوز
آسیبدیدگی پوشش نسوز میتواند باعث افزایش اتلاف حرارت و بالا رفتن دمای بدنه کوره شود.
اهمیت نگهداری کوره فرآیندی
بازرسی و نگهداری منظم کوره فرآیندی برای افزایش طول عمر و کاهش خرابیهای ناگهانی اهمیت زیادی دارد.
برنامه نگهداری میتواند شامل موارد زیر باشد:
- بازرسی مشعلها
- بررسی وضعیت شعله
- کنترل لولههای فرآیندی
- بررسی ضخامت و وضعیت لولهها
- بررسی پوشش نسوز
- کنترل دودکش
- بررسی تجهیزات اندازهگیری
- پایش دمای لولهها
- بررسی عملکرد سیستمهای ایمنی
- پاکسازی رسوبات و دوده در بخشهای موردنیاز
کوره فرآیندی چه تفاوتی با بویلر دارد؟
اگرچه هر دو تجهیز برای تولید و انتقال حرارت استفاده میشوند، اما کاربرد اصلی آنها متفاوت است.
کوره فرآیندی:
برای گرمکردن خوراک یا سیال فرآیندی استفاده میشود.
بویلر صنعتی:
عمدتاً برای تبدیل آب به بخار و تأمین بخار موردنیاز واحدهای صنعتی استفاده میشود.
بنابراین میتوان گفت تفاوت اصلی در سیال هدف و کاربرد فرآیندی این دو تجهیز است.
نقش کوره فرآیندی در کاهش مصرف انرژی
از آنجا که کورهها از مصرفکنندگان مهم انرژی در پالایشگاهها و مجتمعهای پتروشیمی هستند، بهینهسازی عملکرد آنها میتواند تأثیر قابلتوجهی بر هزینههای تولید داشته باشد.
استفاده از تجهیزات بازیابی حرارت، تنظیم دقیق مشعلها، کاهش هوای اضافی و عایقکاری مناسب از جمله روشهایی هستند که میتوانند باعث کاهش مصرف سوخت شوند.
همچنین پایش مداوم دمای گازهای خروجی و عملکرد مشعلها به شناسایی سریع مشکلات و جلوگیری از اتلاف انرژی کمک میکند.
ایمنی در کورههای فرآیندی
کوره فرآیندی به دلیل وجود همزمان سوخت، اکسیژن و دمای بالا از تجهیزات حساس یک واحد صنعتی محسوب میشود.
به همین دلیل معمولاً از سیستمهای مختلف ایمنی و کنترلی استفاده میشود، از جمله:
- سیستم تشخیص شعله
- سیستم مدیریت مشعل
- شیر قطع اضطراری سوخت
- کنترل فشار سوخت
- کنترل جریان هوا
- پایش دما
- سیستمهای هشدار
- سیستمهای خاموشی اضطراری
- تجهیزات پایش گازهای احتراق
هدف این سیستمها جلوگیری از شرایطی مانند خاموششدن کنترلنشده شعله، تجمع سوخت یا افزایش غیرمجاز دما و فشار است.
جمعبندی
کوره فرآیندی یکی از تجهیزات کلیدی در پالایشگاهها، پتروشیمیها و صنایع فرآیندی است که برای تأمین حرارت موردنیاز و افزایش دمای خوراک یا سیالات فرآیندی مورد استفاده قرار میگیرد.
این تجهیز با سوزاندن سوخت در مشعل و انتقال انرژی حاصل از احتراق از طریق تابش و جابجایی، سیال موجود در لولههای فرآیندی را تا دمای موردنیاز گرم میکند.
طراحی مناسب، انتخاب صحیح متریال، کنترل دقیق احتراق، نگهداری منظم و استفاده از سیستمهای ایمنی میتواند موجب افزایش راندمان، کاهش مصرف سوخت، افزایش عمر تجهیزات و بهبود ایمنی واحد فرآیندی شود.
