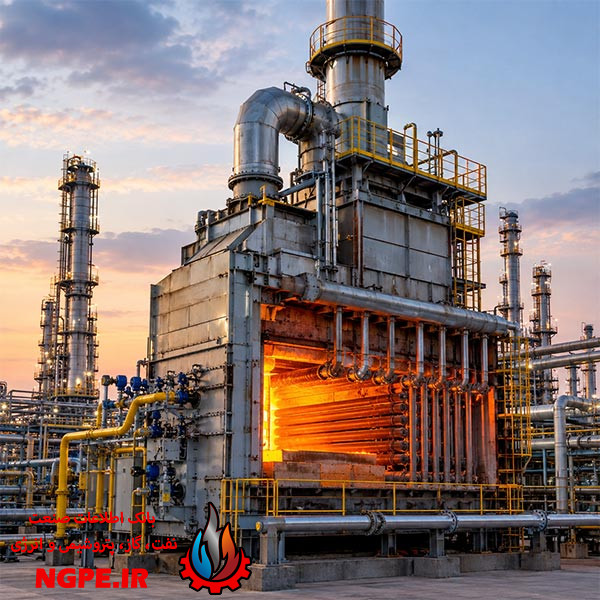

کوره صنعتی پالایشگاه چیست و چه کاربردی دارد؟
کوره صنعتی پالایشگاه یکی از مهمترین تجهیزات حرارتی در واحدهای پالایش نفت و صنایع پتروشیمی است که برای افزایش دمای سیالات، خوراکهای هیدروکربنی و سایر مواد فرآیندی مورد استفاده قرار میگیرد. این تجهیزات با انتقال کنترلشده حرارت حاصل از احتراق سوخت به سیال فرآیندی، شرایط دمایی موردنیاز برای انجام فرآیندهای مختلف پالایشگاهی را فراهم میکنند.
کورههای پالایشگاهی معمولاً در ابتدای یا بخشهای مختلف واحدهای فرآیندی نصب میشوند و نقش مهمی در فرآیندهایی مانند تقطیر نفت خام، کراکینگ، هیدروتریتینگ، ریفرمینگ و تولید محصولات نفتی دارند.
به دلیل کارکرد در دماهای بالا، فشارهای عملیاتی و محیطهای حاوی مواد قابل اشتعال، طراحی و بهرهبرداری صحیح از کوره صنعتی اهمیت بسیار زیادی در ایمنی، راندمان انرژی و عملکرد پالایشگاه دارد.
کوره صنعتی پالایشگاه چگونه کار میکند؟
اساس کار کوره صنعتی پالایشگاه بر پایه انتقال حرارت حاصل از احتراق سوخت به سیال فرآیندی است.
در یک کوره معمولی، سوختی مانند گاز طبیعی یا گاز سوخت پالایشگاهی به همراه هوای موردنیاز وارد مشعلها میشود. احتراق در بخش تابشی کوره انجام میگیرد و انرژی حرارتی تولیدشده به لولههای حاوی سیال فرآیندی منتقل میشود.
فرآیند کلی عملکرد کوره را میتوان به شکل زیر در نظر گرفت:
ورود سوخت و هوا → احتراق در مشعل → تولید گازهای داغ → انتقال حرارت → افزایش دمای سیال فرآیندی → خروج سیال گرمشده
حرارت در کوره عمدتاً از دو طریق منتقل میشود:
- انتقال حرارت تابشی (Radiation)
- انتقال حرارت جابجایی (Convection)
بخش تابشی معمولاً بیشترین سهم انتقال حرارت را به خود اختصاص میدهد، در حالی که بخش جابجایی نیز از انرژی موجود در گازهای حاصل از احتراق برای گرمکردن سیال استفاده میکند.

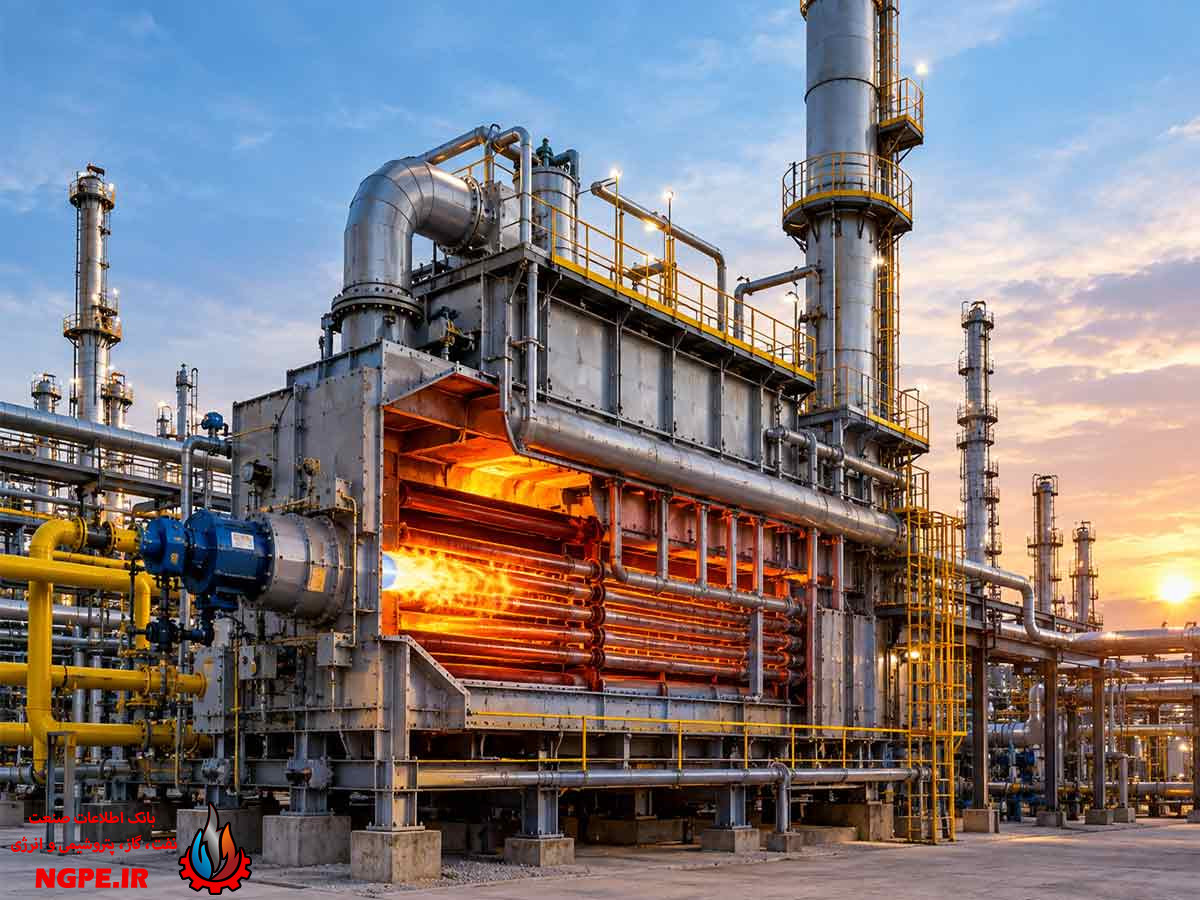

اجزای اصلی کوره پالایشگاهی
یک کوره صنعتی از بخشها و تجهیزات مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند.
۱. محفظه احتراق
محفظه احتراق یا Firebox فضایی است که در آن سوخت توسط مشعلها سوزانده میشود. دمای این قسمت بسیار بالا است و طراحی آن باید بهگونهای باشد که بتواند شرایط حرارتی سخت را تحمل کند.
۲. مشعل کوره
Burner وظیفه مخلوطکردن مناسب سوخت و هوا و ایجاد شعله پایدار را بر عهده دارد. طراحی مشعل تأثیر مستقیمی بر راندمان احتراق، میزان آلایندهها و توزیع حرارت در کوره دارد.
۳. لولههای فرآیندی
سیال فرآیندی از داخل لولههایی عبور میکند که در معرض حرارت کوره قرار دارند. این لولهها باید در برابر دمای بالا، فشار، خوردگی و تنشهای حرارتی مقاومت مناسبی داشته باشند.
۴. بخش تابشی
در Radiant Section، لولههای فرآیندی در معرض تابش مستقیم شعله و گازهای داغ قرار میگیرند. این قسمت معمولاً اصلیترین بخش انتقال حرارت کوره است.
۵. بخش جابجایی
گازهای داغ حاصل از احتراق پس از عبور از بخش تابشی، وارد بخش جابجایی میشوند. در این قسمت میتوان از حرارت گازهای خروجی برای پیشگرمکردن خوراک، بخار، هوا یا سایر سیالات استفاده کرد.
۶. دودکش
دودکش یا Stack گازهای حاصل از احتراق را پس از عبور از بخشهای مختلف کوره به خارج هدایت میکند. طراحی صحیح دودکش برای ایجاد مکش مناسب و خروج ایمن گازهای احتراق اهمیت دارد.
۷. عایق و پوشش نسوز
دیوارههای داخلی کوره معمولاً با مواد نسوز و عایقهای حرارتی پوشانده میشوند. این مواد از اتلاف بیش از حد انرژی و آسیبدیدن بدنه کوره جلوگیری میکنند.
۸. سیستم کنترل و تجهیزات ایمنی
کورههای مدرن دارای سیستمهای کنترل و ایمنی متعددی هستند که پارامترهایی مانند دمای کوره، فشار، جریان سوخت، نسبت هوا به سوخت و وضعیت شعله را کنترل میکنند.
انواع کوره صنعتی پالایشگاه
کورههای پالایشگاهی را میتوان بر اساس شکل، نحوه انتقال حرارت و کاربرد فرآیندی دستهبندی کرد.
کوره کابینی
کوره کابینی یا Cabin Furnace یکی از انواع رایج کورههای صنعتی است. این نوع کوره معمولاً دارای بخش تابشی و جابجایی بوده و لولههای فرآیندی در آرایشهای مختلف داخل آن قرار میگیرند.
کوره استوانهای
در کوره استوانهای، محفظه احتراق شکل استوانهای دارد. این نوع طراحی در برخی واحدهای فرآیندی پالایشگاهها و صنایع پتروشیمی کاربرد دارد.
کوره جعبهای
کورههای جعبهای یا Box Furnace دارای محفظهای با شکل تقریباً مستطیلی هستند و میتوانند برای ظرفیتهای مختلف حرارتی طراحی شوند.
کوره عمودی و افقی
از نظر آرایش لولهها و محفظه احتراق، کورهها میتوانند به صورت عمودی یا افقی طراحی شوند. انتخاب نوع مناسب به ظرفیت، نوع فرآیند، محدودیتهای سایت و شرایط عملیاتی بستگی دارد.
کاربرد کوره صنعتی در پالایشگاه
کورههای صنعتی در بخشهای مختلف پالایشگاه مورد استفاده قرار میگیرند. مهمترین کاربردهای آنها عبارتاند از:
گرمکردن خوراک واحد تقطیر
یکی از مهمترین کاربردهای کوره، گرمکردن نفت خام یا سایر خوراکهای هیدروکربنی پیش از ورود به واحد تقطیر است. افزایش دمای خوراک باعث میشود جداسازی ترکیبات مختلف در شرایط مناسب فرآیندی انجام شود.
واحد تقطیر اتمسفریک
در واحد Atmospheric Distillation Unit، کوره وظیفه دارد نفت خام را تا دمای موردنیاز فرآیند گرم کند تا ترکیبات مختلف آن بر اساس محدوده نقطه جوش از یکدیگر جدا شوند.
واحد تقطیر در خلأ
در واحد تقطیر خلأ نیز کوره برای گرمکردن خوراک مورد استفاده قرار میگیرد. شرایط خلأ امکان جداسازی برخی برشهای سنگین نفتی را در دمای مناسب فراهم میکند.
واحد هیدروتریتینگ
در فرآیندهای هیدروتریتینگ، خوراک پیش از ورود به راکتور باید تا دمای مشخصی گرم شود. کوره میتواند این افزایش دما را فراهم کند.
واحد ریفرمینگ
در فرآیندهایی مانند Catalytic Reforming، کنترل دمای خوراک اهمیت زیادی دارد و کوره یکی از تجهیزات اصلی برای تأمین حرارت موردنیاز است.
واحدهای پتروشیمی
کورههای صنعتی علاوه بر پالایشگاهها، در صنایع پتروشیمی نیز کاربرد گستردهای دارند و برای گرمکردن خوراک و تأمین انرژی حرارتی فرآیندهای مختلف استفاده میشوند.
اهمیت راندمان کوره پالایشگاهی
کورهها از مصرفکنندگان اصلی انرژی در بسیاری از پالایشگاهها محسوب میشوند. بنابراین افزایش راندمان آنها میتواند تأثیر قابلتوجهی بر هزینههای عملیاتی داشته باشد.
برخی عوامل مؤثر بر راندمان کوره عبارتاند از:
- کیفیت احتراق
- نسبت مناسب هوا به سوخت
- طراحی مشعل
- عایقکاری مناسب
- تمیزی سطوح انتقال حرارت
- دمای گازهای خروجی
- کنترل مناسب دمای فرآیند
- جلوگیری از ورود هوای اضافی بیش از حد
- بازیابی حرارت گازهای دودکش
یکی از روشهای مهم افزایش راندمان، استفاده از پیشگرمکن هوای احتراق (Air Preheater) یا تجهیزات بازیابی حرارت است. در این روش از انرژی موجود در گازهای خروجی برای پیشگرمکردن هوای ورودی به مشعل استفاده میشود.
مشکلات و خرابیهای رایج کوره پالایشگاه
کورههای صنعتی به دلیل کارکرد مداوم در دماهای بالا ممکن است با مشکلات مختلفی مواجه شوند.
ککگرفتگی لولهها
تشکیل رسوبات کربنی یا Coke روی سطح داخلی لولهها میتواند انتقال حرارت را کاهش داده و دمای فلز لوله را افزایش دهد.
خوردگی
وجود ترکیبات خورنده در خوراک و گازهای احتراق میتواند موجب خوردگی اجزای مختلف کوره شود.
داغشدن بیش از حد لولهها
اگر توزیع حرارت مناسب نباشد یا جریان سیال در لوله کاهش پیدا کند، ممکن است دمای لوله بیش از حد مجاز افزایش یابد.
خرابی مشعل
مشکل در مشعل میتواند موجب احتراق ناقص، ناپایداری شعله، افزایش مصرف سوخت و تولید آلایندههای بیشتر شود.
آسیب پوشش نسوز
ترکخوردگی، ریزش یا تخریب پوشش نسوز باعث افزایش اتلاف حرارت و افزایش دمای بدنه کوره میشود.
نکات مهم در طراحی کوره صنعتی
طراحی کوره پالایشگاهی یک فرآیند مهندسی پیچیده است و باید پارامترهای مختلفی در آن مورد بررسی قرار گیرد.
مهمترین پارامترها عبارتاند از:
- ظرفیت حرارتی موردنیاز
- نوع و ترکیب خوراک
- دمای ورودی و خروجی سیال
- فشار عملیاتی
- نوع سوخت
- تعداد و ظرفیت مشعلها
- جنس لولههای فرآیندی
- میزان انتقال حرارت تابشی و جابجایی
- افت فشار
- دمای گازهای خروجی
- الزامات ایمنی و زیستمحیطی
همچنین طراحی کوره باید بر اساس استانداردها و الزامات مهندسی مرتبط با تجهیزات حرارتی و پالایشگاهی انجام شود.
کوره صنعتی پالایشگاه و ایمنی
از آنجا که کوره با سوخت قابل اشتعال، شعله و دمای بسیار بالا سروکار دارد، سیستمهای ایمنی در آن اهمیت ویژهای دارند.
برخی تجهیزات و سیستمهای ایمنی رایج عبارتاند از:
- سیستم تشخیص شعله
- سیستم قطع اضطراری سوخت
- کنترل فشار سوخت
- کنترل نسبت هوا به سوخت
- سیستم پایش دما
- شیرهای ایمنی و قطع سریع
- سیستم مدیریت مشعل
- سیستم تهویه و تخلیه مناسب
- تجهیزات تشخیص شرایط غیرعادی
اجرای صحیح سیستمهای ایمنی میتواند خطراتی مانند خاموشی ناگهانی، تجمع سوخت و ایجاد شرایط خطرناک در محفظه احتراق را کاهش دهد.
تفاوت کوره پالایشگاهی با بویلر صنعتی
کوره صنعتی و بویلر هر دو تجهیزات حرارتی هستند، اما عملکرد آنها یکسان نیست.
کوره پالایشگاهی معمولاً برای انتقال مستقیم یا غیرمستقیم حرارت به یک سیال فرآیندی استفاده میشود، در حالی که بویلر صنعتی عمدتاً برای تولید بخار از آب طراحی شده است.
به عبارت ساده:
کوره: افزایش دمای سیال فرآیندی
بویلر: تولید بخار
البته در هر دو تجهیز، احتراق سوخت و انتقال حرارت نقش اساسی دارند.
مزایای استفاده از کوره صنعتی مناسب
انتخاب و طراحی صحیح کوره میتواند مزایای متعددی برای پالایشگاه ایجاد کند:
- افزایش راندمان فرآیند
- کاهش مصرف سوخت
- کاهش هزینههای عملیاتی
- کنترل بهتر دمای فرآیند
- کاهش آلایندههای ناشی از احتراق
- افزایش عمر تجهیزات
- کاهش احتمال خرابی لولهها
- افزایش ایمنی واحد فرآیندی
جمعبندی
کوره صنعتی پالایشگاه یکی از تجهیزات کلیدی در فرآیندهای پالایش نفت و صنایع پتروشیمی است که وظیفه اصلی آن تأمین حرارت موردنیاز برای افزایش دمای خوراک و سیالات فرآیندی است. این تجهیزات از بخشهایی مانند مشعل، محفظه احتراق، بخش تابشی، بخش جابجایی، لولههای فرآیندی، عایق نسوز و دودکش تشکیل میشوند.
عملکرد صحیح کوره تأثیر مستقیمی بر مصرف انرژی، ظرفیت تولید، کیفیت فرآیند، هزینههای عملیاتی و ایمنی پالایشگاه دارد. به همین دلیل طراحی مهندسی، انتخاب متریال مناسب، کنترل احتراق و بازرسی و نگهداری منظم آن از اهمیت بالایی برخوردار است.
