تجهیزات تعمیر Ball Valve در کارگاه تخصصی
مقدمه
Ball Valve یا شیر توپی، یکی از پرکاربردترین شیرآلات صنعتی است. این شیر در صنایع نفت، گاز و پتروشیمی کاربرد زیادی دارد.
Ball Valve برای قطع و وصل جریان استفاده میشود. عملکرد سریع و آببندی مناسب، از مهمترین مزایای این شیر است.

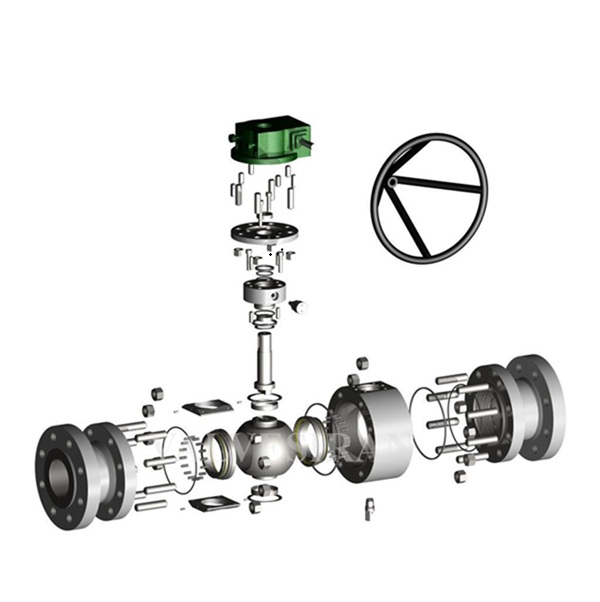

با این حال، Ball Valve نیز در طول کار دچار فرسایش میشود. سیت، توپی، Stem و آببندها از قطعات مهم آن هستند.
به همین دلیل، تعمیر این شیر باید با دقت انجام شود. همچنین استفاده از تجهیزات مناسب، کیفیت تعمیر را افزایش میدهد.
در این مقاله، مهمترین تجهیزات تعمیر Ball Valve در یک کارگاه تخصصی را بررسی میکنیم.
Ball Valve چیست؟
Ball Valve نوعی شیر قطع و وصل است. عضو اصلی این شیر، یک توپی سوراخدار است.
با چرخش توپی، مسیر عبور سیال باز یا بسته میشود. در نتیجه، شیر میتواند جریان را بهسرعت قطع یا وصل کند.
این شیر در پالایشگاهها، پتروشیمیها و خطوط انتقال استفاده میشود. همچنین در بسیاری از واحدهای فرایندی کاربرد دارد.
چرا تعمیر Ball Valve به تجهیزات تخصصی نیاز دارد؟
تعمیر Ball Valve فقط شامل تعویض قطعات نیست. ابتدا باید وضعیت شیر بهطور کامل بررسی شود.
سپس شیر دمونتاژ میشود. قطعات نیز باید تمیز و بازرسی شوند.
در صورت نیاز، قطعات ماشینکاری میشوند. همچنین سطوح آببندی ممکن است به سنگزنی یا لپینگ نیاز داشته باشند.
در پایان، شیر مونتاژ میشود. سپس تست فشار و نشتی انجام خواهد شد.
بنابراین، یک Valve Shop تخصصی باید تجهیزات کامل و مناسبی داشته باشد.
مهمترین تجهیزات تعمیر Ball Valve
1. میز تعمیرات صنعتی
میز تعمیرات، یکی از تجهیزات پایه کارگاه است.
این میز برای دمونتاژ و مونتاژ شیر استفاده میشود. همچنین قطعات پس از باز شدن روی آن قرار میگیرند.
میز باید استحکام مناسبی داشته باشد. برای شیرهای بزرگ نیز باید فضای کافی در نظر گرفته شود.
2. تجهیزات دمونتاژ Ball Valve
دمونتاژ، اولین مرحله تعمیر شیر است.
برای باز کردن قطعات باید از ابزار مناسب استفاده شود. ابزار نامناسب میتواند به قطعات آسیب بزند.
برخی تجهیزات مورد استفاده عبارتاند از:
- آچارهای صنعتی
- آچار ترکمتر
- جک هیدرولیک
- Puller
- ابزار مخصوص Stem
- ابزار خارج کردن Seat
- تجهیزات نگهدارنده قطعات
نوع ابزار به سایز و طراحی شیر بستگی دارد.
3. جرثقیل و تجهیزات جابهجایی
Ball Valveهای بزرگ وزن زیادی دارند. بنابراین، جابهجایی آنها باید با تجهیزات مناسب انجام شود.
در کارگاه تخصصی میتوان از جرثقیل سقفی استفاده کرد. همچنین بالابر و جرثقیل کارگاهی نیز کاربرد دارند.
ظرفیت تجهیزات لیفتینگ باید متناسب با وزن شیرها باشد.
4. دستگاه شستوشوی قطعات
پس از دمونتاژ، قطعات باید کاملاً تمیز شوند.
روغن، گریس و رسوبات میتوانند بازرسی را دشوار کنند. بنابراین، تمیزکاری قبل از بازرسی اهمیت زیادی دارد.
کارگاه میتواند از تجهیزات زیر استفاده کند:
- وان شستوشوی صنعتی
- دستگاه شستوشوی قطعات
- دستگاه اولتراسونیک
- برسهای صنعتی
- تجهیزات تمیزکاری مناسب
روش شستوشو باید با جنس قطعه هماهنگ باشد.
5. دستگاه تراش
دستگاه تراش یکی از تجهیزات مهم ماشینکاری است.
برخی قطعات Ball Valve ممکن است به ماشینکاری نیاز داشته باشند. در این شرایط، دستگاه تراش برای اصلاح قطعات استفاده میشود.
Stem و برخی قطعات فلزی را میتوان با روش مناسب ماشینکاری کرد.
ظرفیت دستگاه باید با ابعاد قطعات مورد تعمیر هماهنگ باشد.
6. دستگاه فرز
دستگاه فرز نیز در تعمیرات کاربرد دارد.
این دستگاه برای برخی عملیات ماشینکاری استفاده میشود. همچنین میتوان از آن برای اصلاح سطوح و ایجاد شیار استفاده کرد.
انتخاب دستگاه باید بر اساس ابعاد و نوع قطعات انجام شود.
7. دستگاه Seat Grinding
Seat یکی از مهمترین قطعات Ball Valve است.
آسیب دیدن Seat میتواند باعث نشتی شود. به همین دلیل، سطح آن باید بهدقت بررسی شود.
دستگاه Seat Grinding برای اصلاح سطح سیت استفاده میشود. این دستگاه میتواند خط و خش و برخی آسیبهای سطحی را برطرف کند.
استفاده صحیح از این دستگاه، کیفیت سطح آببندی را افزایش میدهد.
8. دستگاه لپینگ
لپینگ برای ایجاد سطح صاف و دقیق انجام میشود.
این عملیات در سطوح آببندی اهمیت زیادی دارد. زیرا سطح نامناسب میتواند باعث افزایش احتمال نشتی شود.
دستگاه لپینگ باید برای نوع قطعه و عملیات مورد نظر مناسب باشد.
9. دستگاه ماشینکاری سیت
گاهی آسیب سیت با سنگزنی ساده برطرف نمیشود.
در چنین شرایطی، ماشینکاری دقیق مورد نیاز است. دستگاه ماشینکاری سیت برای این کار استفاده میشود.
این دستگاه میتواند محل قرارگیری سیت را اصلاح کند. در نتیجه، سطح مناسب برای آببندی ایجاد میشود.
10. تجهیزات اندازهگیری دقیق
اندازهگیری دقیق، بخش مهمی از تعمیر Ball Valve است.
قبل و بعد از ماشینکاری باید ابعاد قطعات کنترل شوند.
برخی ابزارهای مورد استفاده عبارتاند از:
- کولیس
- میکرومتر
- ساعت اندیکاتور
- گیجهای اندازهگیری
- ارتفاعسنج
- تجهیزات کنترل صافی سطح
نتایج اندازهگیری باید با مشخصات فنی شیر مقایسه شوند.
11. Test Bench
Test Bench یکی از مهمترین تجهیزات Valve Shop است.
پس از تعمیر، شیر باید تست شود. تستبنچ امکان انجام تستهای مورد نیاز را فراهم میکند.
برخی تستهای رایج عبارتاند از:
- تست بدنه
- تست سیت
- تست فشار
- تست آببندی
- تست نشتی
ظرفیت تستبنچ باید با سایز و کلاس فشاری شیرها هماهنگ باشد.
12. پمپ هیدرواستاتیک
برای انجام تست فشار، به منبع فشار مناسب نیاز است.
پمپ هیدرواستاتیک برای ایجاد فشار تست استفاده میشود. این فشار باید بهصورت کنترلشده اعمال شود.
همچنین تجهیزات اندازهگیری فشار باید دقت مناسبی داشته باشند.
13. تجهیزات تست نشتی
تست نشتی، یکی از مراحل مهم تعمیر است.
پس از مونتاژ باید آببندی شیر بررسی شود. این کار میتواند مشکلات احتمالی تعمیر را مشخص کند.
نوع تجهیزات تست به طراحی شیر و فشار تست بستگی دارد.
14. آچار ترکمتر
گشتاور پیچها در زمان مونتاژ اهمیت زیادی دارد.
اگر پیچ بیش از حد سفت شود، ممکن است به قطعه آسیب برسد. از طرف دیگر، گشتاور کم نیز میتواند باعث مشکل در عملکرد شیر شود.
آچار ترکمتر امکان کنترل دقیق گشتاور را فراهم میکند.
15. تجهیزات مونتاژ
پس از تعمیر قطعات، شیر باید دوباره مونتاژ شود.
برای این مرحله از ابزارهای مناسب استفاده میشود.
برخی تجهیزات عبارتاند از:
- ابزار نصب Seat
- ابزار نصب Stem
- آچار ترکمتر
- جک هیدرولیک
- تجهیزات نگهدارنده
- تجهیزات لیفتینگ
- ابزارهای مخصوص مونتاژ
مونتاژ باید طبق دستورالعمل فنی انجام شود.
مراحل تعمیر Ball Valve در کارگاه
تعمیر Ball Valve معمولاً با بازرسی اولیه شروع میشود.
سپس شیر دمونتاژ میشود. بعد از آن، قطعات تمیز و بررسی میشوند.
در مرحله بعد، ابعاد قطعات کنترل میشود. قطعات آسیبدیده نیز تعمیر یا تعویض میشوند.
در صورت نیاز، ماشینکاری انجام میشود. همچنین عملیات سنگزنی و لپینگ نیز ممکن است انجام شود.
پس از تکمیل تعمیر، شیر مونتاژ میشود. در نهایت نیز تست فشار و نشتی انجام خواهد شد.
روند کلی تعمیر
بازرسی → دمونتاژ → شستوشو → بازرسی قطعات → اندازهگیری → ماشینکاری → تعمیر سیت → لپینگ → تعویض قطعات → مونتاژ → تست فشار → تست نشتی → کنترل نهایی
جدول تجهیزات تعمیر Ball Valve
| تجهیزات | کاربرد |
|---|---|
| میز تعمیرات | دمونتاژ و مونتاژ |
| ابزار دمونتاژ | باز کردن قطعات |
| جرثقیل و بالابر | جابهجایی شیر |
| دستگاه شستوشو | تمیزکاری قطعات |
| دستگاه تراش | ماشینکاری |
| دستگاه فرز | عملیات ماشینکاری |
| Seat Grinding | اصلاح سیت |
| دستگاه لپینگ | پرداخت سطوح آببندی |
| ماشینکاری سیت | اصلاح محل سیت |
| تجهیزات اندازهگیری | کنترل ابعاد |
| Test Bench | تست شیر |
| پمپ هیدرواستاتیک | ایجاد فشار تست |
| تجهیزات تست نشتی | بررسی آببندی |
| آچار ترکمتر | کنترل گشتاور |
| تجهیزات مونتاژ | مونتاژ شیر |
نکات مهم در انتخاب تجهیزات
انتخاب تجهیزات باید بر اساس نوع شیرهای قابل تعمیر انجام شود.
سایز شیر یکی از عوامل مهم است. کلاس فشاری نیز اهمیت زیادی دارد.
جنس بدنه و نوع Seat نیز باید در نظر گرفته شود. علاوه بر این، وزن قطعات روی انتخاب تجهیزات جابهجایی تأثیر دارد.
از طرف دیگر، ظرفیت Test Bench باید با شیرهای هدف کارگاه هماهنگ باشد.
بنابراین، قبل از خرید تجهیزات باید محدوده تعمیرات کارگاه مشخص شود.
ایمنی در تعمیر Ball Valve
ایمنی در تعمیر شیرآلات صنعتی اهمیت زیادی دارد.
قبل از دمونتاژ باید از تخلیه کامل فشار اطمینان حاصل شود. همچنین باید سیال داخل شیر بهطور مناسب تخلیه شود.
برای جابهجایی قطعات سنگین نیز باید از تجهیزات استاندارد استفاده شود.
در زمان تست فشار، افراد غیرمسئول نباید در محدوده تست حضور داشته باشند.
همچنین استفاده از تجهیزات حفاظت فردی برای کارکنان ضروری است.
جمعبندی
تعمیر Ball Valve به تجهیزات تخصصی نیاز دارد.
ابزارهای دمونتاژ، دستگاه تراش، دستگاه فرز و تجهیزات اندازهگیری از تجهیزات پایه هستند.
همچنین دستگاه Seat Grinding و لپینگ برای تعمیر سطوح آببندی اهمیت دارند.
از طرف دیگر، Test Bench و پمپ هیدرواستاتیک برای تست شیر استفاده میشوند.
در نهایت، انتخاب صحیح تجهیزات باعث افزایش کیفیت تعمیر میشود. همچنین زمان تعمیر کاهش پیدا میکند و احتمال خطا کمتر خواهد شد.
بنابراین، یک Valve Shop حرفهای باید تجهیزات خود را بر اساس نوع، سایز و کلاس فشاری شیرهای هدف انتخاب کند
