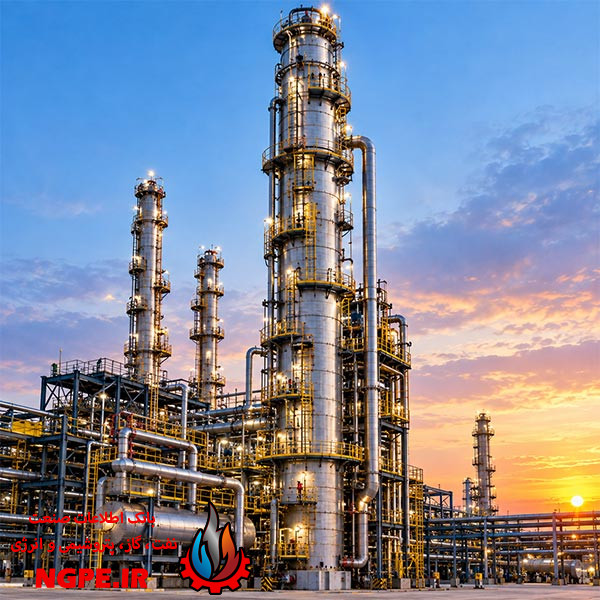

برج تقطیر چیست و چگونه کار میکند؟
برج تقطیر (Distillation Column) یکی از مهمترین تجهیزات فرآیندی در صنایع نفت، گاز، پالایشگاه، پتروشیمی و صنایع شیمیایی است که برای جداسازی اجزای یک مخلوط بر اساس تفاوت در نقطه جوش مورد استفاده قرار میگیرد.
در پالایشگاهها، نفت خام از ترکیبات هیدروکربنی مختلفی تشکیل شده است که هرکدام دارای خواص فیزیکی و نقطه جوش متفاوتی هستند. برج تقطیر با استفاده از این تفاوت، خوراک را به برشهای مختلف مانند گازها، نفتا، نفت سفید، گازوئیل و برشهای سنگینتر تقسیم میکند.
به زبان ساده، برج تقطیر با ایجاد تماس مناسب بین بخار و مایع و تکرار فرآیند تبخیر و میعان، باعث جداسازی تدریجی اجزای مختلف مخلوط میشود.
برج تقطیر چیست؟
برج تقطیر یک تجهیز عمودی و معمولاً بلند است که در داخل آن تعدادی سینی (Tray) یا پکینگ (Packing) قرار دارد. خوراک وارد برج شده و در شرایط دمایی و فشاری مناسب، اجزای مختلف آن بر اساس فراریت و نقطه جوش از یکدیگر جدا میشوند.
در یک برج تقطیر معمولی، اجزای سبکتر تمایل دارند به سمت بالای برج حرکت کنند و اجزای سنگینتر به سمت پایین برج میروند.
در نتیجه:
بالای برج → ترکیبات سبکتر و فرارتر
پایین برج → ترکیبات سنگینتر و کمفرارتر
محصول بالای برج معمولاً پس از عبور از کندانسور بخشی از آن به مایع تبدیل شده و بخشی به عنوان محصول خروجی برداشت میشود. بخشی از مایع نیز به صورت رفلاکس (Reflux) دوباره به بالای برج بازگردانده میشود.
برج تقطیر چگونه کار میکند؟
عملکرد برج تقطیر بر اساس تفاوت فراریت اجزای موجود در خوراک است.
ابتدا خوراک وارد برج میشود. در بسیاری از واحدهای صنعتی، خوراک پیش از ورود به برج توسط مبدلهای حرارتی یا کوره فرآیندی تا دمای مناسب گرم میشود.
پس از ورود خوراک، اجزای فرارتر تمایل بیشتری به تبدیلشدن به بخار دارند و به سمت بالای برج حرکت میکنند. در مقابل، اجزای سنگینتر بیشتر در فاز مایع باقی میمانند و به سمت پایین برج حرکت میکنند.
در طول برج، بخار صعودکننده و مایع نزولی با یکدیگر تماس پیدا میکنند. این تماس باعث انتقال جرم بین دو فاز شده و جداسازی را بهبود میدهد.
در بالای برج، بخارات وارد کندانسور میشوند و بخشی از آنها به مایع تبدیل میشوند. قسمتی از این مایع به عنوان محصول بالاسری خارج شده و قسمت دیگر به عنوان رفلاکس به برج بازمیگردد.
در پایین برج نیز حرارت موردنیاز معمولاً توسط ریبویلر (Reboiler) تأمین میشود تا بخشی از مایع تبخیر شده و به سمت بالا حرکت کند.
مسیر کلی فرآیند
خوراک → ورود به برج → تبخیر و تماس بخار و مایع → جداسازی → محصولات بالاسری و پایینبرج

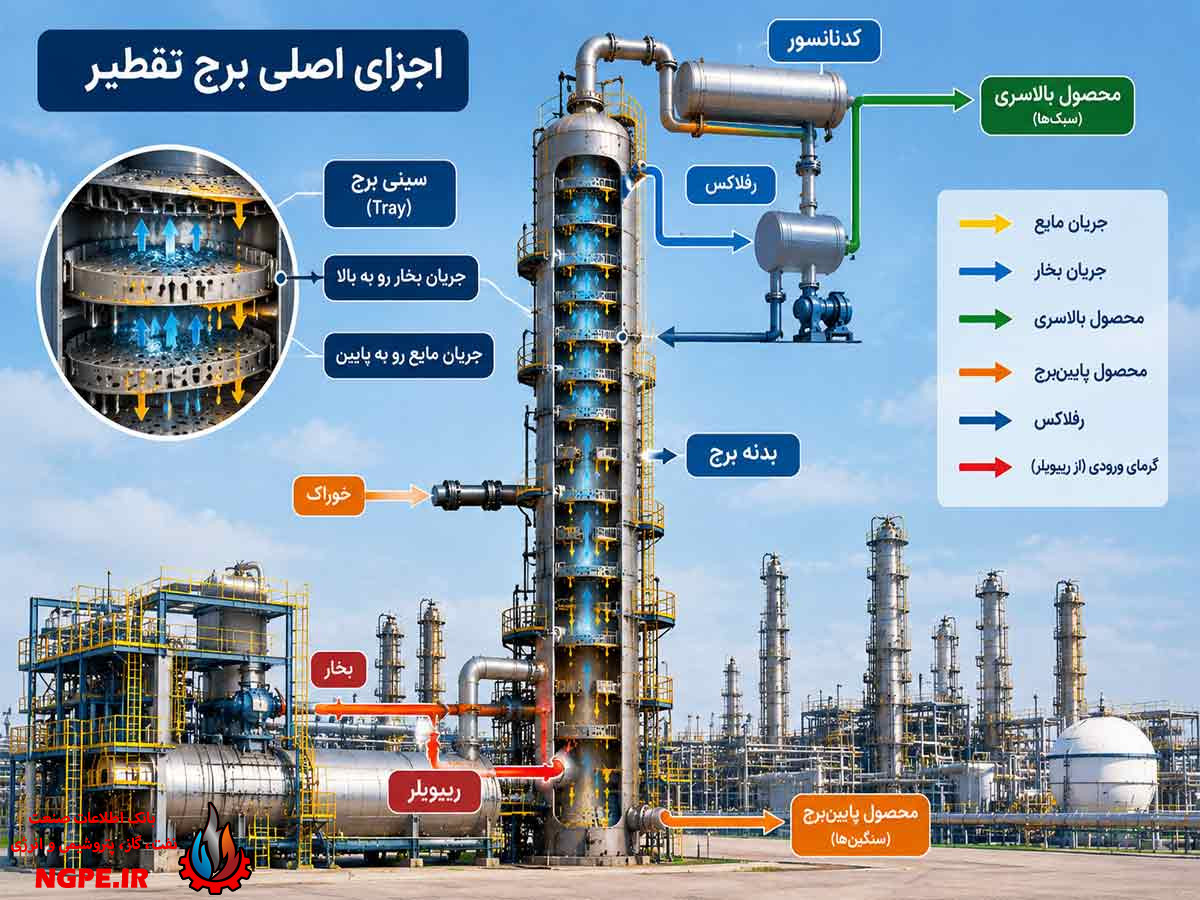

اجزای اصلی برج تقطیر
یک سیستم تقطیر صنعتی تنها شامل بدنه برج نیست و تجهیزات مختلفی برای عملکرد صحیح آن مورد استفاده قرار میگیرند.
۱. بدنه برج
بدنه اصلی برج یک پوسته عمودی استوانهای است که سینیها یا پکینگها در داخل آن قرار میگیرند.
باید متناسب با فشار، دما، نوع سیال و شرایط خورنده فرآیند طراحی شود.
۲. سینیهای برج
سینیها یا Trays برای ایجاد تماس بین بخار و مایع استفاده میشوند.
انواع رایج سینی عبارتاند از:
- سینی غربالی یا Sieve Tray
- سینی کلاهکی یا Bubble Cap Tray
- سینی والو یا Valve Tray
انتخاب نوع سینی به شرایط عملیاتی، ظرفیت برج، خواص خوراک و طراحی فرآیند بستگی دارد.
۳. پکینگ برج
در برخی برجها به جای سینی از پکینگ استفاده میشود. پکینگها سطح تماس زیادی بین فاز مایع و بخار ایجاد میکنند و میتوانند برای برخی کاربردهای صنعتی مناسب باشند.
پکینگها معمولاً به دو گروه اصلی تقسیم میشوند:
- پکینگهای تصادفی
- پکینگهای ساختاریافته
۴. کندانسور
کندانسور در بالای برج قرار دارد و وظیفه آن خنککردن بخارات خروجی و تبدیل بخشی یا تمام آنها به مایع است.
نوع کندانسور و شرایط عملکرد آن به نوع محصول و طراحی فرآیند بستگی دارد.
۵. ریبویلر
ریبویلر در قسمت پایین برج قرار دارد و حرارت موردنیاز برای تبخیر بخشی از مایع پایین برج را تأمین میکند.
این بخار به سمت بالای برج حرکت کرده و در فرآیند جداسازی مشارکت میکند.
۶. خط رفلاکس
مایع تولیدشده در کندانسور که به بالای برج بازگردانده میشود، رفلاکس نام دارد.
افزایش یا کاهش مناسب نرخ رفلاکس میتواند بر کیفیت جداسازی و مصرف انرژی تأثیر زیادی داشته باشد.
۷. خطوط خوراک و محصولات
برجهای صنعتی معمولاً دارای خطوط مختلفی برای ورود خوراک، خروج محصول بالاسری، خروج محصول پایینبرج و در برخی موارد برداشت محصولات جانبی هستند.
نقش دما و فشار در برج تقطیر
دما و فشار دو پارامتر بسیار مهم در عملکرد برج تقطیر هستند.
با تغییر فشار، نقطه جوش ترکیبات نیز تغییر میکند. بنابراین فشار عملیاتی برج باید متناسب با نوع خوراک و شرایط فرآیند انتخاب شود.
در بسیاری از واحدها، دمای برج از پایین به بالا کاهش پیدا میکند. این اختلاف دما باعث میشود ترکیبات سنگینتر بیشتر در قسمتهای پایین و ترکیبات سبکتر در قسمتهای بالایی متمرکز شوند.
کنترل دقیق دما و فشار برای حفظ کیفیت محصولات و جلوگیری از ناپایداری عملیاتی اهمیت زیادی دارد.
انواع برج تقطیر
برجهای تقطیر را میتوان بر اساس کاربرد و نوع فرآیند به گروههای مختلفی تقسیم کرد.
برج تقطیر اتمسفریک
برج تقطیر اتمسفریک یکی از مهمترین تجهیزات پالایشگاه است که برای جداسازی نفت خام در فشار نزدیک به فشار اتمسفر مورد استفاده قرار میگیرد.
محصولات این برج میتوانند شامل برشهای مختلفی مانند:
- گازهای سبک
- نفتا
- نفت سفید
- گازوئیل
- نفت گاز
- تهمانده سنگین
باشند.
برج تقطیر در خلأ
برای جداسازی برشهای سنگین نفتی از برج تقطیر خلأ (Vacuum Distillation Column) استفاده میشود.
با کاهش فشار، نقطه جوش مواد کاهش پیدا میکند و امکان جداسازی ترکیبات سنگین در دماهای پایینتر فراهم میشود. این موضوع میتواند از تخریب حرارتی برخی ترکیبات جلوگیری کند.
برج تقطیر سینیدار
در این نوع برج، سینیهای متعدد برای ایجاد تماس بین بخار و مایع مورد استفاده قرار میگیرند.
برج تقطیر پکینگدار
در این نوع برج، به جای سینی از مواد پرکننده استفاده میشود. برجهای پکینگدار در برخی فرآیندهای شیمیایی و جذب و جداسازی نیز کاربرد گستردهای دارند.
کاربرد برج تقطیر در پالایشگاه
یکی از مهمترین کاربردهای برج تقطیر، جداسازی نفت خام است.
نفت خام مخلوط پیچیدهای از هیدروکربنهاست و نمیتوان آن را بدون انجام فرآیندهای جداسازی به محصولات مختلف تبدیل کرد.
در برج تقطیر، نفت خام بر اساس محدودههای مختلف نقطه جوش به برشهای گوناگون تقسیم میشود.
این برشها میتوانند برای تولید یا فرآوری محصولاتی مانند:
- بنزین
- نفت سفید
- سوخت جت
- گازوئیل
- نفت کوره
- خوراک واحدهای پتروشیمی
مورد استفاده قرار گیرند.
کاربرد برج تقطیر در پتروشیمی
برجهای تقطیر در صنایع پتروشیمی نیز کاربرد گستردهای دارند.
از این تجهیزات برای جداسازی و خالصسازی مواد مختلف مانند هیدروکربنهای سبک، حلالها و محصولات واسطهای استفاده میشود.
در بسیاری از مجتمعهای پتروشیمی، چندین برج تقطیر پشت سر هم قرار میگیرند تا خوراک پیچیده به محصولات با خلوص موردنظر تبدیل شود.
محصولات بالاسری و پایینبرج
در یک برج تقطیر، معمولاً دو جریان اصلی محصول وجود دارد:
محصول بالاسری
این محصول از قسمت بالای برج خارج میشود و معمولاً حاوی ترکیبات سبکتر و فرارتر است.
محصول پایینبرج
محصول پایین برج شامل ترکیبات سنگینتر و کمفرارتر است.
البته در برخی برجهای صنعتی، علاوه بر این دو جریان، محصولات جانبی (Side Draws) نیز از سینیها یا نقاط مشخصی از برج برداشت میشوند.
مشکلات رایج برج تقطیر
برجهای تقطیر نیز مانند سایر تجهیزات فرآیندی ممکن است با مشکلات عملیاتی مختلفی مواجه شوند.
Flooding یا طغیان برج
اگر جریان مایع یا بخار بیش از ظرفیت طراحی برج باشد، ممکن است برج دچار Flooding شود. در این حالت عملکرد جداسازی کاهش یافته و افت فشار برج افزایش پیدا میکند.
Weeping یا ریزش مایع از سینی
در شرایطی که سرعت بخار از مقدار موردنیاز کمتر باشد، مایع میتواند از سوراخهای سینی عبور کرده و به سینی پایینتر بریزد.
Foaming یا کفکردن
برخی خوراکها میتوانند باعث تشکیل کف در برج شوند. کف زیاد میتواند سطح مؤثر تماس بخار و مایع را کاهش داده و باعث ناپایداری فرآیند شود.
افزایش افت فشار
افزایش غیرعادی افت فشار میتواند نشانه مشکلاتی مانند گرفتگی، flooding یا مشکلات مربوط به سینیها و پکینگها باشد.
خوردگی
وجود ترکیبات خورنده در خوراک میتواند باعث خوردگی داخلی برج، سینیها، خطوط و تجهیزات جانبی شود.
پارامترهای مهم در طراحی برج تقطیر
طراحی برج تقطیر یک فرآیند مهندسی پیچیده است و پارامترهای مختلفی باید در آن در نظر گرفته شوند.
برخی از مهمترین پارامترها عبارتاند از:
- دبی خوراک
- ترکیب خوراک
- فشار عملیاتی
- دمای عملیاتی
- نوع محصولات
- درصد خلوص موردنیاز
- نرخ رفلاکس
- تعداد مراحل تئوری
- نوع سینی یا پکینگ
- قطر برج
- ارتفاع برج
- بار حرارتی ریبویلر
- بار حرارتی کندانسور
- خواص فیزیکی و شیمیایی سیالات
مزایای استفاده از برج تقطیر
استفاده از برجهای تقطیر امکان جداسازی و خالصسازی طیف وسیعی از مواد را فراهم میکند.
مهمترین مزایای آن عبارتاند از:
- جداسازی مؤثر ترکیبات
- تولید محصولات با خلوص مشخص
- قابلیت استفاده در ظرفیتهای بالا
- امکان کنترل دقیق فرآیند
- کاربرد گسترده در صنایع نفت و گاز
- امکان استفاده در فرآیندهای مداوم
- قابلیت ترکیب با سایر تجهیزات فرآیندی
مصرف انرژی در برج تقطیر
یکی از چالشهای اصلی برجهای تقطیر، مصرف انرژی بالا است.
برای ایجاد جداسازی، معمولاً نیاز به تأمین حرارت در ریبویلر و دفع حرارت در کندانسور وجود دارد.
به همین دلیل، مهندسان فرآیند تلاش میکنند با روشهایی مانند:
- بهینهسازی نرخ رفلاکس
- بازیابی حرارت
- استفاده از مبدلهای حرارتی
- بهینهسازی فشار عملیاتی
- بهبود طراحی سینی یا پکینگ
- یکپارچهسازی حرارتی واحد
مصرف انرژی را کاهش دهند.
اهمیت نگهداری برج تقطیر
بازرسی و نگهداری مناسب برج تقطیر برای حفظ عملکرد و جلوگیری از توقف ناخواسته واحد ضروری است.
در زمان تعمیرات و بازرسیهای دورهای، مواردی مانند وضعیت سینیها، پکینگها، نازلها، خطوط، تجهیزات داخلی، خوردگی و ضخامت بدنه مورد بررسی قرار میگیرد.
همچنین عملکرد تجهیزات جانبی مانند کندانسور، ریبویلر، پمپهای رفلاکس و سیستمهای کنترلی نیز باید به صورت منظم پایش شود.
تفاوت برج تقطیر با برج جذب
برج تقطیر و برج جذب هر دو برای جداسازی مواد استفاده میشوند، اما اساس عملکرد آنها متفاوت است.
در برج تقطیر جداسازی عمدتاً بر اساس تفاوت در فراریت و نقطه جوش اجزای مخلوط انجام میشود.
در برج جذب، یک یا چند جزء از یک جریان گازی با استفاده از یک مایع جاذب جذب میشوند.
بنابراین نوع فرآیند، خوراک و هدف جداسازی تعیین میکند که کدام تجهیز مناسبتر است.
جمعبندی
برج تقطیر یکی از مهمترین تجهیزات جداسازی در صنایع نفت، گاز، پالایشگاه و پتروشیمی است. این تجهیز با استفاده از تفاوت نقطه جوش و فراریت اجزای یک مخلوط، مواد را به جریانها و محصولات مختلف تقسیم میکند.
اجزای مهم یک سیستم تقطیر شامل بدنه برج، سینی یا پکینگ، کندانسور، ریبویلر، خطوط خوراک، رفلاکس و خطوط خروج محصول است.
عملکرد مناسب برج به عواملی مانند دما، فشار، نرخ رفلاکس، ترکیب خوراک، نوع سینی یا پکینگ و بار حرارتی وابسته است. طراحی صحیح و کنترل دقیق این پارامترها میتواند موجب افزایش کیفیت محصولات، کاهش مصرف انرژی و بهبود راندمان واحد فرآیندی شود.
