اجزای برج تقطیر صنعتی چیست؟
برج تقطیر صنعتی (Industrial Distillation Column) یکی از مهمترین تجهیزات فرآیندی در پالایشگاهها، مجتمعهای پتروشیمی و صنایع شیمیایی است که برای جداسازی اجزای مختلف یک مخلوط بر اساس تفاوت در نقطه جوش و فراریت آنها مورد استفاده قرار میگیرد.
عملکرد صحیح برج تقطیر تنها به بدنه اصلی آن وابسته نیست، بلکه مجموعهای از تجهیزات داخلی و خارجی مانند سینیها، پکینگها، کندانسور، ریبویلر، دمیستر، نازلها، خطوط خوراک و محصولات و سیستمهای کنترل در عملکرد آن نقش دارند.
شناخت اجزای برج تقطیر صنعتی برای طراحی، بهرهبرداری، تعمیرات و نگهداری این تجهیزات اهمیت زیادی دارد.
برج تقطیر صنعتی چیست؟
برج تقطیر یک تجهیز عمودی است که در داخل آن تماس مداوم یا مرحلهای بین فاز بخار و فاز مایع ایجاد میشود.
خوراک وارد برج شده و پس از توزیع مناسب، اجزای سبکتر به دلیل فراریت بیشتر به سمت بالای برج حرکت میکنند، در حالی که اجزای سنگینتر بیشتر به سمت پایین برج جریان پیدا میکنند.
در قسمت بالای برج، بخارات وارد کندانسور شده و بخشی از آنها به مایع تبدیل میشود. بخشی از این مایع به عنوان محصول بالاسری خارج شده و بخش دیگری به عنوان رفلاکس به برج بازگردانده میشود.
در پایین برج نیز ریبویلر حرارت موردنیاز برای تبخیر بخشی از مایع را تأمین میکند.
به طور خلاصه:
خوراک → برج تقطیر → تماس بخار و مایع → جداسازی → محصول بالاسری + محصول پایینبرج

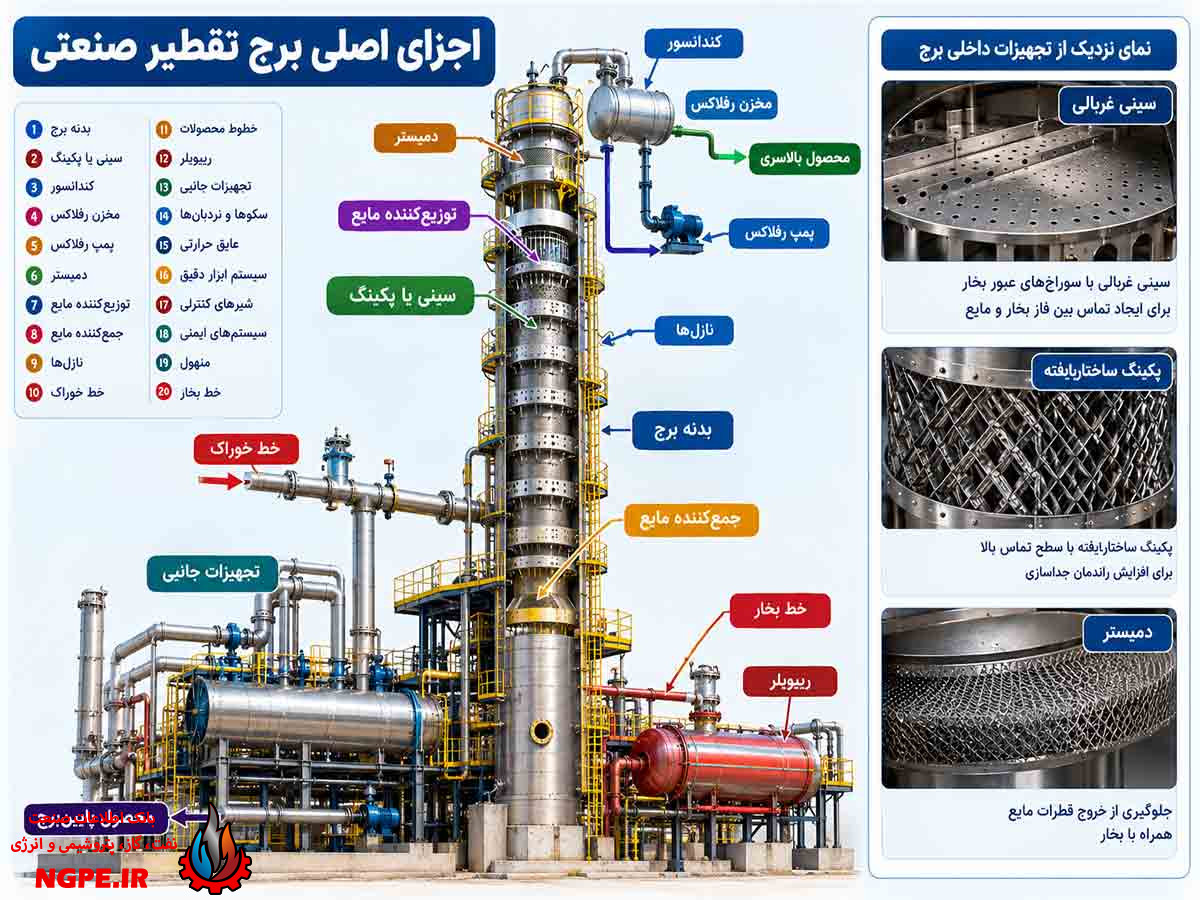

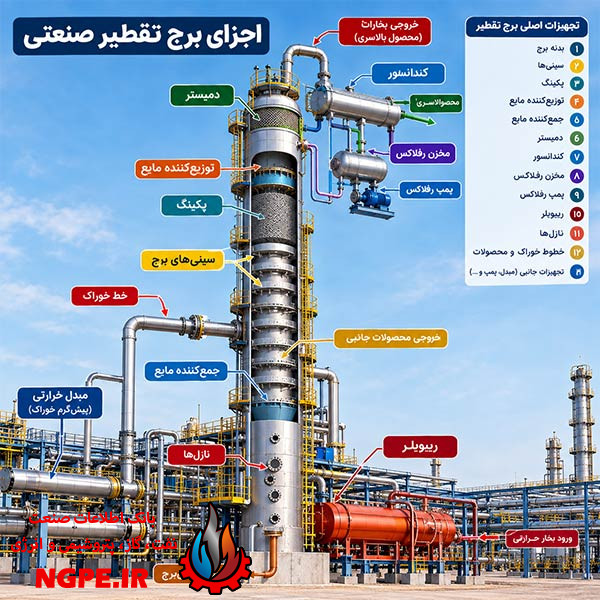

اجزای اصلی برج تقطیر صنعتی
برج تقطیر صنعتی از بخشهای مختلفی تشکیل شده است. این اجزا را میتوان به دو گروه تجهیزات داخلی برج و تجهیزات خارجی و جانبی تقسیم کرد.
۱. بدنه برج تقطیر
بدنه یا Column Shell ساختار اصلی برج است که سایر تجهیزات داخلی مانند سینیها، پکینگها و توزیعکنندهها در داخل آن قرار میگیرند.
معمولاً به شکل استوانهای ساخته میشود و باید توانایی تحمل فشار، دمای عملیاتی، بارهای مکانیکی و شرایط خورنده فرآیند را داشته باشد.
در انتخاب جنس بدنه عواملی مانند موارد زیر در نظر گرفته میشوند:
- فشار عملیاتی
- دمای طراحی
- نوع سیال
- میزان خورندگی
- ضخامت موردنیاز
- شرایط مکانیکی
- الزامات استانداردی
۲. سینیهای برج تقطیر
یکی از مهمترین اجزای داخلی برج تقطیر، سینی (Tray) است.
سینیها در ارتفاعهای مختلف داخل برج نصب میشوند و وظیفه اصلی آنها ایجاد تماس مناسب بین بخار صعودکننده و مایع نزولی است.
در اثر این تماس، انتقال جرم و حرارت بین دو فاز انجام میشود و جداسازی اجزای مخلوط بهبود پیدا میکند.
انواع سینیهای برج
رایجترین انواع سینی عبارتاند از:
سینی غربالی
Sieve Tray دارای سوراخهایی روی سطح سینی است که بخار از آنها عبور میکند.
این نوع سینی ساختار سادهای دارد و در بسیاری از کاربردهای صنعتی استفاده میشود.
سینی والو
Valve Tray دارای شیرهای متحرک یا ثابت است که عبور بخار از سینی را کنترل میکنند.
این سینی میتواند در محدوده وسیعتری از شرایط عملیاتی عملکرد مناسبی داشته باشد.
سینی کلاهکی
Bubble Cap Tray دارای کلاهکهایی است که بخار را از داخل مایع عبور میدهند.
این نوع سینی میتواند در شرایطی که نیاز به حفظ تماس مناسب بخار و مایع وجود دارد مورد استفاده قرار گیرد.
۳. پکینگ برج تقطیر
در برخی برجهای صنعتی به جای سینی از پکینگ (Packing) استفاده میشود.
پکینگها با افزایش سطح تماس بین بخار و مایع، امکان انتقال جرم مؤثر را فراهم میکنند.
پکینگها معمولاً به دو گروه اصلی تقسیم میشوند:
- پکینگ تصادفی (Random Packing)
- پکینگ ساختاریافته (Structured Packing)
انتخاب بین سینی و پکینگ به عواملی مانند ظرفیت، افت فشار، نوع سیال، محدوده عملیاتی و شرایط فرآیند بستگی دارد.
۴. توزیعکننده مایع
در برجهای پکینگدار، Liquid Distributor وظیفه دارد مایع را به صورت یکنواخت روی سطح پکینگ توزیع کند.
اگر توزیع مایع مناسب نباشد، بخشی از پکینگ بدون استفاده باقی میماند و راندمان جداسازی کاهش پیدا میکند.
بنابراین طراحی صحیح توزیعکننده مایع یکی از عوامل مهم در عملکرد برجهای پکینگدار است.
۵. جمعکننده مایع
Liquid Collector برای جمعآوری مایع در قسمتهای مختلف برج استفاده میشود.
مایع جمعشده میتواند برای ورود مجدد به بخش دیگری از برج، ارسال به تجهیزات جانبی یا خروج از برج مورد استفاده قرار گیرد.
۶. دمیستر یا قطرهگیر
Demister یکی دیگر از اجزای مهم برخی برجهای تقطیر است که معمولاً در قسمت بالایی برج قرار میگیرد.
وظیفه دمیستر جلوگیری از خروج قطرات مایع همراه با بخار است.
اگر قطرات مایع همراه جریان بخار از برج خارج شوند، میتوانند وارد کندانسور و سایر تجهیزات پاییندست شده و باعث مشکلات عملیاتی شوند.
دمیستر میتواند به شکل مش سیمی یا سایر ساختارهای مناسب طراحی شود.
۷. کندانسور
(Condenser) معمولاً در قسمت بالای برج قرار دارد و وظیفه آن خنککردن بخارات خروجی و تبدیل آنها به مایع است.
میتواند به صورت:
- کندانسور کامل
- کندانسور جزئی
طراحی شود.
در بسیاری از سیستمها، مایع حاصل از کندانسور وارد مخزن رفلاکس میشود.
۸. مخزن رفلاکس
Reflux Drum یا مخزن رفلاکس در قسمت بالای سیستم تقطیر قرار میگیرد و مایع خروجی از کندانسور را دریافت میکند.
در این مخزن، در صورت وجود دو فاز، امکان جداسازی فازها نیز وجود دارد.
بخشی از مایع موجود در مخزن به عنوان محصول بالاسری خارج میشود و بخشی دیگر توسط پمپ رفلاکس به بالای برج بازگردانده میشود.
۹. سیستم رفلاکس
رفلاکس (Reflux) یکی از مهمترین پارامترهای عملیاتی برج تقطیر است.
رفلاکس به بخشی از مایع بالاسری گفته میشود که پس از چگالش دوباره به قسمت بالایی برج بازگردانده میشود.
بازگشت این مایع باعث بهبود تماس بخار و مایع و در نتیجه افزایش کیفیت جداسازی میشود.
نرخ رفلاکس باید به گونهای تنظیم شود که بین کیفیت جداسازی و مصرف انرژی تعادل مناسبی برقرار باشد.
۱۰. ریبویلر
ریبویلر (Reboiler) در قسمت پایین برج قرار دارد و حرارت موردنیاز برای تبخیر بخشی از مایع پایین برج را تأمین میکند.
بخشی از مایع با دریافت حرارت به بخار تبدیل شده و به سمت بالای برج حرکت میکند.
انواع ریبویلرها میتوانند شامل:
- Kettle Reboiler
- Thermosiphon Reboiler
- Forced Circulation Reboiler
باشند.
نوع ریبویلر بر اساس شرایط فرآیند و ویژگیهای خوراک انتخاب میشود.
۱۱. نازلهای برج
نازل (Nozzle) برای اتصال خطوط فرآیندی و تجهیزات مختلف به بدنه برج استفاده میشود.
برخی از نازلهای رایج عبارتاند از:
- نازل ورودی خوراک
- نازل خروجی محصول بالاسری
- نازل خروجی محصول پایینبرج
- نازل رفلاکس
- نازلهای محصولات جانبی
- نازلهای تخلیه و ونت
- نازلهای ابزار دقیق
طراحی و جانمایی صحیح نازلها برای جلوگیری از ایجاد تنش و اختلال در جریان اهمیت زیادی دارد.
۱۲. خط خوراک
Feed Line مسیری است که خوراک فرآیندی از طریق آن وارد برج میشود.
محل ورود خوراک یکی از پارامترهای مهم طراحی برج است؛ زیرا موقعیت نامناسب خوراک میتواند باعث کاهش راندمان جداسازی شود.
در برخی فرآیندها خوراک قبل از ورود به برج توسط مبدل حرارتی یا کوره فرآیندی گرم میشود.
۱۳. خطوط محصولات
برج تقطیر میتواند دارای چندین خط خروجی باشد.
مهمترین آنها عبارتاند از:
خط محصول بالاسری
محصولات سبکتر معمولاً از قسمت بالای برج خارج میشوند.
خط محصول پایینبرج
ترکیبات سنگینتر معمولاً از قسمت پایین برج خارج میشوند.
خطوط برداشت جانبی
در برخی برجهای پالایشگاهی، محصولات میانی از نقاط مختلف برج برداشت میشوند.
۱۴. سینی خوراک
محل ورود خوراک به برج معمولاً در یک سینی مشخص یا بخش مشخصی از پکینگ قرار دارد.
انتخاب محل مناسب ورود خوراک به ترکیب خوراک و شرایط فرآیند وابسته است.
به طور معمول، هدف این است که خوراک در نقطهای وارد شود که بهترین شرایط را برای جداسازی اجزای سبک و سنگین فراهم کند.
۱۵. منهول
Manway یا منهول برای دسترسی افراد و تجهیزات بازرسی به فضای داخلی برج استفاده میشود.
در زمان تعمیرات اساسی، منهولها امکان ورود تجهیزات و انجام بازرسی داخلی را فراهم میکنند.
۱۶. سکوها و نردبانها
برجهای تقطیر صنعتی معمولاً دارای سکوهای دسترسی، پلکان، نردبان و تجهیزات دسترسی هستند.
این تجهیزات برای انجام فعالیتهایی مانند:
- بازرسی
- تعمیرات
- نمونهبرداری
- کالیبراسیون تجهیزات
- سرویس شیرها و ابزار دقیق
مورد استفاده قرار میگیرند.
۱۷. عایق حرارتی
سطح خارجی برج ممکن است با عایق حرارتی پوشانده شود.
هدف از عایقکاری عبارت است از:
- کاهش اتلاف حرارت
- کنترل دمای سطح خارجی
- افزایش راندمان انرژی
- محافظت از تجهیزات و افراد در برابر سطوح داغ
نوع عایق به دمای عملیاتی و شرایط محیطی بستگی دارد.
۱۸. سیستم ابزار دقیق و کنترل
برج تقطیر صنعتی برای عملکرد پایدار به سیستمهای اندازهگیری و کنترل نیاز دارد.
پارامترهای مهمی که معمولاً اندازهگیری یا کنترل میشوند عبارتاند از:
- فشار
- دما
- سطح مایع
- دبی خوراک
- دبی رفلاکس
- دبی محصولات
- فشار افت برج
- دمای بالای برج
- دمای پایین برج
سیستم کنترل با تنظیم پارامترهای مختلف، شرایط عملیاتی برج را در محدوده موردنظر حفظ میکند.
۱۹. شیرهای کنترلی
شیرهای کنترلی برای تنظیم جریان سیالات در نقاط مختلف سیستم تقطیر استفاده میشوند.
برای مثال، میتوان از شیرهای کنترلی برای تنظیم:
- جریان خوراک
- جریان رفلاکس
- جریان محصول
- جریان بخار به ریبویلر
- جریان سیال خنککننده کندانسور
استفاده کرد.
۲۰. سیستمهای ایمنی برج تقطیر
از آنجا که برجهای تقطیر با مواد قابل اشتعال، فشار و دمای بالا کار میکنند، سیستمهای ایمنی اهمیت زیادی دارند.
از تجهیزات ایمنی رایج میتوان به موارد زیر اشاره کرد:
- شیر اطمینان
- سیستم قطع اضطراری
- تجهیزات کنترل فشار
- سیستمهای هشدار
- تجهیزات اندازهگیری دما و فشار
- سیستم تخلیه فشار
- سیستمهای پایش سطح
این تجهیزات برای جلوگیری از افزایش بیش از حد فشار و سایر شرایط خطرناک فرآیندی مورد استفاده قرار میگیرند.
نحوه همکاری اجزای برج تقطیر با یکدیگر
تمام اجزای برج تقطیر به صورت یک سیستم یکپارچه عمل میکنند.
ابتدا خوراک وارد برج میشود. سپس بخار تولیدشده در ریبویلر از پایین به سمت بالا حرکت کرده و با مایع در حال سقوط تماس پیدا میکند.
در این مسیر، اجزای فرارتر بیشتر وارد فاز بخار شده و به سمت بالای برج حرکت میکنند.
در قسمت بالایی، بخار وارد کندانسور شده و بخشی از آن به مایع تبدیل میشود. بخشی از مایع به عنوان محصول خارج شده و بخشی دیگر به عنوان رفلاکس وارد برج میشود.
در پایین نیز مایع سنگینتر جمع شده و بخشی از آن به عنوان محصول پایینبرج خارج میشود.
بنابراین عملکرد برج حاصل همکاری بدنه، تجهیزات داخلی، کندانسور، مخزن رفلاکس، ریبویلر، خطوط فرآیندی و سیستم کنترل است.
مهمترین تجهیزات جانبی برج تقطیر
علاوه بر اجزای اصلی، تجهیزات جانبی مختلفی نیز در یک واحد تقطیر مورد استفاده قرار میگیرند.
برخی از این تجهیزات عبارتاند از:
- پمپ رفلاکس
- پمپ محصول پایینبرج
- مبدلهای حرارتی
- کندانسور
- ریبویلر
- مخزن رفلاکس
- سیستمهای خنککننده
- سیستمهای کنترل
- شیرهای ایمنی و کنترلی
انتخاب این تجهیزات به نوع فرآیند و ظرفیت واحد بستگی دارد.
عوامل مؤثر بر انتخاب اجزای برج تقطیر
طراحی اجزای برج تقطیر باید بر اساس شرایط واقعی فرآیند انجام شود.
مهمترین عوامل عبارتاند از:
- نوع خوراک
- ترکیب خوراک
- دبی جریان
- فشار عملیاتی
- دمای عملیاتی
- میزان خورندگی
- خواص فیزیکی سیال
- درصد خلوص محصولات
- میزان رفلاکس
- ظرفیت حرارتی
- محدودیت افت فشار
- الزامات ایمنی
به عنوان مثال، انتخاب بین سینی و پکینگ تنها بر اساس هزینه انجام نمیشود و عواملی مانند افت فشار، ظرفیت و نوع فرآیند نیز باید مورد توجه قرار گیرند.
مشکلات رایج اجزای برج تقطیر
اجزای مختلف برج ممکن است در طول بهرهبرداری با مشکلاتی مواجه شوند.
خرابی یا آسیب سینیها
خوردگی، فرسایش یا تغییر شکل سینیها میتواند باعث کاهش راندمان تماس بخار و مایع شود.
گرفتگی پکینگ
تجمع رسوبات یا مواد جامد میتواند مسیر جریان را مسدود کرده و افت فشار را افزایش دهد.
خرابی دمیستر
آسیبدیدگی دمیستر میتواند باعث عبور قطرات مایع همراه بخار شود.
مشکلات کندانسور
کاهش راندمان انتقال حرارت در کندانسور میتواند باعث افزایش دمای بخارات خروجی و تغییر شرایط رفلاکس شود.
مشکلات ریبویلر
کاهش انتقال حرارت، رسوبگذاری یا مشکلات جریان میتواند ظرفیت حرارتی ریبویلر را کاهش دهد.
خوردگی بدنه
در صورت وجود ترکیبات خورنده، بدنه و تجهیزات داخلی ممکن است دچار خوردگی شوند.
اهمیت بازرسی و نگهداری برج تقطیر
بازرسی دورهای برج برای شناسایی مشکلات احتمالی و جلوگیری از خرابیهای جدی اهمیت زیادی دارد.
در تعمیرات اساسی، معمولاً وضعیت موارد زیر بررسی میشود:
- ضخامت بدنه
- سینیها
- پکینگ
- دمیستر
- نازلها
- جوشها
- خوردگی
- منهولها
- تجهیزات داخلی
- وضعیت عایق
- تجهیزات ایمنی
انجام بازرسی مناسب میتواند به افزایش عمر مفید برج و کاهش توقفهای ناخواسته کمک کند.
جمعبندی
برج تقطیر صنعتی مجموعهای از تجهیزات داخلی و خارجی است که در کنار یکدیگر فرآیند جداسازی اجزای یک مخلوط را انجام میدهند.
از مهمترین اجزای این تجهیز میتوان به بدنه برج، سینیها، پکینگ، دمیستر، توزیعکننده مایع، جمعکننده مایع، کندانسور، مخزن رفلاکس، ریبویلر، نازلها، خطوط خوراک و محصول و سیستمهای کنترل و ایمنی اشاره کرد.
عملکرد صحیح هر یک از این اجزا تأثیر مستقیمی بر کیفیت جداسازی، مصرف انرژی، ظرفیت تولید و ایمنی واحد دارد. به همین دلیل انتخاب، طراحی، نصب، بازرسی و نگهداری صحیح اجزای برج تقطیر از اهمیت بسیار بالایی در صنایع نفت، گاز و پتروشیمی برخوردار است.
