سینی برج تقطیر چیست و چه کاربردی دارد؟
سینی برج تقطیر (Distillation Tray) یکی از مهمترین اجزای داخلی برجهای تقطیر است که وظیفه ایجاد تماس مؤثر بین بخار و مایع را بر عهده دارد. این تماس باعث انتقال جرم بین دو فاز و در نهایت جداسازی اجزای مختلف یک مخلوط بر اساس اختلاف فراریت آنها میشود.
سینیها در فواصل مشخصی داخل برج نصب میشوند و بخار معمولاً از پایین به سمت بالا حرکت میکند، در حالی که مایع از طریق Downcomer به سمت پایین جریان دارد. تماس متقابل این دو فاز روی سینی، فرآیند انتقال جرم و جداسازی را بهبود میدهد.
سینی برج تقطیر چگونه کار میکند؟
برای درک عملکرد سینی برج تقطیر، باید جریان مایع و بخار داخل ستون را در نظر گرفت.
بخار حاصل از حرارتدهی در قسمت پایین برج به سمت بالا حرکت میکند. این بخار از سوراخها، شیرها یا ساختارهای تعبیهشده روی سینی عبور کرده و با مایعی که روی سطح سینی جریان دارد تماس پیدا میکند.
در اثر این تماس، بخشی از ترکیبات فرارتر وارد فاز بخار شده و بخشی از ترکیبات سنگینتر به فاز مایع منتقل میشوند. سپس مایع از طریق Downcomer به سینی پایینتر میرود و بخار به سمت سینی بالاتر حرکت میکند.
به این ترتیب، با افزایش تعداد مراحل تماس بخار و مایع، ترکیبات مختلف با راندمان بیشتری از یکدیگر جدا میشوند.
اجزای اصلی سینی برج تقطیر

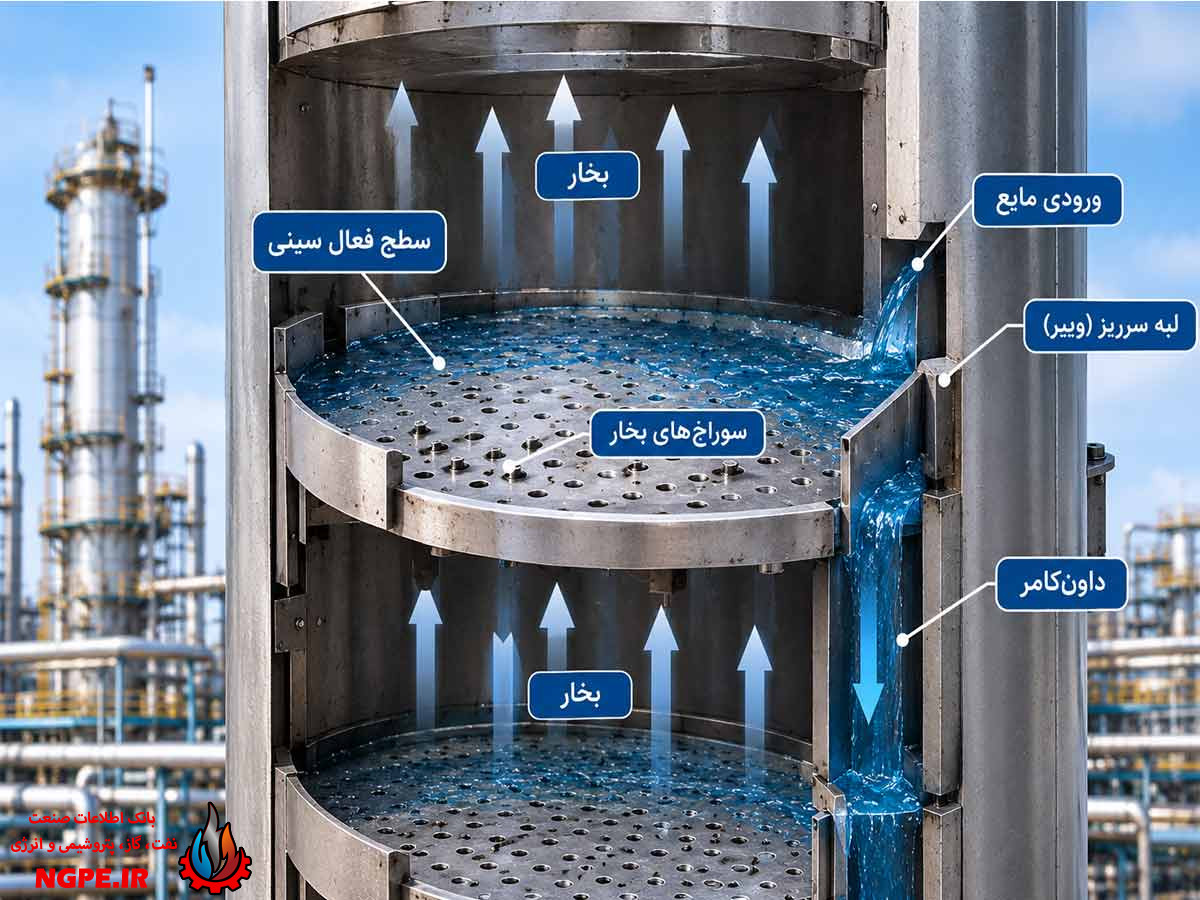

یک سینی تقطیر معمولاً از بخشهای مختلفی تشکیل شده است که هرکدام نقش مشخصی در عملکرد برج دارند:
- Tray Deck: صفحه اصلی سینی که جریان مایع روی آن قرار میگیرد.
- Downcomer: مسیر انتقال مایع از یک سینی به سینی پایینتر.
- Weir: دیوارهای که ارتفاع مایع روی سینی را کنترل میکند.
- Active Area: بخش فعال سینی که تماس اصلی بین بخار و مایع در آن اتفاق میافتد.
- Vapor Openings: سوراخها یا مسیرهایی که بخار از طریق آنها وارد مایع میشود.
- Inlet Area: ناحیه ورود مایع به سینی.
- Outlet Weir: بخش خروج مایع از سینی.
طراحی صحیح Downcomer و سطح فعال سینی اهمیت زیادی دارد؛ زیرا ظرفیت برج و پایداری عملکرد آن به نحوه توزیع جریان بخار و مایع وابسته است.
انواع سینی برج تقطیر
سینیهای مورد استفاده در برجهای تقطیر صنعتی انواع مختلفی دارند. چهار نوع متداول آن عبارتاند از Sieve Tray، Valve Tray، Bubble Cap Tray و Dual-Flow Tray. سینیهای Sieve و Valve از رایجترین انواع مورد استفاده در صنعت هستند.

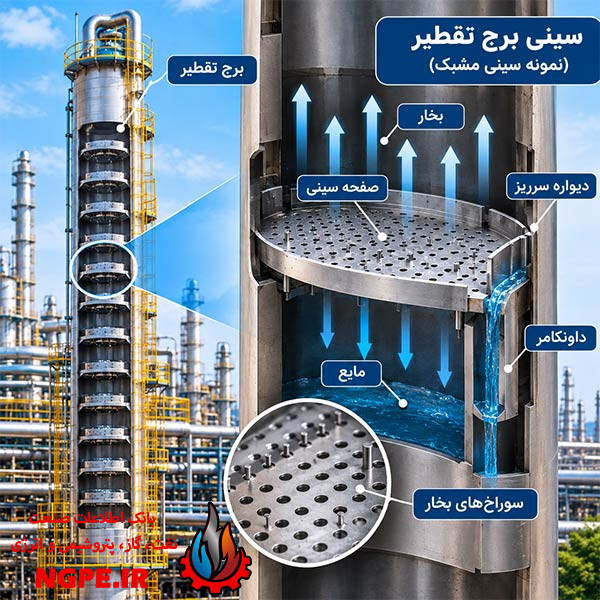

1. سینی مشبک یا Sieve Tray
سینی مشبک یکی از سادهترین انواع سینی تقطیر است. در این نوع سینی، تعداد زیادی سوراخ در سطح صفحه ایجاد شده است.
بخار از سوراخها عبور کرده و با مایع موجود روی سینی تماس پیدا میکند.
مزایای Sieve Tray:
- طراحی ساده
- هزینه ساخت نسبتاً پایین
- تعمیر و نگهداری آسان
- کاربرد گسترده در صنایع شیمیایی و پالایشگاهی
با این حال، عملکرد آن به شرایط جریان مایع و بخار وابسته است و در نرخهای بسیار پایین مایع ممکن است عملکرد مطلوبی نداشته باشد.
2. سینی والو یا Valve Tray
در سینی والو، سوراخهای سینی به وسیله شیرهای مخصوص پوشانده میشوند. این شیرها با تغییر جریان بخار حرکت کرده و امکان عبور بخار را تنظیم میکنند.
Valve Tray معمولاً انعطافپذیری عملیاتی بیشتری نسبت به Sieve Tray دارد و در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد.
در سالهای اخیر، استفاده از Fixed Valve نیز در برخی کاربردها افزایش یافته است؛ زیرا این طراحی میتواند قابلیت اطمینان و مقاومت در برابر Fouling را بهبود دهد.
3. سینی کلاهکی یا Bubble Cap Tray
در این نوع سینی، بخار از طریق Riser بالا آمده و سپس از زیر کلاهک یا Cap وارد لایه مایع میشود.
ساختار Bubble Cap باعث میشود بخار بتواند حتی در شرایط خاص و نرخهای پایین مایع نیز با مایع تماس برقرار کند.
از طرف دیگر، ساختار پیچیدهتر و هزینه بالاتر آن باعث شده در بسیاری از کاربردهای جدید، گزینههای سادهتر مانند Sieve Tray و Valve Tray نیز مورد توجه قرار گیرند.
4. سینی Dual-Flow
در سینی Dual-Flow، جریان بخار و مایع از مسیرهای مشترک عبور میکنند و معمولاً Downcomer سنتی وجود ندارد.
این نوع سینی میتواند ظرفیت بالایی داشته باشد و برای برخی سرویسهای خاص، بهخصوص شرایطی که گرفتگی اهمیت دارد، مورد استفاده قرار میگیرد.
چرا سینی در برج تقطیر اهمیت دارد؟
هدف اصلی سینی ایجاد تماس مناسب بین فاز مایع و بخار است. هرچه این تماس مؤثرتر باشد، انتقال جرم بهتر انجام شده و جداسازی اجزای مخلوط با راندمان بالاتری صورت میگیرد.
بنابراین، طراحی سینی مستقیماً روی مواردی مانند:
- ظرفیت برج
- راندمان جداسازی
- افت فشار
- مصرف انرژی
- محدوده عملکرد عملیاتی
- احتمال Flooding
- احتمال Weeping
- میزان Entrainment
تأثیر دارد.
به همین دلیل انتخاب نوع سینی تنها بر اساس قیمت انجام نمیشود و شرایط فرآیندی و هیدرولیکی برج نیز باید بررسی شود.
مشکلات رایج سینیهای برج تقطیر
عملکرد نامناسب سینی میتواند باعث کاهش راندمان برج شود. برخی از مهمترین مشکلات عبارتاند از:
Flooding
زمانی که سرعت جریان بخار یا مایع بیش از ظرفیت طراحی شود، تجمع مایع در برج افزایش پیدا میکند. این وضعیت میتواند باعث افزایش افت فشار و کاهش ظرفیت جداسازی شود.
Weeping
در شرایطی که سرعت بخار بسیار پایین باشد، ممکن است مایع از سوراخهای سینی به سمت پایین نشت کند. این پدیده را Weeping مینامند و میتواند راندمان سینی را کاهش دهد.
Entrainment
در این حالت قطرات مایع توسط جریان بخار به سمت سینی بالاتر منتقل میشوند. افزایش بیش از حد Entrainment میتواند کیفیت جداسازی را کاهش دهد.
Downcomer Backup
اگر مسیر Downcomer ظرفیت کافی نداشته باشد یا شرایط هیدرولیکی نامناسب باشد، مایع میتواند در Downcomer تجمع پیدا کند و عملکرد سینیها را مختل کند. طراحی مناسب Downcomer یکی از عوامل مهم در عملکرد پایدار برج است.
سینی برج تقطیر در چه صنایعی استفاده میشود؟
سینیهای تقطیر در بسیاری از صنایع فرآیندی کاربرد دارند، از جمله:
- پالایشگاههای نفت
- صنایع پتروشیمی
- صنایع گاز
- واحدهای تولید مواد شیمیایی
- صنایع دارویی
- صنایع غذایی
- واحدهای جداسازی حلالها
- واحدهای تولید و فرآوری NGL و LPG
برای مثال، در برجهای تقطیر نفت خام و برجهای تفکیک هیدروکربنها، سینیها نقش مهمی در ایجاد تماس بین بخار و مایع و انجام فرآیند جداسازی دارند. در واحدهای پالایشگاهی نیز انواع مختلفی از Trayها بسته به شرایط سرویس مورد استفاده قرار میگیرند.
تفاوت سینی و پکینگ در برج تقطیر
سینی و پکینگ هر دو برای ایجاد تماس بین بخار و مایع در برجهای فرآیندی استفاده میشوند، اما ساختار و عملکرد متفاوتی دارند.
در برج سینیدار، تماس بین دو فاز در مراحل مشخص و روی سینیهای جداگانه انجام میشود. در مقابل، در برجهای Packed، مایع روی سطح پکینگ جریان پیدا کرده و بخار از میان فضای خالی پکینگ حرکت میکند.
انتخاب بین Tray و Packing به عواملی مانند ظرفیت، افت فشار، نوع سیال، محدوده عملیاتی، احتمال گرفتگی و شرایط فرآیندی بستگی دارد.
عوامل مؤثر در طراحی سینی برج تقطیر
طراحی سینی باید بر اساس شرایط واقعی فرآیند انجام شود. برخی از مهمترین پارامترها عبارتاند از:
- دبی مایع
- دبی بخار
- فشار عملیاتی
- دمای فرآیند
- چگالی مایع و بخار
- ویسکوزیته
- کشش سطحی
- ترکیب خوراک
- میزان کفکنندگی
- احتمال Fouling
- افت فشار مجاز
- ظرفیت مورد نیاز برج
در طراحی صنعتی، بررسی ظرفیت سینی و پدیدههایی مانند Flooding و Entrainment اهمیت ویژهای دارد. روشهای مختلفی برای ارزیابی ظرفیت هیدرولیکی سینیها وجود دارد.
جمعبندی
سینی برج تقطیر یکی از مهمترین تجهیزات داخلی برجهای تقطیر است که با ایجاد تماس بین بخار و مایع، شرایط لازم برای انتقال جرم و جداسازی اجزای مختلف مخلوط را فراهم میکند.
از انواع مهم سینی میتوان به Sieve Tray، Valve Tray، Bubble Cap Tray و Dual-Flow Tray اشاره کرد. هر نوع سینی مزایا، محدودیتها و محدوده کاربرد خاص خود را دارد و انتخاب آن باید با توجه به شرایط فرآیندی، ظرفیت، فشار، نوع سیال و الزامات عملیاتی انجام شود.
در صنایع نفت، گاز و پتروشیمی، طراحی صحیح سینی و اجزایی مانند Downcomer، Weir و Active Area نقش مهمی در افزایش راندمان، ظرفیت و پایداری عملکرد برج تقطیر دارد.
