پکینگ برج چیست و چه کاربردی دارد؟
پکینگ برج (Tower Packing) یکی از مهمترین تجهیزات داخلی برجهای فرآیندی است که برای افزایش سطح تماس بین دو فاز گاز و مایع مورد استفاده قرار میگیرد. پکینگها با ایجاد سطح تماس گسترده، شرایط مناسبی برای انتقال جرم و حرارت فراهم میکنند و در بسیاری از فرآیندهای صنعتی مانند جذب، دفع، تقطیر و خنککاری گازها کاربرد دارند.
برخلاف برجهای سینیدار که تماس گاز و مایع روی سینیهای مشخص انجام میشود، در برجهای پکینگشده، مایع روی سطح پکینگ جریان پیدا میکند و گاز از میان فضاهای خالی بین اجزای پکینگ عبور میکند. این ساختار باعث ایجاد تماس مداوم و مؤثر بین دو فاز میشود.

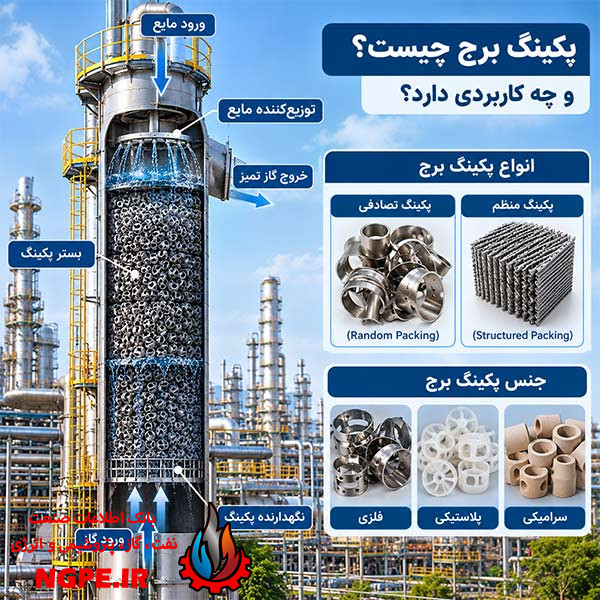

پکینگ برج چگونه کار میکند؟
برای درک نحوه عملکرد پکینگ برج، باید جریان همزمان گاز و مایع را در داخل ستون در نظر گرفت.
معمولاً مایع از قسمت بالایی برج وارد شده و توسط تجهیزات توزیعکننده روی بستر پکینگ پخش میشود. مایع به سمت پایین حرکت کرده و سطح پکینگ را خیس میکند.
از طرف دیگر، گاز یا بخار از قسمت پایین برج وارد شده و در جهت مخالف، یعنی به سمت بالا حرکت میکند. در این مسیر، گاز با لایه مایع روی سطح پکینگ تماس پیدا میکند.
در اثر این تماس، انتقال جرم یا حرارت بین دو فاز انجام میشود. برای مثال، در یک برج جذب، ممکن است یک ماده موجود در جریان گاز به داخل مایع جذب شود.
بنابراین، عملکرد اصلی پکینگ را میتوان ایجاد سطح تماس زیاد بین گاز و مایع در کمترین حجم ممکن دانست.
چرا از پکینگ در برجهای صنعتی استفاده میشود؟
یکی از مهمترین دلایل استفاده از پکینگ، افزایش سطح تماس مؤثر بین دو فاز است. هرچه سطح تماس مناسبتر باشد، انتقال جرم با راندمان بالاتری انجام خواهد شد.
پکینگها همچنین میتوانند در برخی سرویسها نسبت به برجهای سینیدار مزایایی مانند:
- افت فشار کمتر
- وزن پایینتر بخش داخلی برج
- عملکرد مناسب در برخی فشارهای پایین
- سطح تماس بالا
- مناسب بودن برای سرویسهای خاص
- امکان استفاده از مواد مختلف مانند فلز، پلاستیک و سرامیک
داشته باشند.
البته انتخاب بین برج پکینگشده و برج سینیدار باید بر اساس شرایط فرآیندی و طراحی مهندسی انجام شود و نمیتوان یک نوع را برای تمام کاربردها مناسب دانست.

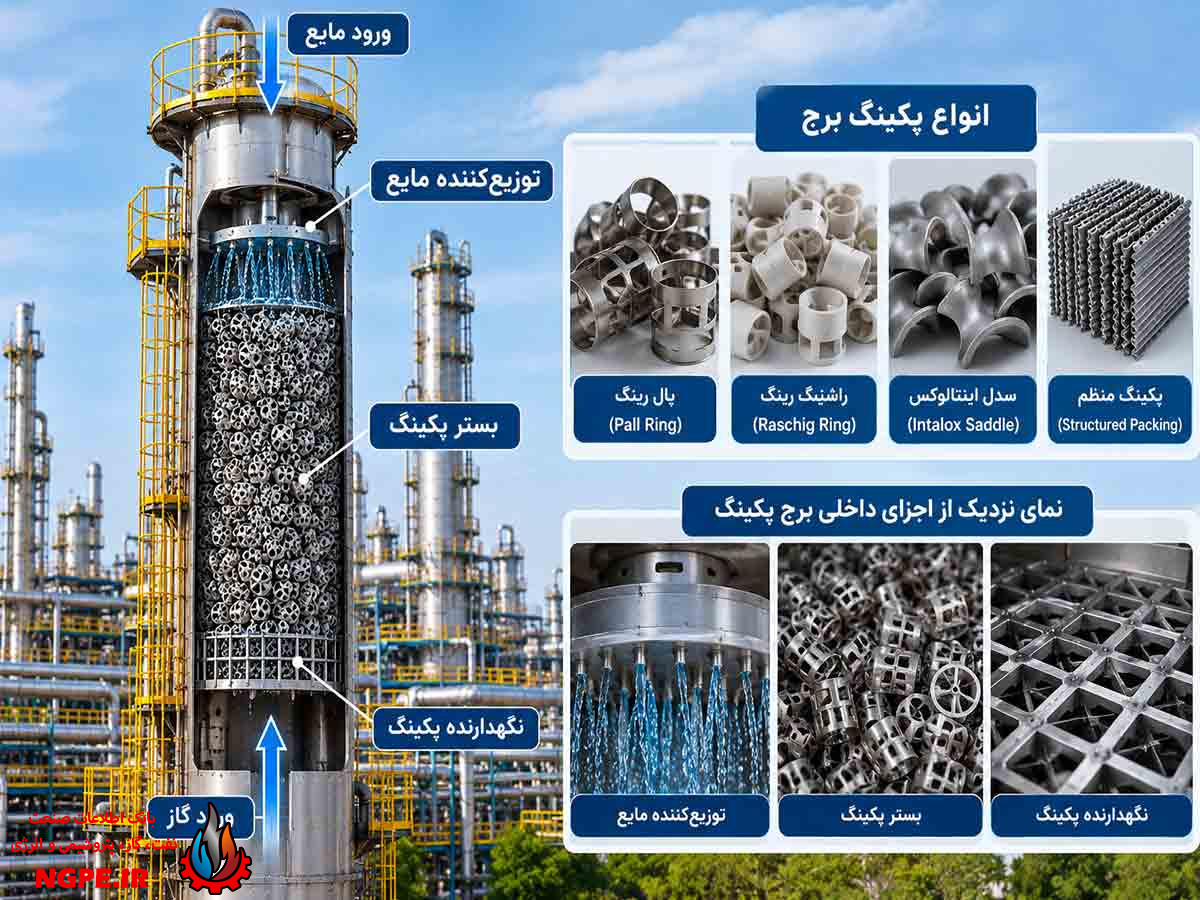

انواع پکینگ برج
پکینگهای برج را میتوان به دو گروه اصلی تقسیم کرد:
1. پکینگ تصادفی یا Random Packing
در پکینگهای تصادفی، قطعات پکینگ به صورت نامنظم در داخل برج قرار میگیرند. این قطعات دارای شکل هندسی خاصی هستند که باعث افزایش سطح تماس و ایجاد مسیرهای مناسب برای عبور گاز و مایع میشوند.
از انواع رایج پکینگ تصادفی میتوان به موارد زیر اشاره کرد:
- Raschig Ring
- Pall Ring
- Intalox Saddle
- Berl Saddle
- Super Ring
هرکدام از این پکینگها از نظر سطح ویژه، افت فشار، ظرفیت و راندمان انتقال جرم ویژگیهای متفاوتی دارند.
2. پکینگ منظم یا Structured Packing
در Structured Packing، اجزای پکینگ به شکل منظم و مهندسیشده در داخل برج نصب میشوند.
ساختار منظم این نوع پکینگ باعث میشود جریان مایع و گاز مسیر مشخصتری داشته باشد و سطح تماس مؤثری ایجاد شود.
پکینگهای منظم معمولاً در کاربردهایی که راندمان بالا و افت فشار پایین اهمیت زیادی دارد، مورد توجه قرار میگیرند.
پکینگ تصادفی بهتر است یا پکینگ منظم؟
انتخاب بین Random Packing و Structured Packing به شرایط فرآیندی بستگی دارد.
پکینگ تصادفی معمولاً ساختار سادهتری دارد و در بسیاری از کاربردهای جذب و انتقال جرم استفاده میشود. در مقابل، پکینگ منظم میتواند در برخی سرویسها راندمان انتقال جرم بالا و افت فشار پایینی ایجاد کند.
عواملی مانند ظرفیت برج، فشار عملیاتی، دبی گاز و مایع، خواص سیال، احتمال گرفتگی و هزینه طراحی و نگهداری باید در انتخاب نوع پکینگ در نظر گرفته شوند.
جنس پکینگ برج
پکینگها با توجه به شرایط عملیاتی از مواد مختلف ساخته میشوند.
پکینگ فلزی
پکینگهای فلزی معمولاً از موادی مانند:
- فولاد کربنی
- فولاد زنگنزن
- آلومینیوم
- آلیاژهای خاص
ساخته میشوند.
مزیت مهم پکینگهای فلزی، استحکام مکانیکی مناسب و امکان استفاده در بسیاری از شرایط صنعتی است.
پکینگ پلاستیکی
پکینگهای پلاستیکی معمولاً از موادی مانند پلیپروپیلن (PP)، پلیاتیلن (PE) یا PVC تولید میشوند.
این نوع پکینگها در برابر بسیاری از مواد شیمیایی مقاومت مناسبی دارند و وزن آنها نیز نسبتاً پایین است.
پکینگ سرامیکی
پکینگهای سرامیکی به دلیل مقاومت مناسب در برابر خوردگی و برخی شرایط دمایی و شیمیایی خاص مورد استفاده قرار میگیرند.
انتخاب جنس پکینگ باید با توجه به دما، فشار، ترکیب شیمیایی سیال و شرایط خوردگی انجام شود.
مهمترین اجزای یک برج پکینگشده
پکینگ تنها یکی از اجزای داخلی برج است و عملکرد صحیح سیستم به تجهیزات جانبی آن نیز وابسته است.
توزیعکننده مایع
Liquid Distributor در قسمت بالای بستر پکینگ قرار میگیرد و وظیفه آن توزیع یکنواخت مایع روی سطح پکینگ است.
توزیع نامناسب مایع میتواند باعث ایجاد Channeling شده و راندمان انتقال جرم را کاهش دهد.
نگهدارنده پکینگ
Packing Support در قسمت پایین بستر قرار گرفته و وزن پکینگ را تحمل میکند. این بخش باید ضمن تحمل وزن بستر، امکان عبور مناسب گاز و مایع را نیز فراهم کند.
نگهدارنده بالایی
در برخی طراحیها برای جلوگیری از جابهجایی پکینگ، از نگهدارنده بالایی استفاده میشود.
Demister Pad
در قسمت بالایی برخی برجها از Demister Pad برای جداسازی قطرات مایع همراه جریان گاز استفاده میشود. این تجهیز از خروج بیش از حد قطرات مایع از برج جلوگیری میکند.
کاربرد پکینگ برج در صنایع مختلف
پکینگ برج در طیف وسیعی از صنایع مورد استفاده قرار میگیرد.
صنایع نفت و گاز
در واحدهای نفت و گاز، برجهای پکینگشده میتوانند برای فرآیندهایی مانند جذب ترکیبات خاص از جریان گاز، تصفیه گاز و برخی فرآیندهای جداسازی مورد استفاده قرار گیرند.
صنایع پتروشیمی
در واحدهای پتروشیمی، پکینگها در فرآیندهای مختلف انتقال جرم و جداسازی مواد شیمیایی کاربرد دارند.
صنایع شیمیایی
برجهای پکینگشده در فرآیندهایی مانند:
- جذب گازها
- دفع مواد فرار
- شستوشوی گاز
- انتقال جرم
- کنترل آلایندههای گازی
کاربرد دارند.
تصفیه گازهای صنعتی
یکی از کاربردهای مهم پکینگ، استفاده در Gas Scrubber و برجهای جذب است. در این سیستمها، گاز آلوده با مایع شستوشو تماس پیدا کرده و بخشی از ترکیبات ناخواسته از جریان گاز جدا میشوند.
صنایع تصفیه آب
برجهای پکینگشده در برخی فرآیندهای هوادهی، دفع گازها و انتقال جرم در سیستمهای تصفیه آب نیز کاربرد دارند.
مزایای پکینگ برج
استفاده از پکینگ در برجهای فرآیندی مزایای مختلفی دارد:
افت فشار پایین
یکی از مزایای مهم بسیاری از پکینگها، ایجاد افت فشار نسبتاً پایین در مقایسه با برخی ساختارهای سینیدار است. این ویژگی بهخصوص در فرآیندهای حساس به افت فشار اهمیت دارد.
سطح تماس بالا
پکینگها میتوانند سطح تماس قابل توجهی برای تماس گاز و مایع ایجاد کنند و در نتیجه انتقال جرم را بهبود دهند.
وزن کمتر
در بسیاری از طراحیها، وزن داخلی برج پکینگشده میتواند کمتر از سیستمهای سینیدار باشد.
انعطاف در انتخاب جنس
پکینگها را میتوان از مواد فلزی، پلاستیکی یا سرامیکی تولید کرد و بر اساس شرایط سرویس، گزینه مناسب را انتخاب کرد.
مناسب برای برخی سرویسهای خورنده
با انتخاب مواد مناسب، پکینگهای پلاستیکی یا سرامیکی میتوانند برای برخی سرویسهای خورنده گزینه مناسبی باشند.
معایب پکینگ برج
پکینگها در کنار مزایا، محدودیتهایی نیز دارند.
یکی از مشکلات احتمالی، توزیع نامناسب مایع است. اگر مایع به صورت یکنواخت روی بستر پکینگ توزیع نشود، بخشهایی از پکینگ خشک باقی میماند و راندمان انتقال جرم کاهش پیدا میکند.
همچنین در برخی سرویسها احتمال گرفتگی یا Fouling وجود دارد. تجمع ذرات جامد، رسوبات یا مواد چسبنده میتواند مسیر عبور سیال را محدود کند.
از دیگر موارد مهم میتوان به موارد زیر اشاره کرد:
- Channeling
- Flooding
- افت راندمان انتقال جرم
- آسیب مکانیکی به پکینگ
- تخریب شیمیایی یا خوردگی در صورت انتخاب نامناسب جنس
Flooding در برج پکینگ چیست؟
Flooding یکی از پدیدههای مهم هیدرودینامیکی در برجهای پکینگشده است.
زمانی که سرعت جریان گاز افزایش پیدا کند، نیروی رو به بالای گاز میتواند مانع حرکت مناسب مایع به سمت پایین شود. در نتیجه تجمع مایع در بستر افزایش پیدا کرده و افت فشار نیز بالا میرود.
Flooding میتواند باعث کاهش ظرفیت عملیاتی و افت عملکرد برج شود. به همین دلیل، ظرفیت هیدرولیکی بستر پکینگ یکی از پارامترهای مهم در طراحی برج است.
Channeling در برج پکینگ چیست؟
Channeling زمانی رخ میدهد که مایع به جای پخش شدن یکنواخت در کل سطح بستر، از مسیرهای خاصی عبور کند.
در این حالت، برخی قسمتهای پکینگ با مایع کافی خیس نمیشوند و سطح تماس واقعی کاهش پیدا میکند.
استفاده از توزیعکننده مناسب و طراحی صحیح داخلی برج نقش مهمی در جلوگیری از Channeling دارد.
تفاوت برج پکینگ و برج سینیدار
برج پکینگشده و برج سینیدار هر دو برای ایجاد تماس بین فازهای مختلف استفاده میشوند، اما ساختار داخلی آنها متفاوت است.
در برج سینیدار، تماس گاز و مایع روی سینیهای مجزا اتفاق میافتد؛ در حالی که در برج پکینگ، تماس در سراسر بستر پکینگ انجام میشود.
به طور کلی، پکینگها در کاربردهایی که افت فشار پایین و سطح تماس بالا اهمیت دارد، میتوانند گزینه مناسبی باشند. از سوی دیگر، سینیها در برخی کاربردها به دلیل امکان کنترل و پایش مرحلهای جریانها مزایای خاص خود را دارند.
انتخاب نهایی باید بر اساس محاسبات فرآیندی و هیدرولیکی انجام شود.
عوامل مهم در انتخاب پکینگ برج
برای انتخاب پکینگ مناسب باید پارامترهای مختلفی بررسی شود، از جمله:
- دبی گاز
- دبی مایع
- فشار عملیاتی
- دمای فرآیند
- چگالی سیالات
- ویسکوزیته
- کشش سطحی
- خاصیت خورندگی سیال
- احتمال Fouling
- ظرفیت مورد نیاز برج
- افت فشار مجاز
- راندمان انتقال جرم مورد نیاز
- جنس مناسب پکینگ
- هزینه سرمایهگذاری و نگهداری
بنابراین، انتخاب پکینگ صرفاً بر اساس شکل یا قیمت آن انجام نمیشود و باید متناسب با شرایط واقعی فرآیند صورت گیرد.
نگهداری پکینگ برج
بازرسی و نگهداری مناسب پکینگ میتواند به افزایش عمر مفید و حفظ راندمان برج کمک کند.
در زمان تعمیرات اساسی، وضعیت پکینگ، توزیعکنندههای مایع، نگهدارندهها و سایر اجزای داخلی باید بررسی شوند.
نشانههایی مانند افزایش غیرعادی افت فشار، کاهش راندمان جداسازی، تغییر الگوی جریان یا افزایش احتمال Flooding میتوانند نشاندهنده وجود مشکل در بستر پکینگ یا تجهیزات توزیع جریان باشند.
جمعبندی
پکینگ برج یکی از مهمترین تجهیزات داخلی برجهای فرآیندی است که برای افزایش سطح تماس بین گاز و مایع و بهبود فرآیند انتقال جرم و حرارت استفاده میشود.
پکینگها به دو گروه اصلی Random Packing و Structured Packing تقسیم میشوند و میتوانند از مواد مختلفی مانند فلز، پلاستیک و سرامیک ساخته شوند.
این تجهیزات در صنایع نفت، گاز، پتروشیمی، شیمیایی، تصفیه گاز و تصفیه آب کاربرد گستردهای دارند.
انتخاب صحیح پکینگ، توزیع مناسب مایع، طراحی صحیح بستر و کنترل پدیدههایی مانند Flooding و Channeling نقش مهمی در عملکرد و راندمان برج دارند.
به همین دلیل، انتخاب پکینگ باید بر اساس شرایط فرآیندی، نوع سیال، ظرفیت برج، افت فشار مجاز و الزامات عملیاتی انجام شود.
