طراحی و انتخاب تجهیزات ثابت در پالایشگاهها
تجهیزات ثابت پالایشگاهی (Static Equipment) یکی از مهمترین بخشهای هر پالایشگاه و مجتمع فرآیندی هستند. این تجهیزات برخلاف تجهیزات دوار مانند پمپها، کمپرسورها و توربینها، معمولاً دارای قطعات متحرک اصلی نیستند و وظیفه آنها شامل ذخیرهسازی، جداسازی، انتقال حرارت، انجام واکنش، تفکیک سیالات و فراهم کردن شرایط مناسب برای فرآیندهای پالایشگاهی است.
طراحی و انتخاب صحیح تجهیزات ثابت تأثیر مستقیمی بر ایمنی، ظرفیت تولید، راندمان فرآیند، طول عمر تجهیزات، هزینه سرمایهگذاری و قابلیت اطمینان پالایشگاه دارد. به همین دلیل، انتخاب این تجهیزات باید بر اساس اطلاعات فرآیندی، شرایط عملیاتی، مشخصات مواد، استانداردهای طراحی و الزامات ایمنی انجام شود.
تجهیزات ثابت در پالایشگاه چیست؟
به تجهیزاتی که در شرایط عادی دارای حرکت مکانیکی اصلی نیستند و برای انجام عملیات فرآیندی یا نگهداری و انتقال سیالات مورد استفاده قرار میگیرند، تجهیزات ثابت گفته میشود.

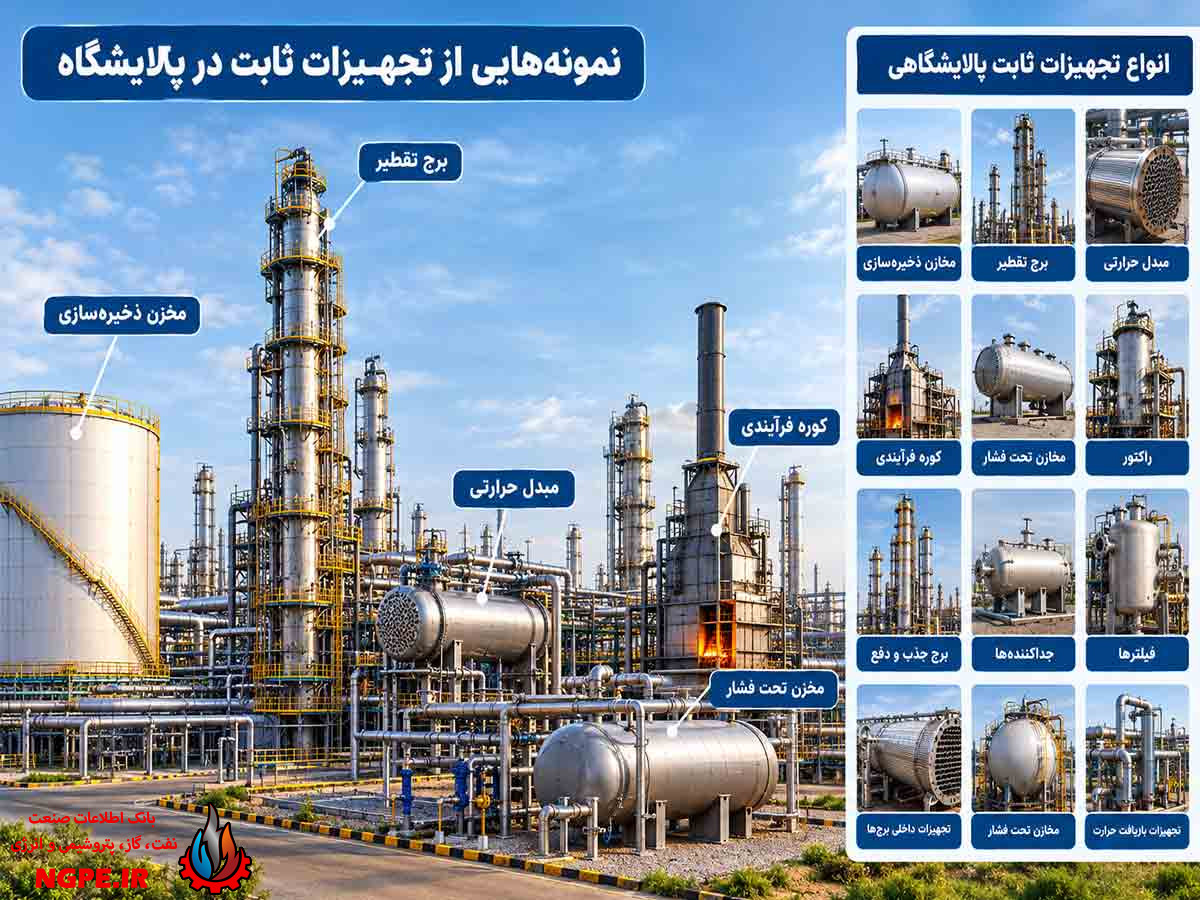

مهمترین تجهیزات ثابت در پالایشگاهها عبارتاند از:
- مخازن تحت فشار
- مخازن ذخیرهسازی
- برجهای تقطیر
- برجهای جذب و دفع
- مبدلهای حرارتی
- کورههای فرآیندی
- راکتورها
- درامها و جداکنندهها
- فیلترها
- تجهیزات داخلی برجها
- برخی تجهیزات مربوط به سیستمهای بازیافت حرارت
هرکدام از این تجهیزات بر اساس وظیفه فرآیندی، شرایط سرویس و مشخصات سیال طراحی و انتخاب میشوند.
چرا طراحی تجهیزات ثابت در پالایشگاه اهمیت دارد؟
پالایشگاهها با سیالاتی مانند نفت خام، هیدروکربنها، گازهای قابل اشتعال، مواد خورنده و سیالات با دما و فشار بالا سروکار دارند. بنابراین کوچکترین خطا در طراحی تجهیزات ثابت میتواند پیامدهای جدی برای ایمنی و عملکرد واحد داشته باشد.
طراحی مناسب تجهیزات ثابت باعث میشود:
- ایمنی فرآیند افزایش پیدا کند.
- احتمال نشت و شکست تجهیزات کاهش یابد.
- عمر مفید تجهیزات افزایش پیدا کند.
- راندمان فرآیند بهبود پیدا کند.
- هزینه تعمیرات و توقف تولید کاهش یابد.
- ظرفیت مورد نیاز واحد بهدرستی تأمین شود.
- تجهیزات در شرایط عملیاتی مختلف عملکرد پایدار داشته باشند.
به همین دلیل، طراحی تجهیزات ثابت معمولاً نتیجه همکاری بخشهای Process، Mechanical، Materials، Piping، Civil، Electrical، Instrumentation و HSE است.
مهمترین تجهیزات ثابت پالایشگاهی
1. مبدل حرارتی
مبدل حرارتی (Heat Exchanger) یکی از پرکاربردترین تجهیزات ثابت در پالایشگاه است که برای انتقال حرارت بین دو سیال با دماهای متفاوت استفاده میشود.
در پالایشگاهها از مبدلهای حرارتی برای:
- پیشگرم کردن خوراک
- خنک کردن محصولات
- بازیابی حرارت
- کندانس کردن بخار
- گرم کردن جریانهای فرآیندی
استفاده میشود.
مبدل پوسته و لوله یا Shell & Tube Heat Exchanger یکی از انواع متداول در صنایع پالایشگاهی است.
در انتخاب مبدل باید پارامترهایی مانند بار حرارتی، دمای ورودی و خروجی، فشار، افت فشار مجاز، خواص سیال، جنس لولهها و پوسته و احتمال خوردگی بررسی شود.
2. برج تقطیر
برج تقطیر (Distillation Column) برای جداسازی اجزای مختلف یک مخلوط بر اساس اختلاف فراریت آنها مورد استفاده قرار میگیرد.
در پالایشگاه، برجهای تقطیر در واحدهایی مانند:
- تقطیر اتمسفریک
- تقطیر خلأ
- تفکیک هیدروکربنها
- بازیابی حلالها
کاربرد دارند.
داخل برج تقطیر ممکن است از سینی (Tray) یا پکینگ (Packing) استفاده شود.
طراحی برج به عواملی مانند ظرفیت، فشار عملیاتی، ترکیب خوراک، تعداد مراحل جداسازی، دما و مشخصات محصولات بستگی دارد.
3. مخازن تحت فشار
مخازن تحت فشار یا Pressure Vessels برای نگهداری یا انجام فرآیند روی سیالات در فشارهای بالاتر از فشار محیط استفاده میشوند.
از نمونههای مهم آنها میتوان به:
- Separator
- Reflux Drum
- Accumulator
- Surge Vessel
- Knockout Drum
اشاره کرد.
در طراحی مخزن تحت فشار، مواردی مانند فشار طراحی، دمای طراحی، خوردگی، ضخامت بدنه، جنس متریال، نوع عدسی، اتصالات و بارهای خارجی باید مورد بررسی قرار گیرند.
4. مخازن ذخیرهسازی
مخازن ذخیرهسازی برای نگهداری مواد اولیه، محصولات میانی و محصولات نهایی پالایشگاه استفاده میشوند.
نوع مخزن بر اساس ماده ذخیرهشونده، فشار، دما، فراریت سیال و حجم مورد نیاز تعیین میشود.
برخی مخازن ذخیرهسازی دارای سقف ثابت و برخی دارای سقف شناور هستند. برای مواد فرار، انتخاب نوع مناسب مخزن و سیستم کنترل بخارات اهمیت ویژهای دارد.
5. کوره فرآیندی
کوره فرآیندی (Process Furnace) برای افزایش دمای جریان فرآیندی مورد استفاده قرار میگیرد.
در بسیاری از واحدهای پالایشگاهی، خوراک قبل از ورود به یک برج یا راکتور باید تا دمای مشخصی گرم شود. کوره این وظیفه را با استفاده از انرژی حاصل از احتراق سوخت انجام میدهد.
طراحی کوره باید مواردی مانند:
- ظرفیت حرارتی
- دمای خروجی
- نوع سوخت
- مشخصات لولههای فرآیندی
- شار حرارتی
- راندمان احتراق
- کنترل آلایندهها
- ایمنی مشعلها
را در نظر بگیرد.
6. راکتور
راکتورهای صنعتی برای انجام واکنشهای شیمیایی کنترلشده استفاده میشوند.
در پالایشگاهها و واحدهای فرآیندی، نوع راکتور بر اساس نوع واکنش، کاتالیست، فشار، دما، زمان ماند و مشخصات خوراک انتخاب میشود.
جنس و طراحی مکانیکی راکتور نیز باید در برابر شرایط فرآیندی و خوردگی احتمالی مقاومت کافی داشته باشد.
مراحل طراحی و انتخاب تجهیزات ثابت
طراحی تجهیزات ثابت یک فرآیند چندمرحلهای است و معمولاً از اطلاعات فرآیندی شروع میشود.
مرحله اول: دریافت اطلاعات فرآیندی
اولین گام، دریافت اطلاعات مورد نیاز از بخش فرآیند است.
این اطلاعات میتواند شامل موارد زیر باشد:
- دبی جریان
- فشار عملیاتی
- دمای عملیاتی
- فشار طراحی
- دمای طراحی
- ترکیب سیال
- چگالی
- ویسکوزیته
- ظرفیت تجهیز
- خواص خورندگی
- مشخصات ورودی و خروجی
این اطلاعات پایه اصلی برای طراحی مکانیکی تجهیز محسوب میشوند.
مرحله دوم: تعیین نوع تجهیز
در مرحله بعد، مهندس فرآیند و تیم طراحی مشخص میکنند که برای انجام وظیفه موردنظر چه تجهیزی مناسب است.
برای مثال، اگر هدف انتقال حرارت باشد، مبدل حرارتی مورد بررسی قرار میگیرد. اگر هدف جداسازی فاز گاز و مایع باشد، استفاده از Separator یا Drum میتواند مطرح شود.
مرحله سوم: تعیین شرایط طراحی
شرایط طراحی باید با در نظر گرفتن شرایط عادی، شرایط غیرعادی و سناریوهای احتمالی تعیین شوند.
دو پارامتر بسیار مهم عبارتاند از:
Design Pressure
و
Design Temperature
انتخاب این پارامترها باید با توجه به شرایط فرآیندی، احتمال افزایش فشار و دما و الزامات ایمنی انجام شود.
مرحله چهارم: انتخاب جنس مواد
انتخاب متریال یکی از مهمترین بخشهای طراحی تجهیزات ثابت است.
جنس تجهیز باید در برابر موارد زیر مقاومت کافی داشته باشد:
- فشار
- دما
- خوردگی
- فرسایش
- هیدروژن
- ترکیبات گوگردی
- سیالات شیمیایی
- شرایط محیطی
در پالایشگاهها معمولاً فولاد کربنی، فولادهای زنگنزن و آلیاژهای مختلف، بسته به سرویس مورد استفاده قرار میگیرند.
انتخاب متریال نامناسب میتواند باعث خوردگی، کاهش ضخامت، ترکخوردگی و در نهایت خرابی تجهیز شود.
محاسبه ضخامت تجهیزات ثابت
یکی از مهمترین مراحل طراحی مکانیکی، تعیین ضخامت اجزای تحت فشار است.
ضخامت بدنه تجهیز باید بتواند فشار داخلی یا خارجی و سایر بارهای واردشده را تحمل کند.
در محاسبات معمولاً عواملی مانند:
- فشار طراحی
- قطر تجهیز
- تنش مجاز متریال
- راندمان جوش
- ضریب خوردگی
- دمای طراحی
- شرایط بارگذاری
در نظر گرفته میشوند.
ضخامت نهایی تنها بر اساس فشار داخلی تعیین نمیشود و باید الزامات استاندارد، حداقل ضخامت ساخت و خوردگی نیز در نظر گرفته شود.
خوردگی و Corrosion Allowance
یکی از پارامترهای مهم در طراحی تجهیزات پالایشگاهی، Corrosion Allowance یا ضخامت اضافه برای جبران خوردگی است.
با گذشت زمان ممکن است ضخامت دیواره تجهیز در اثر تماس با سیال خورنده کاهش پیدا کند. به همین دلیل مقداری ضخامت اضافی در طراحی در نظر گرفته میشود.
مقدار مناسب Corrosion Allowance به عواملی مانند:
- نوع سیال
- نرخ خوردگی
- مدت زمان طراحی
- دمای سرویس
- ترکیبات شیمیایی
- تجربه عملیاتی
وابسته است.
استانداردهای مورد استفاده در طراحی تجهیزات ثابت
برای طراحی، ساخت، بازرسی و تست تجهیزات ثابت پالایشگاهی از استانداردها و کدهای مهندسی مختلف استفاده میشود.
از مهمترین استانداردها و کدهای مورد استفاده میتوان به موارد زیر اشاره کرد:
- ASME
- API
- TEMA
- ASTM
- NACE
- NFPA
- استانداردهای پروژه و شرکتهای صاحبفرآیند
انتخاب استاندارد مناسب به نوع تجهیز و شرایط پروژه بستگی دارد.
برای مثال، استانداردهای مرتبط با مخازن تحت فشار با استانداردهای مورد استفاده برای مخازن ذخیره یا مبدلهای حرارتی یکسان نیستند.
طراحی مکانیکی تجهیزات ثابت
در طراحی مکانیکی، مهندس Mechanical باید علاوه بر فشار و دما، تمام بارهای وارد بر تجهیز را بررسی کند.
این بارها میتوانند شامل موارد زیر باشند:
- فشار داخلی
- فشار خارجی
- وزن تجهیز
- وزن سیال
- وزن عایق
- بار باد
- بار زلزله
- بارهای ناشی از لولهکشی
- بارهای حرارتی
- بارهای ناشی از حمل و نصب
در تجهیزات عمودی مانند برجها، بررسی پایداری سازهای و بارهای ناشی از باد و زلزله اهمیت زیادی دارد.
طراحی نازلها و اتصالات
Nozzle یکی از بخشهای مهم تجهیزات ثابت است که برای ورود و خروج سیال، نصب تجهیزات ابزار دقیق، تخلیه، ونت و سایر کاربردها استفاده میشود.
محل، قطر، نوع و تعداد نازلها باید بهگونهای انتخاب شود که:
- جریان مناسب برقرار باشد.
- افت فشار کنترل شود.
- تنشهای موضعی افزایش پیدا نکنند.
- تعمیر و بازرسی امکانپذیر باشد.
- اتصال مناسب به سیستم لولهکشی فراهم شود.
همچنین بارهای واردشده از لولهها به نازلها باید در طراحی مورد توجه قرار گیرند.
طراحی ساپورت تجهیزات ثابت
تجهیزات ثابت باید به وسیله سیستم مناسب روی فونداسیون یا سازه نگهداری شوند.
نوع ساپورت به نوع تجهیز بستگی دارد.
برای مثال:
- تجهیزات افقی معمولاً روی Saddle قرار میگیرند.
- تجهیزات عمودی ممکن است دارای Skirt یا Lug باشند.
- مخازن ذخیره میتوانند روی Ring یا سایر سیستمهای ساپورت قرار گیرند.
طراحی ساپورت باید وزن تجهیز، وزن سیال، بار باد، زلزله، بارهای لولهکشی و شرایط نصب را در نظر بگیرد.
بازرسی و کنترل کیفیت تجهیزات ثابت
پس از طراحی، ساخت تجهیزات باید تحت کنترل کیفیت و بازرسی قرار گیرد.
برخی روشهای بازرسی و آزمون شامل:
- Visual Inspection
- Radiographic Testing
- Ultrasonic Testing
- Magnetic Particle Testing
- Liquid Penetrant Testing
- Hydrostatic Test
- Dimensional Inspection
هستند.
هدف این آزمایشها اطمینان از صحت ساخت، کیفیت جوشها، ابعاد و قابلیت تحمل شرایط عملیاتی است.
تست هیدرواستاتیک
Hydrostatic Test یکی از آزمونهای مهم تجهیزات تحت فشار است.
در این آزمون تجهیز با یک سیال مناسب، معمولاً آب، پر شده و در شرایط مشخص تحت فشار قرار میگیرد تا استحکام و یکپارچگی آن بررسی شود.
انجام تست باید مطابق کد و استاندارد مربوط به تجهیز و الزامات پروژه انجام شود.
عوامل مؤثر بر هزینه تجهیزات ثابت
هزینه تجهیزات ثابت به عوامل مختلفی وابسته است.
مهمترین آنها عبارتاند از:
- ابعاد و وزن تجهیز
- جنس متریال
- فشار طراحی
- دمای طراحی
- پیچیدگی ساخت
- تعداد و نوع نازلها
- نوع تجهیزات داخلی
- الزامات بازرسی
- پوشش و عایقکاری
- شرایط حمل و نصب
برای مثال، استفاده از آلیاژهای خاص در یک تجهیز خورنده میتواند هزینه ساخت را به میزان قابل توجهی افزایش دهد.
نکات مهم در انتخاب تجهیزات ثابت پالایشگاهی
برای انتخاب صحیح تجهیزات ثابت باید علاوه بر هزینه اولیه، هزینههای چرخه عمر نیز در نظر گرفته شود.
یک تجهیز ارزانتر لزوماً بهترین انتخاب نیست. ممکن است تجهیزی با قیمت اولیه بیشتر، به دلیل عمر طولانیتر، هزینه تعمیرات کمتر و قابلیت اطمینان بالاتر، از نظر اقتصادی گزینه بهتری باشد.
بنابراین در انتخاب تجهیزات باید موارد زیر بررسی شوند:
- ایمنی
- قابلیت اطمینان
- عمر مفید
- هزینه اولیه
- هزینه تعمیرات
- دسترسی به قطعات و متریال
- شرایط فرآیندی
- استانداردهای پروژه
- قابلیت بازرسی و تعمیر
- شرایط نصب و بهرهبرداری
نقش مهندسی فرآیند در انتخاب تجهیزات ثابت
مهندسی فرآیند نقطه شروع انتخاب بسیاری از تجهیزات ثابت است.
اطلاعاتی مانند دبی، فشار، دما، ترکیب سیال و وظیفه فرآیندی از بخش Process دریافت میشود و سپس طراحی مکانیکی بر اساس این اطلاعات انجام میگیرد.
به همین دلیل، هماهنگی میان مهندسی فرآیند و مکانیک در پروژههای پالایشگاهی اهمیت بسیار زیادی دارد.
نقش HSE در طراحی تجهیزات ثابت
ایمنی باید از مراحل اولیه طراحی در نظر گرفته شود و نباید تنها پس از پایان طراحی مورد بررسی قرار گیرد.
در طراحی تجهیزات ثابت باید سناریوهایی مانند:
- افزایش فشار
- افزایش دما
- نشت مواد
- آتشسوزی
- انفجار
- خوردگی
- شکست مکانیکی
بررسی شوند.
همچنین تجهیزات باید با سیستمهای ایمنی پالایشگاه مانند شیرهای اطمینان، سیستمهای تخلیه فشار، سیستمهای اعلام حریق و سایر تجهیزات حفاظتی هماهنگ باشند.
جمعبندی
طراحی و انتخاب تجهیزات ثابت در پالایشگاهها یکی از مهمترین بخشهای مهندسی پروژههای نفت، گاز و پتروشیمی است. تجهیزاتی مانند مخازن تحت فشار، مخازن ذخیرهسازی، برجهای تقطیر، مبدلهای حرارتی، کورههای فرآیندی و راکتورها نقش اساسی در تولید، جداسازی، ذخیرهسازی و انتقال مواد دارند.
انتخاب مناسب تجهیزات ثابت باید بر اساس اطلاعات فرآیندی، فشار و دمای طراحی، جنس متریال، خوردگی، بارهای مکانیکی، استانداردهای مهندسی، الزامات ایمنی و هزینه چرخه عمر انجام شود.
در نهایت، طراحی موفق یک تجهیز تنها به محاسبه ضخامت یا انتخاب جنس محدود نمیشود؛ بلکه مجموعهای از مهندسی فرآیند، طراحی مکانیکی، انتخاب متریال، طراحی نازل و ساپورت، بازرسی، تست، نصب و الزامات HSE باید در کنار یکدیگر قرار گیرند تا تجهیزی ایمن، قابل اعتماد و اقتصادی برای سالها بهرهبرداری فراهم شود.
