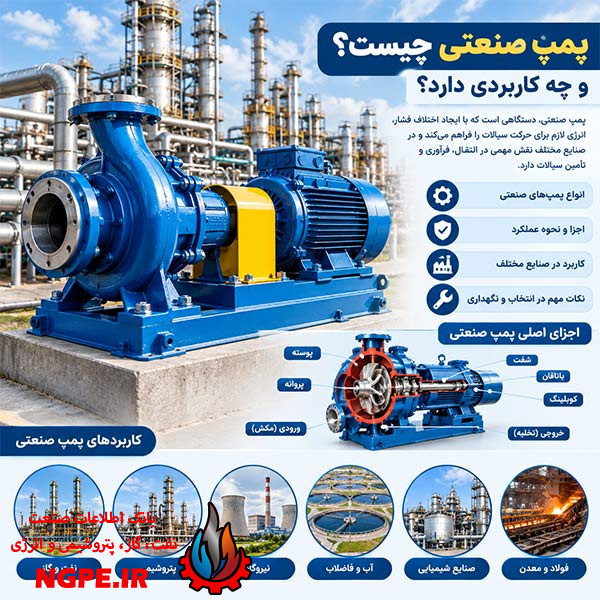

پمپ صنعتی چیست و چه کاربردی دارد؟
پمپ صنعتی (Industrial Pump) یکی از پرکاربردترین تجهیزات در صنایع مختلف است که برای انتقال سیالات از یک نقطه به نقطه دیگر مورد استفاده قرار میگیرد. پمپها با ایجاد اختلاف فشار، انرژی لازم برای حرکت مایعات را فراهم میکنند و در سیستمهای انتقال، فرآیندهای تولید، خنککاری، تغذیه تجهیزات و بسیاری از کاربردهای صنعتی نقش مهمی دارند.
در صنایعی مانند نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی، فولاد، معدن و تصفیه آب، پمپها بخش مهمی از سیستم فرآیندی محسوب میشوند.
انتخاب صحیح پمپ صنعتی تأثیر مستقیمی بر ظرفیت انتقال سیال، مصرف انرژی، قابلیت اطمینان، هزینه تعمیرات و ایمنی سیستم دارد.
پمپ صنعتی چیست؟
پمپ صنعتی دستگاهی است که انرژی مکانیکی را به سیال منتقل میکند تا سیال بتواند در یک سیستم لولهکشی حرکت کند.
این انرژی معمولاً از طریق یک موتور الکتریکی، موتور دیزل یا سایر محرکها به پمپ منتقل میشود.
پمپ میتواند برای انتقال سیالات مختلفی مانند:
- آب
- نفت خام
- فرآوردههای نفتی
- سوخت
- مواد شیمیایی
- روغن
- حلالها
- دوغاب و سیالات حاوی ذرات جامد
مورد استفاده قرار گیرد.
نوع پمپ باید متناسب با دبی، فشار، دما، ویسکوزیته، خورندگی و ویژگیهای فیزیکی و شیمیایی سیال انتخاب شود.
پمپ صنعتی چگونه کار میکند؟
نحوه عملکرد پمپ به نوع آن بستگی دارد، اما هدف اصلی تمام پمپها ایجاد شرایط لازم برای انتقال سیال است.
در بسیاری از پمپهای صنعتی، انرژی از موتور به شفت پمپ منتقل میشود. شفت نیز انرژی را به بخش اصلی پمپ مانند پروانه یا اجزای جابجایی مثبت منتقل میکند.
در پمپهای گریز از مرکز، پروانه با چرخش خود انرژی را به سیال منتقل میکند. سیال وارد قسمت مکش شده و پس از عبور از پروانه، با فشار و سرعت بیشتری به سمت خروجی حرکت میکند.
در پمپهای جابجایی مثبت، مقدار مشخصی از سیال در هر سیکل یا چرخش به داخل محفظه وارد شده و سپس به سمت خروجی رانده میشود.
انواع پمپ صنعتی
پمپهای صنعتی را میتوان بر اساس روش انتقال انرژی و نحوه جابهجایی سیال به دو گروه اصلی تقسیم کرد:
- پمپهای دینامیکی
- پمپهای جابجایی مثبت
1. پمپ گریز از مرکز یا Centrifugal Pump
پمپ سانتریفیوژ یکی از رایجترین انواع پمپهای صنعتی است.
در این پمپ، پروانه با سرعت مشخصی میچرخد و انرژی مکانیکی را به سیال منتقل میکند. سیال از قسمت مکش وارد پمپ شده و پس از عبور از پروانه به سمت خروجی هدایت میشود.
پمپهای گریز از مرکز در بسیاری از کاربردهای صنعتی مانند:
- انتقال آب
- سیستمهای خنککاری
- انتقال هیدروکربنها
- تغذیه بویلر
- سیستمهای فرآیندی
- انتقال مواد شیمیایی
استفاده میشوند.
مزایای پمپ سانتریفیوژ
- طراحی نسبتاً ساده
- قابلیت کارکرد پیوسته
- مناسب برای دبیهای مختلف
- نگهداری نسبتاً آسان
- کاربرد گسترده در صنایع
البته عملکرد این پمپ به شرایط مکش و طراحی سیستم وابسته است و در انتخاب آن باید موضوعاتی مانند NPSH و احتمال کاویتاسیون بررسی شوند.
2. پمپ جابجایی مثبت یا Positive Displacement Pump
در پمپهای جابجایی مثبت، مقدار مشخصی از سیال در هر سیکل به سمت خروجی منتقل میشود.
این پمپها برای سیالاتی که ویسکوزیته بالایی دارند یا در شرایطی که فشار خروجی بالاتر مورد نیاز است، میتوانند گزینه مناسبی باشند.
پمپهای جابجایی مثبت به دو گروه اصلی تقسیم میشوند:
- پمپ رفت و برگشتی
- پمپ دورانی
پمپ رفت و برگشتی یا Reciprocating Pump
در این نوع پمپ، حرکت رفت و برگشتی پیستون یا پلانجر باعث مکش و تخلیه سیال میشود.
از این پمپها معمولاً در کاربردهایی که فشار بالا و دبی کنترلشده مورد نیاز است استفاده میشود.
نمونههای رایج
- Piston Pump
- Plunger Pump
- Diaphragm Pump
پمپهای پلانجری و پیستونی در برخی واحدهای فرآیندی، تزریق مواد و سیستمهای فشار بالا کاربرد دارند.
پمپ دیافراگمی
Diaphragm Pump یکی از انواع پمپهای جابجایی مثبت است که با حرکت دیافراگم، سیال را جابهجا میکند.
این نوع پمپ برای انتقال برخی سیالات شیمیایی، خورنده یا سیالاتی که نیاز به جداسازی سیال از بخش محرک دارند، کاربرد دارد.
انتخاب جنس دیافراگم و اجزای در تماس با سیال باید بر اساس مشخصات ماده منتقلشونده انجام شود.
پمپهای دورانی یا Rotary Pumps
در پمپهای دورانی، اجزای چرخنده باعث جابهجایی سیال میشوند.
انواع رایج این گروه عبارتاند از:
- Gear Pump
- Screw Pump
- Lobe Pump
- Vane Pump
این پمپها در بسیاری از کاربردهای مربوط به روغن، سوخت، مواد شیمیایی و سیالات با ویسکوزیته بالا مورد استفاده قرار میگیرند.

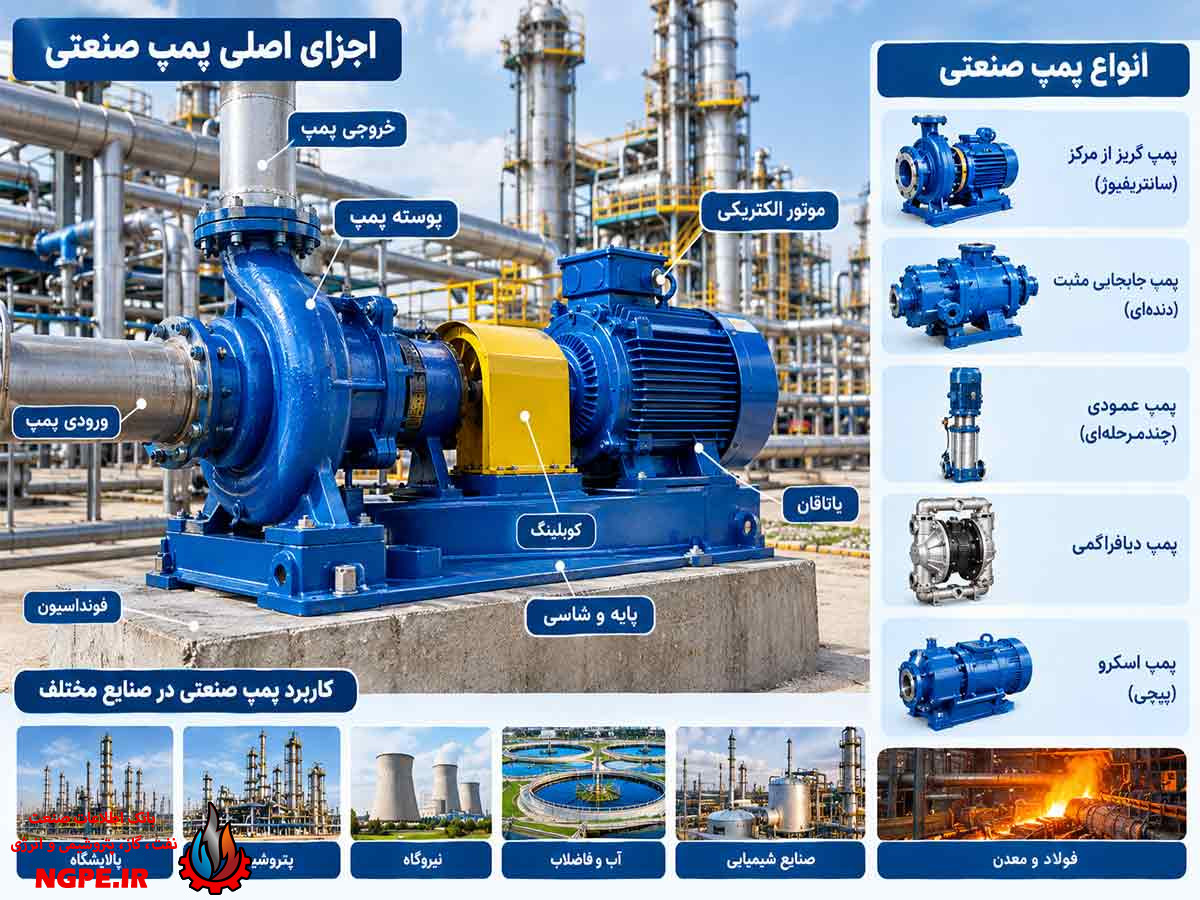

اجزای اصلی پمپ صنعتی
ساختار پمپ به نوع آن بستگی دارد، اما یک پمپ صنعتی معمولاً شامل بخشهای زیر است:
پوسته یا Casing
پوسته، اجزای داخلی پمپ را دربر میگیرد و مسیر جریان سیال را تشکیل میدهد.
پروانه یا Impeller
در پمپهای سانتریفیوژ، پروانه وظیفه انتقال انرژی به سیال را بر عهده دارد.
شفت یا Shaft
شفت نیروی مکانیکی را از محرک به اجزای دوار پمپ منتقل میکند.
یاتاقانها
یاتاقانها برای پشتیبانی از شفت و کنترل حرکت آن استفاده میشوند.
Mechanical Seal
مکانیکال سیل برای جلوگیری از نشت سیال در محل عبور شفت از پوسته پمپ استفاده میشود.
Wear Ring
در برخی پمپهای سانتریفیوژ از Wear Ring برای کنترل لقی و کاهش نشتی داخلی استفاده میشود.
Coupling
کوپلینگ برای اتصال شفت موتور به شفت پمپ استفاده میشود.
کاربرد پمپ صنعتی در پالایشگاه
پمپها یکی از تجهیزات کلیدی در پالایشگاهها هستند و تقریباً در بسیاری از واحدهای فرآیندی حضور دارند.
برخی از کاربردهای آنها عبارتاند از:
- انتقال نفت خام
- انتقال فرآوردههای نفتی
- انتقال خوراک واحدهای فرآیندی
- انتقال آب خنککننده
- انتقال روغن
- تغذیه بویلر
- انتقال مواد شیمیایی
- سیستمهای تزریق
- انتقال سیالات بین مخازن و واحدهای فرآیندی
در پالایشگاهها، انتخاب پمپ باید با توجه به نوع هیدروکربن، فشار و دمای فرآیند، قابلیت اشتعال، خوردگی و الزامات ایمنی انجام شود.
کاربرد پمپ در صنایع پتروشیمی
در صنایع پتروشیمی، پمپها برای انتقال مواد اولیه، محصولات میانی و محصولات نهایی استفاده میشوند.
برخی سیالات ممکن است:
- خورنده باشند.
- قابل اشتعال باشند.
- دمای بالایی داشته باشند.
- ویسکوزیته زیادی داشته باشند.
- حاوی ذرات جامد باشند.
به همین دلیل، انتخاب متریال و نوع آببندی پمپ اهمیت زیادی دارد.
کاربرد پمپ در صنایع آب و فاضلاب
یکی از مهمترین حوزههای استفاده از پمپها، سیستمهای آب و فاضلاب است.
پمپها برای:
- انتقال آب خام
- پمپاژ آب تصفیهشده
- انتقال فاضلاب
- گردش آب
- افزایش فشار
- انتقال لجن
استفاده میشوند.
در پمپهای فاضلابی، طراحی پروانه و مسیر عبور سیال باید با توجه به احتمال وجود ذرات جامد و مواد معلق انجام شود.
کاربرد پمپ در نیروگاهها
در نیروگاهها پمپهای مختلفی برای انتقال و گردش آب و سایر سیالات استفاده میشوند.
یکی از کاربردهای مهم، سیستم آب تغذیه بویلر است. همچنین پمپها در سیستمهای خنککاری، آب کندانس، انتقال سوخت و سیستمهای جانبی نیروگاه نیز کاربرد دارند.
پارامترهای مهم در انتخاب پمپ صنعتی
انتخاب پمپ تنها بر اساس قدرت موتور انجام نمیشود. پارامترهای مختلفی باید در نظر گرفته شوند.
دبی یا Flow Rate
دبی مشخص میکند چه مقدار سیال باید در واحد زمان منتقل شود.
واحدهای رایج دبی شامل:
- m³/h
- L/min
- L/s
- GPM
هستند.
هد یا Head
نشاندهنده میزان انرژی مورد نیاز برای انتقال سیال در سیستم است.
باید با توجه به اختلاف ارتفاع، افت فشار خطوط، تجهیزات موجود در مسیر و فشار مورد نیاز در مقصد محاسبه شود.
فشار
فشار مکش و تخلیه پمپ از پارامترهای مهم در انتخاب تجهیز هستند.
دمای سیال
دمای سیال بر انتخاب متریال، آببندی و سایر اجزای پمپ تأثیر میگذارد.
ویسکوزیته
ویسکوزیته بالا میتواند عملکرد پمپ را تحت تأثیر قرار دهد. در چنین شرایطی ممکن است استفاده از برخی پمپهای جابجایی مثبت مناسبتر باشد.
چگالی سیال
چگالی بر توان مورد نیاز و شرایط عملکرد پمپ تأثیر دارد.
خورندگی
اگر سیال خورنده باشد، جنس بدنه، پروانه، شفت، سیل و سایر قطعات در تماس با سیال باید با دقت انتخاب شود.
NPSH چیست؟
NPSH یا Net Positive Suction Head یکی از مهمترین پارامترها در طراحی و انتخاب پمپهای گریز از مرکز است.
اگر فشار مطلق در ورودی پمپ به اندازه کافی بالا نباشد، ممکن است بخشی از سیال در اثر کاهش فشار به حالت بخار تبدیل شود. تشکیل و فروپاشی حبابهای بخار میتواند باعث ایجاد کاویتاسیون (Cavitation) شود.
کاویتاسیون ممکن است باعث:
- ایجاد صدا و لرزش
- آسیب به پروانه
- کاهش دبی
- کاهش هد
- افزایش استهلاک
- کاهش عمر پمپ
شود.
به همین دلیل باید NPSH موجود در سیستم با NPSH مورد نیاز پمپ مقایسه شود و حاشیه مناسب در طراحی در نظر گرفته شود.
کاویتاسیون در پمپ چیست؟
Cavitation یکی از مشکلات مهم در پمپهای صنعتی است.
این پدیده زمانی رخ میدهد که فشار موضعی سیال در ورودی یا بخشهایی از پمپ به فشار بخار آن نزدیک یا کمتر شود و حبابهای بخار تشکیل شوند.
این حبابها در نواحی پرفشار فرو میریزند و میتوانند به سطوح فلزی آسیب وارد کنند.
برای کاهش احتمال کاویتاسیون باید شرایط مکش، دمای سیال، افت فشار خط مکش و NPSH بهدرستی بررسی شوند.
پمپ و موتور چگونه با یکدیگر کار میکنند؟
پمپ معمولاً به یک محرک مانند موتور الکتریکی متصل میشود.
موتور انرژی الکتریکی را به انرژی مکانیکی تبدیل کرده و این انرژی از طریق شفت و کوپلینگ به پمپ منتقل میشود.
در سیستمهای صنعتی، انتخاب موتور باید بر اساس توان مورد نیاز پمپ، سرعت دوران، شرایط محیطی و الزامات الکتریکی انجام شود.
نگهداری پمپ صنعتی
نگهداری منظم نقش مهمی در افزایش عمر پمپ و کاهش توقفات ناخواسته دارد.
برخی اقدامات مهم عبارتاند از:
- بررسی نشتی
- کنترل لرزش
- بررسی دمای یاتاقانها
- بررسی وضعیت Mechanical Seal
- کنترل روغن یا گریس
- بررسی کوپلینگ
- کنترل همراستایی شفتها
- بررسی فشار مکش و تخلیه
- بررسی صداهای غیرعادی
افزایش ناگهانی لرزش یا دما میتواند نشانه وجود مشکل در پمپ یا سیستم متصل به آن باشد.
خرابیهای رایج پمپ صنعتی
برخی از مشکلات رایج پمپها عبارتاند از:
نشتی Mechanical Seal
میتواند در اثر فرسودگی سیل، نصب نامناسب، لرزش یا شرایط نامناسب عملیاتی ایجاد شود.
لرزش بیش از حد
ممکن است ناشی از نامیزانی، عدم همراستایی، خرابی یاتاقان، کاویتاسیون یا مشکلات هیدرولیکی باشد.
کاهش دبی
کاهش دبی میتواند به دلایلی مانند گرفتگی مسیر، شرایط نامناسب مکش، خرابی پروانه یا تغییر شرایط سیستم اتفاق بیفتد.
افزایش دما
افزایش دمای یاتاقان یا سایر اجزا میتواند نشاندهنده مشکل در روانکاری، بارگذاری یا همراستایی باشد.
استانداردهای مورد استفاده برای پمپهای صنعتی
بسته به نوع پمپ و کاربرد آن، استانداردها و مشخصات فنی مختلفی مورد استفاده قرار میگیرند.
از استانداردهای شناختهشده در صنعت میتوان به استانداردهای API، ISO و ASME و همچنین استانداردها و مشخصات فنی پروژه اشاره کرد.
در صنایع نفت و گاز، انتخاب و طراحی پمپ باید مطابق استاندارد مربوط به سرویس و الزامات کارفرما انجام شود.
تفاوت پمپ صنعتی و پمپ معمولی
پمپهای صنعتی برای کار در شرایط سختتر و معمولاً به صورت مداوم طراحی میشوند.
در بسیاری از کاربردهای صنعتی، عواملی مانند:
- فشار بالا
- دمای بالا
- سیالات خورنده
- قابلیت اشتعال
- ساعات کارکرد زیاد
- الزامات ایمنی
- قابلیت اطمینان
اهمیت بیشتری دارند.
به همین دلیل پمپ صنعتی معمولاً از نظر طراحی، متریال، آببندی، سیستمهای حفاظتی و الزامات نگهداری با پمپهای عمومی تفاوت دارد.
جمعبندی
پمپ صنعتی یکی از تجهیزات اساسی در صنایع فرآیندی است که وظیفه انتقال و گردش سیالات را بر عهده دارد. پمپها در صنایع نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع شیمیایی، آب و فاضلاب و بسیاری از صنایع دیگر مورد استفاده قرار میگیرند.
پمپهای صنعتی به دو گروه اصلی دینامیکی و جابجایی مثبت تقسیم میشوند و پمپ سانتریفیوژ یکی از رایجترین انواع آنهاست.
برای انتخاب یک پمپ مناسب باید پارامترهایی مانند دبی، هد، فشار، دما، ویسکوزیته، چگالی، خورندگی سیال و NPSH بهدقت بررسی شوند.
همچنین نگهداری صحیح، کنترل ارتعاشات، بررسی آببندی و جلوگیری از کاویتاسیون نقش مهمی در افزایش عمر و قابلیت اطمینان پمپ دارد.
در نهایت، یک پمپ مناسب تنها پمپی نیست که توانایی انتقال سیال را داشته باشد؛ بلکه باید بتواند با راندمان مناسب، مصرف انرژی قابل قبول، ایمنی بالا و قابلیت اطمینان مطلوب در شرایط واقعی فرآیند کار کند.
