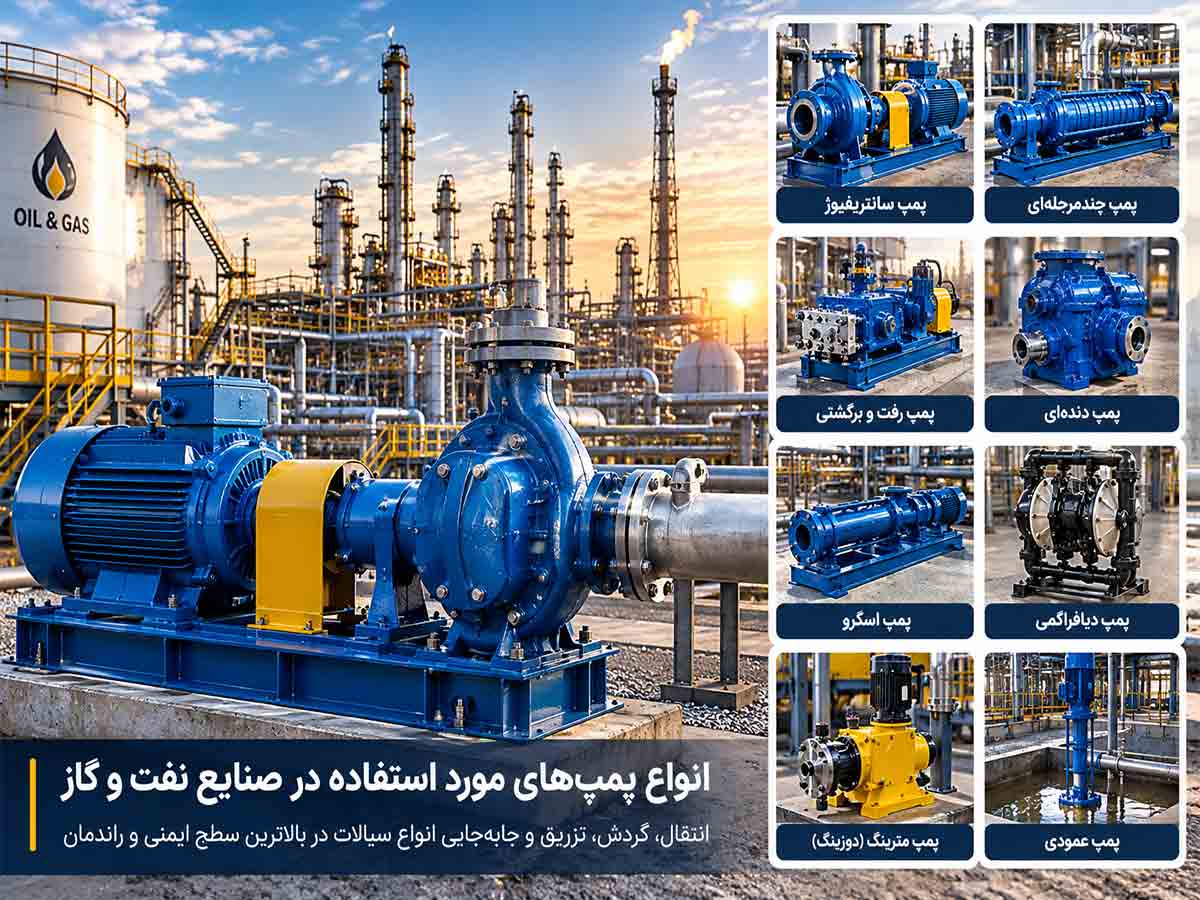

انواع پمپهای مورد استفاده در صنایع نفت و گاز
پمپها یکی از مهمترین تجهیزات دوار در صنایع نفت و گاز به شمار میروند و نقش اساسی در انتقال، گردش، تزریق و جابهجایی انواع سیالات دارند. از انتقال نفت خام و فرآوردههای نفتی گرفته تا تزریق آب به چاه، انتقال مواد شیمیایی و گردش سیالات در واحدهای پالایشگاهی، انتخاب پمپ مناسب تأثیر مستقیمی بر ایمنی، راندمان، مصرف انرژی و قابلیت اطمینان فرایند دارد.

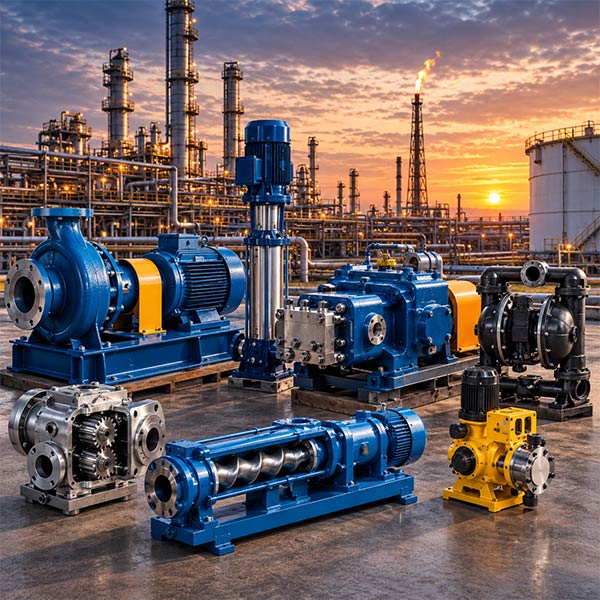

در صنایع نفت، گاز و پتروشیمی از انواع مختلفی از پمپها استفاده میشود که مهمترین آنها شامل پمپهای سانتریفیوژ، پمپهای جابجایی مثبت، پمپهای رفت و برگشتی، پمپهای دندهای، پمپهای اسکرو، پمپهای دیافراگمی و پمپهای مترینگ هستند.
پمپ صنعتی چیست؟
پمپ صنعتی دستگاهی است که انرژی مکانیکی را به انرژی هیدرولیکی تبدیل کرده و برای انتقال سیال از یک نقطه به نقطه دیگر مورد استفاده قرار میگیرد.
این تجهیزات معمولاً توسط موتور الکتریکی، موتور دیزلی، توربین بخار یا سایر محرکها به حرکت درمیآیند. پمپ با ایجاد اختلاف فشار، سیال را درون خطوط لوله به حرکت درمیآورد.
در صنایع نفت و گاز، سیالاتی که توسط پمپها جابهجا میشوند میتوانند شامل موارد زیر باشند:
- نفت خام
- گاز مایع و میعانات
- آب صنعتی
- آب تزریقی
- فرآوردههای نفتی
- روغنها
- مواد شیمیایی
- سیالات خورنده
- پساب و آب تولیدی
- سیالات با ویسکوزیته بالا
دستهبندی اصلی پمپهای صنایع نفت و گاز
بهطور کلی پمپهای مورد استفاده در صنعت را میتوان به دو گروه اصلی تقسیم کرد:
۱. پمپهای دینامیکی
در این نوع پمپها انرژی بهصورت پیوسته به سیال منتقل میشود. مهمترین نمونه این گروه، پمپ سانتریفیوژ است.
۲. پمپهای جابجایی مثبت
در این پمپها مقدار مشخصی از سیال در هر سیکل یا چرخش به سمت خروجی منتقل میشود.
پمپهای جابجایی مثبت خود به دو گروه اصلی تقسیم میشوند:
- پمپهای رفت و برگشتی
- پمپهای دورانی
۱. پمپ سانتریفیوژ (Centrifugal Pump)
پمپ سانتریفیوژ یکی از پرکاربردترین انواع پمپ در صنایع نفت، گاز و پتروشیمی است. این پمپ با استفاده از پروانه یا Impeller انرژی مکانیکی را به سیال منتقل میکند.
سیال وارد مرکز پروانه شده و با چرخش پروانه، سرعت آن افزایش پیدا میکند. سپس بخشی از انرژی سرعت سیال در محفظه پمپ به فشار تبدیل میشود.
کاربردهای پمپ سانتریفیوژ
از پمپهای سانتریفیوژ در موارد مختلفی استفاده میشود، از جمله:
- انتقال نفت خام
- انتقال فرآوردههای نفتی
- انتقال آب صنعتی
- سیستمهای خنککننده
- انتقال میعانات گازی
- واحدهای پالایشگاهی
- تزریق آب
- سیستمهای آتشنشانی
- انتقال سیالات فرایندی
۲. پمپهای چندمرحلهای (Multistage Pump)
پمپ چندمرحلهای از چند پروانه یا مرحله متوالی تشکیل شده است. در این ساختار، سیال پس از عبور از یک مرحله وارد مرحله بعدی شده و بهتدریج فشار آن افزایش پیدا میکند.
این پمپها برای کاربردهایی که به هد یا فشار بالا نیاز دارند بسیار مناسب هستند.
کاربردهای پمپ چندمرحلهای
- تزریق آب به چاه
- تغذیه بویلر
- انتقال آب با فشار بالا
- سیستمهای آب صنعتی
- فرآیندهای پالایشگاهی
- افزایش فشار سیالات
یکی از مزیتهای اصلی این پمپها دستیابی به فشار بالا بدون نیاز به افزایش بیش از حد قطر پروانه در یک مرحله است.
۳. پمپهای رفت و برگشتی (Reciprocating Pump)
پمپ رفت و برگشتی یکی از مهمترین انواع پمپهای جابجایی مثبت است. در این پمپ، حرکت رفت و برگشتی پیستون یا پلانجر باعث مکش و تخلیه سیال میشود.
این نوع پمپها برای دبیهای نسبتاً پایین و فشارهای بالا بسیار مناسب هستند.
انواع پمپهای رفت و برگشتی
- پمپ پیستونی
- پمپ پلانجری
- پمپ دیافراگمی
- پمپهای دوزینگ
کاربردها
پمپهای رفت و برگشتی در موارد زیر کاربرد دارند:
- تزریق مواد شیمیایی
- تزریق آب با فشار بالا
- سیستمهای هیدرولیک
- تزریق مواد ضدخوردگی
- تزریق مواد ضد رسوب
- فرایندهای فشار بالا
۴. پمپ پلانجری (Plunger Pump)
پمپ پلانجری نوعی پمپ جابجایی مثبت است که در آن پلانجر درون محفظه حرکت رفت و برگشتی دارد.
یکی از مهمترین ویژگیهای این پمپ، توانایی تولید فشارهای بسیار بالا است.
کاربرد پمپ پلانجری در نفت و گاز
- تزریق آب
- تزریق مواد شیمیایی
- تزریق سیالات به چاه
- سرویسهای فشار بالا
- سیستمهای شستوشوی صنعتی
- عملیات ویژه چاه
این پمپها زمانی انتخاب مناسبی هستند که فشار بالا و کنترل دقیق جریان اهمیت داشته باشد.
۵. پمپ دندهای (Gear Pump)
پمپ دندهای از دو یا چند چرخدنده برای انتقال سیال استفاده میکند. هنگام چرخش چرخدندهها، سیال در فضای بین دندانهها به سمت خروجی منتقل میشود.
این نوع پمپ برای سیالاتی با ویسکوزیته بالا بسیار مناسب است.
کاربردها
- انتقال روغن
- انتقال سوخت
- انتقال روغن روانکاری
- انتقال مواد نفتی غلیظ
- سیستمهای روغنکاری
- انتقال برخی مواد شیمیایی
مزیت مهم پمپ دندهای، ساختار نسبتاً ساده و توانایی انتقال سیالات با ویسکوزیته بالا است.
۶. پمپ اسکرو (Screw Pump)
پمپ اسکرو یا پیچی از یک یا چند پیچ دوار برای انتقال سیال استفاده میکند. این پمپها جریان نسبتاً یکنواختی ایجاد میکنند و برای برخی سیالات چسبناک و مخلوطهای نفتی کاربرد زیادی دارند.
کاربردهای پمپ اسکرو
- انتقال نفت خام
- انتقال روغن
- انتقال سوخت
- انتقال سیالات با ویسکوزیته بالا
- انتقال برخی مخلوطهای نفت و گاز
- سیستمهای بارگیری و تخلیه
پمپهای اسکرو در گروه پمپهای جابجایی مثبت دورانی قرار میگیرند.
۷. پمپ دیافراگمی (Diaphragm Pump)
پمپ دیافراگمی با حرکت یک دیافراگم انعطافپذیر، سیال را مکش و سپس تخلیه میکند.
یکی از مزیتهای مهم این پمپ آن است که میتوان طراحی آن را به گونهای انجام داد که سیال با بخش محرک مکانیکی تماس مستقیم نداشته باشد.
کاربردها
- انتقال مواد شیمیایی
- تزریق مواد ضدخوردگی
- مواد خورنده
- مواد حساس
- سیالات آلوده
- برخی سیالات دارای ذرات جامد
این ویژگی باعث شده پمپهای دیافراگمی در برخی سرویسهای شیمیایی و فرایندی مورد توجه قرار گیرند.
۸. پمپ مترینگ یا دوزینگ (Metering Pump)
پمپ مترینگ برای تزریق دقیق مقدار مشخصی از یک سیال استفاده میشود.
در صنایع نفت و گاز، کنترل مقدار مواد شیمیایی تزریقشده اهمیت زیادی دارد. به همین دلیل از پمپهای دوزینگ برای تزریق کنترلشده مواد مختلف استفاده میشود.
کاربرد پمپ مترینگ
- تزریق مواد ضدخوردگی
- تزریق ضد رسوب
- تزریق بیوساید
- تزریق مواد شیمیایی تصفیه آب
- کنترل pH
- تزریق مواد مورد استفاده در فرایندهای پالایشگاهی
۹. پمپ عمودی (Vertical Pump)
در برخی پروژههای نفت و گاز، محدودیت فضا یا شرایط مخزن باعث میشود استفاده از پمپ عمودی مناسبتر باشد.
این پمپها میتوانند برای انتقال سیال از مخازن، چاهکها و برخی سرویسهای فرایندی مورد استفاده قرار گیرند.
کاربردها
- مخازن ذخیره
- چاهکها
- سیستمهای آب خنککننده
- انتقال سیالات از مخازن
- واحدهای فرایندی
- برخی سرویسهای دریایی و Offshore
پمپها در کدام بخشهای صنعت نفت و گاز استفاده میشوند؟
پمپها تقریباً در تمام زنجیره صنعت نفت و گاز حضور دارند.
صنایع بالادستی (Upstream)
در بخش تولید نفت و گاز، پمپها در مواردی مانند:
- تزریق آب
- تزریق مواد شیمیایی
- انتقال نفت تولیدی
- انتقال آب تولیدی
- افزایش فشار
- سیستمهای فرآورش اولیه
استفاده میشوند.
صنایع میاندستی (Midstream)
در خطوط انتقال و پایانهها، پمپها برای:
- انتقال نفت خام
- انتقال فرآورده
- ایستگاههای تقویت فشار مایع
- بارگیری و تخلیه مخازن
- انتقال میعانات
کاربرد دارند.
صنایع پاییندستی (Downstream)
در پالایشگاهها و مجتمعهای پتروشیمی نیز از پمپها برای:
- گردش سیالات فرایندی
- انتقال خوراک
- انتقال محصولات
- سیستمهای خنککننده
- تغذیه بویلر
- انتقال مواد شیمیایی
- انتقال فرآوردههای نفتی
استفاده میشود.
استانداردهای مهم پمپ در صنایع نفت و گاز
انتخاب و طراحی پمپ در پروژههای نفت، گاز و پتروشیمی معمولاً بر اساس استانداردها و مشخصات فنی پروژه انجام میشود.
برخی استانداردهای مهم عبارتاند از:
API 610
مربوط به پمپهای سانتریفیوژ مورد استفاده در صنایع نفت، پتروشیمی و گاز طبیعی است.
API 674
استاندارد مربوط به پمپهای جابجایی مثبت رفت و برگشتی است.
API 675
برای پمپهای جابجایی مثبت با حجم کنترلشده و مترینگ کاربرد دارد.
API 676
استاندارد مربوط به پمپهای جابجایی مثبت دورانی مانند برخی پمپهای دندهای و اسکرو است.
API 685
برای پمپهای سانتریفیوژ بدون آببند مورد استفاده قرار میگیرد.
چگونه پمپ مناسب صنایع نفت و گاز را انتخاب کنیم؟
انتخاب پمپ مناسب تنها بر اساس دبی یا فشار انجام نمیشود. عوامل متعددی باید در زمان طراحی و انتخاب مورد بررسی قرار گیرند.
مهمترین پارامترها عبارتاند از:
۱. دبی مورد نیاز
مقدار سیالی که باید در واحد زمان منتقل شود.
۲. فشار و هد
پمپ باید بتواند فشار مورد نیاز سیستم را تأمین کند.
۳. نوع سیال
خواص فیزیکی و شیمیایی سیال مانند چگالی، ویسکوزیته، خورندگی و وجود ذرات باید بررسی شود.
۴. دمای سیال
دمای بالا میتواند روی انتخاب متریال، آببندی و طراحی پمپ تأثیر بگذارد.
۵. فشار مکش
شرایط مکش مناسب برای جلوگیری از کاویتاسیون بسیار مهم است.
۶. ویسکوزیته
برای سیالات بسیار غلیظ معمولاً پمپهای جابجایی مثبت گزینه مناسبتری هستند.
۷. شرایط محیطی
در پروژههای Offshore، مناطق گرم، سرد، خورنده یا دارای محدودیت فضا، شرایط محیطی نیز باید در طراحی لحاظ شود.
۸. قابلیت اطمینان و تعمیرات
در واحدهای فرایندی حساس، قابلیت اطمینان پمپ و امکان تعمیر و تأمین قطعات یدکی اهمیت زیادی دارد.
جمعبندی
پمپها از تجهیزات حیاتی در صنایع نفت، گاز، پالایش و پتروشیمی هستند و برای انتقال، گردش و تزریق انواع سیالات مورد استفاده قرار میگیرند.
پمپ سانتریفیوژ معمولاً یکی از اصلیترین انتخابها برای سرویسهای با دبی بالا است، در حالی که پمپهای جابجایی مثبت مانند انواع رفتوبرگشتی، دندهای و اسکرو برای سرویسهای خاصتر، فشار بالا، سیالات ویسکوز یا تزریق دقیق کاربرد دارند.
انتخاب صحیح پمپ باید بر اساس پارامترهایی مانند دبی، فشار، هد، دما، ویسکوزیته، ماهیت سیال، شرایط مکش، نوع سرویس و استانداردهای پروژه انجام شود.
در پروژههای نفت و گاز، رعایت استانداردهای مرتبط با پمپها نیز نقش مهمی در افزایش ایمنی، عملکرد، طول عمر و قابلیت اطمینان تجهیزات دارد.
