واحد آمین چیست و چه نقشی در پالایشگاه گاز دارد؟
واحد آمین یکی از مهمترین بخشهای فرآیندی در پالایشگاههای گاز و بسیاری از واحدهای پالایشگاهی و پتروشیمی است که وظیفه اصلی آن حذف گازهای اسیدی مانند سولفید هیدروژن (H₂S) و دیاکسید کربن (CO₂) از جریان گاز است. این فرآیند که با نامهای شیرینسازی گاز، آمینتریتینگ یا حذف گازهای اسیدی نیز شناخته میشود، نقش مهمی در افزایش ایمنی، کاهش خوردگی تجهیزات و رساندن گاز به مشخصات مورد نیاز برای مصرف یا انتقال دارد.
واحد آمین چیست؟
واحد آمین یا Amine Treating Unit (ATU) مجموعهای از تجهیزات است که با استفاده از محلولهای آمینی، گازهای اسیدی موجود در گاز ترش را جذب و از آن جدا میکند.
گاز طبیعی یا گازهای فرآیندی ممکن است حاوی مقادیر مختلفی از H₂S و CO₂ باشند. حضور H₂S علاوه بر سمیت بالا، باعث ایجاد مشکلات خوردگی و ایمنی میشود و CO₂ نیز میتواند در حضور آب موجب خوردگی تجهیزات و خطوط انتقال شود. به همین دلیل، حذف این ترکیبات یکی از مراحل مهم در فرآورش گاز است.
در واحد آمین، گاز ترش با محلول آمین تماس داده میشود. آمین گازهای اسیدی را جذب میکند و در نتیجه، گاز خروجی از برج جذب به گاز شیرین تبدیل میشود.
چرا در پالایشگاه گاز به واحد آمین نیاز داریم؟
استفاده از واحد آمین چند هدف مهم را دنبال میکند:
- حذف H₂S از گاز طبیعی و گازهای فرآیندی
- کاهش مقدار CO₂
- کاهش خوردگی خطوط لوله و تجهیزات
- افزایش ایمنی فرآیند و کاهش خطرات ناشی از H₂S
- رساندن گاز به مشخصات مورد نیاز برای انتقال و مصرف
- آمادهسازی گاز برای واحدهای فرآیندی بعدی
- تأمین گاز اسیدی مناسب برای واحد بازیابی گوگرد در فرآیندهای مربوطه
بنابراین واحد آمین را میتوان یکی از تجهیزات کلیدی برای شیرینسازی گاز ترش در پالایشگاه دانست.

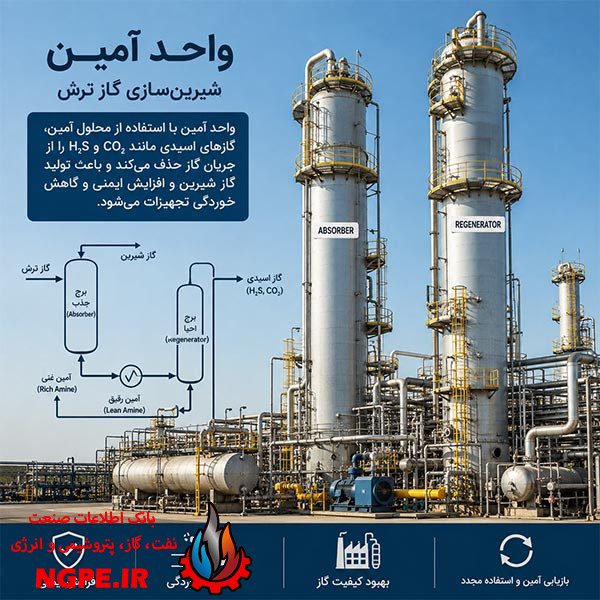

فرآیند کار واحد آمین چگونه است؟
فرآیند معمول واحد آمین شامل دو مرحله اصلی یعنی جذب گازهای اسیدی و احیای محلول آمین است. مهمترین تجهیزات این فرآیند، برج جذب و برج احیا یا ریجنراتور هستند.
۱. ورود گاز ترش به برج جذب
گاز ترش از قسمت پایین وارد برج جذب یا Absorber میشود و به سمت بالا حرکت میکند. همزمان، محلول آمین رقیق یا Lean Amine از قسمت بالای برج وارد شده و به سمت پایین جریان پیدا میکند.
به این ترتیب، گاز و محلول آمین به صورت خلافجهت با یکدیگر تماس پیدا میکنند.
۲. جذب H₂S و CO₂ توسط آمین
در داخل برج جذب، محلول آمین با گاز تماس پیدا کرده و H₂S و CO₂ را جذب میکند. در نتیجه، مقدار گازهای اسیدی در جریان گاز کاهش پیدا میکند.
گاز خروجی از بالای برج، که بخش عمده گازهای اسیدی آن حذف شده است، گاز شیرین یا Sweet Gas نامیده میشود.
۳. تشکیل آمین غنی
محلول آمینی که پس از جذب H₂S و CO₂ از پایین برج خارج میشود، Rich Amine یا آمین غنی نام دارد.
این محلول دیگر ظرفیت اولیه خود برای جذب گازهای اسیدی را ندارد و باید قبل از بازگشت به برج جذب، احیا شود.
۴. احیای آمین در ریجنراتور
آمین غنی پس از عبور از تجهیزات لازم، از جمله مبدل حرارتی، وارد برج احیا یا Regenerator میشود.
در این برج با استفاده از حرارت، گازهای اسیدی از محلول آمین جدا میشوند. در نتیجه، آمین دوباره به حالت Lean Amine بازمیگردد و برای استفاده مجدد به برج جذب ارسال میشود.
۵. ارسال گاز اسیدی به واحدهای بعدی
گاز اسیدی جداشده از قسمت بالای ریجنراتور معمولاً حاوی H₂S و CO₂ است. بسته به طراحی پالایشگاه، این جریان میتواند به واحدهای پاییندستی مانند واحد بازیابی گوگرد (SRU) و فرآیند کلاوس ارسال شود تا H₂S به گوگرد تبدیل و بازیابی شود.

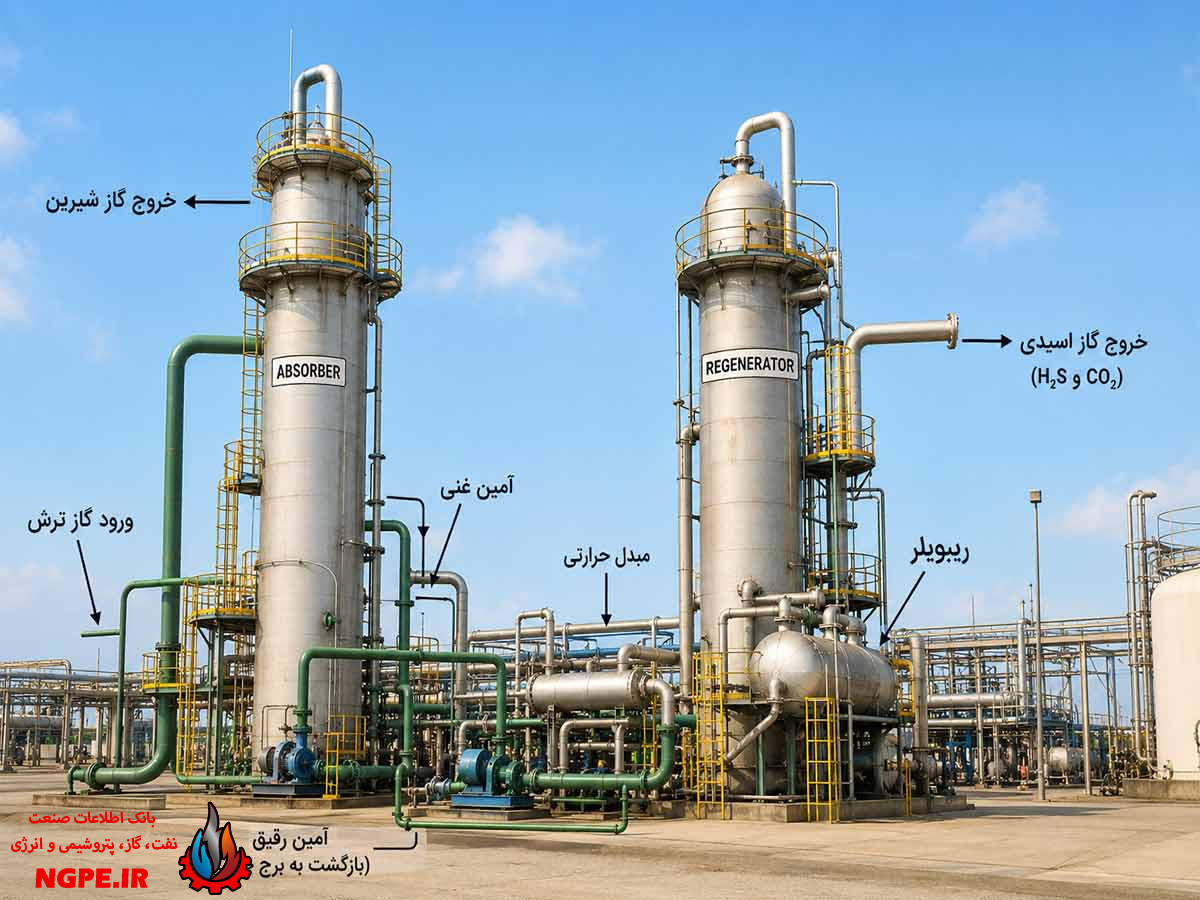

مهمترین تجهیزات واحد آمین
یک واحد آمین علاوه بر برج جذب و ریجنراتور، از تجهیزات جانبی مختلفی تشکیل میشود. مهمترین آنها عبارتاند از:
برج جذب یا Absorber
محل اصلی تماس گاز ترش با محلول آمین است. این برج معمولاً دارای سینیها یا پکینگهایی برای افزایش سطح تماس بین گاز و مایع است.
برج احیا یا Regenerator
وظیفه آن جدا کردن گازهای اسیدی جذبشده از آمین غنی و تبدیل آن به آمین رقیق یا Lean Amine است.
ریبویلر یا Reboiler
با تأمین حرارت مورد نیاز ریجنراتور، به آزاد شدن H₂S و CO₂ از محلول آمین کمک میکند.
مبدل حرارتی Lean/Rich Amine
برای بازیابی حرارت بین آمین غنی و آمین رقیق استفاده میشود و میتواند مصرف انرژی واحد را کاهش دهد.
فلش درام
در برخی طراحیها، آمین غنی قبل از ورود به ریجنراتور وارد فلش درام میشود تا بخشی از هیدروکربنهای حلشده و گازهای سبک از آن جدا شوند.
فیلترهای آمین
فیلترها برای کاهش ذرات جامد، محصولات خوردگی و سایر آلایندههایی که میتوانند عملکرد سیستم آمین را مختل کنند، مورد استفاده قرار میگیرند.
پمپ آمین
پمپها وظیفه گردش محلول آمین بین تجهیزات مختلف و انتقال آمین احیاشده به برج جذب را بر عهده دارند.
انواع آمین مورد استفاده در پالایشگاه گاز
محلولهای آمینی مختلفی در صنایع گاز و پالایشگاهها مورد استفاده قرار میگیرند. از مهمترین آنها میتوان به موارد زیر اشاره کرد:
- MEA (مونو اتانول آمین)
- DEA (دی اتانول آمین)
- MDEA (متیل دی اتانول آمین)
- DGA (دی گلیکول آمین)
- آمینهای ترکیبی و فرمولاسیونهای اختصاصی
انتخاب نوع آمین به عواملی مانند ترکیب گاز خوراک، مقدار H₂S و CO₂، میزان حذف مورد نیاز، فشار عملیاتی، مصرف انرژی و الزامات فرآیندی بستگی دارد.
تفاوت آمین Lean و Rich چیست؟
دو اصطلاح مهم در واحد آمین عبارتاند از Lean Amine و Rich Amine.
Lean Amine: محلول آمینی است که در ریجنراتور احیا شده و مقدار گازهای اسیدی موجود در آن کاهش یافته است. این محلول به برج جذب بازمیگردد تا دوباره H₂S و CO₂ را جذب کند.
Rich Amine: محلول آمینی است که پس از تماس با گاز ترش، مقدار قابل توجهی H₂S و CO₂ جذب کرده و برای احیا به ریجنراتور فرستاده میشود.
نقش واحد آمین در افزایش ایمنی پالایشگاه
یکی از مهمترین دلایل استفاده از واحد آمین، کنترل H₂S است. این گاز بسیار سمی است و وجود آن در جریانهای فرآیندی میتواند خطرات جدی برای کارکنان و تجهیزات ایجاد کند.
از طرف دیگر، H₂S و CO₂ میتوانند شرایط خوردگی را در تجهیزات و خطوط فرآیندی افزایش دهند. بنابراین حذف این ترکیبات علاوه بر بهبود کیفیت گاز، به افزایش قابلیت اطمینان و ایمنی سیستم نیز کمک میکند.
نقش واحد آمین در فرآیند کلی پالایشگاه گاز
واحد آمین معمولاً در بخش شیرینسازی گاز قرار دارد و میتواند یکی از مراحل اولیه مهم در فرآورش گاز ترش باشد. پس از خروج گاز شیرین از واحد آمین، بسته به مشخصات محصول، گاز ممکن است به واحدهای دیگری مانند نمزدایی، بازیابی مایعات گازی، فشردهسازی یا خطوط انتقال ارسال شود. گاز خروجی از برج جذب نیز معمولاً همچنان با بخار آب همراه است و در بسیاری از فرآیندها مرحله آبزدایی پس از شیرینسازی انجام میشود.
از طرف دیگر، جریان گاز اسیدی حاصل از احیای آمین میتواند به واحد بازیابی گوگرد ارسال شود. به همین دلیل، عملکرد صحیح واحد آمین روی عملکرد واحدهای بالادستی و پاییندستی نیز تأثیر مستقیم دارد.
مشکلات و چالشهای واحد آمین
واحدهای آمین با وجود عملکرد مؤثر، نیازمند کنترل دقیق عملیاتی هستند. برخی از مشکلات مهم این واحد عبارتاند از:
- خوردگی تجهیزات
- کفکردن محلول آمین
- آلودگی و تخریب محلول آمین
- هدررفت آمین
- افزایش مصرف بخار در ریجنراتور
- کاهش ظرفیت جذب
- افزایش مقدار H₂S در گاز شیرین
- مشکلات ناشی از هیدروکربنهای مایع و ذرات جامد
کنترل کیفیت محلول آمین، فیلتراسیون مناسب، کنترل دما و فشار و پایش دقیق فرآیند از عوامل مهم در عملکرد مناسب این واحد هستند. آلودگی آمین میتواند به مشکلاتی مانند خوردگی، کفکردن و افت عملکرد منجر شود.
جمعبندی
واحد آمین یکی از بخشهای اساسی در پالایشگاههای گاز و واحدهای فرآورش گاز ترش است که وظیفه اصلی آن حذف گازهای اسیدی، بهویژه H₂S و CO₂، از جریان گاز است. این فرآیند با استفاده از محلول آمین در برج جذب انجام میشود و سپس آمین غنی در ریجنراتور احیا شده و دوباره به چرخه بازمیگردد.
عملکرد صحیح واحد آمین باعث تولید گاز شیرین با کیفیت مناسب، کاهش خوردگی، افزایش ایمنی، بهبود شرایط انتقال گاز و آمادهسازی جریان اسیدی برای بازیابی گوگرد میشود. به همین دلیل، طراحی و بهرهبرداری صحیح از این واحد نقش مهمی در ایمنی، کیفیت محصول و راندمان پالایشگاه گاز دارد.
ساختار ساده فرآیند واحد آمین
گاز ترش → برج جذب → گاز شیرین
آمین غنی → مبدل حرارتی → ریجنراتور → آمین رقیق → برج جذب
گاز اسیدی خروجی ریجنراتور → واحد بازیابی گوگرد (SRU)
