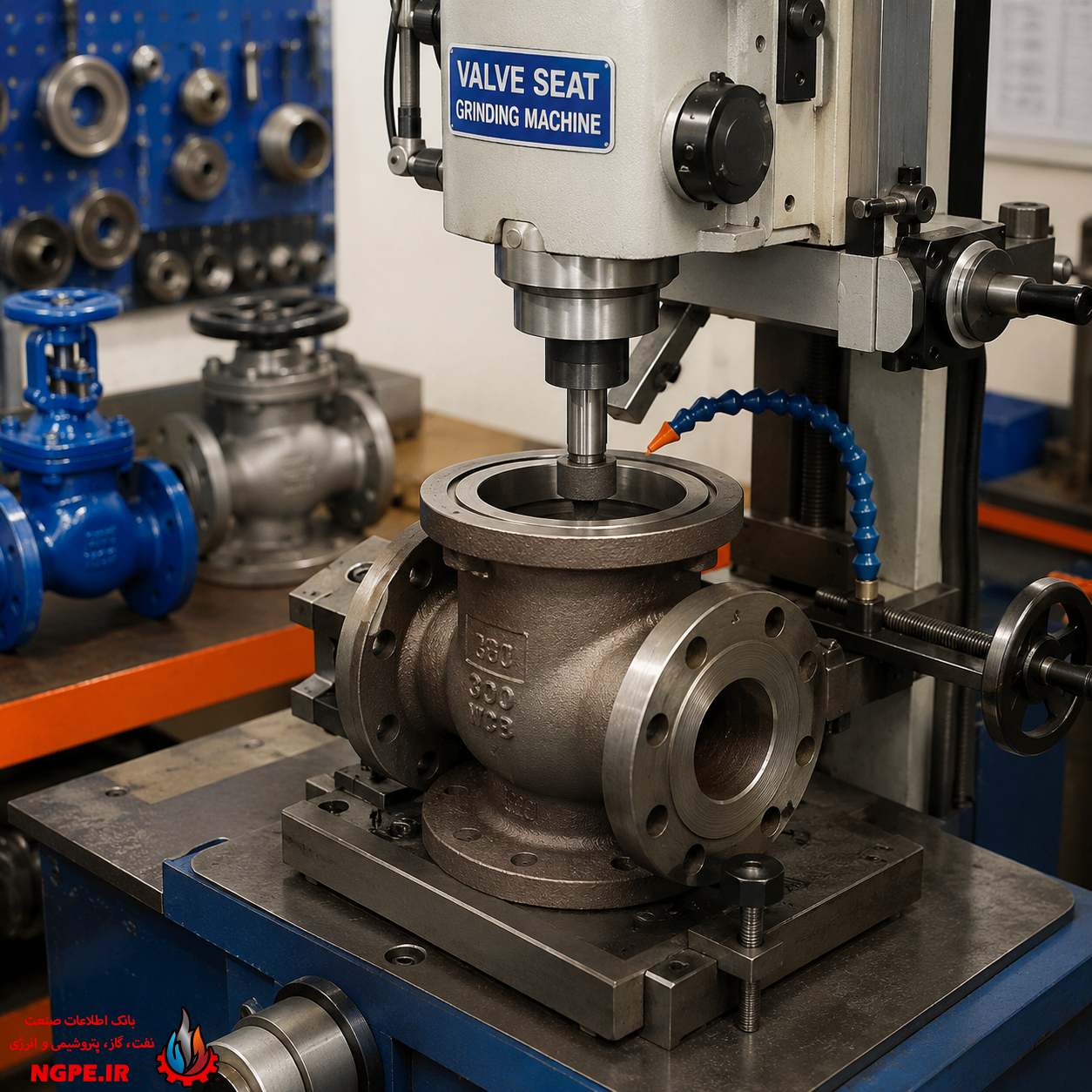

دستگاه Valve Seat Grinding در تعمیرات شیرآلات صنعتی
دستگاه Valve Seat Grinding یکی از تجهیزات مهم در تعمیرات شیرآلات صنعتی است. این دستگاه برای ترمیم، سنگزنی و اصلاح سطح نشیمنگاه شیر یا Valve Seat استفاده میشود.
سطح سیت نقش مهمی در آببندی شیر دارد. هرگونه خوردگی، خط و خش یا تغییر شکل در این سطح میتواند باعث نشتی شود. به همین دلیل، ماشینکاری دقیق سیت در تعمیرات اساسی شیرآلات اهمیت زیادی دارد.
Valve Seat Grinding چیست؟
Valve Seat Grinding به فرایند سنگزنی دقیق نشیمنگاه شیر گفته میشود. در این فرایند، ابزار سنگزنی روی سطح سیت قرار میگیرد و مقدار مشخصی از سطح آن را اصلاح میکند.
هدف اصلی این عملیات، ایجاد یک سطح صاف و دقیق است. این سطح باید با قسمت مقابل خود تماس مناسبی داشته باشد. در نتیجه، پس از مونتاژ شیر، آببندی بهتر انجام میشود.
دستگاه Valve Seat Grinding این عملیات را با دقت و کنترل مناسب انجام میدهد. به همین دلیل، استفاده از آن در کارگاههای تخصصی تعمیر شیرآلات بسیار رایج است.
چرا سنگزنی سیت در تعمیر شیرآلات اهمیت دارد؟
سیت ولو در طول زمان ممکن است دچار آسیب شود. خوردگی، فرسایش، عبور ذرات جامد و عملکرد مداوم شیر از عوامل ایجاد این آسیبها هستند.
در بعضی موارد، تعویض سیت ضروری نیست. میتوان با سنگزنی دقیق، سطح آسیبدیده را اصلاح کرد.
مهمترین مزایای این عملیات عبارتاند از:
- کاهش نشتی شیر
- اصلاح سطح نشیمنگاه
- افزایش کیفیت آببندی
- حذف خط و خشهای سطحی
- اصلاح عیوب جزئی سیت
- افزایش عمر کاری شیر
- کاهش هزینه تعمیرات
- آمادهسازی سیت برای تست نهایی
اجزای اصلی دستگاه Valve Seat Grinding
ساختار دستگاه با توجه به مدل و کاربرد آن متفاوت است. با این حال، بیشتر تجهیزات از چند بخش اصلی تشکیل میشوند.
موتور محرک
موتور وظیفه ایجاد حرکت چرخشی ابزار سنگزنی را بر عهده دارد. سرعت چرخش باید متناسب با نوع شیر و جنس سیت انتخاب شود.
ابزار سنگزنی
ابزار سنگزنی مهمترین بخش دستگاه است. این ابزار باید متناسب با قطر، زاویه و جنس سیت انتخاب شود.
سیستم تنظیم زاویه
زاویه سیت در آببندی شیر اهمیت زیادی دارد. بنابراین دستگاه باید امکان تنظیم دقیق زاویه سنگزنی را فراهم کند.
سیستم نگهدارنده
سیستم نگهدارنده، دستگاه را در موقعیت مناسب نسبت به سیت قرار میدهد. این بخش به حفظ دقت عملیات کمک میکند.
سیستم کنترل
در مدلهای مختلف، کنترل دستگاه میتواند دستی یا نیمهاتوماتیک باشد. سیستم کنترل مناسب باعث افزایش دقت و تکرارپذیری عملیات میشود.
فرایند سنگزنی سیت ولو چگونه انجام میشود؟
عملیات Valve Seat Grinding باید با دقت انجام شود. ابتدا شیرآلات برای تعمیرات آماده میشوند.
۱. بازرسی سیت
در مرحله اول، سطح سیت بررسی میشود. میزان خوردگی، خط و خش و تغییر شکل باید مشخص شود.
۲. تمیزکاری
سطح سیت باید کاملاً تمیز شود. وجود آلودگی میتواند دقت بررسی و عملیات سنگزنی را کاهش دهد.
۳. انتخاب ابزار مناسب
ابزار سنگزنی بر اساس قطر سیت، زاویه نشیمنگاه و جنس قطعه انتخاب میشود.
۴. تنظیم دستگاه
دستگاه روی موقعیت مناسب قرار میگیرد. سپس زاویه و موقعیت ابزار تنظیم میشود.
۵. انجام عملیات سنگزنی
ابزار با فشار کنترلشده روی سیت حرکت میکند. مقدار برداشت باید تا حد امکان کم و دقیق باشد.
۶. کنترل سطح
پس از پایان سنگزنی، سطح سیت دوباره بررسی میشود. در صورت نیاز، عملیات اصلاحی انجام خواهد شد.
۷. تست آببندی
در پایان، شیر باید تست شود. تست نشتی مشخص میکند که عملیات تعمیر و سنگزنی سیت تا چه اندازه موفق بوده است.
Valve Seat Grinding برای چه شیرهایی استفاده میشود؟
دستگاههای سنگزنی سیت میتوانند برای تعمیر انواع مختلف شیرآلات استفاده شوند. انتخاب دستگاه مناسب به طراحی شیر و ابعاد سیت بستگی دارد.
از کاربردهای رایج این تجهیزات میتوان به موارد زیر اشاره کرد:
- Gate Valve
- Globe Valve
- Check Valve
- Control Valve
- Ball Valve
- شیرآلات صنعتی مورد استفاده در پالایشگاهها
- شیرآلات مورد استفاده در صنایع پتروشیمی
- شیرآلات مورد استفاده در نیروگاهها
البته نوع دستگاه، ابزار و روش سنگزنی باید با مشخصات هر شیر هماهنگ باشد.
مزایای استفاده از دستگاه Valve Seat Grinding
استفاده از تجهیزات تخصصی برای سنگزنی سیت مزایای زیادی دارد.
افزایش دقت تعمیرات
دستگاه امکان کنترل بهتر زاویه و مقدار برداشت را فراهم میکند. این موضوع برای شیرآلات حساس اهمیت زیادی دارد.
کاهش زمان تعمیر
استفاده از تجهیزات مناسب میتواند زمان انجام عملیات تعمیراتی را کاهش دهد.
بهبود آببندی
سطح مناسب سیت باعث ایجاد تماس بهتر میان سیت و عضو آببند میشود. در نتیجه احتمال نشتی کاهش پیدا میکند.
کاهش هزینه تعویض قطعات
در صورتی که سیت قابلیت تعمیر داشته باشد، سنگزنی میتواند جایگزین تعویض کامل قطعه شود.
افزایش عمر شیرآلات
تعمیر اصولی سیت میتواند عمر مفید شیر را افزایش دهد. این موضوع هزینههای نگهداری تجهیزات صنعتی را نیز کاهش میدهد.
نکات مهم هنگام انتخاب دستگاه Valve Seat Grinding
انتخاب دستگاه مناسب باید بر اساس نیاز واقعی کارگاه انجام شود. چند عامل مهم در این انتخاب نقش دارند.
محدوده قطر سیت:
دستگاه باید بتواند محدوده ابعادی شیرهای موجود در کارگاه را پوشش دهد.
زاویه قابل تنظیم:
امکان تنظیم زاویه برای تعمیر انواع مختلف سیت اهمیت زیادی دارد.
دقت دستگاه:
هرچه دقت دستگاه بیشتر باشد، کنترل کیفیت سطح سیت بهتر انجام میشود.
نوع شیرآلات:
نوع شیرهای موجود در کارگاه باید در زمان انتخاب تجهیزات در نظر گرفته شود.
سهولت استفاده:
طراحی مناسب دستگاه میتواند زمان تنظیم و اجرای عملیات را کاهش دهد.
دسترسی به ابزار و قطعات مصرفی:
امکان تأمین ابزارهای سنگزنی و قطعات مصرفی نیز باید بررسی شود.
Valve Seat Grinding در Valve Shop
کارگاههای تخصصی تعمیر شیرآلات یا Valve Shop به تجهیزات مختلفی نیاز دارند. دستگاه Valve Seat Grinding یکی از تجهیزات مهم این مجموعه است.
در یک Valve Shop حرفهای، عملیات تعمیر میتواند شامل بازکردن شیر، تمیزکاری، بازرسی، تعمیر قطعات، ماشینکاری سیت، لپینگ، مونتاژ و تست نهایی باشد.
قرار گرفتن دستگاه سنگزنی سیت در کنار سایر تجهیزات، فرایند تعمیر را منظمتر میکند. همچنین امکان انجام بخش بیشتری از تعمیرات در داخل کارگاه فراهم میشود.
تفاوت سنگزنی سیت با لپینگ ولو
سنگزنی و لپینگ هر دو برای بهبود سطح آببندی استفاده میشوند. اما کاربرد آنها کاملاً یکسان نیست.
در سنگزنی، معمولاً مقدار مشخصی از سطح سیت برای اصلاح هندسه و حذف عیوب برداشته میشود.
در لپینگ، هدف اصلی ایجاد تماس بسیار دقیق و پرداخت بهتر بین سطوح آببندی است.
بنابراین در تعمیرات شیرآلات، انتخاب روش مناسب باید بر اساس وضعیت سیت و الزامات تعمیر انجام شود.
اهمیت کنترل کیفیت پس از سنگزنی
عملیات سنگزنی تنها زمانی موفق است که نتیجه آن کنترل شود. پس از پایان کار، سطح سیت باید از نظر هندسه و کیفیت سطح بررسی شود.
همچنین باید از روش مناسب برای تست آببندی استفاده شود. نوع تست به طراحی شیر، فشار کاری و استاندارد مورد استفاده بستگی دارد.
کنترل دقیق باعث میشود شیر قبل از بازگشت به سرویس، عملکرد مناسبی داشته باشد.
جمعبندی
دستگاه Valve Seat Grinding یکی از تجهیزات کاربردی در تعمیرات تخصصی شیرآلات صنعتی است. این دستگاه برای اصلاح و سنگزنی دقیق سطح سیت استفاده میشود.
استفاده صحیح از این تجهیزات میتواند کیفیت آببندی را افزایش دهد. همچنین در بسیاری از موارد، امکان تعمیر سیت به جای تعویض کامل آن را فراهم میکند.
برای تجهیز یک Valve Shop، انتخاب دستگاه باید بر اساس نوع شیرآلات، محدوده قطر سیت، زاویههای مورد نیاز و دقت تعمیرات انجام شود. در کنار دستگاه مناسب، مهارت اپراتور و کنترل کیفیت نهایی نیز اهمیت زیادی دارد.
