تجهیزات ماشینکاری سیت ولو در کارگاه تعمیرات
تجهیزات ماشینکاری سیت ولو یکی از بخشهای مهم هر کارگاه تعمیر شیرآلات صنعتی است. سیت، نقش مهمی در آببندی شیر دارد. بنابراین، آسیب به این بخش میتواند باعث نشتی و کاهش عملکرد شیر شود.
در یک Valve Repair Shop، تجهیزات مختلفی برای بررسی، تعمیر و تست سیت استفاده میشود. انتخاب این تجهیزات به نوع شیر، ابعاد آن و جنس سیت بستگی دارد.
در این مقاله با مهمترین تجهیزات ماشینکاری سیت ولو آشنا میشویم. همچنین کاربرد هر دستگاه و نکات مهم هنگام انتخاب آن را بررسی میکنیم.
سیت ولو چیست؟
سیت یا Valve Seat، سطحی است که وظیفه آببندی شیر را بر عهده دارد. این سطح با قطعه متحرک شیر تماس پیدا میکند.
نوع قطعه متحرک به طراحی شیر بستگی دارد. برای مثال، این قطعه میتواند گیت، بال، دیسک یا پلاگ باشد.
سیت ممکن است از فلز یا مواد نرم ساخته شود. همچنین در بعضی شیرها، سیت به شکل یک رینگ قابل تعویض طراحی میشود.
چرا ماشینکاری سیت ولو اهمیت دارد؟
سیت شیر در طول زمان ممکن است دچار آسیب شود. سایش، خوردگی و خراش از رایجترین آسیبها هستند.
گاهی نیز عبور ذرات جامد از داخل شیر باعث آسیب به سطح سیت میشود.
در چنین شرایطی، آببندی شیر ضعیف میشود. در نتیجه، حتی هنگام بسته بودن شیر نیز احتمال عبور سیال وجود دارد.
ماشینکاری سیت میتواند سطح آسیبدیده را اصلاح کند. در نتیجه، عملکرد آببندی شیر نیز بهبود پیدا میکند.
مهمترین تجهیزات ماشینکاری سیت ولو
یک کارگاه تعمیرات حرفهای به تجهیزات مختلفی نیاز دارد. هر دستگاه، وظیفه مشخصی در فرآیند تعمیر دارد.
مهمترین تجهیزات عبارتاند از:
- دستگاه ماشینکاری سیت
- دستگاه Portable Valve Seat Machining
- دستگاه لپینگ سیت
- ابزارهای تراشکاری و بورینگ
- تجهیزات اندازهگیری
- ابزارهای پرداختکاری
- تجهیزات تمیزکاری
- تجهیزات تست فشار و نشتی
در ادامه، کاربرد هر یک از این تجهیزات را بررسی میکنیم.

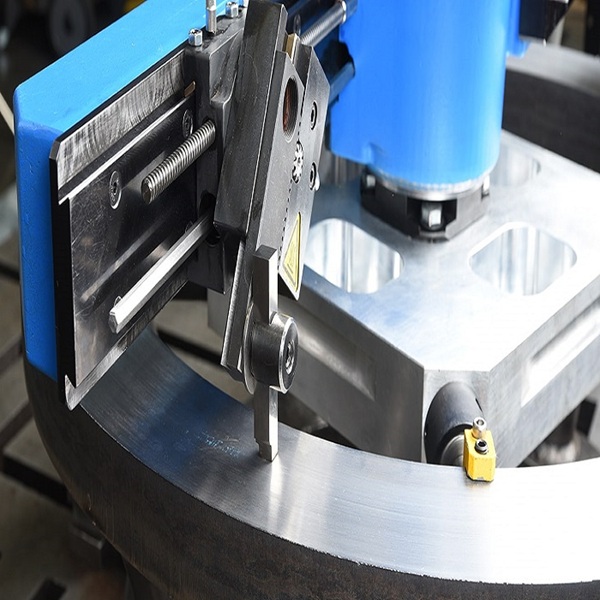

دستگاه ماشینکاری سیت ولو
دستگاه ماشینکاری سیت، یکی از اصلیترین تجهیزات یک ولو شاپ است.
این دستگاه برای اصلاح سطح و هندسه سیت استفاده میشود. هدف، ایجاد یک سطح دقیق و مناسب برای آببندی است.
دستگاه باید امکان تنظیم دقیق ابزار را داشته باشد. همچنین باید بتواند عملیات ماشینکاری را با کمترین خطا انجام دهد.
انتخاب دستگاه به قطر سیت، نوع شیر و زاویه سطح آببندی بستگی دارد.
دستگاه Portable Valve Seat Machining
همه شیرها را نمیتوان به راحتی به کارگاه منتقل کرد. این موضوع در مورد شیرهای بزرگ و سنگین اهمیت بیشتری دارد.
در چنین شرایطی، دستگاه Portable Valve Seat Machining گزینه مناسبی است.
این دستگاه روی شیر نصب میشود. سپس عملیات ماشینکاری در محل انجام میگیرد.
استفاده از این تجهیزات چند مزیت دارد:
- کاهش زمان تعمیر
- کاهش هزینه جابهجایی
- امکان تعمیر شیرهای بزرگ
- کاهش زمان توقف واحد
- امکان انجام تعمیرات در محل
به همین دلیل، دستگاههای Portable در پالایشگاهها و مجتمعهای پتروشیمی کاربرد زیادی دارند.
دستگاه لپینگ سیت ولو
پس از ماشینکاری، سطح سیت ممکن است به پرداخت بیشتری نیاز داشته باشد.
در این مرحله میتوان از دستگاه Valve Seat Lapping Machine استفاده کرد.
لپینگ باعث صافتر شدن سطح میشود. همچنین تماس بین سیت و قطعه مقابل را بهبود میدهد.
این فرآیند در شیرهایی که به آببندی دقیق نیاز دارند، اهمیت زیادی دارد.
ابزارهای تراشکاری و بورینگ
ابزار برش نیز نقش مهمی در کیفیت ماشینکاری دارد.
نوع ابزار باید با جنس سیت هماهنگ باشد. برای مثال، ماشینکاری سیتهای سخت به ابزارهای مقاوم نیاز دارد.
ابزارهای مورد استفاده میتوانند شامل موارد زیر باشند:
- تیغچههای کاربیدی
- ابزارهای تراشکاری
- ابزارهای بورینگ
- ابزارهای مخصوص ماشینکاری سیت
- ابزارهای پرداخت
انتخاب ابزار مناسب، کیفیت سطح نهایی را افزایش میدهد. همچنین از آسیب به سیت جلوگیری میکند.
تجهیزات اندازهگیری سیت
ماشینکاری دقیق بدون اندازهگیری دقیق امکانپذیر نیست.
به همین دلیل، تجهیزات اندازهگیری بخش مهمی از هر ولو شاپ هستند.
این تجهیزات برای بررسی موارد زیر استفاده میشوند:
- قطر سیت
- عمق سیت
- زاویه سیت
- هممحوری
- لنگی
- زبری سطح
از ابزارهایی مانند میکرومتر، کولیس و ساعت اندازهگیری نیز استفاده میشود.
برای اندازهگیریهای تخصصیتر، تجهیزات دقیقتر مورد نیاز است.
تجهیزات کنترل هممحوری
هممحوری یکی از مهمترین پارامترهای ماشینکاری سیت است.
محور ابزار باید با محور سیت هماهنگ باشد. اگر این هماهنگی وجود نداشته باشد، سطح آببندی یکنواخت نخواهد بود.
به همین دلیل، قبل از شروع ماشینکاری باید هممحوری کنترل شود.
پس از پایان کار نیز میتوان این پارامتر را دوباره بررسی کرد.
تجهیزات پرداختکاری سیت
بعد از ماشینکاری، ممکن است سطح سیت به پرداخت نیاز داشته باشد.
پرداختکاری، آثار باقیمانده از فرآیند ماشینکاری را کاهش میدهد. همچنین کیفیت سطح را بهتر میکند.
نوع ابزار پرداخت به جنس سیت و کیفیت مورد نیاز بستگی دارد.
در بعضی تعمیرات، عملیات پرداخت با لپینگ تکمیل میشود.
تجهیزات تمیزکاری قطعات
تمیزکاری قطعات نیز بخش مهمی از تعمیر شیر است.
وجود براده، گردوغبار، زنگزدگی یا ذرات خارجی میتواند روی آببندی تأثیر بگذارد.
به همین دلیل، سیت و قطعات داخلی باید قبل و بعد از تعمیر به خوبی تمیز شوند.
برای این کار میتوان از تجهیزات شستوشو، برسهای صنعتی و هوای فشرده استفاده کرد.
تجهیزات تست شیرآلات
تعمیر سیت بدون تست نهایی کامل نیست.
پس از ماشینکاری و مونتاژ شیر، عملکرد آن باید بررسی شود.
در یک ولو شاپ مجهز، تجهیزات مختلفی برای تست شیر وجود دارد.
مهمترین تستها عبارتاند از:
- تست بدنه
- تست سیت
- تست فشار
- تست نشتی
- تست هیدرواستاتیک
- تست پنوماتیک در شرایط مجاز
این تستها نشان میدهند که شیر پس از تعمیر، عملکرد مناسبی دارد.
تجهیزات ماشینکاری سیت گیت ولو
Gate Valve یکی از شیرهای پرکاربرد در صنایع نفت و گاز است.
در این شیر، معمولاً دو سطح سیت وجود دارد. گیت هنگام بسته شدن با این سطوح تماس پیدا میکند.
بنابراین، دقت ماشینکاری هر دو سیت اهمیت زیادی دارد.
دستگاه باید بتواند زاویه و موقعیت سیت را با دقت مناسب تنظیم کند.
تجهیزات ماشینکاری سیت گلوب ولو
در Globe Valve، سیت در مسیر حرکت پلاگ قرار دارد.
اگر سطح سیت آسیب ببیند، ابتدا وضعیت آن بررسی میشود. سپس در صورت امکان، سطح سیت ماشینکاری و اصلاح میشود.
برای این کار به دستگاه دقیق و ابزار مناسب نیاز است.
پس از تعمیر نیز تماس بین پلاگ و سیت باید بررسی شود.
تجهیزات ماشینکاری سیت بال ولو
در Ball Valve، سیت باید تماس مناسبی با سطح بال داشته باشد.
اگر این تماس صحیح نباشد، احتمال نشتی افزایش پیدا میکند.
بسته به طراحی شیر، میتوان از تجهیزات مخصوص ماشینکاری سیت استفاده کرد.
در بعضی شیرهای توپی، سیت فلزی است. بنابراین، انتخاب ابزار مناسب برای ماشینکاری اهمیت بیشتری دارد.
تجهیزات ثابت یا Portable؛ کدام بهتر است؟
هر دو نوع دستگاه کاربرد خاص خود را دارند.
اگر شیر در کارگاه قرار داشته باشد، استفاده از دستگاه ثابت میتواند مناسب باشد.
اما اگر شیر بزرگ باشد یا امکان انتقال آن وجود نداشته باشد، دستگاه Portable انتخاب بهتری است.
بنابراین، انتخاب دستگاه باید بر اساس شرایط پروژه انجام شود.
چگونه تجهیزات ماشینکاری سیت را انتخاب کنیم؟
قبل از خرید تجهیزات، باید نوع فعالیت کارگاه مشخص شود.
همچنین بهتر است محدوده شیرهایی که قرار است تعمیر شوند، بررسی شود.
مهمترین عوامل عبارتاند از:
- قطر شیر
- نوع شیر
- جنس سیت
- زاویه سیت
- دقت مورد نیاز
- محل تعمیر
- حجم کار تعمیراتی
- نوع پروژههای صنعتی
برای مثال، یک کارگاه فعال در پروژههای پالایشگاهی به تجهیزات متفاوتی نسبت به یک کارگاه تعمیر شیرهای کوچک نیاز دارد.
ویژگیهای یک ولو شاپ مجهز
یک ولو شاپ حرفهای فقط به دستگاه ماشینکاری سیت نیاز ندارد.
تجهیزات باید در کنار یکدیگر کار کنند. به این ترتیب، فرآیند تعمیر از بازرسی تا تست نهایی کامل میشود.
یک کارگاه مجهز میتواند شامل بخشهای زیر باشد:
- محل دمونتاژ شیر
- تجهیزات شستوشو
- دستگاه ماشینکاری سیت
- دستگاه لپینگ
- تجهیزات تعمیر استم
- ابزارهای مونتاژ
- تجهیزات اندازهگیری
- تجهیزات تست فشار
- تجهیزات تست نشتی
- محل نگهداری قطعات
نکات مهم هنگام خرید تجهیزات ماشینکاری سیت
هنگام خرید تجهیزات، فقط قیمت را در نظر نگیرید.
دقت دستگاه، کیفیت ساخت و محدوده کاری نیز اهمیت زیادی دارند.
همچنین باید خدمات فنی و تأمین قطعات یدکی را بررسی کنید.
مهمترین موارد عبارتاند از:
- دقت ماشینکاری
- محدوده قطر قابل ماشینکاری
- قابلیت تنظیم زاویه
- دقت سیستم هممحوری
- کیفیت ابزارها
- قابلیت حمل
- سهولت استفاده
- خدمات فنی
- تأمین قطعات یدکی
جمعبندی
تجهیزات ماشینکاری سیت ولو، بخش مهمی از یک کارگاه تعمیر شیرآلات صنعتی هستند.
دستگاه ماشینکاری سیت، تجهیزات Portable و دستگاه لپینگ از مهمترین تجهیزات این بخش محسوب میشوند.
در کنار این دستگاهها، تجهیزات اندازهگیری نیز اهمیت زیادی دارند. زیرا کیفیت ماشینکاری باید با اندازهگیری دقیق کنترل شود.
پس از پایان تعمیر نیز تست فشار و نشتی انجام میشود. این تستها عملکرد صحیح شیر را مشخص میکنند.
در نهایت، انتخاب تجهیزات مناسب به نوع شیر، ابعاد آن، جنس سیت و شرایط تعمیر بستگی دارد.
یک Valve Repair Shop مجهز میتواند بسیاری از شیرآلات صنعتی را با دقت بالا و زمان تعمیر کمتر بازسازی کند. این موضوع در صنایع نفت، گاز، پتروشیمی و پالایشگاهها اهمیت ویژهای دارد.
