اتصالات جوشی چیست و چه کاربردی دارد؟
اتصالات جوشی یکی از اجزای مهم سیستمهای پایپینگ و خطوط لوله صنعتی هستند. این اتصالات برای وصل کردن لولهها به یکدیگر، تغییر مسیر جریان، ایجاد انشعاب و تغییر قطر خط مورد استفاده قرار میگیرند.
در این روش، اتصال بین لوله و فیتینگ با استفاده از جوش ایجاد میشود. به همین دلیل، اتصال نهایی میتواند یکپارچه و دائمی باشد و در بسیاری از سیستمهای صنعتی برای انتقال سیالات تحت فشار مورد استفاده قرار گیرد.
اتصالات جوشی در صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع شیمیایی و بسیاری از واحدهای فرایندی کاربرد دارند.
اتصال جوشی چیست؟
اتصال جوشی یا Welded Fitting قطعهای است که با استفاده از عملیات جوشکاری به لوله یا سایر تجهیزات متصل میشود.
این قطعات در شکلها و اندازههای مختلف تولید میشوند. برای مثال، زانویی برای تغییر جهت مسیر، سهراهی برای ایجاد انشعاب و کاهنده برای اتصال دو لوله با قطر متفاوت استفاده میشود.
یکی از ویژگیهای مهم اتصالات جوشی، ایجاد یک اتصال دائمی و مقاوم است. نوع جوش و روش اجرای آن باید بر اساس مشخصات لوله، جنس متریال، فشار و دمای کاری و الزامات پروژه تعیین شود.

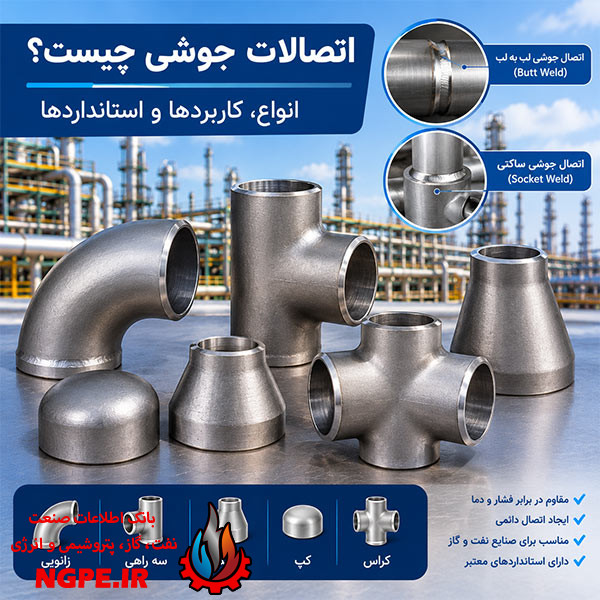

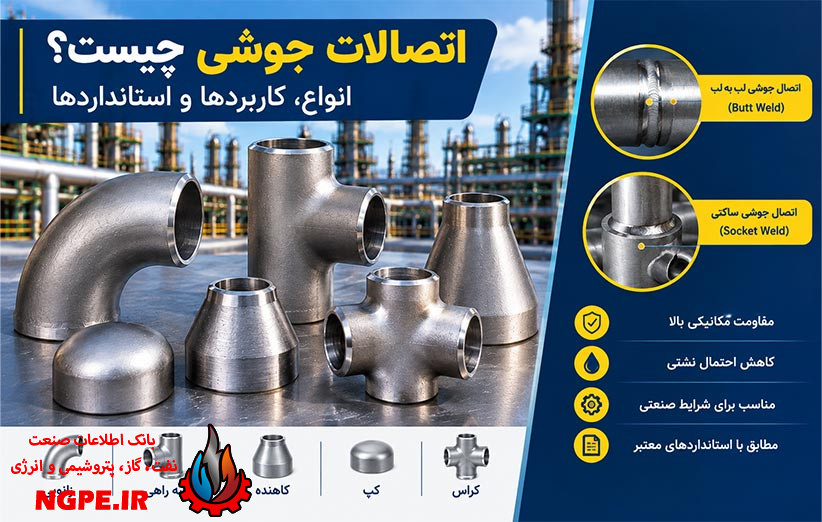

انواع اتصالات جوشی
اتصالات جوشی را میتوان بر اساس روش اتصال به دو گروه اصلی تقسیم کرد:
1. اتصالات جوشی لب به لب یا Butt Weld
در اتصال Butt Weld، انتهای لوله و اتصال در کنار یکدیگر قرار میگیرند و با ایجاد جوش محیطی به هم متصل میشوند.
در بسیاری از این اتصالات، انتهای فیتینگ به شکل مناسب پخزنی میشود تا امکان اجرای جوش نفوذی فراهم شود.
اتصالات Butt Weld در خطوط فرایندی و خطوط با قطرهای مختلف کاربرد گستردهای دارند. استاندارد ASME B16.9 یکی از استانداردهای شناختهشده برای اتصالات جوشی ساختهشده کارخانهای است.
2. اتصالات جوشی ساکتی یا Socket Weld
در اتصال Socket Weld، انتهای لوله داخل قسمت فرورفته فیتینگ قرار میگیرد و سپس با یک جوش گوشهای در اطراف اتصال ثابت میشود.
این نوع اتصال بیشتر در لولهکشیهای با قطر کوچک کاربرد دارد. اتصالات Socket Weld معمولاً در گروه فیتینگهای فورجشده قرار میگیرند و استاندارد ASME B16.11 از استانداردهای مهم مرتبط با این نوع اتصالات است.
انواع اتصالات Butt Weld
اتصالات جوشی لب به لب در شکلهای مختلفی تولید میشوند.
زانویی یا Elbow
زانویی برای تغییر جهت مسیر لوله استفاده میشود. رایجترین مدلها شامل زانوییهای 45 و 90 درجه هستند.
زانویی 90 درجه برای تغییر مسیر اصلی خط و زانویی 45 درجه برای تغییر مسیر با زاویه کمتر مورد استفاده قرار میگیرد.
زانوییها همچنین از نظر شعاع خم به مدلهایی مانند Long Radius و Short Radius تقسیم میشوند.
سهراهی یا Tee
سهراهی برای ایجاد انشعاب در خطوط لوله استفاده میشود.
دو نوع رایج آن عبارتاند از:
- سهراهی مساوی
- سهراهی کاهنده
در سهراهی مساوی، قطر شاخه انشعابی با قطر خط اصلی یکسان است. در مدل کاهنده، قطر شاخه نسبت به خط اصلی کمتر است.
کاهنده یا Reducer
کاهنده برای اتصال دو لوله با قطر متفاوت استفاده میشود.
کاهندهها معمولاً به دو نوع تقسیم میشوند:
Concentric Reducer: محور دو لوله روی یک خط قرار دارد.
Eccentric Reducer: محور دو لوله نسبت به یکدیگر جابهجا است.
انتخاب نوع کاهنده به شرایط طراحی خط و نحوه قرارگیری تجهیزات و لولهها بستگی دارد.
کپ یا Cap
کپ برای بستن انتهای لوله استفاده میشود. این قطعه میتواند انتهای یک خط را بهصورت دائمی مسدود کند.
کپهای جوشی در بسیاری از خطوط صنعتی و سیستمهای فرایندی مورد استفاده قرار میگیرند.
کراس یا Cross
کراس برای ایجاد چهار مسیر در یک نقطه از سیستم پایپینگ استفاده میشود. این نوع اتصال در مقایسه با زانویی، سهراهی و کاهنده کاربرد محدودتری دارد.
اتصالات جوشی در صنایع نفت و گاز
اتصالات جوشی بخش مهمی از سیستم پایپینگ در صنایع نفت و گاز هستند. این قطعات در خطوط انتقال و تجهیزات مختلف مورد استفاده قرار میگیرند.
برخی از کاربردهای آنها عبارتاند از:
- خطوط انتقال نفت
- خطوط گاز
- پالایشگاهها
- واحدهای پتروشیمی
- خطوط بخار
- سیستمهای آب صنعتی
- خطوط هوای فشرده
- تجهیزات فرایندی
- سیستمهای خنککننده
- واحدهای تولید مواد شیمیایی
انتخاب نوع اتصال به عواملی مانند فشار، دما، قطر لوله، نوع سیال و استاندارد طراحی سیستم بستگی دارد.
مزایای اتصالات جوشی
اتصالات جوشی مزایای مختلفی دارند که باعث استفاده گسترده از آنها در صنایع شده است.
اتصال دائمی
جوشکاری یک اتصال دائمی ایجاد میکند و برخلاف اتصالات رزوهای، برای باز کردن آن نیاز به عملیات برش یا جداسازی جوش وجود دارد.
مقاومت مکانیکی مناسب
اتصال جوشی مناسب میتواند مقاومت مکانیکی بالایی ایجاد کند و برای بسیاری از سیستمهای تحت فشار مورد استفاده قرار گیرد.
کاهش احتمال نشتی
در صورت طراحی، جوشکاری و بازرسی صحیح، اتصال جوشی میتواند احتمال نشتی را کاهش دهد.
مناسب برای سیستمهای صنعتی
این اتصالات در خطوط فرایندی و صنعتی که نیاز به اتصال مقاوم و پایدار دارند، کاربرد زیادی دارند.
مسیر داخلی مناسب
در اتصالات Butt Weld، پس از اجرای صحیح جوش، مسیر داخلی میتواند نسبتاً یکنواخت باشد. این ویژگی برای برخی خطوط انتقال سیال اهمیت دارد.
تفاوت Butt Weld و Socket Weld
مهمترین تفاوت این دو اتصال در نحوه قرارگیری لوله و شکل جوش است.
در Butt Weld، انتهای لوله و فیتینگ در امتداد یکدیگر قرار گرفته و با جوش محیطی به هم متصل میشوند.
در Socket Weld، لوله داخل سوکت فیتینگ قرار میگیرد و اتصال با جوش گوشهای در اطراف آن ایجاد میشود.
اتصالات Socket Weld معمولاً برای لولههای کوچکتر استفاده میشوند، در حالی که Butt Weld در طیف وسیعتری از اندازهها کاربرد دارد.
استانداردهای اتصالات جوشی
استاندارد مناسب باید بر اساس نوع اتصال و الزامات پروژه انتخاب شود.
ASME B16.9 یکی از استانداردهای مهم برای اتصالات جوشی لب به لب ساختهشده کارخانهای است. این استاندارد مواردی مانند ابعاد، تلرانسها، متریال و الزامات مرتبط با این اتصالات را مشخص میکند.
ASME B16.11 نیز برای اتصالات فورجشده Socket Weld و Threaded استفاده میشود و مواردی مانند رده فشاری، ابعاد، تلرانس و متریال را پوشش میدهد.
در پروژههای صنعتی ممکن است استانداردهای دیگری نیز بر اساس نوع خط، متریال و الزامات کارفرما مورد استفاده قرار گیرند.
نکات مهم در انتخاب اتصالات جوشی
برای انتخاب اتصال مناسب باید چند عامل مهم بررسی شود:
قطر لوله: اندازه اتصال باید با قطر لوله مطابقت داشته باشد.
ضخامت لوله: ضخامت دیواره لوله در انتخاب اتصال و روش جوشکاری اهمیت دارد.
جنس متریال: جنس فیتینگ باید با مشخصات خط و متریال لوله سازگار باشد.
فشار کاری: اتصال باید برای فشار طراحی سیستم مناسب باشد.
دمای کاری: دمای سیال و شرایط محیطی باید در انتخاب متریال و روش اتصال در نظر گرفته شود.
نوع سیال: خورندگی، اشتعالپذیری و سایر ویژگیهای سیال میتوانند روی انتخاب اتصال تأثیر بگذارند.
استاندارد پروژه: مشخصات فنی پروژه باید قبل از خرید و نصب بررسی شود.
بازرسی اتصالات جوشی
بعد از اجرای جوش، کیفیت اتصال باید طبق الزامات پروژه و کد مربوطه بررسی شود.
روشهای بازرسی میتوانند شامل موارد زیر باشند:
- بازرسی ظاهری یا VT
- تست مایعات نافذ یا PT
- تست ذرات مغناطیسی یا MT
- رادیوگرافی یا RT
- تست اولتراسونیک یا UT
انتخاب روش بازرسی به نوع اتصال، جنس قطعه، اهمیت خط و الزامات طراحی بستگی دارد.
جمعبندی
اتصالات جوشی یکی از اجزای مهم سیستمهای پایپینگ صنعتی هستند و برای اتصال لولهها، تغییر مسیر، ایجاد انشعاب و تغییر قطر خطوط استفاده میشوند.
زانویی، سهراهی، کاهنده، کپ و کراس از مهمترین انواع اتصالات جوشی هستند. از نظر روش اتصال نیز Butt Weld و Socket Weld دو گروه مهم محسوب میشوند.
برای انتخاب اتصال مناسب باید عواملی مانند قطر و ضخامت لوله، فشار، دما، نوع سیال، جنس متریال و استاندارد پروژه بررسی شود. همچنین اجرای صحیح جوش و انجام بازرسیهای لازم نقش مهمی در ایمنی و قابلیت اطمینان سیستم پایپینگ دارد.
