گسکت رینگی یا RTJ چیست و چه کاربردی دارد؟
گسکت رینگی یا RTJ (Ring Type Joint Gasket) یکی از انواع گسکتهای فلزی است که برای آببندی اتصالات فلنجی در شرایط فشار و دمای بالا استفاده میشود. این نوع گسکت کاربرد گستردهای در صنایع نفت، گاز، پتروشیمی، پالایشگاهها و تجهیزات فشار بالا دارد.
گسکت RTJ داخل یک شیار مخصوص روی سطح فلنج قرار میگیرد. هنگام بستن پیچهای فلنج، گسکت تحت فشار قرار گرفته و با ایجاد تماس مناسب با دیوارههای شیار، مسیر عبور سیال را آببندی میکند.
به دلیل شرایط سخت کاری در صنایع نفت و گاز، انتخاب صحیح گسکت رینگی اهمیت زیادی دارد. عواملی مانند فشار، دما، نوع سیال، جنس گسکت و نوع فلنج باید هنگام انتخاب این قطعه در نظر گرفته شوند.
گسکت رینگی RTJ چگونه کار میکند؟
گسکت رینگی برخلاف بسیاری از گسکتهای نرم، از یک رینگ فلزی تشکیل شده است. این رینگ در شیار مخصوصی که روی فلنج ایجاد شده قرار میگیرد.
با سفت شدن پیچهای فلنج، نیروی فشاری به گسکت وارد میشود. این نیرو باعث میشود سطح گسکت با دیواره شیار تماس پیدا کند و یک اتصال آببندیشده ایجاد شود.
در برخی مدلهای RTJ، افزایش فشار داخلی سیستم میتواند به افزایش نیروی آببندی کمک کند. به همین دلیل این نوع گسکت برای بسیاری از کاربردهای فشار بالا مناسب است.

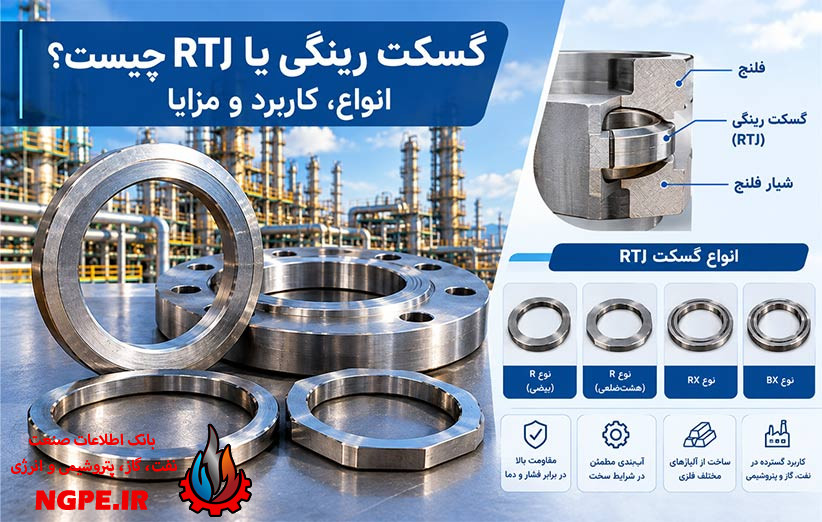

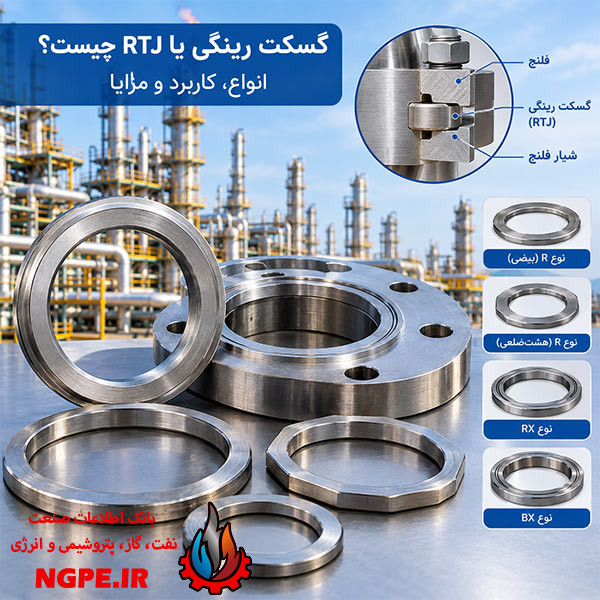

انواع گسکت رینگی RTJ
گسکتهای رینگی در چند نوع مختلف تولید میشوند. سه نوع شناختهشده آن شامل R، RX و BX هستند.
گسکت RTJ نوع R
نوع R یکی از مدلهای رایج گسکت رینگی است. این گسکت در دو شکل اصلی بیضی (Oval) و هشتضلعی (Octagonal) تولید میشود.
گسکت R برای فلنجهایی طراحی شده است که دارای شیار مخصوص Ring Type Joint هستند. انتخاب مدل بیضی یا هشتضلعی باید بر اساس مشخصات فلنج و شیار آن انجام شود.
گسکت RTJ نوع RX
گسکت RX یک نوع گسکت فشارفعالشونده است. طراحی این گسکت باعث میشود با افزایش فشار داخلی، نیروی آببندی نیز افزایش پیدا کند.
این ویژگی باعث شده است که گسکت RX در برخی تجهیزات و اتصالات فشار بالا در صنایع نفت و گاز مورد استفاده قرار گیرد.
گسکت RTJ نوع BX
گسکت BX برای کاربردهای فشار بسیار بالا طراحی شده است و در برخی تجهیزات صنعت نفت و گاز و فلنجهای مخصوص مورد استفاده قرار میگیرد.
این نوع گسکت با مدلهای R و RX یکسان نیست و باید در شیار مخصوص خود استفاده شود. بنابراین هنگام انتخاب گسکت BX، مشخصات فلنج و شیار آن باید بهدقت بررسی شود.
تفاوت گسکت RTJ بیضی و هشتضلعی
گسکتهای نوع R معمولاً در دو شکل بیضی و هشتضلعی ساخته میشوند.
گسکت بیضی دارای سطح مقطع منحنی است، در حالی که گسکت هشتضلعی دارای سطوح زاویهدار است. هر دو مدل برای استفاده در شیارهای مخصوص RTJ طراحی شدهاند.
انتخاب بین این دو مدل به طراحی فلنج و مشخصات اتصال بستگی دارد. بنابراین نمیتوان صرفاً بر اساس شکل ظاهری، یکی از آنها را جایگزین دیگری کرد.
گسکت RTJ از چه موادی ساخته میشود؟
گسکتهای رینگی معمولاً از فلزات مختلف تولید میشوند. انتخاب جنس گسکت به شرایط کاری سیستم بستگی دارد.
برخی از متریالهای مورد استفاده عبارتاند از:
- فولاد کربنی
- فولاد زنگنزن 304
- فولاد زنگنزن 316
- فولادهای آلیاژی
- Duplex
- Super Duplex
- Inconel
- Monel
- سایر آلیاژهای مقاوم در برابر خوردگی
انتخاب متریال باید بر اساس دمای کاری، فشار، نوع سیال و شرایط خوردگی انجام شود.
همچنین سختی گسکت اهمیت زیادی دارد. گسکت باید به اندازهای مناسب انتخاب شود که بتواند در شیار فلنج تغییر شکل کنترلشده ایجاد کند، بدون اینکه باعث آسیب جدی به سطح شیار شود.
کاربرد گسکت RTJ در صنایع نفت و گاز
گسکت رینگی به دلیل قابلیت استفاده در شرایط سخت، یکی از گزینههای مهم برای آببندی اتصالات فشار بالا در صنایع نفت و گاز محسوب میشود.
برخی از کاربردهای این گسکت عبارتاند از:
- خطوط انتقال نفت و گاز
- پالایشگاهها
- واحدهای پتروشیمی
- تجهیزات سرچاهی
- شیرآلات فشار بالا
- تجهیزات حفاری
- تجهیزات فرایندی
- خطوط لوله فشار بالا
- مخازن تحت فشار
- اتصالات فلنجی تجهیزات صنعتی
- تجهیزات تولید و انتقال هیدروکربنها
استاندارد گسکت RTJ
یکی از استانداردهای مهم مرتبط با گسکتهای فلزی، ASME B16.20 است. این استاندارد مشخصات مربوط به ابعاد، جنس، تلرانسها و نشانهگذاری برخی گسکتهای فلزی را مشخص میکند.
در تجهیزات صنعت نفت و گاز، استانداردهای مرتبط با تجهیزات سرچاهی و فلنجهای فشار بالا نیز ممکن است در انتخاب گسکت مورد استفاده قرار گیرند.
بنابراین هنگام سفارش گسکت RTJ باید مشخصات فنی فلنج، استاندارد طراحی، سایز، کلاس فشاری و شماره رینگ بهصورت دقیق بررسی شود.
چگونه گسکت RTJ مناسب انتخاب کنیم؟
برای انتخاب گسکت رینگی مناسب، چند پارامتر مهم باید بررسی شود.
فشار کاری
فشار طراحی سیستم یکی از مهمترین عوامل در انتخاب گسکت است. گسکت باید توانایی تحمل فشار کاری و شرایط طراحی خط را داشته باشد.
دمای کاری
دمای سیال و محیط روی عملکرد گسکت تأثیر دارد. جنس گسکت باید بتواند در محدوده دمایی موردنظر خواص مکانیکی خود را حفظ کند.
نوع سیال
نوع سیال نیز در انتخاب متریال گسکت اهمیت دارد. برای سیالات خورنده یا شرایط خاص، باید از آلیاژی استفاده شود که مقاومت مناسبی در برابر خوردگی داشته باشد.
نوع فلنج
گسکت RTJ فقط برای فلنجهایی که دارای شیار مخصوص این نوع آببندی هستند استفاده میشود. نوع شیار باید با نوع گسکت کاملاً مطابقت داشته باشد.
شماره رینگ
گسکتهای RTJ بر اساس شماره رینگ نیز شناسایی میشوند. این شماره به ابعاد و مشخصات گسکت مربوط است و باید مطابق مشخصات فلنج انتخاب شود.
جنس گسکت
جنس رینگ باید با توجه به فشار، دما، نوع سیال و شرایط خوردگی انتخاب شود. انتخاب متریال نامناسب میتواند باعث کاهش عمر گسکت و ایجاد نشتی شود.
نکات مهم نصب گسکت RTJ
نصب صحیح گسکت رینگی تأثیر مستقیمی بر عملکرد آببندی اتصال دارد.
قبل از نصب باید شیار فلنج بهدقت بررسی شود. وجود خراش، خوردگی، آلودگی یا آسیب در سطح شیار میتواند کیفیت آببندی را کاهش دهد.
گسکت باید بدون ضربه و آسیب در محل خود قرار گیرد. همچنین پیچهای فلنج باید بهصورت یکنواخت و با روش مناسب سفت شوند.
استفاده از گسکت آسیبدیده یا تغییرشکلیافته نیز میتواند احتمال نشتی را افزایش دهد.
در بسیاری از کاربردهای حساس، پس از باز شدن اتصال، گسکت قبلی تعویض میشود و از گسکت جدید استفاده میشود.
مزایای گسکت رینگی
گسکت RTJ به دلیل ساختار فلزی خود مزایای متعددی دارد، از جمله:
- مناسب برای فشارهای بالا
- قابلیت استفاده در دماهای بالا
- مقاومت مکانیکی مناسب
- آببندی قابل اعتماد در شرایط مناسب
- مقاومت مناسب در محیطهای صنعتی
- امکان انتخاب متریالهای مختلف
- مناسب برای تجهیزات نفت و گاز
- کاربرد در اتصالات حساس و فشار بالا
معایب گسکت RTJ
با وجود مزایای مختلف، گسکت رینگی محدودیتهایی نیز دارد. این گسکت به فلنج و شیار مخصوص نیاز دارد و نمیتوان آن را روی هر نوع فلنجی نصب کرد.
همچنین سطح شیار فلنج باید کیفیت مناسبی داشته باشد. وجود آسیب یا خوردگی شدید در شیار میتواند عملکرد آببندی را تحت تأثیر قرار دهد.
از طرف دیگر، انتخاب شماره رینگ و متریال باید با دقت انجام شود؛ زیرا اشتباه در انتخاب گسکت میتواند باعث نشتی اتصال شود.
تفاوت گسکت RTJ با اسپیرال وند
گسکت RTJ و اسپیرال وند هر دو در صنایع نفت، گاز و پتروشیمی کاربرد دارند، اما ساختار متفاوتی دارند.
گسکت RTJ یک رینگ فلزی است که داخل شیار مخصوص فلنج قرار میگیرد. در مقابل، گسکت اسپیرال وند از ترکیب نوار فلزی و فیلر ساخته میشود و بهصورت مارپیچی شکل میگیرد.
RTJ بیشتر برای اتصالاتی با فشار بالا و فلنجهای دارای شیار مخصوص استفاده میشود، در حالی که اسپیرال وند در طیف وسیعتری از اتصالات فلنجی کاربرد دارد.
جمعبندی
گسکت رینگی یا RTJ یکی از انواع مهم گسکتهای فلزی برای آببندی اتصالات فلنجی در شرایط فشار و دمای بالا است. این گسکت در انواع مختلفی مانند R، RX و BX تولید میشود و هر مدل برای شرایط و طراحی مشخصی مورد استفاده قرار میگیرد.
انتخاب گسکت مناسب باید بر اساس نوع فلنج، شیار، شماره رینگ، فشار، دما، نوع سیال و جنس گسکت انجام شود. همچنین نصب صحیح و بررسی وضعیت شیار فلنج نقش مهمی در جلوگیری از نشتی و افزایش قابلیت اطمینان اتصال دارد.
