سه راهی و تبدیل در پایپینگ چیست؟
در سیستمهای پایپینگ (Piping)، اتصالات نقش مهمی در تغییر مسیر، اتصال خطوط، تغییر قطر و ایجاد انشعاب در شبکه لولهکشی دارند. سهراهی (Tee) و تبدیل (Reducer) از پرکاربردترین اتصالات در صنایع مختلف مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع شیمیایی، آب و فاضلاب و تأسیسات صنعتی هستند.
شناخت انواع سهراهی و تبدیل، نحوه استفاده از آنها و تفاوت بین این دو اتصال به مهندسان، پیمانکاران و فعالان حوزه تأمین تجهیزات پایپینگ کمک میکند تا متناسب با شرایط پروژه، اتصال مناسب را انتخاب کنند.
سه راهی در پایپینگ چیست؟
سهراهی یا Tee یکی از اتصالات پرکاربرد پایپینگ است که برای ایجاد یک انشعاب از خط اصلی استفاده میشود. این اتصال معمولاً دارای سه دهانه است و امکان انتقال سیال از یک مسیر به دو مسیر یا ترکیب جریان دو خط در یک مسیر را فراهم میکند.
سهراهیها بر اساس شکل، ابعاد، روش اتصال و جنس به انواع مختلفی تقسیم میشوند.
کاربرد سه راهی در سیستمهای لولهکشی
مهمترین کاربردهای سهراهی عبارتاند از:
- ایجاد انشعاب در خطوط لوله
- تقسیم جریان سیال
- ترکیب دو جریان مختلف
- اتصال خطوط فرعی به خط اصلی
- استفاده در خطوط انتقال آب، بخار، گاز و مواد شیمیایی
- استفاده در سیستمهای فرآیندی صنایع نفت، گاز و پتروشیمی
انواع سه راهی
سهراهیها را میتوان بر اساس اندازه انشعاب و نحوه ساخت و اتصال دستهبندی کرد.

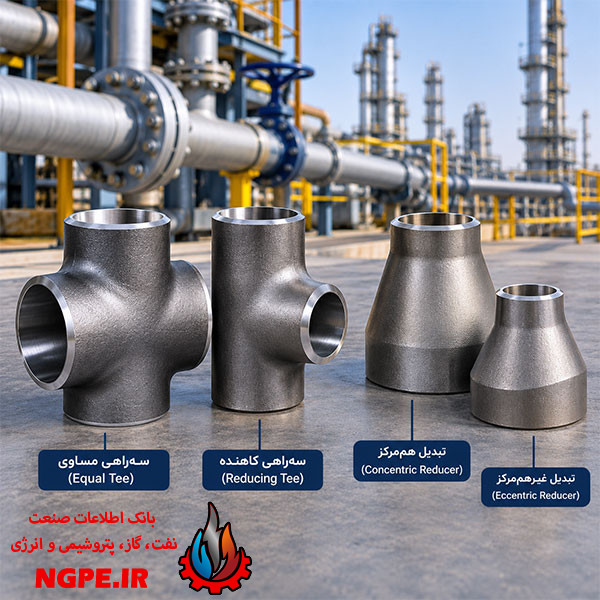

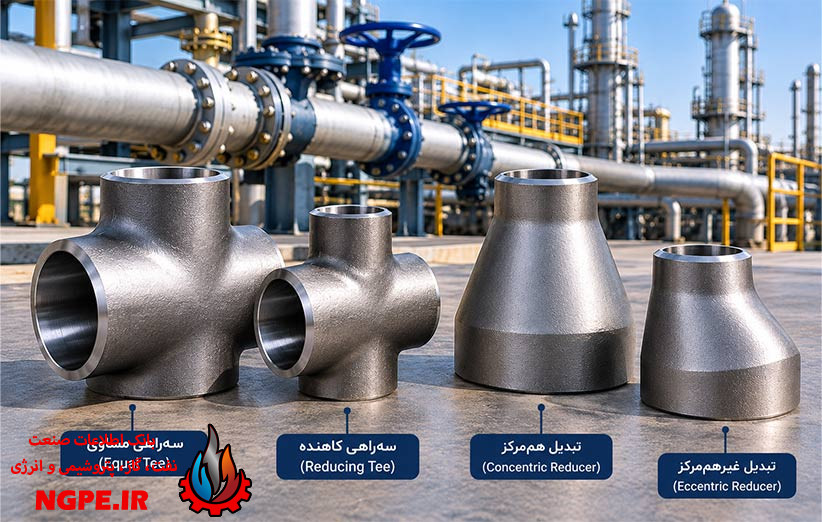

۱. سه راهی مساوی (Equal Tee)
در سهراهی مساوی، قطر هر سه خروجی یکسان است. این نوع اتصال زمانی استفاده میشود که خط اصلی و خط انشعابی دارای قطر یکسان باشند.
برای مثال، در یک خط لوله با قطر 4 اینچ، در صورتی که انشعاب نیز 4 اینچ باشد، میتوان از سهراهی مساوی 4 اینچ استفاده کرد.
۲. سه راهی کاهنده (Reducing Tee)
در سهراهی کاهنده، قطر انشعاب از قطر خط اصلی کوچکتر است. این اتصال زمانی کاربرد دارد که نیاز باشد از یک خط اصلی، انشعابی با قطر کمتر ایجاد شود.
به عنوان نمونه، برای ایجاد یک انشعاب 2 اینچی از خط اصلی 6 اینچی، میتوان از سهراهی کاهنده استفاده کرد.
تبدیل در پایپینگ چیست؟
Reducer یکی دیگر از اتصالات مهم در سیستمهای پایپینگ است که برای اتصال دو لوله با قطرهای متفاوت مورد استفاده قرار میگیرد.
تبدیل باعث میشود قطر خط لوله در مسیر موردنظر افزایش یا کاهش پیدا کند و انتقال سیال بین دو لوله با اندازههای متفاوت امکانپذیر شود.
تبدیلها در سیستمهای صنعتی، خطوط فرآیندی و شبکههای انتقال سیال کاربرد گستردهای دارند.
انواع تبدیل در پایپینگ
تبدیلهای پایپینگ معمولاً به دو نوع اصلی تقسیم میشوند:
۱. تبدیل هممرکز (Concentric Reducer)
در تبدیل هممرکز، محور دو سر اتصال روی یک خط قرار دارد. به همین دلیل، کاهش قطر به صورت متقارن انجام میشود.
این نوع تبدیل معمولاً در شرایطی استفاده میشود که همراستایی خط لوله اهمیت داشته باشد.
از کاربردهای تبدیل هممرکز میتوان به موارد زیر اشاره کرد:
- خطوط عمودی
- برخی خطوط فرآیندی
- اتصال لولههایی با قطر متفاوت
- سیستمهایی که حفظ محور مرکزی خط اهمیت دارد
۲. تبدیل غیرهممرکز (Eccentric Reducer)
در تبدیل غیرهممرکز، مرکز دو سر اتصال روی یک محور قرار ندارد و یکی از سطوح تبدیل به صورت صاف باقی میماند.
این ویژگی باعث میشود در برخی خطوط افقی، کنترل ارتفاع و جلوگیری از تجمع سیال یا تشکیل حباب هوا بهتر انجام شود.
تبدیل غیرهممرکز در بسیاری از خطوط مکش پمپها و سیستمهای افقی کاربرد دارد؛ البته انتخاب نوع تبدیل باید بر اساس طراحی سیستم، جهت جریان و الزامات پروژه انجام شود.
جنس سه راهی و تبدیل
سهراهی و تبدیل با توجه به شرایط کاری پروژه در متریالهای مختلف تولید میشوند. انتخاب جنس اتصال به عواملی مانند نوع سیال، فشار، دما، خوردگی و استاندارد طراحی بستگی دارد.
برخی از متریالهای رایج عبارتاند از:
- فولاد کربنی (Carbon Steel)
- فولاد زنگنزن (Stainless Steel)
- فولاد آلیاژی (Alloy Steel)
- چدن
- PVC و سایر مواد پلیمری
- آلیاژهای خاص مورد استفاده در صنایع ویژه
در پروژههای صنعتی، متریال اتصالات معمولاً بر اساس مشخصات فنی پروژه و استانداردهای مربوطه انتخاب میشود.
روشهای اتصال سه راهی و تبدیل
سهراهی و تبدیل بسته به نوع اتصال و طراحی سیستم میتوانند به روشهای مختلفی به لوله متصل شوند.
اتصالات جوشی
در این روش، اتصال به وسیله جوش به لوله متصل میشود. اتصالات جوشی در بسیاری از خطوط صنعتی و فشار بالا مورد استفاده قرار میگیرند.
اتصالات سوکتی
در Socket Weld، لوله داخل سوکت اتصال قرار گرفته و سپس عملیات جوشکاری انجام میشود. این نوع اتصال در برخی خطوط با قطرهای کوچک کاربرد دارد.
اتصالات رزوهای
برخی سهراهیها و تبدیلها به صورت رزوهای تولید میشوند و در سیستمهایی که استفاده از اتصال رزوهای مناسب باشد، مورد استفاده قرار میگیرند.
استانداردهای سه راهی و تبدیل
تولید و انتخاب اتصالات پایپینگ بر اساس استانداردهای مشخص انجام میشود. از استانداردهای شناختهشده در این زمینه میتوان به استانداردهای ASME، ASTM و MSS اشاره کرد.
برای مثال، استانداردهای مرتبط با اتصالات Butt Weld در پروژههای صنعتی اهمیت زیادی دارند و مشخصاتی مانند ابعاد، ضخامت و الزامات ساخت را تعیین میکنند.
البته استاندارد مناسب باید بر اساس نوع اتصال، متریال، فشار کاری و مشخصات فنی پروژه انتخاب شود.
نکات مهم هنگام خرید سه راهی و تبدیل
برای انتخاب صحیح اتصال پایپینگ، تنها توجه به قطر کافی نیست. موارد زیر نیز باید بررسی شوند:
- سایز لوله و اتصال
- ضخامت یا Schedule
- نوع متریال
- فشار و دمای کاری
- نوع سیال
- نوع اتصال
- استاندارد ساخت
- نوع سهراهی یا تبدیل
- شرایط خوردگی و محیط کاری
- الزامات فنی پروژه
انتخاب اتصال نامناسب میتواند باعث ایجاد نشتی، افت فشار، مشکلات مکانیکی و کاهش عمر سیستم لولهکشی شود.
کاربرد سه راهی و تبدیل در صنایع مختلف
سهراهی و تبدیل در طیف گستردهای از صنایع مورد استفاده قرار میگیرند، از جمله:
صنعت نفت و گاز
در خطوط انتقال و فرآیندی نفت و گاز، برای ایجاد انشعاب و تغییر قطر خطوط از انواع مختلف سهراهی و تبدیل استفاده میشود.
پتروشیمی
در واحدهای فرآیندی پتروشیمی، اتصالات پایپینگ باید متناسب با فشار، دما، نوع سیال و الزامات طراحی انتخاب شوند.
نیروگاهها
در سیستمهای آب، بخار، سوخت و سایر خطوط نیروگاهی نیز انواع اتصالات پایپینگ مورد استفاده قرار میگیرند.
آب و فاضلاب
در شبکههای انتقال و توزیع آب و برخی سیستمهای فاضلابی، سهراهی و تبدیل برای ایجاد انشعاب و اتصال خطوط با قطرهای متفاوت کاربرد دارند.
صنایع شیمیایی
در صنایع شیمیایی، انتخاب متریال مناسب اهمیت ویژهای دارد؛ زیرا برخی سیالات میتوانند موجب خوردگی یا تخریب اتصالات شوند.
جمعبندی
سهراهی و تبدیل از مهمترین اتصالات مورد استفاده در پایپینگ هستند. سهراهی برای ایجاد انشعاب یا ترکیب مسیرهای جریان استفاده میشود و میتواند به صورت مساوی یا کاهنده باشد. در مقابل، تبدیل برای اتصال دو لوله با قطرهای متفاوت به کار میرود و انواع اصلی آن شامل تبدیل هممرکز و غیرهممرکز است.
برای انتخاب صحیح این اتصالات باید عواملی مانند سایز، Schedule، متریال، فشار و دمای کاری، نوع سیال، استاندارد و روش اتصال در نظر گرفته شود. انتخاب صحیح اتصال، نقش مهمی در ایمنی، عملکرد و طول عمر سیستم پایپینگ دارد.
