اتصالات Butt Weld چیست؟
در سیستمهای پایپینگ صنعتی، انتخاب روش مناسب برای اتصال لولهها و تجهیزات اهمیت زیادی در ایمنی، دوام و عملکرد خطوط انتقال دارد. اتصالات Butt Weld یا اتصالات جوشی لببهلب یکی از رایجترین انواع اتصالات مورد استفاده در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها و صنایع فرایندی هستند.
در این روش، اتصال بهگونهای طراحی میشود که انتهای لوله و اتصال در یک راستا قرار گرفته و با استفاده از جوشکاری به یکدیگر متصل شوند. این نوع اتصال به دلیل استحکام بالا و ایجاد یک مسیر نسبتاً یکپارچه، برای بسیاری از خطوط فرایندی و سرویسهای فشار و دمای بالا مورد استفاده قرار میگیرد.
اتصال Butt Weld چیست؟
Butt Weld Fitting نوعی اتصال پایپینگ است که برای اتصال لولهها، تغییر مسیر خط، تغییر قطر لوله یا ایجاد انشعاب مورد استفاده قرار میگیرد و اتصال آن به لوله از طریق جوش لببهلب انجام میشود.
در این روش، دو سطحی که قرار است به یکدیگر متصل شوند در امتداد یکدیگر قرار گرفته و پس از آمادهسازی لبهها، عملیات جوشکاری انجام میشود. نتیجه این فرایند، ایجاد یک اتصال دائمی و مقاوم بین لوله و فیتینگ است.
اتصالات Butt Weld معمولاً در سیستمهایی استفاده میشوند که استحکام مکانیکی، آببندی مناسب و قابلیت تحمل فشار و دما اهمیت بالایی دارد.

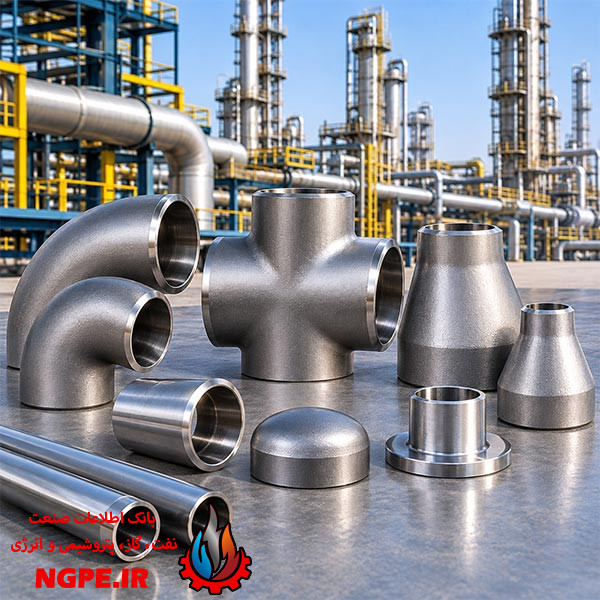

انواع اتصالات Butt Weld
اتصالات جوشی لببهلب در شکلها و کاربردهای مختلف تولید میشوند. مهمترین انواع آنها عبارتاند از:
1. زانویی Butt Weld
زانویی یا Elbow برای تغییر جهت مسیر لوله مورد استفاده قرار میگیرد. زانوییها معمولاً در زوایای مختلف مانند 45 و 90 درجه تولید میشوند.
از نظر شعاع نیز زانوییها میتوانند به انواع مختلفی مانند Long Radius و Short Radius تقسیم شوند.
2. سهراهی Butt Weld
سهراهی یا Tee برای ایجاد انشعاب از خط اصلی یا جمعآوری جریان از چند مسیر مورد استفاده قرار میگیرد.
سهراهیهای Butt Weld معمولاً به دو نوع تقسیم میشوند:
- سهراهی مساوی (Equal Tee)
- سهراهی کاهنده (Reducing Tee)
3. تبدیل Butt Weld
تبدیل یا Reducer برای اتصال دو لوله با قطرهای متفاوت کاربرد دارد.
تبدیلهای جوشی معمولاً شامل موارد زیر هستند:
- تبدیل هممرکز (Concentric Reducer)
- تبدیل غیرهممرکز (Eccentric Reducer)
انتخاب نوع تبدیل به طراحی سیستم و شرایط جریان بستگی دارد.
4. کپ Butt Weld
کپ یا Cap برای بستن انتهای یک خط لوله استفاده میشود. این اتصال میتواند برای مسدود کردن موقت یا دائمی انتهای خط، بسته به طراحی سیستم، مورد استفاده قرار گیرد.
5. Stub End
Stub End نوعی اتصال است که معمولاً همراه با فلنج Lap Joint مورد استفاده قرار میگیرد. این قطعه به لوله جوش داده شده و امکان استفاده از فلنج بهصورت مناسب در برخی سیستمهای پایپینگ را فراهم میکند.
کاربرد اتصالات Butt Weld در صنایع
اتصالات Butt Weld در بسیاری از سیستمهای صنعتی کاربرد دارند. برخی از مهمترین کاربردهای آنها عبارتاند از:
- خطوط انتقال نفت خام
- خطوط انتقال و فرآورش گاز طبیعی
- واحدهای پالایشگاهی
- واحدهای پتروشیمی
- خطوط بخار و آب صنعتی
- سیستمهای فرایندی
- نیروگاهها
- خطوط انتقال سیالات با فشار بالا
- سیستمهای دارای دمای بالا یا پایین
- خطوط لوله صنایع شیمیایی
در پروژههای نفت و گاز، این اتصالات معمولاً در بخشهایی از سیستم استفاده میشوند که نیاز به اتصال دائمی و مقاوم وجود دارد.
مزایای اتصالات Butt Weld
استفاده از اتصالات جوشی لببهلب مزایای متعددی دارد که باعث شده این اتصالات در پروژههای صنعتی بسیار پرکاربرد باشند.
استحکام بالا
جوش لببهلب در صورت اجرای صحیح میتواند اتصال بسیار مقاومی ایجاد کند و برای بسیاری از خطوط تحت فشار مناسب باشد.
کاهش احتمال نشتی
برخلاف برخی اتصالات مکانیکی، در اتصال Butt Weld پس از انجام جوشکاری، اتصال بهصورت دائمی ایجاد میشود و در صورت اجرای صحیح، احتمال نشتی کاهش پیدا میکند.
سطح داخلی مناسب
طراحی مناسب اتصال جوشی میتواند باعث ایجاد مسیر داخلی نسبتاً یکنواخت برای عبور سیال شود. این موضوع در خطوطی که افت فشار و شرایط جریان اهمیت دارد، مورد توجه قرار میگیرد.
مناسب برای فشار و دمای بالا
اتصالات Butt Weld در بسیاری از سیستمهایی که با فشار یا دمای بالا کار میکنند مورد استفاده قرار میگیرند، البته انتخاب نهایی باید بر اساس مشخصات طراحی و استاندارد مربوطه انجام شود.
دوام و طول عمر مناسب
اتصالات جوشی با متریال و طراحی مناسب و با اجرای صحیح جوشکاری میتوانند عمر عملیاتی بالایی داشته باشند.
معایب اتصالات Butt Weld
با وجود مزایای زیاد، این نوع اتصالات محدودیتهایی نیز دارند:
- نیاز به تجهیزات مناسب جوشکاری
- نیاز به جوشکار ماهر و تأییدشده
- نیاز به آمادهسازی مناسب لبهها
- انجام بازرسی و کنترل کیفیت جوش
- دشوارتر بودن جداسازی اتصال نسبت به اتصالات مکانیکی
- نیاز احتمالی به عملیات حرارتی پس از جوشکاری در برخی سرویسها
به همین دلیل، اجرای Butt Weld باید مطابق دستورالعملهای جوشکاری و الزامات پروژه انجام شود.
متریال مورد استفاده در اتصالات Butt Weld

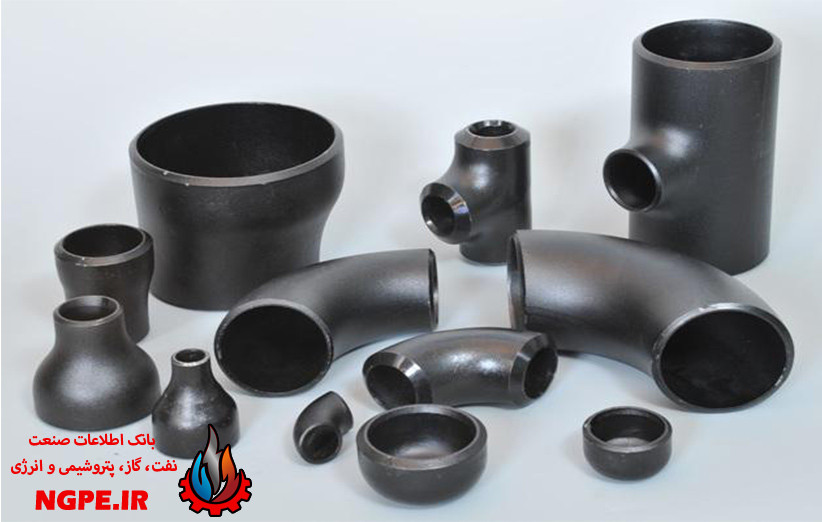

اتصالات جوشی لببهلب با توجه به شرایط سرویس از مواد مختلفی تولید میشوند. برخی از متداولترین آنها عبارتاند از:
- فولاد کربنی (Carbon Steel)
- فولاد زنگنزن (Stainless Steel)
- فولاد آلیاژی (Alloy Steel)
- آلیاژهای نیکل
- سایر آلیاژهای مقاوم در برابر دما و خوردگی
انتخاب متریال باید بر اساس عواملی مانند نوع سیال، فشار، دما، خوردگی و مشخصات مکانیکی مورد نیاز انجام شود.
استانداردهای اتصالات Butt Weld
برای طراحی، ابعاد و مشخصات اتصالات جوشی از استانداردهای مختلفی استفاده میشود. یکی از مهمترین استانداردها در این زمینه ASME B16.9 است که مشخصات مربوط به اتصالات فولادی جوشی کارخانهای را پوشش میدهد.
همچنین استانداردهای مربوط به مواد، الزامات ساخت، بازرسی و جوشکاری نیز با توجه به نوع پروژه و متریال مورد استفاده باید رعایت شوند.
در پروژههای نفت، گاز و پتروشیمی، علاوه بر استانداردهای بینالمللی، مشخصات فنی کارفرما و استانداردهای اختصاصی پروژه نیز اهمیت دارند.
تفاوت Butt Weld و Socket Weld چیست؟
هر دو روش برای اتصال اتصالات پایپینگ به لوله مورد استفاده قرار میگیرند، اما نحوه اتصال آنها متفاوت است.
در Butt Weld، انتهای لوله و اتصال در مقابل یکدیگر قرار گرفته و از طریق جوش لببهلب به هم متصل میشوند.
در Socket Weld، لوله داخل محفظهای در اتصال قرار میگیرد و سپس در قسمت اتصال جوشکاری میشود.
بهطور کلی، Butt Weld در بسیاری از خطوط فرایندی و سایزهای مختلف کاربرد گستردهای دارد، در حالی که Socket Weld بیشتر در برخی خطوط با سایز کوچکتر مورد استفاده قرار میگیرد.
نکات مهم در انتخاب اتصالات Butt Weld
هنگام انتخاب اتصال Butt Weld باید عوامل مختلفی بررسی شوند، از جمله:
- سایز اسمی لوله (NPS)
- ضخامت لوله
- فشار کاری
- دمای کاری
- نوع سیال
- جنس لوله و فیتینگ
- کلاس و مشخصات طراحی
- نوع اتصال
- شعاع زانویی
- استاندارد ساخت
- شرایط خوردگی
- الزامات جوشکاری و بازرسی
انتخاب نادرست اتصال میتواند عملکرد و ایمنی سیستم پایپینگ را تحت تأثیر قرار دهد.
بازرسی جوش در اتصالات Butt Weld
از آنجا که اتصال Butt Weld بر پایه جوشکاری انجام میشود، کنترل کیفیت جوش اهمیت زیادی دارد. روش بازرسی با توجه به نوع پروژه و الزامات طراحی تعیین میشود و میتواند شامل روشهایی مانند بازرسی چشمی (VT)، تست مایع نافذ (PT)، تست ذرات مغناطیسی (MT) و روشهای رادیوگرافی (RT) یا اولتراسونیک (UT) باشد.
هدف از این بازرسیها، بررسی کیفیت جوش و شناسایی عیوب احتمالی پیش از بهرهبرداری از خط است.
جمعبندی
اتصالات Butt Weld یا اتصالات جوشی لببهلب از مهمترین فیتینگهای مورد استفاده در سیستمهای پایپینگ صنعتی هستند. این اتصالات برای تغییر مسیر، ایجاد انشعاب، تغییر قطر و بستن انتهای خطوط لوله مورد استفاده قرار میگیرند و انواعی مانند زانویی، سهراهی، تبدیل، کپ و Stub End را شامل میشوند.
استحکام بالا، کاهش احتمال نشتی و قابلیت استفاده در بسیاری از خطوط فرایندی، باعث شده است اتصالات Butt Weld جایگاه مهمی در صنایع نفت، گاز، پتروشیمی و پالایشگاهی داشته باشند. انتخاب صحیح متریال، ابعاد و نوع اتصال و همچنین اجرای اصولی جوشکاری و بازرسی، برای دستیابی به یک سیستم پایپینگ ایمن و قابلاعتماد ضروری است.
