انواع گسکت مورد استفاده در صنایع نفت و گاز
گسکت یکی از قطعات مهم در سیستمهای لولهکشی و تجهیزات فرایندی صنایع نفت و گاز است. این قطعه برای آببندی محل اتصال دو سطح به کار میرود و از نشت سیالات، گازها و بخارات جلوگیری میکند.
در پالایشگاهها، پتروشیمیها و واحدهای فرایندی، اتصالات فلنجی در معرض فشار، دمای بالا و مواد شیمیایی مختلف قرار دارند. به همین دلیل انتخاب گسکت مناسب اهمیت زیادی دارد. نوع گسکت باید بر اساس فشار و دمای کاری، نوع سیال، جنس فلنج و شرایط عملیاتی انتخاب شود.
گسکت چیست؟
گسکت یک قطعه آببندی است که بین دو سطح متصلشونده، مانند فلنجها، قرار میگیرد. هنگام بستن پیچهای اتصال، گسکت تحت فشار قرار میگیرد و ناهمواریهای سطح فلنج را پر میکند.
هدف اصلی گسکت ایجاد یک اتصال آببندیشده و جلوگیری از خروج سیال از سیستم است.
در صنایع نفت و گاز، گسکتها باید بتوانند در شرایط سخت کاری عملکرد مناسبی داشته باشند. به همین دلیل جنس، ساختار و ابعاد آنها اهمیت زیادی دارد.
چرا گسکت در صنایع نفت و گاز اهمیت دارد؟
نشت در خطوط انتقال و تجهیزات فرایندی میتواند باعث کاهش راندمان، آلودگی محیط، آسیب به تجهیزات و ایجاد خطرات ایمنی شود. در بعضی واحدها نیز سیالات قابل اشتعال یا سمی وجود دارند.
استفاده از گسکت مناسب میتواند به موارد زیر کمک کند:
- جلوگیری از نشت سیالات
- افزایش ایمنی خطوط فرایندی
- حفظ فشار داخل سیستم
- کاهش خرابی اتصالات
- افزایش عمر تجهیزات
- کاهش هزینههای تعمیر و نگهداری

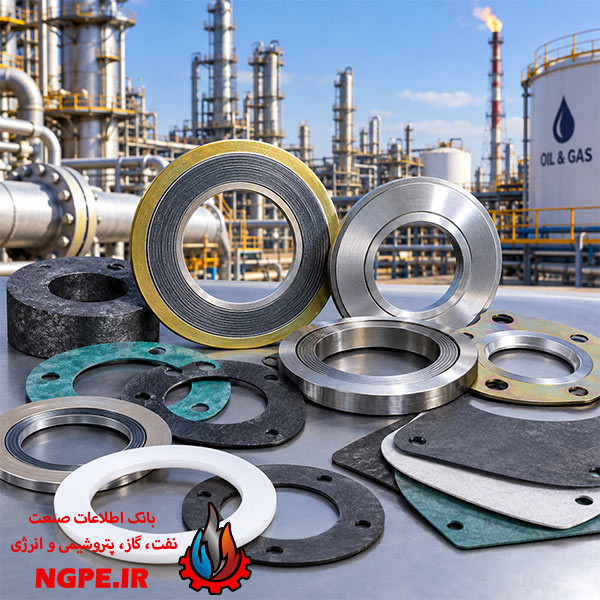

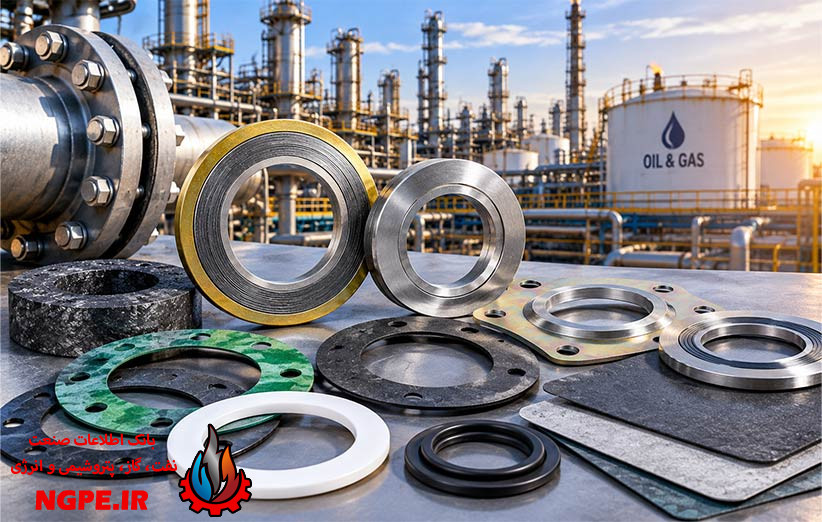

انواع گسکت مورد استفاده در صنایع نفت و گاز
گسکتها از نظر جنس و ساختار انواع مختلفی دارند. هر نوع برای شرایط کاری مشخصی طراحی شده است.
1. گسکت اسپیرال وند یا Spiral Wound
گسکت اسپیرال وند یکی از انواع پرکاربرد گسکت در صنایع نفت، گاز و پتروشیمی است. این نوع از نوارهای فلزی و مواد پرکننده ساخته میشود که به صورت مارپیچی در کنار یکدیگر قرار میگیرند.
ساختار این گسکت باعث میشود بتواند تغییرات فشار و دما را تا حد مناسبی تحمل کند.
کاربردها:
- خطوط فرایندی
- تجهیزات پالایشگاهی
- مبدلهای حرارتی
- فلنجهای خطوط لوله
- سیستمهای بخار و هیدروکربنی
2. گسکت رینگی یا Ring Type Joint
گسکت رینگی که با نام RTJ نیز شناخته میشود، معمولاً در اتصالاتی با فشار و دمای بالا استفاده میشود. این گسکت از فلز ساخته شده و داخل شیار مخصوص فلنج قرار میگیرد.
گسکت RTJ در صنایع نفت و گاز، بهخصوص در خطوط فشار بالا، کاربرد گستردهای دارد.
مزایای مهم:
- تحمل فشار بالا
- مقاومت مناسب در دمای بالا
- آببندی قابل اعتماد
- مناسب برای تجهیزات حساس
3. گسکت فلزی Jacketed
گسکت Jacketed از یک هسته پرکننده تشکیل شده که با یک پوشش فلزی احاطه میشود. این ساختار باعث میشود گسکت بتواند در شرایطی که مقاومت مکانیکی و شیمیایی اهمیت دارد، عملکرد مناسبی داشته باشد.
این نوع گسکت در برخی مبدلهای حرارتی، تجهیزات فرایندی و اتصالات فلنجی مورد استفاده قرار میگیرد.
4. گسکت فلزی
گسکتهای فلزی از موادی مانند فولاد کربنی، فولاد زنگنزن و آلیاژهای مقاوم ساخته میشوند.
این گسکتها برای شرایطی که فشار و دمای کاری بالا است، گزینه مناسبی هستند. جنس گسکت باید متناسب با دما، فشار و نوع سیال انتخاب شود.
5. گسکت گرافیتی
گسکتهای گرافیتی به دلیل مقاومت مناسب در برابر حرارت و بسیاری از مواد شیمیایی، در صنایع فرایندی کاربرد دارند.
گرافیت انعطافپذیری خوبی دارد و میتواند برای آببندی برخی اتصالات در دماهای بالا استفاده شود.
6. گسکت PTFE
گسکت PTFE از مادهای با مقاومت شیمیایی بالا ساخته میشود. این ویژگی باعث شده است که در سیستمهایی که سیال خورنده یا مواد شیمیایی خاص وجود دارد، مورد استفاده قرار گیرد.
البته محدوده دمایی و فشار مجاز آن باید قبل از انتخاب بررسی شود.
7. گسکت لاستیکی
گسکتهای لاستیکی در سیستمهایی که شرایط کاری فشار و دمای بالایی ندارند، کاربرد دارند. نوع لاستیک باید با توجه به نوع سیال انتخاب شود.
از این گسکتها در برخی خطوط آب، هوا و سیالات صنعتی استفاده میشود.
عوامل مؤثر در انتخاب گسکت
انتخاب گسکت فقط بر اساس اندازه فلنج انجام نمیشود. چند عامل مهم باید هنگام انتخاب در نظر گرفته شود.
فشار کاری
گسکت باید بتواند فشار سیستم را تحمل کند و در شرایط کاری دچار نشتی نشود. برای خطوط فشار بالا معمولاً از گسکتهای فلزی یا انواع مناسب برای فشار بالا استفاده میشود.
دمای کاری
دمای سیال و محیط روی عملکرد گسکت تأثیر مستقیم دارد. بعضی مواد در دمای بالا خواص خود را از دست میدهند؛ بنابراین محدوده دمایی مجاز باید بررسی شود.
نوع سیال
ترکیب شیمیایی سیال نیز اهمیت زیادی دارد. گسکتی که برای آب مناسب است، ممکن است برای هیدروکربنها یا مواد شیمیایی خورنده گزینه مناسبی نباشد.
جنس فلنج
جنس و نوع سطح فلنج باید با گسکت انتخابشده سازگاری داشته باشد. همچنین نوع سطح فلنج، مانند Raised Face یا Ring Type Joint، در انتخاب گسکت تأثیر دارد.
ابعاد و استاندارد
قطر، ضخامت، کلاس فشاری و استاندارد فلنج باید قبل از تهیه گسکت مشخص شود. استفاده از گسکت با ابعاد نامناسب میتواند باعث نشتی اتصال شود.
تفاوت گسکتهای فلزی و غیر فلزی
گسکتهای فلزی معمولاً برای شرایط سختتر، فشار بالاتر و دمای بیشتر استفاده میشوند. در مقابل، گسکتهای غیر فلزی مانند PTFE و برخی انواع لاستیکی بیشتر برای کاربردهایی با شرایط مشخص و محدودتر مناسب هستند.
انتخاب بین این دو گروه باید بر اساس شرایط واقعی سیستم انجام شود و نمیتوان یک نوع گسکت را برای تمام خطوط و تجهیزات مناسب دانست.
نکات مهم هنگام نصب گسکت
حتی گسکت مناسب نیز در صورت نصب نادرست ممکن است عملکرد مطلوبی نداشته باشد. برای نصب باید سطح فلنج تمیز و سالم باشد و گسکت بهدرستی در محل خود قرار گیرد.
همچنین پیچهای فلنج باید طبق روش مناسب و با گشتاور مورد نیاز سفت شوند. استفاده مجدد از برخی گسکتها نیز میتواند باعث کاهش کیفیت آببندی شود.
جمعبندی
گسکت یکی از اجزای مهم در آببندی خطوط لوله و تجهیزات صنایع نفت و گاز است. گسکتهای اسپیرال وند، RTJ، فلزی، Jacketed، گرافیتی، PTFE و لاستیکی از انواع مورد استفاده در این صنایع هستند.
انتخاب گسکت مناسب باید بر اساس فشار، دما، نوع سیال، جنس فلنج، استاندارد اتصال و شرایط عملیاتی انجام شود. انتخاب صحیح و نصب اصولی گسکت میتواند احتمال نشتی را کاهش دهد و به افزایش ایمنی و قابلیت اطمینان سیستم کمک کند.
