مخازن ذخیره نفت خام چگونه طراحی میشوند؟
مخازن ذخیره نفت خام یکی از تجهیزات مهم در پالایشگاهها، پایانههای نفتی، مراکز جمعآوری و تأسیسات انتقال نفت هستند. این مخازن برای ذخیرهسازی موقت یا بلندمدت نفت خام، ایجاد تعادل بین تولید و مصرف و مدیریت جریان ورودی و خروجی مورد استفاده قرار میگیرند.
طراحی مخزن ذخیره نفت خام تنها به انتخاب یک مخزن با حجم مشخص محدود نمیشود؛ بلکه عواملی مانند ظرفیت، نوع نفت، فشار و دمای عملیاتی، نوع سقف، جنس بدنه، خوردگی، بارهای باد و زلزله، سیستمهای ایمنی و آتشنشانی و الزامات زیستمحیطی باید در طراحی مورد توجه قرار گیرند.
مخزن ذخیره نفت خام چیست؟

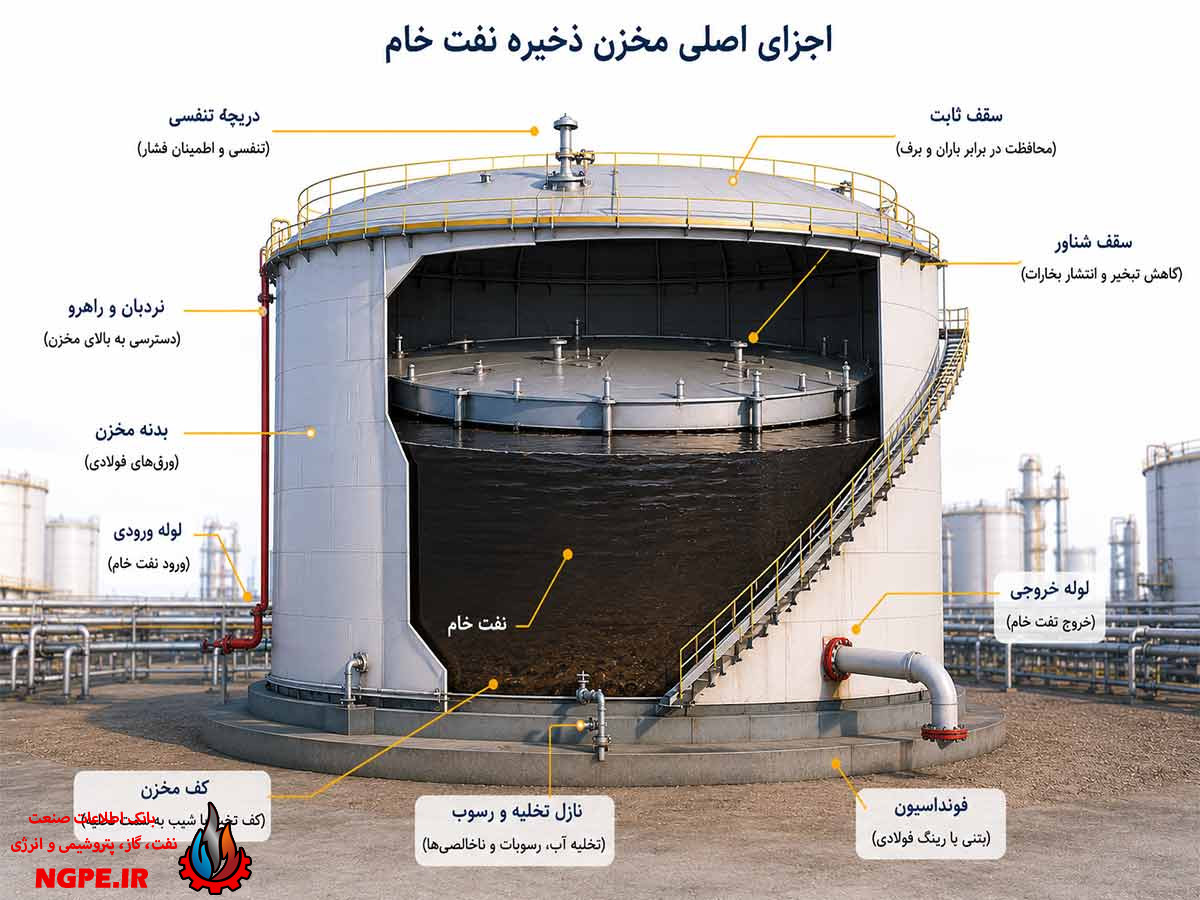

مخزن ذخیره نفت خام یک سازه مهندسیشده است که برای نگهداری نفت خام در شرایط مشخص عملیاتی طراحی میشود. این مخازن معمولاً به شکل استوانهای و با کف تخت ساخته میشوند و بر اساس شرایط سرویس میتوانند دارای سقف ثابت، سقف شناور یا ترکیبی از این دو باشند.
انتخاب نوع مخزن به ویژگیهای نفت، فشار بخار، ظرفیت مورد نیاز، میزان تبخیر و الزامات ایمنی و زیستمحیطی بستگی دارد.

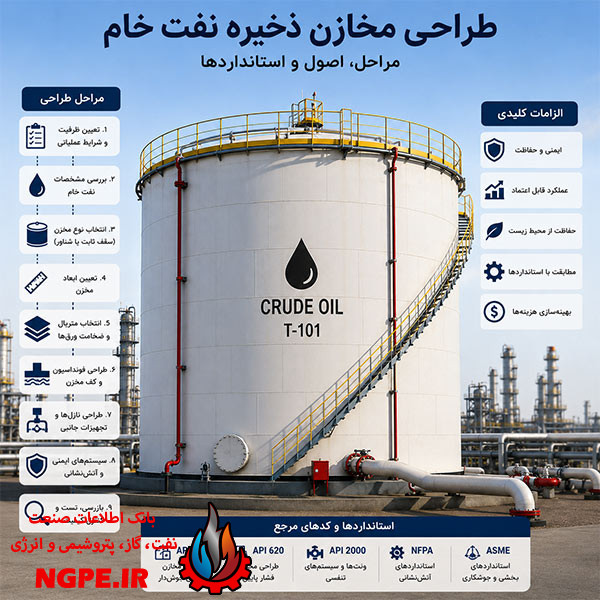

مراحل طراحی مخازن ذخیره نفت خام
طراحی یک مخزن ذخیره نفت خام معمولاً طی چند مرحله انجام میشود.
۱. تعیین ظرفیت مخزن
اولین مرحله، مشخص کردن حجم مورد نیاز برای ذخیره نفت خام است.
ظرفیت مخزن به عواملی مانند موارد زیر بستگی دارد:
- میزان تولید یا دریافت نفت خام
- مقدار مصرف یا ارسال نفت
- مدت زمان مورد نیاز برای ذخیرهسازی
- برنامه حملونقل و انتقال نفت
- تعداد مخازن موجود
- نیاز به مخزن رزرو
- محدودیتهای عملیاتی و تعمیراتی
در بسیاری از پروژهها به جای یک مخزن بسیار بزرگ، چند مخزن با ظرفیتهای مختلف در نظر گرفته میشود تا انعطافپذیری عملیاتی افزایش پیدا کند.
۲. بررسی مشخصات نفت خام
خواص نفت خام تأثیر مستقیمی بر طراحی مخزن دارد.
برخی از پارامترهای مهم عبارتاند از:
- چگالی نفت
- API Gravity
- ویسکوزیته
- فشار بخار
- دمای فلش پوینت
- مقدار آب و رسوبات
- میزان نمک
- ترکیبات گوگردی
- دمای ذخیرهسازی
- ترکیبات سبک و فرار
برای مثال، نفت خام دارای ترکیبات سبک و فرار ممکن است نیازمند توجه بیشتری به کنترل بخارات و انتشار VOC داشته باشد.
۳. انتخاب نوع مخزن
یکی از مهمترین تصمیمات در طراحی، انتخاب نوع سقف و ساختار مخزن است.
مخزن با سقف ثابت
در مخازن سقف ثابت، سقف به بدنه مخزن متصل است و همراه با تغییر سطح مایع حرکت نمیکند.
این نوع مخزن در شرایط مختلف کاربرد دارد، اما برای سیالات فرار باید سیستم مناسبی برای مدیریت بخارات در نظر گرفته شود.
مخزن با سقف شناور
در مخزن سقف شناور، سقف روی سطح مایع قرار میگیرد و با تغییر سطح نفت بالا و پایین میرود.
یکی از مزایای این طراحی، کاهش فضای بخار بالای سیال و در نتیجه کاهش تبخیر و انتشار ترکیبات فرار است.
سقفهای شناور میتوانند به صورت Internal Floating Roof یا External Floating Roof طراحی شوند.
مخزن سقف ثابت با سقف شناور داخلی
در این طراحی، مخزن دارای سقف ثابت خارجی و یک سقف شناور در داخل آن است. این نوع مخزن میتواند برای کاهش انتشار بخارات و محافظت از سقف شناور در برابر شرایط محیطی مناسب باشد.
۴. انتخاب ابعاد مخزن
پس از مشخص شدن ظرفیت، قطر و ارتفاع مخزن تعیین میشوند.
انتخاب ابعاد باید به گونهای باشد که علاوه بر تأمین حجم مورد نیاز، مسائل مربوط به ساخت، حمل، نصب، بهرهبرداری و تعمیرات نیز در نظر گرفته شوند.
افزایش بیش از حد ارتفاع یا قطر میتواند بر ضخامت ورقها، هزینه ساخت، تجهیزات جانبی و بارهای واردشده بر سازه تأثیر بگذارد.
بنابراین ابعاد مخزن حاصل یک فرآیند مهندسی و اقتصادی است و صرفاً بر اساس حجم انتخاب نمیشود.
۵. انتخاب جنس بدنه مخزن
جنس بدنه باید بر اساس شرایط سرویس، دمای طراحی، خواص نفت و الزامات مکانیکی انتخاب شود.
در انتخاب متریال باید مواردی مانند موارد زیر بررسی شوند:
- استحکام مکانیکی
- دمای طراحی
- مقاومت در برابر خوردگی
- قابلیت جوشکاری
- سازگاری با سیال
- ضخامت مورد نیاز
- شرایط محیطی
۶. محاسبه ضخامت ورقهای مخزن
یکی از بخشهای مهم طراحی، تعیین ضخامت مناسب ورقهای کف، بدنه و سقف است.
ضخامت بدنه باید توانایی تحمل فشار ناشی از ستون مایع و سایر بارهای طراحی را داشته باشد. معمولاً فشار هیدرواستاتیکی با افزایش ارتفاع مایع افزایش پیدا میکند؛ بنابراین بخشهای پایینی بدنه مخزن ممکن است به ضخامت بیشتری نیاز داشته باشند.
علاوه بر محاسبات مقاومت، حداقل ضخامت مجاز، خوردگی و تلرانس ساخت نیز باید در طراحی لحاظ شوند.
۷. در نظر گرفتن خوردگی
خوردگی یکی از عوامل مهم در طراحی مخازن ذخیره نفت خام است. وجود آب، نمکها، ترکیبات گوگردی و شرایط محیطی میتواند باعث خوردگی داخلی یا خارجی مخزن شود.
به همین دلیل در طراحی معمولاً موضوعاتی مانند:
- Corrosion Allowance
- پوششهای ضدخوردگی
- حفاظت کاتدی
- کیفیت آب و رسوبات
- بازرسی دورهای
مورد توجه قرار میگیرند.
انتخاب روش کنترل خوردگی باید متناسب با شرایط واقعی سرویس و نتایج مطالعات خوردگی انجام شود.
۸. طراحی کف مخزن
کف مخزن وظیفه تحمل وزن نفت و انتقال بار به فونداسیون را بر عهده دارد.
کف مخزن معمولاً از صفحات فولادی ساخته میشود و باید به گونهای طراحی شود که:
- بارهای عملیاتی را تحمل کند.
- در برابر خوردگی مقاومت مناسبی داشته باشد.
- امکان جوشکاری و بازرسی فراهم باشد.
- آب و رسوبات به شکل مناسبی مدیریت شوند.
طراحی شیب کف نیز میتواند برای هدایت آب و رسوبات به نقاط تخلیه اهمیت داشته باشد.
۹. طراحی فونداسیون
فونداسیون یکی از بخشهای بسیار مهم مخزن است. حتی اگر بدنه مخزن بهدرستی طراحی شده باشد، عملکرد نامناسب فونداسیون میتواند باعث نشست، تغییر شکل یا آسیب به مخزن شود.
در طراحی فونداسیون باید ویژگیهای خاک، ظرفیت باربری، نشست مجاز، سطح آب زیرزمینی و شرایط محیطی بررسی شود.
فونداسیون ممکن است به شکلهای مختلفی مانند رینگ فونداسیون یا سایر سیستمهای مناسب پروژه طراحی شود.
۱۰. طراحی سیستم سقف
سقف مخزن باید علاوه بر وزن خود، بارهای محیطی و عملیاتی مورد نظر را تحمل کند.
از جمله بارهای مهم میتوان به موارد زیر اشاره کرد:
- بار باد
- بار باران
- بار برف در مناطق مربوطه
- بار تجهیزات
- بارهای ناشی از شرایط عملیاتی
- بارهای لرزهای در صورت نیاز
در مخازن سقف شناور، آببندی بین سقف و بدنه نیز اهمیت زیادی دارد.
۱۱. طراحی سیستمهای تنفسی
نفت خام با تغییر دما، سطح مایع و شرایط عملیاتی میتواند باعث تغییر فشار داخل مخزن شود. بنابراین مخزن باید به سیستم مناسبی برای تنفس و کنترل فشار و خلأ مجهز شود.
مهمترین تجهیزات این بخش میتوانند شامل موارد زیر باشند:
- Vent
- Pressure Vacuum Relief Valve
- Emergency Vent
- سیستم بازیابی بخارات در طراحیهای مربوطه
هدف این سیستمها جلوگیری از افزایش فشار یا ایجاد خلأ بیش از حد مجاز داخل مخزن است.
۱۲. سیستمهای اندازهگیری سطح
کنترل سطح نفت یکی از مهمترین وظایف ابزار دقیق مخزن است.
برای اندازهگیری سطح میتوان از فناوریهای مختلفی استفاده کرد. سیستم انتخابشده باید متناسب با نوع سیال، دقت مورد نیاز و الزامات ایمنی پروژه باشد.
همچنین معمولاً برای جلوگیری از پرشدن بیش از حد مخزن، سیستمهای هشدار و حفاظت سطح بالا در نظر گرفته میشوند.
۱۳. سیستمهای ایمنی و آتشنشانی
از آنجا که نفت خام یک سیال قابل اشتعال است، سیستم ایمنی و آتشنشانی بخش بسیار مهمی از طراحی مخزن محسوب میشود.
بسته به طراحی تأسیسات، ممکن است تجهیزات و سیستمهایی مانند موارد زیر در نظر گرفته شوند:
- سیستم فوم اطفای حریق
- سیستم آب آتشنشانی
- مانیتورهای آتشنشانی
- سیستمهای تشخیص حریق
- شیرهای قطع اضطراری
- سیستمهای تخلیه و کنترل فشار
- سیستم زمین و حفاظت در برابر صاعقه
طراحی این سیستمها باید بر اساس الزامات پروژه و استانداردهای ایمنی مربوطه انجام شود.
۱۴. طراحی سیستم کنترل بخارات
یکی از موضوعات مهم در ذخیره نفت خام، انتشار بخارات هیدروکربنی است.
تبخیر نفت میتواند باعث از دست رفتن بخشی از محصول، ایجاد آلودگی هوا و افزایش ریسک آتشسوزی شود.
استفاده از سقف شناور، آببندی مناسب و در پروژههای مورد نیاز سیستمهای Vapor Recovery میتواند به کنترل انتشار بخارات کمک کند.
۱۵. طراحی نازلها و خطوط لوله
مخزن باید دارای نازلهای مناسب برای ورود و خروج سیال و اتصال تجهیزات جانبی باشد.
برخی نازلهای متداول عبارتاند از:
- نازل ورودی نفت
- نازل خروجی نفت
- نازل تخلیه آب
- نازل تخلیه کف مخزن
- نازل ونت
- نازل سرریز
- نازلهای ابزار دقیق
- نازلهای مربوط به سیستم آتشنشانی
محل قرارگیری نازلها باید به گونهای انتخاب شود که بهرهبرداری، تعمیرات و بازرسی را تسهیل کند.
استانداردهای مورد استفاده در طراحی مخازن نفت خام
طراحی مخازن ذخیره نفت خام معمولاً بر اساس استانداردها و کدهای مهندسی مرتبط انجام میشود.
یکی از استانداردهای شناختهشده در این زمینه API 650 است که برای مخازن فولادی جوشی با فشار داخلی نزدیک به اتمسفر کاربرد گستردهای دارد.
در برخی پروژهها، بسته به نوع مخزن و شرایط طراحی، استانداردها و کدهای دیگری نیز ممکن است مورد استفاده قرار گیرند.
همچنین الزامات مربوط به مواردی مانند جوشکاری، بازرسی، مواد، آتشنشانی و حفاظت محیط زیست باید در طراحی لحاظ شوند.
تست و بازرسی مخزن
پس از ساخت مخزن، انجام آزمایشها و بازرسیهای لازم برای اطمینان از کیفیت ساخت اهمیت زیادی دارد.
برخی فعالیتهای معمول میتوانند شامل موارد زیر باشند:
- بازرسی جوشها
- تستهای غیرمخرب
- بررسی ابعادی
- تست آببندی
- تست هیدرواستاتیک در شرایط مورد نیاز
- بررسی تجهیزات ابزار دقیق
- تست سیستمهای ایمنی
- بررسی پوششهای ضدخوردگی
نوع و میزان آزمایشها باید مطابق استاندارد طراحی، مشخصات فنی پروژه و الزامات بازرسی تعیین شود.
عوامل مؤثر بر هزینه ساخت مخزن نفت خام
هزینه ساخت یک مخزن به عوامل متعددی وابسته است، از جمله:
- ظرفیت مخزن
- قطر و ارتفاع
- نوع سقف
- ضخامت و نوع متریال
- قیمت فولاد
- نوع فونداسیون
- تجهیزات جانبی
- سیستم آتشنشانی
- سیستم کنترل بخارات
- شرایط محل نصب
- الزامات ضدخوردگی
- هزینه ساخت و نصب
به همین دلیل نمیتوان هزینه یک مخزن را تنها بر اساس ظرفیت آن تخمین زد.
نکات مهم در طراحی مخازن ذخیره نفت خام
یک طراحی مناسب باید میان ایمنی، ظرفیت، عملکرد، هزینه، قابلیت تعمیرات و الزامات زیستمحیطی تعادل ایجاد کند.
از مهمترین نکات میتوان به موارد زیر اشاره کرد:
- انتخاب صحیح نوع سقف
- بررسی دقیق خواص نفت خام
- طراحی مناسب بدنه و کف
- توجه به خوردگی
- طراحی فونداسیون مناسب
- کنترل فشار و خلأ
- کنترل سطح و جلوگیری از سرریز
- طراحی سیستم آتشنشانی
- کنترل انتشار بخارات
- فراهم کردن دسترسی مناسب برای بازرسی و تعمیرات
جمعبندی
طراحی مخازن ذخیره نفت خام یک فرآیند چندمرحلهای و تخصصی است که از تعیین ظرفیت و بررسی مشخصات نفت آغاز شده و تا طراحی بدنه، کف، سقف، فونداسیون، سیستمهای تنفسی، ابزار دقیق، آتشنشانی و تجهیزات جانبی ادامه پیدا میکند.
انتخاب نوع مخزن، بهویژه سقف ثابت یا سقف شناور، باید بر اساس ویژگیهای نفت خام، میزان فراریت، ظرفیت ذخیرهسازی و الزامات ایمنی و زیستمحیطی انجام شود.
در نهایت، استفاده از استانداردهای مهندسی مناسب، کنترل کیفیت ساخت و اجرای بازرسیهای لازم باعث میشود مخزن ذخیره نفت خام بتواند در طول عمر کاری خود با ایمنی، قابلیت اطمینان و عملکرد مناسب مورد بهرهبرداری قرار گیرد.
