جداکننده سه فازی چیست و چه کاربردی دارد؟
جداکننده سه فازی (Three-Phase Separator) یکی از تجهیزات مهم در صنایع نفت، گاز و پتروشیمی است که برای جداسازی همزمان گاز، نفت و آب از یک جریان چندفازی مورد استفاده قرار میگیرد. این تجهیز نقش مهمی در فرآیندهای تولید و فرآورش نفت و گاز دارد و معمولاً در ابتدای مسیر فرآوری، پس از استخراج سیال از چاه، مورد استفاده قرار میگیرد.
سیال خروجی از چاه نفت و گاز معمولاً یک مخلوط چندفازی است که میتواند شامل نفت خام، گاز طبیعی، آب تولیدی و مقدار کمی ذرات جامد باشد. برای انتقال این جریان به واحدهای فرآیندی بعدی، لازم است فازهای مختلف تا حد امکان از یکدیگر جدا شوند. جداکننده سه فازی این وظیفه را با استفاده از اختلاف چگالی، نیروی گرانش و تجهیزات داخلی انجام میدهد.

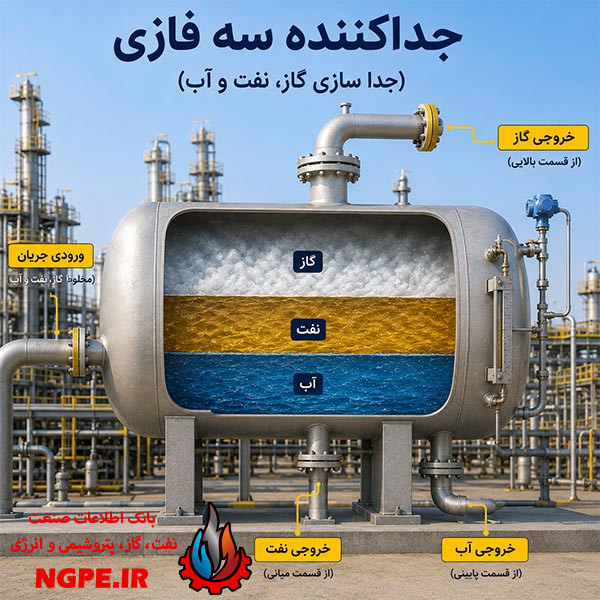

جداکننده سه فازی یک مخزن تحت فشار است که برای جداسازی سه فاز اصلی یک جریان هیدروکربنی طراحی میشود:
- فاز گاز
- فاز مایع هیدروکربنی یا نفت
- فاز آب
اساس عملکرد این تجهیز بر اختلاف چگالی بین فازها استوار است. گاز که سبکتر است به قسمت بالایی مخزن حرکت میکند، نفت در بخش میانی قرار میگیرد و آب به دلیل چگالی بالاتر در قسمت پایین جمع میشود.
البته نحوه قرارگیری فازها به ترکیب سیال، چگالی، فشار، دما و شرایط عملیاتی بستگی دارد.

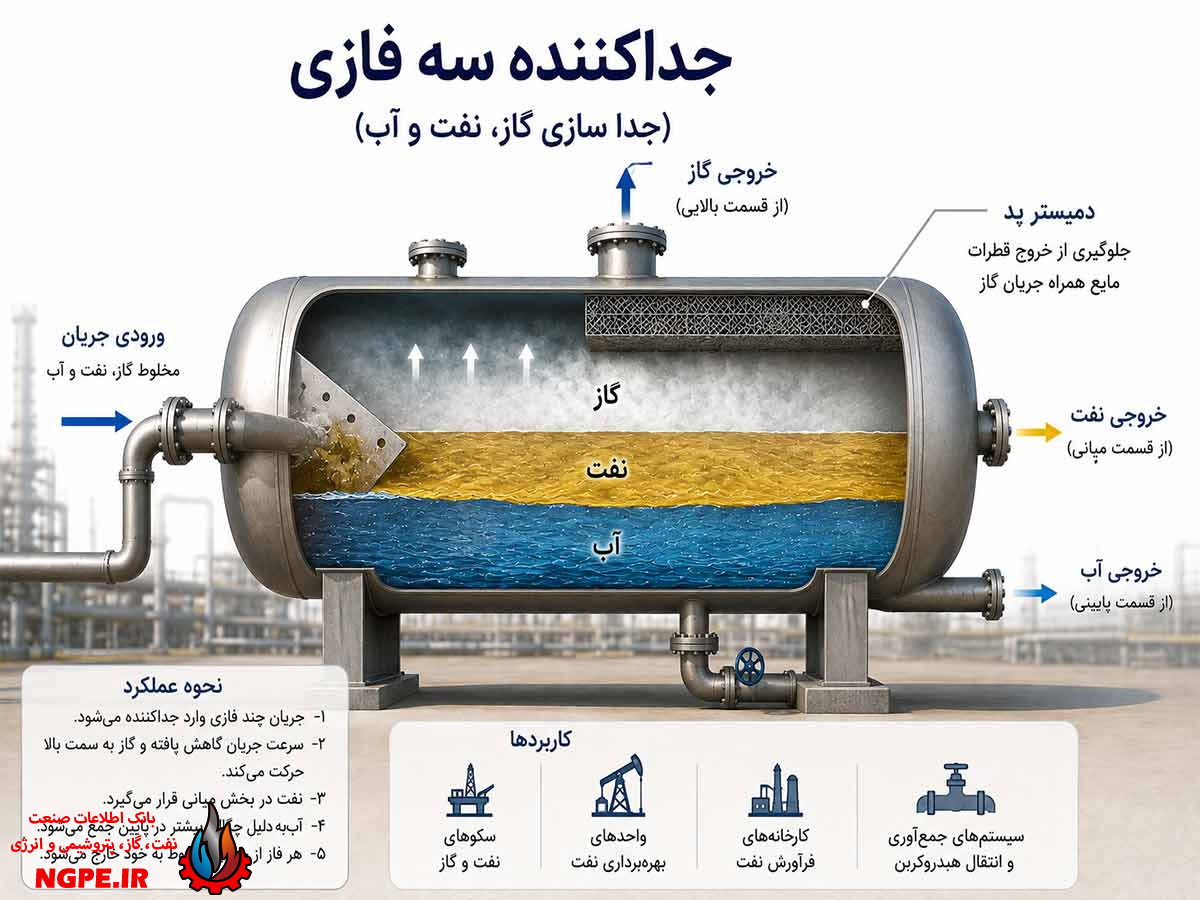

جداکننده سه فازی چگونه کار میکند؟
فرآیند جداسازی در این تجهیز را میتوان در چند مرحله توضیح داد.
۱. ورود جریان چندفازی
جریان خروجی از چاه از طریق نازل ورودی وارد جداکننده میشود. این جریان معمولاً شامل گاز، نفت و آب است و ممکن است سرعت و فشار بالایی داشته باشد.
در قسمت ورودی، معمولاً از Inlet Device یا تجهیزات کاهشدهنده انرژی جریان استفاده میشود تا سرعت سیال کاهش پیدا کرده و شرایط برای جداسازی بهتر فراهم شود.
۲. کاهش سرعت جریان
پس از ورود جریان به مخزن، سطح مقطع بزرگتر باعث کاهش سرعت سیال میشود. این کاهش سرعت باعث میشود قطرات مایع و حبابهای گاز فرصت بیشتری برای جدا شدن از یکدیگر داشته باشند.
۳. جداسازی گاز
گاز به دلیل چگالی پایینتر به سمت قسمت بالایی مخزن حرکت میکند. گاز جمعشده از خروجی بالایی جداکننده خارج میشود.
برای جلوگیری از خروج قطرات مایع همراه گاز، ممکن است در قسمت خروجی گاز از دمیستر پد (Demister Pad) یا سایر تجهیزات حذف قطرات استفاده شود.
۴. جداسازی نفت و آب
پس از جدا شدن گاز، دو فاز مایع یعنی نفت و آب در قسمت پایینی مخزن قرار میگیرند.
به دلیل تفاوت چگالی، آب معمولاً در قسمت پایین و نفت در قسمت بالاتر قرار میگیرد. در یک جداکننده سه فازی مناسب، زمان ماند کافی در نظر گرفته میشود تا دو مایع فرصت جدا شدن از یکدیگر را داشته باشند.
۵. خروج سه فاز
در نهایت، هر یک از فازها از مسیر جداگانه خارج میشوند:
- گاز از قسمت بالایی
- نفت از قسمت میانی
- آب تولیدی از قسمت پایینی
فشار و سطح هر فاز نیز توسط سیستمهای کنترل و ابزار دقیق تنظیم میشود.
اجزای اصلی جداکننده سه فازی
یک جداکننده سه فازی از مجموعهای از تجهیزات مکانیکی و کنترلی تشکیل شده است.
بدنه جداکننده
بدنه اصلی معمولاً یک مخزن استوانهای تحت فشار است که بر اساس فشار و دمای طراحی ساخته میشود.
جداکنندهها میتوانند به صورت افقی یا عمودی طراحی شوند.
نازل ورودی
خوراک چندفازی از طریق نازل ورودی وارد مخزن میشود. طراحی مناسب ورودی برای کاهش آشفتگی و توزیع مناسب جریان اهمیت زیادی دارد.
Inlet Device
این تجهیز انرژی جریان ورودی را کاهش میدهد و از ایجاد تلاطم شدید داخل مخزن جلوگیری میکند.
دمیستر پد
دمیستر در مسیر خروج گاز قرار میگیرد و قطرات مایع همراه گاز را جدا میکند تا کیفیت گاز خروجی افزایش یابد.
ناحیه جداسازی نفت و آب
در قسمت مایع جداکننده، فضای کافی برای ایجاد سطح مشترک بین نفت و آب در نظر گرفته میشود. این بخش نقش مهمی در جداسازی دو فاز مایع دارد.
سیستم کنترل سطح
برای کنترل سطح نفت و آب از تجهیزات ابزار دقیق مانند Level Controller و شیرهای کنترل استفاده میشود.
خروجی گاز، نفت و آب
هر فاز از یک خروجی مجزا خارج میشود. طراحی مناسب این خروجیها برای حفظ شرایط پایدار عملیاتی اهمیت زیادی دارد.
انواع جداکننده سه فازی
جداکنندههای سه فازی را میتوان از نظر شکل و نحوه نصب به انواع مختلف تقسیم کرد.
جداکننده سه فازی افقی
در بسیاری از کاربردهای نفت و گاز، جداکننده افقی گزینه مناسبی برای جداسازی نفت و آب است.
طول بیشتر مخزن باعث ایجاد سطح و زمان ماند مناسب برای جداسازی دو فاز مایع میشود.
مزایای جداکننده افقی:
- عملکرد مناسب در جداسازی نفت و آب
- سطح جداسازی مناسب بین دو مایع
- ظرفیت مناسب برای جریانهای چندفازی
- مناسب برای جریانهایی با حجم بالای مایع
جداکننده سه فازی عمودی
در این نوع، مخزن به صورت عمودی قرار میگیرد و معمولاً برای شرایطی استفاده میشود که محدودیت فضا یا شرایط خاص فرآیندی وجود داشته باشد.
مزایای جداکننده عمودی:
- اشغال فضای افقی کمتر
- مناسب برای برخی جریانهای با نسبت گاز به مایع بالا
- امکان کنترل مناسب سطح مایع
کاربرد جداکننده سه فازی در صنعت نفت و گاز
جداکنندههای سه فازی در بخشهای مختلف صنعت نفت و گاز کاربرد دارند.
۱. واحدهای بهرهبرداری نفت
یکی از مهمترین کاربردهای این تجهیز در تأسیسات سرچاهی و واحدهای بهرهبرداری نفت است. سیال تولیدی چاه پس از ورود به جداکننده، به سه جریان گاز، نفت و آب تقسیم میشود.
۲. واحدهای فرآورش نفت خام
در کارخانههای فرآورش نفت، جداکننده سه فازی برای حذف آب و گاز از نفت خام مورد استفاده قرار میگیرد.
۳. سکوهای نفت و گاز
در سکوهای دریایی، فضای تجهیزات محدود است و جداسازی اولیه سیالات تولیدی اهمیت زیادی دارد. جداکنندههای سه فازی در این تأسیسات برای آمادهسازی نفت و گاز تولیدی استفاده میشوند.
۴. واحدهای فرآورش گاز
در برخی واحدهای فرآورش گاز، این تجهیزات برای جدا کردن مایعات هیدروکربنی و آب از جریان گاز مورد استفاده قرار میگیرند.
۵. سیستمهای جمعآوری و انتقال نفت
پیش از انتقال نفت به واحدهای بعدی، جدا کردن آب و گاز میتواند از بروز مشکلات عملیاتی در خطوط لوله و تجهیزات پاییندست جلوگیری کند.
چرا جداسازی نفت و آب اهمیت دارد؟
وجود آب در نفت خام میتواند مشکلات مختلفی ایجاد کند. آب تولیدی ممکن است حاوی نمکها، مواد معدنی و سایر ترکیبات نامطلوب باشد.
جداسازی آب از نفت میتواند به دلایل مختلفی اهمیت داشته باشد:
- کاهش خوردگی تجهیزات
- کاهش مشکلات انتقال نفت
- کاهش بار واحدهای فرآیندی بعدی
- بهبود کیفیت نفت خام
- جلوگیری از تشکیل برخی رسوبات
- آمادهسازی نفت برای فرآیندهای بعدی
از طرف دیگر، آب جداشده نیز ممکن است برای تصفیه و دفع یا استفاده مجدد به واحدهای مربوطه ارسال شود.
پارامترهای مهم در طراحی جداکننده سه فازی
طراحی جداکننده سه فازی به عوامل متعددی وابسته است. برخی از مهمترین پارامترها عبارتاند از:
- دبی گاز
- دبی نفت
- دبی آب
- فشار عملیاتی
- دمای عملیاتی
- چگالی نفت
- چگالی آب
- چگالی گاز
- ویسکوزیته سیالات
- نسبت گاز به مایع
- زمان ماند
- اندازه قطرات و حبابها
- فشار و دمای طراحی
همچنین ویژگیهای فیزیکی و شیمیایی سیال تولیدی باید در طراحی در نظر گرفته شود.
نقش زمان ماند در جداسازی
زمان ماند (Residence Time) یکی از پارامترهای مهم در عملکرد جداکننده سه فازی است.
هرچه زمان کافی برای ماند سیال در مخزن وجود داشته باشد، قطرات نفت و آب فرصت بیشتری برای جدا شدن از یکدیگر خواهند داشت. در صورت کم بودن زمان ماند، ممکن است بخشی از نفت همراه آب یا بخشی از آب همراه نفت از مخزن خارج شود.
به همین دلیل، اندازه و حجم جداکننده باید متناسب با دبی و ویژگیهای سیال انتخاب شود.
مزایای جداکننده سه فازی
استفاده از جداکننده سه فازی مزایای متعددی دارد:
- جداسازی همزمان گاز، نفت و آب
- کاهش بار تجهیزات پاییندست
- افزایش کیفیت نفت و گاز خروجی
- کاهش مشکلات ناشی از آب تولیدی
- کاهش احتمال آسیب به تجهیزات فرآیندی
- امکان کنترل مستقل جریانهای خروجی
- قابلیت استفاده در تأسیسات خشکی و دریایی
مشکلات و چالشهای عملیاتی
با وجود مزایای زیاد، عملکرد جداکننده سه فازی میتواند تحت تأثیر عوامل مختلف قرار گیرد.
یکی از مشکلات رایج، تشکیل امولسیون نفت و آب است. در صورت ایجاد امولسیون پایدار، جداسازی دو فاز مایع دشوارتر میشود و ممکن است به تجهیزات یا روشهای تکمیلی برای شکستن امولسیون نیاز باشد.
همچنین افزایش ناگهانی دبی، تغییر فشار، ورود ذرات جامد و تغییر خواص سیال میتواند عملکرد جداکننده را تحت تأثیر قرار دهد.
کنترل مناسب فشار، سطح نفت و آب و استفاده صحیح از تجهیزات داخلی برای حفظ عملکرد پایدار تجهیز اهمیت زیادی دارد.
تفاوت جداکننده دو فازی و سه فازی
تفاوت اصلی این دو تجهیز در تعداد فازهایی است که باید از یکدیگر جدا شوند.
جداکننده دو فازی معمولاً برای جداسازی:
- گاز و مایع
استفاده میشود.
در حالی که جداکننده سه فازی برای جداسازی:
- گاز
- نفت یا هیدروکربن مایع
- آب
طراحی میشود.
بنابراین، جداکننده سه فازی علاوه بر جداسازی گاز و مایع، باید امکان جداسازی دو فاز مایع غیرقابل اختلاط را نیز فراهم کند.
جمعبندی
جداکننده سه فازی یکی از تجهیزات کلیدی در فرآورش نفت و گاز است که برای جداسازی همزمان گاز، نفت و آب از جریان تولیدی استفاده میشود.
این تجهیز با استفاده از کاهش سرعت جریان، اختلاف چگالی، نیروی گرانش و تجهیزات داخلی، شرایط لازم برای جداسازی فازهای مختلف را فراهم میکند.
جداکنندههای سه فازی در تأسیسات سرچاهی، واحدهای فرآورش نفت خام، سکوهای دریایی، کارخانههای گاز و سیستمهای انتقال هیدروکربن کاربرد گستردهای دارند. عملکرد صحیح این تجهیزات میتواند باعث بهبود کیفیت محصولات، کاهش بار تجهیزات پاییندست و افزایش ایمنی و بهرهوری واحدهای فرآیندی شود.
