حذف CO₂ از گاز طبیعی چگونه انجام میشود؟
دیاکسید کربن (CO₂) یکی از گازهای اسیدی و ناخالصیهای رایج در گاز طبیعی است که میتواند بر کیفیت گاز، عملکرد تجهیزات و شرایط انتقال آن تأثیر بگذارد. به همین دلیل، در بسیاری از پالایشگاهها و تأسیسات فرآورش گاز، مقدار CO₂ موجود در گاز طبیعی پیش از انتقال یا مصرف کاهش داده میشود.
فرآیند حذف CO₂ از گاز طبیعی معمولاً بخشی از شیرینسازی گاز (Gas Sweetening) است. در این فرآیند، گازهای اسیدی مانند CO₂ و در صورت وجود H₂S از جریان گاز جدا میشوند تا گاز خروجی به مشخصات مورد نیاز برسد.
روش انتخابی برای حذف CO₂ به عواملی مانند مقدار CO₂ موجود در خوراک، فشار و دمای گاز، دبی جریان، مشخصات گاز محصول و میزان حذف مورد نیاز بستگی دارد.
CO₂ موجود در گاز طبیعی چیست؟
گاز طبیعی عمدتاً از متان (CH₄) تشکیل شده است، اما ممکن است حاوی ترکیبات دیگری مانند اتان، پروپان، نیتروژن، بخار آب، H₂S و CO₂ نیز باشد.
CO₂ یک گاز غیرقابل احتراق است و وجود مقدار زیاد آن در گاز طبیعی باعث کاهش ارزش حرارتی گاز میشود. همچنین در حضور آب میتواند شرایط لازم برای ایجاد خوردگی در برخی تجهیزات و خطوط فرآیندی را فراهم کند.
به همین دلیل، در واحدهای فرآورش گاز، مقدار CO₂ باید بر اساس مشخصات محصول و استانداردهای مورد نیاز کنترل شود.
چرا باید CO₂ از گاز طبیعی حذف شود؟
حذف CO₂ از گاز طبیعی به دلایل مختلفی انجام میشود که مهمترین آنها عبارتاند از:
- افزایش کیفیت گاز طبیعی
- افزایش ارزش حرارتی گاز
- جلوگیری از کاهش ظرفیت انتقال خطوط لوله
- کاهش احتمال خوردگی در حضور آب
- جلوگیری از تشکیل CO₂ جامد در فرآیندهای دماپایین
- آمادهسازی گاز برای واحدهای پاییندستی
- رعایت مشخصات مورد نیاز برای انتقال و مصرف
- افزایش کارایی برخی فرآیندهای جداسازی و فرآورش
در واقع، حذف CO₂ تنها به معنای تصفیه گاز نیست، بلکه یکی از مراحل مهم برای آمادهسازی گاز طبیعی برای مصرف و انتقال محسوب میشود.
روشهای حذف CO₂ از گاز طبیعی
برای حذف CO₂ از گاز طبیعی روشهای مختلفی وجود دارد. مهمترین فناوریها عبارتاند از:
- جذب شیمیایی با آمین
- جذب فیزیکی
- فرآیندهای غشایی
- جذب سطحی
- فرآیندهای هیبریدی
انتخاب روش مناسب باید بر اساس شرایط واقعی خوراک و مشخصات مورد نیاز گاز محصول انجام شود.

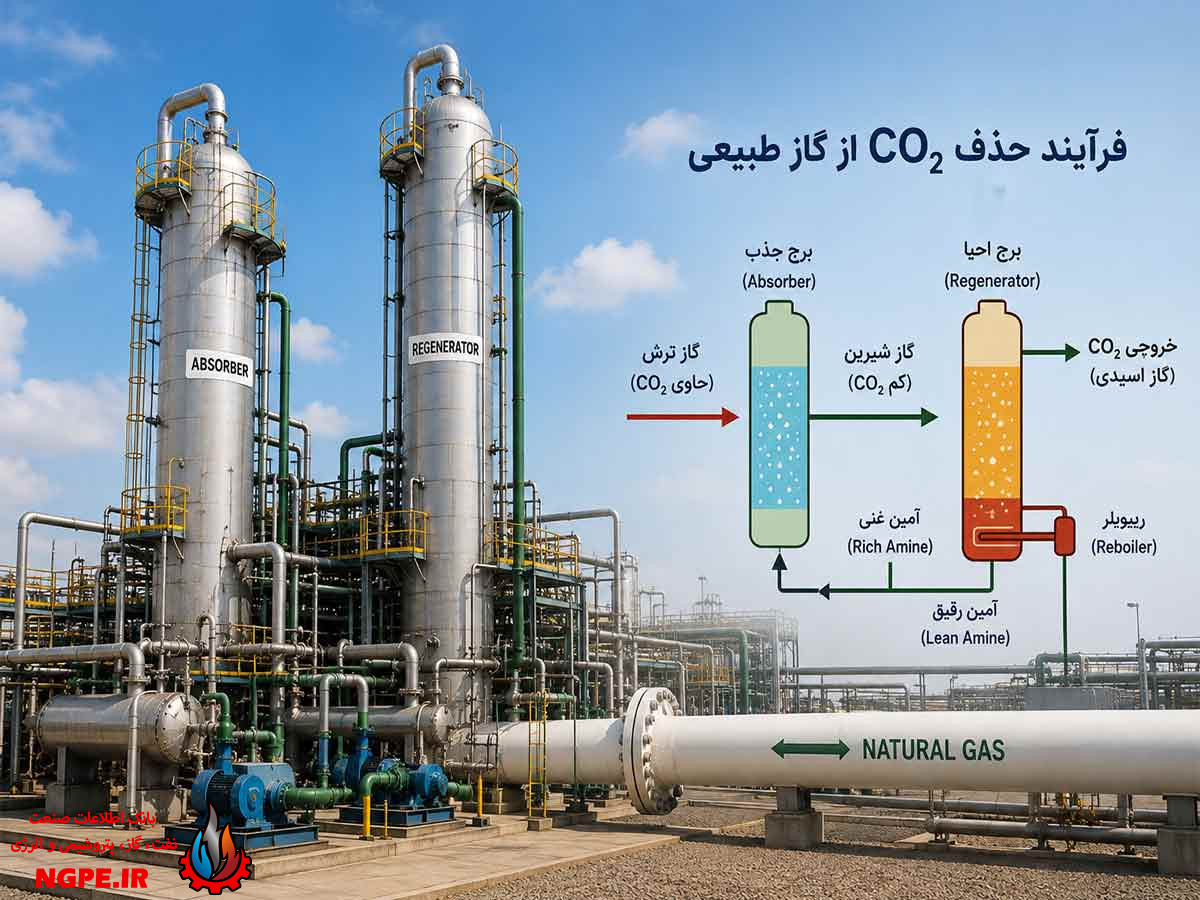

۱. حذف CO₂ با محلول آمین
یکی از رایجترین روشهای صنعتی برای حذف CO₂، استفاده از محلولهای آمینی است. این روش در بسیاری از پالایشگاههای گاز و واحدهای فرآورش گاز مورد استفاده قرار میگیرد.
در این فرآیند، گاز طبیعی حاوی CO₂ وارد برج جذب (Absorber) میشود. محلول آمین نیز از قسمت بالای برج وارد شده و به سمت پایین حرکت میکند.
گاز و مایع آمین در داخل برج با یکدیگر تماس پیدا میکنند. در نتیجه، CO₂ از جریان گاز به محلول آمین منتقل میشود.
گاز خروجی از قسمت بالای برج دارای CO₂ کمتری است و به عنوان گاز شیرینشده به مراحل بعدی فرآورش ارسال میشود.
محلول آمینی که CO₂ را جذب کرده است، آمین غنی (Rich Amine) نامیده میشود.
احیای آمین
آمین غنی برای بازگرداندن ظرفیت جذب خود باید احیا شود. به همین منظور، این محلول وارد برج احیا یا Regenerator میشود.
در پایین برج احیا، یک ریبویلر (Reboiler) حرارت مورد نیاز را تأمین میکند. حرارت باعث جدا شدن CO₂ و سایر گازهای اسیدی از محلول آمین میشود.
پس از احیا، محلول آمین به آمین رقیق یا Lean Amine تبدیل شده و دوباره به برج جذب بازمیگردد.
بنابراین چرخه اصلی به صورت زیر است:
گاز طبیعی حاوی CO₂ → برج جذب → گاز شیرینشده
آمین رقیق → برج جذب → آمین غنی → ریجنراتور → آمین رقیق
این چرخه به صورت مداوم در واحد آمین انجام میشود.
آمینهای مورد استفاده برای حذف CO₂
انواع مختلفی از آمینها برای جذب گازهای اسیدی مورد استفاده قرار میگیرند. برخی از مهمترین آنها عبارتاند از:
- MEA یا مونو اتانول آمین
- DEA یا دی اتانول آمین
- MDEA یا متیل دی اتانول آمین
- DGA یا دی گلیکول آمین
- محلولهای آمینی ترکیبی و فرمولاسیونهای اختصاصی
انتخاب نوع آمین به ترکیب گاز خوراک، مقدار CO₂ و H₂S، فشار عملیاتی، میزان حذف مورد نیاز و مصرف انرژی بستگی دارد.
در برخی فرآیندها، استفاده از آمین مناسب میتواند امکان حذف انتخابی H₂S و CO₂ را فراهم کند.
۲. حذف CO₂ با روشهای جذب فیزیکی
در روشهای جذب فیزیکی، CO₂ به صورت فیزیکی در یک حلال جذب میشود و برخلاف جذب شیمیایی، واکنش شیمیایی اصلی بین حلال و CO₂ رخ نمیدهد.
این روش در شرایطی که فشار جزئی CO₂ بالا باشد میتواند گزینه مناسبی باشد.
برخی از حلالهای فیزیکی صنعتی برای جذب گازهای اسیدی طراحی شدهاند و امکان استفاده از آنها در واحدهای بزرگ فرآورش گاز وجود دارد.
یکی از مزیتهای مهم جذب فیزیکی این است که در برخی شرایط، احیای حلال نسبت به فرآیندهای جذب شیمیایی انرژی کمتری نیاز دارد.
۳. حذف CO₂ با غشا
غشاهای جداسازی گاز یکی دیگر از فناوریهای مورد استفاده برای کاهش CO₂ از گاز طبیعی هستند.
در این روش، گاز تحت فشار از یک غشای نیمهتراوا عبور میکند. اجزای مختلف گاز با سرعت متفاوتی از غشا عبور میکنند و در نتیجه، CO₂ از متان و سایر اجزای گاز جدا میشود.
فرآیند غشایی را میتوان در برخی واحدها به صورت چندمرحلهای طراحی کرد تا میزان حذف CO₂ افزایش پیدا کند.
مزایای روش غشایی
- تجهیزات نسبتاً فشرده
- امکان استفاده در واحدهای با ظرفیت مختلف
- نداشتن نیاز به محلول آمین در بخش جداسازی
- قابلیت استفاده به صورت چندمرحلهای
- مناسب بودن برای برخی خوراکهای با فشار بالا
البته میزان بازیابی متان، فشار خوراک، ترکیب گاز و مشخصات غشای انتخابشده از عوامل مهم در طراحی این سیستم هستند.
۴. حذف CO₂ با جذب سطحی
در فرآیندهای جذب سطحی (Adsorption)، CO₂ روی سطح یک ماده جامد جاذب جذب میشود.
جاذبهای مختلفی میتوانند برای این منظور مورد استفاده قرار گیرند. بسته به نوع فرآیند، جاذب پس از اشباع باید احیا شود تا ظرفیت جذب آن بازیابی شود.
جذب سطحی میتواند در شرایط خاص، به ویژه برای تصفیه نهایی یا حذف مقدار باقیمانده CO₂، مورد استفاده قرار گیرد.
۵. فرآیندهای هیبریدی برای حذف CO₂
در برخی پروژهها، تنها استفاده از یک فناوری برای رسیدن به مشخصات مورد نیاز اقتصادی یا فنی نیست. در چنین شرایطی میتوان از فرآیندهای ترکیبی یا هیبریدی استفاده کرد.
برای مثال، یک سیستم میتواند شامل جداسازی اولیه با غشا و سپس تصفیه نهایی با آمین باشد.
در این حالت، غشا بخشی از CO₂ را از گاز جدا میکند و واحد آمین وظیفه رسیدن گاز به مشخصات نهایی را بر عهده میگیرد.
انتخاب فرآیند هیبریدی به شرایط خوراک و طراحی کلی واحد بستگی دارد.
فرآیند حذف CO₂ با آمین چگونه انجام میشود؟
برای درک بهتر عملکرد واحد آمین، میتوان فرآیند را در چند مرحله بررسی کرد.
مرحله اول: ورود گاز به برج جذب
گاز طبیعی حاوی CO₂ وارد قسمت پایین برج جذب میشود.
محلول آمین رقیق از قسمت بالای برج وارد شده و به سمت پایین جریان پیدا میکند.
به این ترتیب، گاز و آمین در خلاف جهت یکدیگر حرکت میکنند.
مرحله دوم: جذب CO₂
در داخل برج، تماس بین گاز و محلول آمین باعث انتقال CO₂ از فاز گاز به فاز مایع میشود.
هرچه شرایط عملیاتی و طراحی برج مناسبتر باشد، تماس بین گاز و مایع بهتر انجام شده و جداسازی مؤثرتر خواهد بود.
مرحله سوم: خروج گاز شیرین
پس از کاهش CO₂، گاز از قسمت بالای برج خارج میشود.
این گاز میتواند به واحدهای بعدی مانند نمزدایی، بازیابی مایعات گازی یا فشردهسازی ارسال شود.
مرحله چهارم: انتقال آمین غنی
آمین پس از جذب CO₂ به صورت آمین غنی از قسمت پایین برج خارج میشود.
این جریان برای احیا به واحد Regenerator ارسال میشود.
مرحله پنجم: احیای آمین
در ریجنراتور، حرارت مورد نیاز توسط ریبویلر تأمین میشود.
CO₂ جذبشده از محلول آمین جدا شده و از قسمت بالای برج احیا خارج میشود.
مرحله ششم: بازگشت آمین رقیق
پس از احیا، آمین به حالت اولیه خود بازمیگردد و پس از خنکسازی و تنظیم شرایط، توسط پمپ دوباره به برج جذب ارسال میشود.
به این ترتیب، محلول آمین در یک چرخه بسته گردش میکند.
تجهیزات اصلی واحد حذف CO₂
یک واحد جذب آمینی معمولاً از تجهیزات مختلفی تشکیل میشود. مهمترین تجهیزات عبارتاند از:
برج جذب
محل اصلی تماس گاز طبیعی و محلول آمین است.
برج احیا
برای جدا کردن CO₂ از آمین غنی استفاده میشود.
ریبویلر
حرارت مورد نیاز برای احیای محلول آمین را تأمین میکند.
مبدل حرارتی Lean/Rich
برای بازیابی حرارت بین آمین رقیق و آمین غنی استفاده میشود.
کولر آمین
دمای آمین را پیش از ورود مجدد به برج جذب کاهش میدهد.
پمپ آمین
وظیفه گردش محلول آمین در سیستم را بر عهده دارد.
فلش درام
در برخی طراحیها برای جدا کردن گازهای حلشده و هیدروکربنهای موجود در آمین غنی مورد استفاده قرار میگیرد.
فیلترها
برای حذف ذرات و آلایندههای موجود در محلول آمین استفاده میشوند.
تفاوت حذف CO₂ و حذف H₂S چیست؟
CO₂ و H₂S هر دو در گروه گازهای اسیدی قرار میگیرند و بسیاری از فرآیندهای شیرینسازی میتوانند هر دو را حذف کنند.
با این حال، رفتار این دو ترکیب در فرآیندهای جذب یکسان نیست.
H₂S بسیار سمی است و کنترل آن از نظر ایمنی اهمیت ویژهای دارد.
CO₂ نیز میتواند باعث کاهش ارزش حرارتی گاز و ایجاد مشکلات فرآیندی و خوردگی در حضور آب شود.
بنابراین در طراحی واحد شیرینسازی باید مشخص شود که هدف فرآیند، حذف H₂S، حذف CO₂ یا حذف همزمان هر دو گاز اسیدی است.
چه عواملی بر عملکرد واحد حذف CO₂ تأثیر میگذارند؟
عملکرد سیستم حذف CO₂ به عوامل مختلفی بستگی دارد، از جمله:
- مقدار CO₂ در گاز خوراک
- فشار گاز
- دمای فرآیند
- دبی گاز
- نوع حلال یا جاذب
- غلظت محلول آمین
- میزان گردش آمین
- طراحی برج جذب
- نوع سینی یا پکینگ
- زمان تماس گاز و مایع
- میزان CO₂ مورد نیاز در گاز محصول
- مصرف انرژی ریجنراتور
کنترل صحیح این پارامترها برای دستیابی به کیفیت مطلوب گاز بسیار مهم است.
مشکلات و چالشهای حذف CO₂
فرآیندهای حذف CO₂ نیز مانند سایر فرآیندهای پالایشگاهی با چالشهایی همراه هستند.
در واحدهای آمینی، مشکلاتی مانند کفکردن، خوردگی، آلودگی محلول آمین، تخریب آمین و افزایش مصرف انرژی میتوانند عملکرد واحد را کاهش دهند.
در سیستمهای غشایی نیز افت فشار، کاهش شار عبوری، انتخابپذیری غشا، بازیابی متان و نیاز به چند مرحله جداسازی از عوامل مهم طراحی هستند.
بنابراین پایش مداوم فرآیند و نگهداری صحیح تجهیزات نقش مهمی در عملکرد پایدار واحد دارد.
نقش حذف CO₂ در پالایشگاه گاز
حذف CO₂ یکی از مراحل مهم فرآورش گاز طبیعی است و میتواند پیش از واحدهای مختلف انجام شود.
پس از حذف گازهای اسیدی، گاز طبیعی میتواند برای مراحل بعدی مانند آبزدایی، جداسازی هیدروکربنهای سنگین، بازیابی NGL، فشردهسازی و انتقال آماده شود.
در برخی پروژهها، کیفیت گاز خروجی از واحد شیرینسازی مستقیماً بر عملکرد واحدهای پاییندستی تأثیر میگذارد.
CO₂ جداشده چه میشود؟
سرنوشت CO₂ جداشده به طراحی و هدف پروژه بستگی دارد.
در برخی واحدها، CO₂ به یک جریان گاز اسیدی تبدیل شده و پس از فرآورش مناسب ممکن است برای تزریق، ذخیرهسازی یا کاربردهای صنعتی آماده شود.
در پروژههای دیگر، CO₂ پس از جداسازی و فشردهسازی میتواند به واحدهای پاییندستی منتقل شود.
بنابراین حذف CO₂ به معنای از بین بردن آن نیست؛ بلکه در واقع جداسازی CO₂ از گاز طبیعی است و سپس باید برای جریان CO₂ جداشده تصمیمگیری شود.
جمعبندی
حذف CO₂ از گاز طبیعی یکی از مراحل مهم در فرآورش و شیرینسازی گاز است. مقدار بالای CO₂ میتواند کیفیت گاز را کاهش داده و در شرایط خاص باعث ایجاد مشکلاتی مانند خوردگی و تشکیل CO₂ جامد در فرآیندهای دماپایین شود.
برای حذف CO₂ روشهای مختلفی مانند جذب آمینی، جذب فیزیکی، غشاهای جداسازی گاز و جذب سطحی وجود دارد.
در بسیاری از پالایشگاهها، فرآیند آمین یکی از روشهای مهم حذف گازهای اسیدی است. در این روش، CO₂ در برج جذب توسط آمین جذب شده و سپس در برج احیا از محلول آمین جدا میشود. آمین احیاشده دوباره به چرخه بازمیگردد و گاز تصفیهشده برای مراحل بعدی فرآورش آماده میشود.
به طور خلاصه، مسیر اصلی فرآیند آمینی را میتوان به شکل زیر نشان داد:
گاز طبیعی حاوی CO₂ → برج جذب → گاز شیرینشده
آمین رقیق → برج جذب → آمین غنی → ریجنراتور → آمین رقیق
CO₂ جداشده → فرآورش، فشردهسازی، تزریق، ذخیرهسازی یا کاربرد مناسب
در نهایت، انتخاب بهترین روش حذف CO₂ باید بر اساس ترکیب گاز خوراک، فشار، دما، ظرفیت واحد، میزان حذف مورد نیاز، مشخصات گاز محصول و هزینههای سرمایهگذاری و عملیاتی انجام شود.
