حذف H₂S از گاز طبیعی چگونه انجام میشود؟
هیدروژن سولفید (H₂S) یکی از مهمترین ناخالصیهای موجود در برخی منابع گاز طبیعی است. وجود این گاز در جریان گاز طبیعی میتواند مشکلاتی مانند سمیت بالا، خوردگی تجهیزات و خطوط انتقال و کاهش کیفیت گاز ایجاد کند. به همین دلیل، گازهای دارای H₂S معمولاً پیش از مصرف یا انتقال تحت فرآیند شیرینسازی گاز (Gas Sweetening) قرار میگیرند.
یکی از رایجترین روشهای حذف H₂S، استفاده از محلولهای آمینی است. علاوه بر فرآیند آمین، بسته به ترکیب خوراک، فشار، میزان H₂S و مشخصات محصول، روشهایی مانند جذب سطحی، غشاها و برخی فرآیندهای شیمیایی نیز میتوانند مورد استفاده قرار گیرند.
H₂S چیست و چرا باید از گاز طبیعی حذف شود؟
H₂S یا سولفید هیدروژن گازی بیرنگ و بسیار سمی است که ممکن است در مخازن و منابع گاز طبیعی همراه با متان و سایر هیدروکربنها وجود داشته باشد.
این ترکیب از چند جهت برای صنعت گاز اهمیت دارد:
- سمیت بالای H₂S و خطرات آن برای کارکنان
- افزایش احتمال خوردگی تجهیزات و خطوط لوله
- کاهش کیفیت گاز طبیعی
- ایجاد محدودیت برای انتقال و مصرف گاز
- ایجاد مشکلات زیستمحیطی در صورت انتشار
- نیاز به کنترل ترکیبات گوگردی در واحدهای فرآیندی
به همین دلیل، حذف H₂S یکی از مراحل مهم فرآورش گاز ترش محسوب میشود. EPA نیز گاز طبیعی دارای H₂S را در دسته گازهای ترش قرار داده و شیرینسازی را فرآیند حذف H₂S از گاز تعریف میکند.
گاز ترش و گاز شیرین چیست؟
گازی که حاوی مقدار قابل توجهی H₂S و سایر گازهای اسیدی باشد، معمولاً گاز ترش (Sour Gas) نامیده میشود.
پس از حذف مقدار مورد نیاز H₂S و سایر گازهای اسیدی، جریان خروجی گاز شیرین (Sweet Gas) نامیده میشود.
در یک پالایشگاه گاز، گاز ترش ابتدا وارد بخش شیرینسازی میشود و پس از تصفیه میتواند به واحدهای بعدی مانند نمزدایی، بازیابی مایعات گازی، فشردهسازی یا خطوط انتقال ارسال شود.
روشهای حذف H₂S از گاز طبیعی
روش مناسب حذف H₂S به شرایط خوراک و مشخصات محصول بستگی دارد. مهمترین روشها عبارتاند از:
۱. جذب با محلول آمین
فرآیند آمین یکی از متداولترین روشهای شیرینسازی گاز طبیعی است. در این روش، گاز ترش با محلول آمین تماس داده میشود و H₂S و در بسیاری از طراحیها CO₂ توسط محلول آمین جذب میشوند. EPA گزارش کرده است که فرآیندهای آمینی برای بخش عمده شیرینسازی گاز در آمریکا استفاده میشوند.
۲. جذب سطحی
در برخی فرآیندها از مواد جامد جاذب برای حذف H₂S استفاده میشود. بسترهای ثابت و غربالهای مولکولی نمونههایی از فناوریهای جذب سطحی هستند. این روشها بسته به طراحی میتوانند برای حذف H₂S، CO₂ و حتی آب از جریان گاز مورد استفاده قرار گیرند.
۳. جداسازی غشایی
در فناوری غشایی، جریان گاز از غشایی عبور میکند که نسبت به اجزای مختلف گاز، قابلیت نفوذ متفاوتی دارد. H₂S و سایر گازهای اسیدی میتوانند از گاز طبیعی جدا شوند.
فناوری غشایی بهخصوص برای حذف گازهای اسیدی از جریانهای گازی با فشار مناسب مورد توجه قرار گرفته است، اگرچه انتخاب غشا و طراحی فرآیند به ترکیب خوراک و مشخصات محصول وابسته است.
۴. فرآیندهای اکسیداسیون و جاذبهای شیمیایی
در برخی کاربردها، بهویژه برای جریانهایی با مقدار نسبتاً پایین H₂S، میتوان از جاذبها و فرآیندهای شیمیایی استفاده کرد. یکی از نمونهها Iron Sponge است که برای حذف H₂S در برخی شرایط مورد استفاده قرار میگیرد.
حذف H₂S با واحد آمین چگونه انجام میشود؟
در پالایشگاهها و مجتمعهای فرآورش گاز، فرآیند آمین یکی از مهمترین روشهای حذف H₂S است.
فرآیند به صورت کلی شامل جذب H₂S در برج جذب و احیای محلول آمین در برج احیا است.
مرحله اول: ورود گاز ترش
گاز طبیعی حاوی H₂S وارد برج جذب یا Absorber میشود. گاز معمولاً از قسمت پایین برج وارد شده و به سمت بالا حرکت میکند.
همزمان، محلول آمین رقیق یا Lean Amine از قسمت بالای برج وارد میشود و به سمت پایین جریان پیدا میکند.
در نتیجه، گاز و آمین در جهت مخالف یکدیگر حرکت کرده و تماس مؤثری بین آنها ایجاد میشود. سینیها یا پکینگهای داخل برج نیز برای افزایش سطح تماس گاز و مایع به کار میروند.
مرحله دوم: جذب H₂S
در داخل برج جذب، H₂S از جریان گاز به محلول آمین منتقل میشود.
در نتیجه، مقدار H₂S موجود در گاز کاهش پیدا میکند و گاز خروجی از بالای برج به گاز شیرین تبدیل میشود.
محلول آمینی که H₂S را جذب کرده است، اکنون آمین غنی یا Rich Amine نامیده میشود.
مرحله سوم: فلش کردن آمین غنی
آمین غنی معمولاً به یک فلش درام (Flash Tank) فرستاده میشود.
در این تجهیز فشار محلول کاهش پیدا میکند و بخشی از هیدروکربنهای حلشده و گازهای سبک از محلول جدا میشوند.
مرحله چهارم: گرم کردن آمین غنی
آمین غنی پس از فلش شدن معمولاً از یک مبدل حرارتی Lean/Rich Amine عبور میکند.
در این مبدل، آمین غنی با استفاده از حرارت آمین رقیق خروجی از ریجنراتور گرم میشود. این کار باعث کاهش مصرف انرژی در بخش احیای آمین میشود.
مرحله پنجم: احیای آمین
آمین غنی وارد برج احیا یا Regenerator میشود.
در قسمت پایین ریجنراتور، ریبویلر (Reboiler) حرارت مورد نیاز را تأمین میکند. حرارت باعث میشود H₂S و سایر گازهای اسیدی از محلول آمین جدا شوند.
در نتیجه، آمین دوباره به حالت Lean Amine بازمیگردد و برای استفاده مجدد به برج جذب ارسال میشود.
مرحله ششم: انتقال گاز اسیدی
H₂S جداشده از آمین، به همراه سایر گازهای اسیدی، از قسمت بالای ریجنراتور خارج میشود.
در واحدهای بزرگ، این جریان معمولاً به بخش بازیابی گوگرد ارسال میشود. یکی از مهمترین فرآیندهای بازیابی گوگرد، فرآیند کلاوس (Claus Process) است که H₂S را به گوگرد عنصری تبدیل میکند.
نقش فرآیند کلاوس در حذف H₂S
نکته مهم این است که واحد آمین و واحد کلاوس دو وظیفه متفاوت اما مرتبط دارند.
واحد آمین، H₂S را از گاز طبیعی جدا و آن را در یک جریان اسیدی متمرکز میکند؛ سپس در صورت مناسب بودن شرایط، جریان H₂S به واحد بازیابی گوگرد ارسال میشود.
در فرآیند کلاوس، بخشی از H₂S به SO₂ اکسید شده و سپس SO₂ با H₂S واکنش میدهد تا گوگرد عنصری و آب تولید شود. واکنش کلی کلاوس به صورت زیر است:
2H₂S + O₂ → 2S + 2H₂O
فرآیند کلاوس رایجترین روش صنعتی برای بازیابی گوگرد از جریانهای غنی از H₂S است.

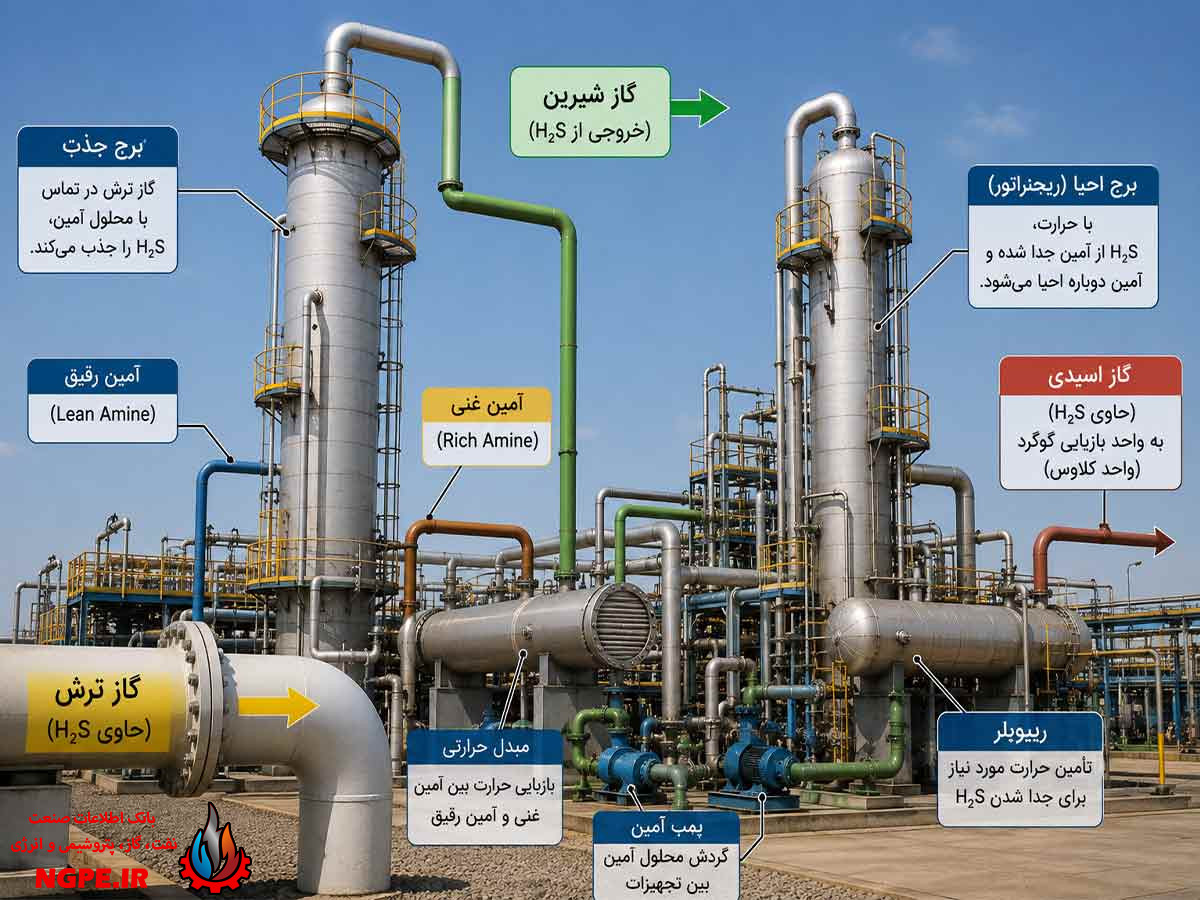

تجهیزات اصلی سیستم حذف H₂S
یک واحد حذف H₂S با آمین معمولاً شامل تجهیزات مختلفی است که مهمترین آنها عبارتاند از:
برج جذب
محل تماس گاز ترش و محلول آمین و اصلیترین تجهیز برای جذب H₂S است.
برج احیا
برای جدا کردن H₂S و سایر گازهای اسیدی از آمین غنی استفاده میشود.
ریبویلر
حرارت مورد نیاز برای احیای آمین را فراهم میکند.
مبدل حرارتی
برای بازیابی حرارت بین آمین غنی و آمین رقیق استفاده میشود.
فلش درام
برای جداسازی بخشی از هیدروکربنها و گازهای حلشده از آمین غنی کاربرد دارد.
پمپ آمین
برای گردش محلول آمین بین تجهیزات استفاده میشود.
فیلتر آمین
برای کنترل ذرات جامد و برخی آلایندههای موجود در محلول آمین مورد استفاده قرار میگیرد.
چه عواملی در انتخاب روش حذف H₂S مؤثر هستند؟
انتخاب فناوری مناسب به شرایط فرآیند بستگی دارد. مهمترین عوامل عبارتاند از:
- مقدار H₂S در گاز خوراک
- مقدار CO₂
- فشار و دمای گاز
- دبی گاز
- مشخصات مورد نیاز گاز خروجی
- میزان هیدروکربنهای سنگین
- میزان بازیابی مورد نیاز H₂S
- مصرف انرژی
- هزینه سرمایهگذاری و بهرهبرداری
- امکان بازیابی گوگرد
برای مثال، فرآیندهای غشایی میتوانند برای برخی خوراکها مناسب باشند و در برخی طراحیها بهصورت ترکیبی با فرآیند آمین استفاده شوند. در سیستمهای هیبریدی، غشا میتواند بخش قابل توجهی از گازهای اسیدی را جدا کند و فرآیند آمین برای تصفیه نهایی مورد استفاده قرار گیرد.
مزایای حذف H₂S از گاز طبیعی
حذف H₂S مزایای متعددی برای واحد فرآورش گاز دارد:
- افزایش ایمنی فرآیند
- کاهش خطرات ناشی از گاز سمی H₂S
- کاهش خوردگی تجهیزات و خطوط انتقال
- بهبود کیفیت گاز طبیعی
- آمادهسازی گاز برای انتقال و مصرف
- امکان بازیابی گوگرد
- کاهش انتشار ترکیبات گوگردی
- افزایش قابلیت اطمینان تجهیزات فرآیندی
چالشهای حذف H₂S
با وجود اهمیت بالای شیرینسازی، این فرآیند با چالشهایی نیز همراه است.
در سیستمهای آمینی، مواردی مانند کفکردن، خوردگی، تخریب محلول آمین، آلودگی محلول و مصرف انرژی ریجنراتور باید بهطور مداوم کنترل شوند.
همچنین اگر میزان H₂S خوراک بالا باشد، طراحی واحد باید به گونهای انجام شود که ظرفیت جذب، احیای آمین و سیستم بازیابی گاز اسیدی با شرایط فرآیندی هماهنگ باشند.
آیا حذف H₂S با CO₂ همزمان انجام میشود؟
در بسیاری از واحدهای آمین، علاوه بر H₂S، CO₂ نیز جذب میشود. با این حال، میزان حذف هرکدام به نوع آمین، شرایط عملیاتی و طراحی فرآیند بستگی دارد.
در برخی کاربردها هدف اصلی، حذف انتخابی H₂S است؛ در حالی که در برخی واحدها لازم است هر دو گاز اسیدی تا حد مشخصی کاهش پیدا کنند.
بنابراین انتخاب نوع آمین و شرایط عملیاتی نقش مهمی در عملکرد واحد دارد.
جمعبندی
حذف H₂S از گاز طبیعی یکی از مهمترین مراحل فرآورش گاز ترش است. H₂S به دلیل سمیت بالا، ایجاد خوردگی و تأثیر بر کیفیت گاز باید پیش از مصرف یا انتقال تا محدوده مشخصی کاهش پیدا کند.
رایجترین روش صنعتی برای این کار، جذب H₂S با محلول آمین است. در این فرآیند، گاز ترش وارد برج جذب شده و H₂S توسط آمین جذب میشود. سپس آمین غنی وارد ریجنراتور شده و با استفاده از حرارت، H₂S از آن جدا میشود. آمین احیاشده دوباره به برج جذب بازمیگردد و گاز اسیدی جداشده نیز میتواند برای بازیابی گوگرد در واحد کلاوس مورد استفاده قرار گیرد.

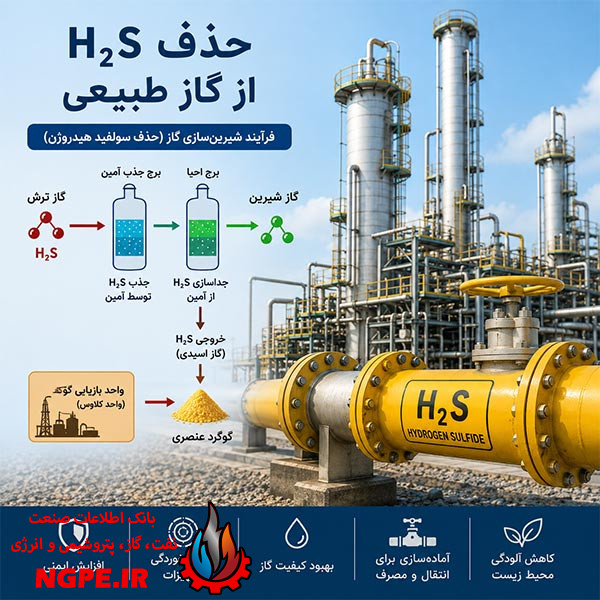

به طور خلاصه، مسیر اصلی فرآیند را میتوان به شکل زیر نمایش داد:
گاز ترش → برج جذب آمین → گاز شیرین
آمین غنی → فلش درام → مبدل حرارتی → ریجنراتور → آمین رقیق → برج جذب
گاز اسیدی حاوی H₂S → واحد بازیابی گوگرد → گوگرد عنصری
این فرآیند باعث میشود گاز طبیعی با کیفیت مناسبتر و ایمنی بالاتر برای مراحل بعدی فرآورش، انتقال و مصرف آماده شود.
