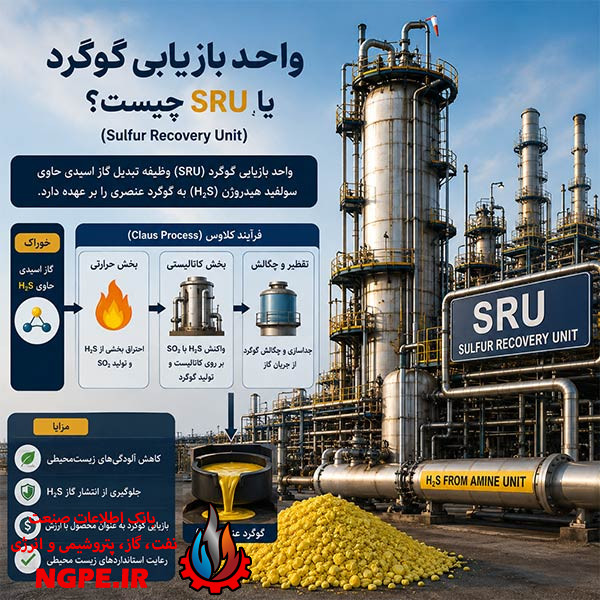

واحد بازیابی گوگرد یا SRU چیست؟
واحد بازیابی گوگرد یا Sulfur Recovery Unit (SRU) یکی از واحدهای مهم در پالایشگاههای نفت، گاز و برخی مجتمعهای پتروشیمی است که وظیفه آن تبدیل سولفید هیدروژن (H₂S) موجود در گازهای اسیدی به گوگرد عنصری است.
گاز H₂S معمولاً در فرآیندهایی مانند هیدروتریتینگ، تصفیه گاز با آمین و برخی واحدهای پالایشگاهی تولید میشود. از آنجا که سولفید هیدروژن گازی بسیار سمی و خورنده است، نمیتوان آن را بدون تصفیه مناسب به محیط زیست رها کرد. به همین دلیل، گاز اسیدی به واحد بازیابی گوگرد فرستاده شده و بخش عمده H₂S آن به گوگرد قابل استفاده تبدیل میشود.
یکی از متداولترین فناوریها برای این کار، فرآیند کلاوس (Claus Process) است.
SRU چیست؟
SRU مخفف Sulfur Recovery Unit به معنی واحد بازیابی گوگرد است.
این واحد معمولاً گاز اسیدی غنی از H₂S را دریافت کرده و با انجام واکنشهای شیمیایی، گوگرد موجود در آن را به شکل گوگرد عنصری بازیابی میکند.
به طور کلی، مسیر فرآیند را میتوان به صورت زیر در نظر گرفت:
گاز اسیدی حاوی H₂S → واحد کلاوس → گوگرد عنصری + گاز دنبالهای
گوگرد تولیدشده معمولاً به صورت مایع از واحد خارج شده و پس از ذخیرهسازی و خنکسازی میتواند برای مصارف مختلف صنعتی مورد استفاده قرار گیرد.
چرا واحد بازیابی گوگرد اهمیت دارد؟
وجود SRU در پالایشگاهها و مجتمعهای فرآوری گاز از چند جنبه اهمیت دارد.
1. کنترل آلایندههای زیستمحیطی
H₂S یک گاز بسیار سمی است و انتشار آن در محیط زیست میتواند خطرات جدی ایجاد کند. SRU با تبدیل H₂S به گوگرد، میزان انتشار ترکیبات گوگردی را کاهش میدهد.
2. بازیابی گوگرد به عنوان محصول
گوگرد بازیابیشده یک محصول صنعتی با ارزش است و در صنایع مختلف از جمله تولید اسید سولفوریک، کودهای شیمیایی و برخی فرآیندهای صنعتی مورد استفاده قرار میگیرد.
3. کاهش خوردگی و مشکلات فرآیندی
مدیریت مناسب گازهای اسیدی میتواند به کاهش مشکلات ناشی از حضور H₂S در تجهیزات و جریانهای فرآیندی کمک کند.
4. رعایت الزامات زیستمحیطی
عملکرد صحیح SRU به پالایشگاه کمک میکند میزان انتشار ترکیبات گوگردی را کنترل کرده و الزامات مربوط به انتشار آلایندهها را بهتر رعایت کند.
خوراک واحد SRU چیست؟
خوراک SRU معمولاً یک جریان گاز اسیدی است که مقدار قابل توجهی H₂S دارد. این جریان میتواند از واحدهای مختلف پالایشگاه یا مجتمع گاز تأمین شود.
یکی از مهمترین منابع خوراک SRU، واحد آمین است. در واحد آمین، H₂S و سایر گازهای اسیدی از جریان گاز یا هیدروکربنی جدا شده و گاز اسیدی حاصل به SRU ارسال میشود.
همچنین گازهای اسیدی حاصل از برخی واحدهای پالایشگاهی مانند واحدهای هیدروتریتینگ نیز در نهایت میتوانند پس از تصفیه و جداسازی مناسب، در زنجیره بازیابی گوگرد قرار گیرند.
خوراک SRU علاوه بر H₂S ممکن است شامل ترکیبات دیگری مانند:
- دیاکسید کربن (CO₂)
- بخار آب
- هیدروکربنها
- آمونیاک
- ترکیبات گوگردی دیگر
باشد.
ترکیب دقیق خوراک به نوع فرآیند و منبع گاز اسیدی بستگی دارد.
فرآیند کلاوس در واحد بازیابی گوگرد
فرآیند کلاوس رایجترین روش صنعتی برای بازیابی گوگرد از گازهای غنی از H₂S است.
این فرآیند به طور کلی از دو بخش اصلی تشکیل میشود:
- بخش حرارتی
- بخش کاتالیستی
در بخش حرارتی، بخشی از H₂S با اکسیژن واکنش داده و SO₂ تولید میکند. سپس SO₂ تولیدشده با H₂S باقیمانده واکنش داده و گوگرد عنصری تشکیل میشود.
واکنش کلی کلاوس را میتوان به صورت زیر نشان داد:
2H₂S + SO₂ → 3S + 2H₂O
در این واکنش، هدف اصلی ایجاد نسبت مناسب بین H₂S و SO₂ برای دستیابی به بازیابی مطلوب گوگرد است.

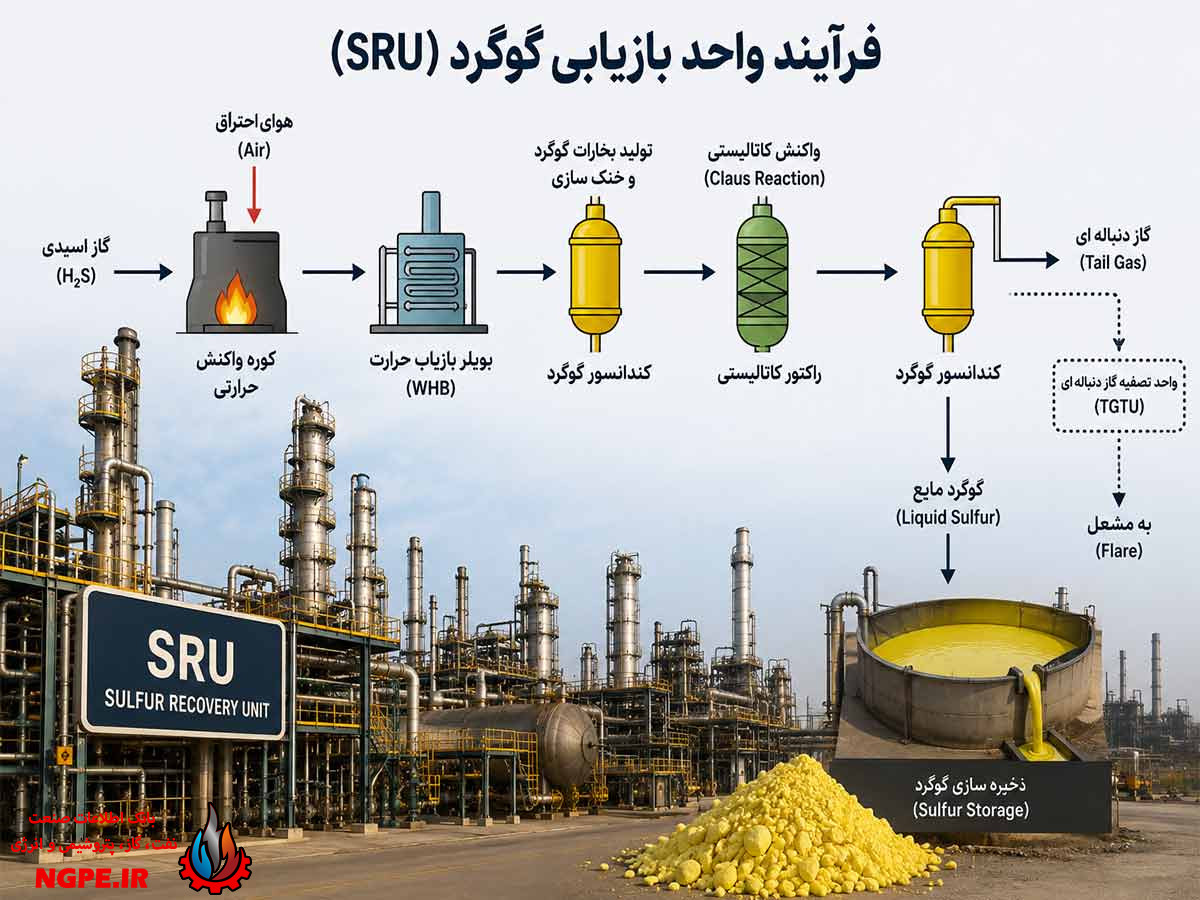

مراحل فرآیند SRU
1. ورود گاز اسیدی
گاز اسیدی از واحد آمین یا سایر منابع وارد واحد بازیابی گوگرد میشود.
در این مرحله، ترکیب گاز و میزان H₂S، CO₂، آب و سایر ناخالصیها اهمیت زیادی دارد.
2. احتراق بخشی از H₂S
گاز اسیدی وارد کوره واکنش حرارتی یا Reaction Furnace میشود.
در این کوره، بخشی از H₂S با هوای احتراق واکنش داده و به SO₂ تبدیل میشود.
هدف از این واکنش، تولید مقدار مناسب SO₂ برای ادامه واکنش کلاوس است.
3. تشکیل گوگرد در بخش حرارتی
در دمای بالا، بخشی از H₂S و SO₂ با یکدیگر واکنش داده و ترکیبات گوگردی تشکیل میشوند.
در ادامه، بخارات گوگرد وارد تجهیزات خنککننده شده و بخشی از گوگرد به صورت مایع جدا میشود.
4. عبور از کاتالیستها
گاز باقیمانده پس از بخش حرارتی از چند بستر کاتالیستی عبور میکند.
در این بخش، واکنش کلاوس در دمای پایینتر ادامه پیدا میکند و مقدار بیشتری گوگرد تولید میشود.
کاتالیستهای مورد استفاده معمولاً بر پایه آلومینا یا مواد مشابه هستند و انتخاب آنها به طراحی واحد و شرایط فرآیندی بستگی دارد.
5. چگالش گوگرد
پس از هر مرحله واکنش کاتالیستی، گاز داغ وارد Sulfur Condenser یا کندانسور گوگرد میشود.
در این تجهیز، جریان خنک شده و گوگرد تشکیلشده به صورت مایع از گاز جدا میشود.
گوگرد مایع سپس به مخزن یا سیستم ذخیرهسازی گوگرد منتقل میشود.
6. تصفیه گاز دنبالهای
پس از مراحل اصلی کلاوس، هنوز مقداری ترکیبات گوگردی در گاز باقی میماند. این جریان را Tail Gas یا گاز دنبالهای مینامند.
برای افزایش میزان بازیابی گوگرد و کاهش انتشار آلایندهها، گاز دنبالهای میتواند وارد واحد تصفیه گاز دنبالهای (TGTU) شود.
7. سوزاندن گاز باقیمانده
در برخی طراحیها، گاز باقیمانده پس از تصفیه به Incinerator یا زبالهسوز فرستاده میشود تا ترکیبات گوگردی باقیمانده به شکل مناسبتری برای کنترل انتشار تبدیل شوند.
تجهیزات اصلی واحد بازیابی گوگرد
یک SRU صنعتی از تجهیزات مختلفی تشکیل شده است. مهمترین تجهیزات عبارتاند از:
کوره واکنش حرارتی
Reaction Furnace یکی از تجهیزات اصلی واحد کلاوس است که در آن بخشی از H₂S سوزانده شده و واکنشهای حرارتی اولیه انجام میشوند.
دمای بالا و کنترل دقیق نسبت هوا به گاز اسیدی در این بخش اهمیت زیادی دارد.
بویلر بازیاب حرارت
Waste Heat Boiler (WHB) برای بازیابی انرژی موجود در گاز داغ خروجی از کوره استفاده میشود.
حرارت بازیابیشده میتواند برای تولید بخار مورد استفاده قرار گیرد و به افزایش بهرهوری انرژی واحد کمک کند.
کندانسورهای گوگرد
کندانسورهای گوگرد برای خنککردن گاز و جدا کردن گوگرد مایع از جریان فرآیندی استفاده میشوند.
راکتورهای کاتالیستی
در این راکتورها واکنش کلاوس روی بستر کاتالیستی ادامه پیدا میکند تا مقدار بیشتری گوگرد از گاز بازیابی شود.
مخزن گوگرد مایع
گوگرد تولیدشده در مراحل مختلف به شکل مایع جمعآوری شده و به مخازن گوگرد مایع منتقل میشود.
سیستم گاز دنبالهای
این بخش وظیفه مدیریت گاز خروجی از آخرین مرحله کلاوس را بر عهده دارد و در صورت وجود TGTU، گاز برای تصفیه بیشتر به آن فرستاده میشود.
واحد تصفیه گاز دنبالهای
در واحدهای پیشرفته، برای افزایش بازیابی گوگرد از فرآیندهای Tail Gas Treatment استفاده میشود.
این بخش میتواند مقدار ترکیبات گوگردی خروجی از SRU را به میزان قابل توجهی کاهش دهد.
کاتالیستهای مورد استفاده در SRU
کاتالیست یکی از اجزای مهم بخش کاتالیستی واحد کلاوس است.
کاتالیستهای پایه آلومینا از گزینههای رایج هستند. همچنین در برخی شرایط از کاتالیستهای تخصصیتر برای افزایش تبدیل ترکیبات خاص استفاده میشود.
فعالیت کاتالیست تحت تأثیر عواملی مانند:
- دمای بستر
- ترکیب خوراک
- میزان آب
- میزان اکسیژن
- ترکیبات گوگردی
- آلایندههای موجود در خوراک
قرار دارد.
راندمان بازیابی گوگرد چیست؟
راندمان بازیابی گوگرد نشان میدهد چه مقدار از گوگرد موجود در خوراک SRU به گوگرد عنصری تبدیل و بازیابی شده است.
در یک واحد صنعتی، هدف معمولاً دستیابی به راندمان بالای بازیابی و کاهش هرچه بیشتر انتشار ترکیبات گوگردی است.
با این حال، مقدار دقیق راندمان به طراحی واحد، ترکیب خوراک، تعداد مراحل کاتالیستی و وجود یا عدم وجود واحد تصفیه گاز دنبالهای بستگی دارد.
افزایش تعداد مراحل کاتالیستی و استفاده از فناوریهای مناسب تصفیه گاز دنبالهای میتواند به افزایش بازیابی گوگرد کمک کند.
گوگرد تولیدشده در SRU چه کاربردی دارد؟
گوگرد عنصری تولیدشده در واحد بازیابی گوگرد یک ماده اولیه صنعتی مهم محسوب میشود.
برخی از کاربردهای مهم گوگرد عبارتاند از:
- تولید اسید سولفوریک
- تولید کودهای شیمیایی
- صنایع شیمیایی
- تولید برخی مواد و ترکیبات صنعتی
- فرآیندهای مرتبط با صنایع لاستیک
- کاربردهای مختلف کشاورزی
یکی از مهمترین مصارف گوگرد، تولید اسید سولفوریک است که خود یکی از مواد پایه در صنایع شیمیایی و تولید کودهای شیمیایی به شمار میرود.
تفاوت SRU و TGTU چیست؟
SRU و TGTU هر دو در زنجیره مدیریت گازهای اسیدی و ترکیبات گوگردی استفاده میشوند، اما وظایف آنها متفاوت است.
SRU وظیفه اصلی تبدیل H₂S به گوگرد عنصری را بر عهده دارد.
در مقابل، TGTU یا واحد تصفیه گاز دنبالهای، برای تصفیه گاز خروجی SRU و افزایش میزان کلی بازیابی گوگرد استفاده میشود.
به بیان ساده:
SRU → تولید و بازیابی گوگرد
TGTU → تصفیه گاز دنبالهای و افزایش بازیابی گوگرد
این دو واحد در بسیاری از پالایشگاههای مدرن در کنار یکدیگر مورد استفاده قرار میگیرند.
اهمیت کنترل نسبت H₂S و SO₂
یکی از مهمترین پارامترهای فرآیند کلاوس، کنترل نسبت H₂S به SO₂ است.
برای انجام مناسب واکنش کلاوس، باید مقدار SO₂ تولیدشده در مرحله احتراق با مقدار H₂S باقیمانده تناسب مناسبی داشته باشد.
اگر نسبت این دو ترکیب بهدرستی کنترل نشود، میزان بازیابی گوگرد کاهش پیدا کرده و مقدار ترکیبات گوگردی موجود در گاز خروجی افزایش مییابد.
به همین دلیل، کنترل دقیق هوای احتراق و پایش ترکیب گاز در SRU اهمیت زیادی دارد.
مشکلات و چالشهای عملیاتی SRU
واحد بازیابی گوگرد نیز مانند سایر واحدهای فرآیندی با چالشهای عملیاتی مختلفی مواجه است.
از مهمترین مشکلات احتمالی میتوان به موارد زیر اشاره کرد:
- افت فعالیت کاتالیست
- گرفتگی تجهیزات
- تشکیل ترکیبات ناخواسته
- خوردگی تجهیزات
- اختلال در نسبت هوا به گاز اسیدی
- افزایش دمای بستر کاتالیستی
- کاهش راندمان بازیابی گوگرد
- تجمع یا انجماد گوگرد در مسیرهای نامناسب
- مشکلات مربوط به کیفیت خوراک
کنترل مناسب دما، فشار، ترکیب خوراک و نسبت هوا به گاز اسیدی برای عملکرد پایدار واحد اهمیت زیادی دارد.
ارتباط SRU با واحد آمین
در بسیاری از پالایشگاهها، واحد آمین و SRU بخشی از یک زنجیره تصفیه گاز اسیدی هستند.
ابتدا در واحد آمین، H₂S از جریان گاز یا هیدروکربنی جذب میشود. سپس محلول آمین غنیشده در واحد احیاکننده، H₂S را آزاد میکند.
گاز اسیدی حاصل از این مرحله به SRU ارسال میشود.
در SRU، H₂S به گوگرد عنصری تبدیل میشود.
بنابراین، مسیر کلی را میتوان به صورت زیر خلاصه کرد:
گاز حاوی H₂S → واحد آمین → گاز اسیدی → SRU → گوگرد عنصری
مزایای واحد بازیابی گوگرد
مهمترین مزایای SRU عبارتاند از:
- کاهش انتشار H₂S
- کاهش انتشار ترکیبات گوگردی
- بازیابی گوگرد به عنوان محصول قابل استفاده
- کمک به رعایت الزامات زیستمحیطی
- کاهش آلودگی هوا
- مدیریت ایمن گازهای اسیدی
- افزایش بهرهوری فرآیندهای پالایشگاهی
جمعبندی
واحد بازیابی گوگرد یا SRU (Sulfur Recovery Unit) یکی از واحدهای حیاتی در پالایشگاههای نفت و گاز است که وظیفه اصلی آن تبدیل سولفید هیدروژن (H₂S) موجود در گازهای اسیدی به گوگرد عنصری است.
فرآیند کلاوس رایجترین فناوری مورد استفاده در SRU است. این فرآیند شامل یک بخش حرارتی و چند مرحله کاتالیستی بوده و با استفاده از واکنش بین H₂S و SO₂، گوگرد تولید میکند.
گوگرد تولیدشده پس از جداسازی و جمعآوری میتواند در صنایع مختلف مورد استفاده قرار گیرد. همچنین گاز دنبالهای واحد میتواند برای افزایش میزان بازیابی و کاهش انتشار آلایندهها وارد واحد تصفیه گاز دنبالهای یا TGTU شود.
به دلیل نقش مهم SRU در کنترل آلایندههای گوگردی، حفاظت از محیط زیست، مدیریت گاز H₂S و بازیابی یک محصول صنعتی باارزش، این واحد یکی از بخشهای مهم و استراتژیک پالایشگاهها و مجتمعهای فرآوری گاز محسوب میشود.
