تجهیزات مورد نیاز برای راهاندازی Valve Shop در پالایشگاه و پتروشیمی
Valve Shop یا کارگاه تعمیر و تست شیرآلات صنعتی یکی از بخشهای مهم تعمیرات و نگهداری در پالایشگاهها، مجتمعهای پتروشیمی، نیروگاهها و سایر صنایع فرآیندی است. در این کارگاه، انواع شیرهای صنعتی پس از خارج شدن از سرویس، مورد بازرسی، دمونتاژ، شستوشو، تعمیر، ماشینکاری، لپینگ، مونتاژ و تست قرار میگیرند.
وجود یک Valve Shop مجهز باعث میشود بخش قابل توجهی از عملیات تعمیر و تست شیرآلات در داخل مجموعه انجام شده و وابستگی به پیمانکاران بیرونی کاهش پیدا کند.
البته تجهیزات مورد نیاز برای راهاندازی چنین کارگاهی به عواملی مانند نوع شیرها، سایز شیرها، کلاس فشاری، تعداد شیرهای قابل تعمیر، نوع سیال، فشار و دمای کاری و الزامات کارفرما بستگی دارد.
Valve Shop چیست؟
Valve Shop به کارگاهی تخصصی گفته میشود که برای تعمیر، سرویس، تست و آمادهسازی انواع شیرآلات صنعتی ایجاد میشود.
شیرهایی مانند:
- Gate Valve
- Globe Valve
- Ball Valve
- Butterfly Valve
- Check Valve
- Plug Valve
- Control Valve
- Safety Valve
- Pressure Relief Valve
میتوانند در چنین کارگاهی مورد تعمیر و آزمایش قرار گیرند.
فرآیند معمول تعمیر شیر در یک Valve Shop بهصورت زیر است:
دریافت شیر → شناسایی و ثبت اطلاعات → شستوشو → دمونتاژ → بازرسی → تعمیر و ماشینکاری → Grinding و Lapping → مونتاژ → تست فشار و نشتی → بازرسی نهایی → رنگآمیزی و تحویل
استاندارد API 598 الزامات بازرسی و تست فشار برای گروهی از شیرهای صنعتی مانند Gate، Globe، Plug، Ball، Check و Butterfly را پوشش میدهد و در طراحی تجهیزات تست Valve Shop باید الزامات استاندارد پروژه و مشخصات شیرها در نظر گرفته شود.
مهمترین تجهیزات مورد نیاز برای Valve Shop

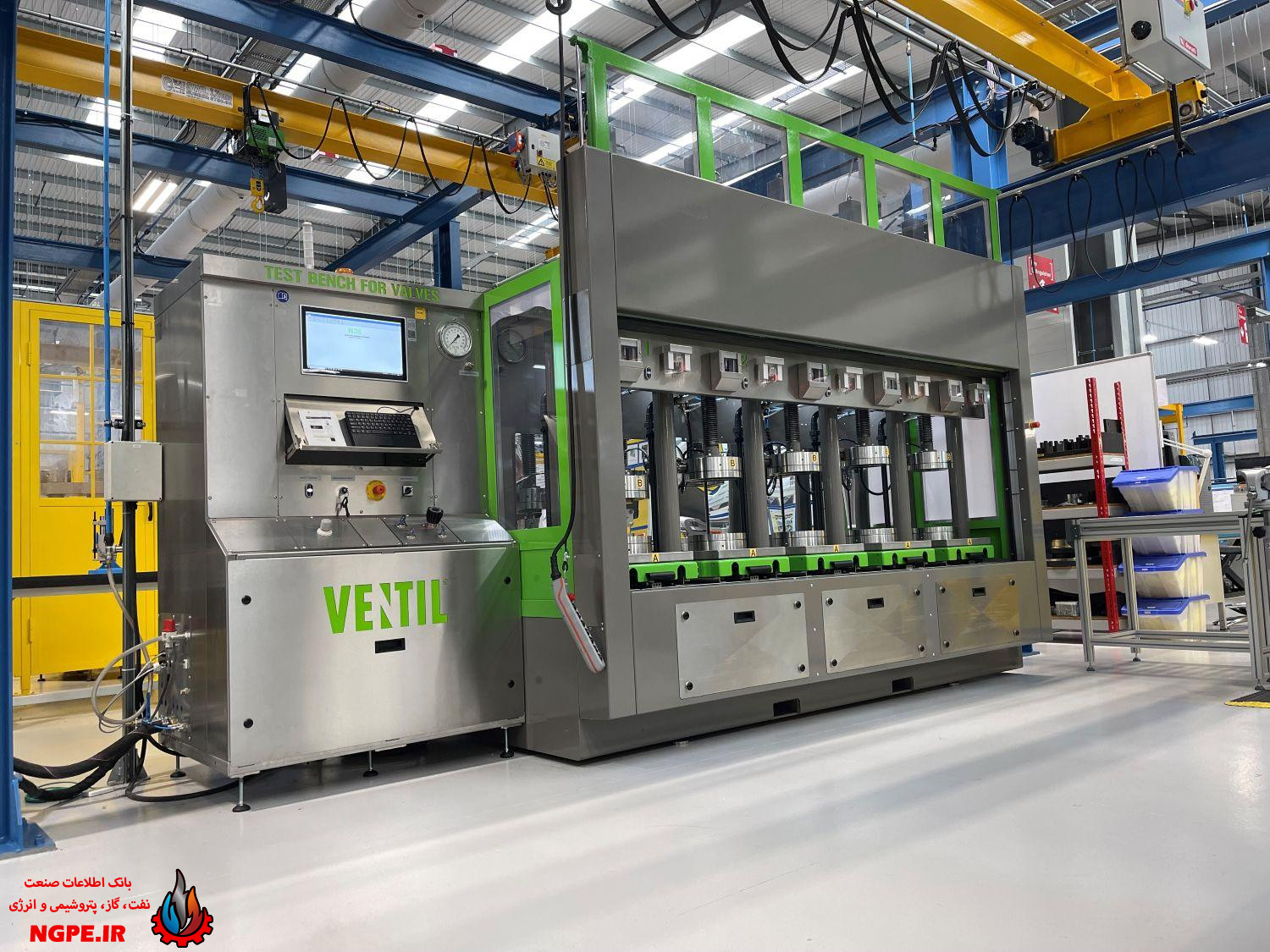

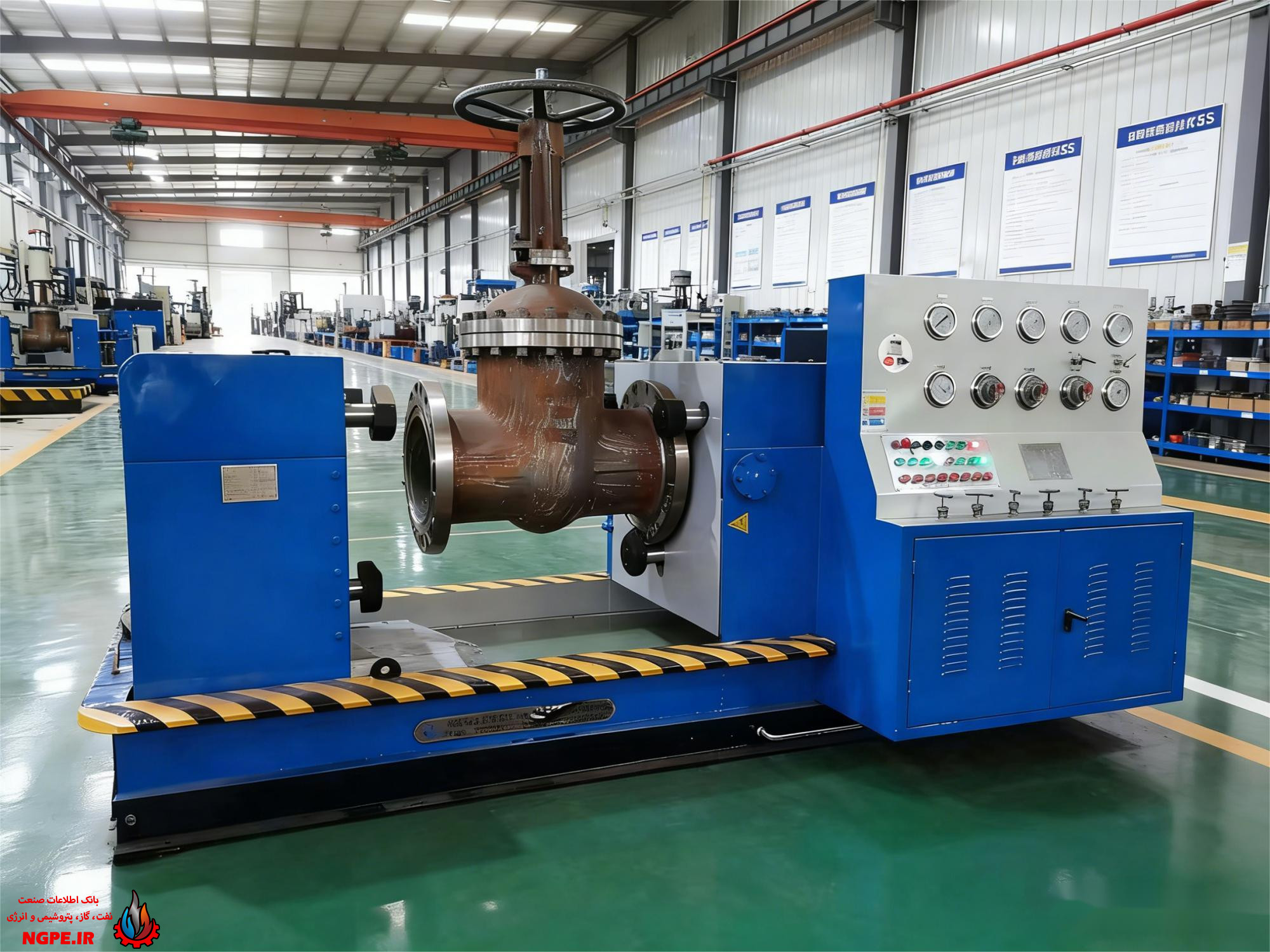

۱. Valve Test Bench
یکی از اصلیترین تجهیزات هر Valve Shop، Valve Test Bench است.
این دستگاه برای نصب شیر و انجام تستهای فشار و نشتی مورد استفاده قرار میگیرد. یک Test Bench مناسب باید بر اساس محدوده سایز، کلاس فشاری و نوع شیرهای موجود در پالایشگاه یا پتروشیمی انتخاب شود.
از قابلیتهای مورد نیاز Test Bench میتوان به موارد زیر اشاره کرد:
- تست Shell
- تست Seat
- تست Low Pressure
- تست High Pressure
- تست Backseat در شیرهای دارای این قابلیت
- تست شیرهای مختلف با سایزهای متفاوت
- ثبت فشار تست
- کنترل و تخلیه فشار
در API 598 انواع تستهایی مانند Shell، Backseat، Low-Pressure Closure و High-Pressure Closure پیشبینی شده است؛ بنابراین Test Bench باید متناسب با تستهای مورد نیاز طراحی شود.
۲. پمپ تست هیدرواستاتیک
برای انجام تست هیدرواستاتیک، استفاده از Hydrostatic Test Pump ضروری است.
اجزای این سیستم میتواند شامل موارد زیر باشد:
- پمپ فشار بالا
- مخزن آب
- Manifold
- شیرهای کنترلی
- شیلنگ و اتصالات فشار بالا
- Pressure Gauge
- شیر اطمینان
- سیستم تخلیه
- خطوط انتقال سیال تست
ظرفیت پمپ باید بر اساس حداکثر فشار تست موردنیاز شیرهای کارگاه انتخاب شود.
۳. سیستم تست پنوماتیک
در بعضی کاربردها انجام تست با هوا یا گاز نیز مورد نیاز است.
تجهیزات این بخش شامل:
- Air Compressor
- Air Receiver
- Pressure Regulator
- Pressure Gauge
- Manifold
- High Pressure Hose
- سیستم ایزوله و تخلیه فشار
است.
تست پنوماتیک به دلیل انرژی ذخیرهشده در گاز فشرده، نیازمند طراحی ایمن، محفظه یا حفاظ مناسب و دستورالعمل عملیاتی مشخص است.
۴. Safety Valve Test Bench
اگر Valve Shop قرار است تعمیر و تست Safety Valve و Pressure Relief Valve را انجام دهد، وجود Test Bench اختصاصی برای این شیرها اهمیت زیادی دارد.
این سیستم میتواند برای بررسی مواردی مانند:
- Set Pressure
- Seat Tightness
- Blowdown
- عملکرد شیر
مورد استفاده قرار گیرد.
استاندارد API 527 به روش تعیین Tightness یا نشتی نشیمنگاه شیرهای Pressure Relief میپردازد.
۵. Valve Lapping Machine
یکی از عملیات مهم تعمیر شیر، بازسازی سطوح آببندی است.
Valve Lapping Machine برای ایجاد سطح تماس دقیق و مناسب بین اجزای آببندی مانند Seat و Disc یا Gate استفاده میشود.
وجود دستگاه لپینگ مناسب میتواند کیفیت تعمیر و عملکرد نهایی شیر را به میزان قابل توجهی افزایش دهد.
۶. Valve Grinding Machine
در صورتی که سطح آببندی شیر آسیبدیده باشد، ممکن است ابتدا نیاز به Grinding و سپس Lapping وجود داشته باشد.
تجهیزات Grinding میتوانند شامل:
- Portable Valve Grinder
- Stationary Grinder
- Grinding Tools
- Grinding Wheels
- Accessories
باشند.
دستگاههای پرتابل برای برخی تعمیرات در محل نیز کاربرد دارند.
۷. ماشین تراش
وجود Lathe Machine در Valve Shop برای انجام بسیاری از عملیات ماشینکاری مفید است.
از کاربردهای ماشین تراش میتوان به موارد زیر اشاره کرد:
- تعمیر و اصلاح Stem
- ماشینکاری بوش
- اصلاح قطعات استوانهای
- تعمیر رزوه
- ساخت قطعات یدکی
- اصلاح سطوح ماشینکاری
در کارگاههای بزرگ و پیشرفته، استفاده از CNC Lathe نیز میتواند دقت و ظرفیت ماشینکاری را افزایش دهد.
۸. دستگاه فرز و دریل
برای عملیات ماشینکاری عمومی، تجهیزات زیر نیز مورد نیاز هستند:
- Milling Machine
- Drill Press
- Magnetic Drill
- Bench Drill
- Portable Grinder
این تجهیزات برای تعمیر و اصلاح قطعات مختلف Valve مورد استفاده قرار میگیرند.
۹. Hydraulic Press
پرس هیدرولیک برای عملیات مختلف تعمیراتی مانند خارج کردن یا نصب بعضی قطعات، بوشها و اجزای تحت فشار کاربرد دارد.
ظرفیت پرس باید متناسب با بزرگترین قطعاتی که در Valve Shop تعمیر میشوند تعیین شود.
۱۰. تجهیزات دمونتاژ و مونتاژ
برای باز و بسته کردن شیرهای صنعتی، به مجموعهای از ابزارهای دستی و مکانیکی نیاز است.
مهمترین آنها عبارتاند از:
- Hydraulic Torque Wrench
- Pneumatic Impact Wrench
- Manual Torque Wrench
- Torque Multiplier
- Hydraulic Puller
- Mechanical Puller
- Valve Spreader
- Hydraulic Jack
- Heavy Duty Vice
- Special Valve Tools
استفاده از ابزار مناسب باعث کاهش آسیب به قطعات و افزایش ایمنی عملیات تعمیر میشود.
۱۱. جرثقیل سقفی و تجهیزات جابهجایی
برخی شیرهای مورد استفاده در پالایشگاهها و پتروشیمیها وزن بسیار زیادی دارند. بنابراین Valve Shop باید به تجهیزات مناسب جابهجایی مجهز باشد.
مهمترین تجهیزات عبارتاند از:
- Overhead Crane
- Electric Hoist
- Chain Block
- Gantry Crane
- Jib Crane
- Hydraulic Lifting Equipment
- Slings
- Shackles
ظرفیت جرثقیل باید بر اساس وزن سنگینترین Valve و تجهیزات موجود در کارگاه تعیین شود.
در کارگاههای صنعتی بزرگ، ترکیب جرثقیل سقفی، ماشینکاری، Test Bench و بخش تست و کالیبراسیون یک ساختار رایج برای تعمیر و تست تجهیزات است.
۱۲. تجهیزات شستوشو و تمیزکاری
بعد از دمونتاژ Valve، قطعات باید بهخوبی تمیز شوند تا عملیات بازرسی و تعمیر با دقت انجام شود.
تجهیزات مورد نیاز میتواند شامل:
- Parts Washer
- Pressure Washer
- Cleaning Tank
- Industrial Vacuum
- Air Blow Gun
- Ultrasonic Cleaner
- Solvent Cleaning Equipment
باشد.
نوع سیستم شستوشو باید بر اساس نوع آلودگی، سیال فرآیندی و جنس قطعات انتخاب شود.
۱۳. تجهیزات بازرسی و اندازهگیری
بخش Inspection یکی از قسمتهای مهم Valve Shop است.
تجهیزات اندازهگیری عمومی شامل:
- Vernier Caliper
- Micrometer
- Dial Indicator
- Height Gauge
- Bore Gauge
- Feeler Gauge
- Thread Gauge
- Pressure Gauge
- Torque Measurement Equipment
- Surface Roughness Tester
است.
در صورت نیاز به بازرسیهای تخصصیتر، میتوان تجهیزات NDT نیز در نظر گرفت:
- Ultrasonic Testing یا UT
- Magnetic Particle Testing یا MT
- Liquid Penetrant Testing یا PT
- Positive Material Identification یا PMI
البته نوع و سطح بازرسی NDT باید بر اساس مشخصات فنی پروژه و الزامات کارفرما تعیین شود.
۱۴. تجهیزات تعمیر و تعویض Packing و Gasket
در تعمیر بسیاری از شیرها، Packing و Gasket باید تعویض شوند.
بنابراین تجهیزاتی مانند:
- Packing Extractor
- Packing Cutter
- Gasket Cutter
- Seal Installation Tools
- Gasket Tools
برای Valve Shop کاربرد دارند.
۱۵. تجهیزات جوشکاری و تعمیر سطوح
در برخی تعمیرات اساسی ممکن است قسمتهایی از Valve نیازمند تعمیر جوشی، Hard Facing یا Weld Overlay باشند.
تجهیزات این بخش میتواند شامل:
- TIG Welding Machine
- MIG/MAG Welding Machine
- Welding Positioner
- Welding Accessories
- Preheating Equipment
- Welding Inspection Tools
باشد.
نوع فرآیند جوشکاری باید بر اساس متریال، روش تعمیر تأییدشده و الزامات مهندسی انجام شود.
۱۶. تجهیزات هوای فشرده
هوای فشرده در Valve Shop برای ابزارهای پنوماتیک، تمیزکاری و بعضی تستها مورد استفاده قرار میگیرد.
سیستم هوای فشرده معمولاً شامل:
- Air Compressor
- Air Receiver
- Air Dryer
- Air Filter
- Pressure Regulator
- FRL Unit
- Air Distribution Network
است.
۱۷. تجهیزات رنگ و آمادهسازی سطح
در صورت انجام عملیات رنگآمیزی در داخل کارگاه، تجهیزات زیر مورد نیاز خواهند بود:
- Sand Blasting Equipment
- Abrasive Blasting Cabinet
- Airless Paint Sprayer
- Paint Booth
- Paint Mixing Equipment
- DFT Gauge
محل رنگآمیزی باید از بخشهای تمیز تعمیر و مونتاژ جدا باشد.
۱۸. میز کار و تجهیزات عمومی کارگاهی
تجهیزات عمومی نیز بخش جداییناپذیر Valve Shop هستند.
برخی موارد عبارتاند از:
- Heavy Duty Work Bench
- Tool Cabinet
- Tool Box
- Bench Vice
- Hand Tools
- Socket Set
- Spanner Set
- Screwdriver Set
- Allen Key
- Pipe Wrench
- Torque Wrench
- Hydraulic Jack
دستهبندی صحیح ابزارها باعث کاهش زمان تعمیر و افزایش بهرهوری کارگاه میشود.
سیستم ثبت اطلاعات و گزارش تست Valve
یک Valve Shop حرفهای باید علاوه بر تجهیزات مکانیکی، سیستم مناسبی برای ثبت اطلاعات داشته باشد.
برای هر شیر بهتر است اطلاعات زیر ثبت شود:
- Tag Number
- Valve Type
- Size
- Pressure Class
- Manufacturer
- Serial Number
- Service
- تاریخ ورود به کارگاه
- شرح عیب
- قطعات تعویضشده
- عملیات تعمیر
- فشار تست
- نتیجه تست
- تاریخ تست
- نام بازرس
- وضعیت نهایی
این اطلاعات میتواند بهصورت نرمافزاری یا در قالب سیستم مدیریت تعمیرات و نگهداری ثبت شود.
چیدمان پیشنهادی Valve Shop
برای افزایش بهرهوری، بهتر است مسیر حرکت شیر در کارگاه مشخص باشد:
Receiving → Cleaning → Disassembly → Inspection → Machining → Grinding/Lapping → Assembly → Testing → Painting → Final Inspection → Storage
بر این اساس میتوان Valve Shop را به بخشهای زیر تقسیم کرد:
- محل دریافت شیر
- محل شستوشو
- بخش دمونتاژ
- بخش بازرسی
- بخش ماشینکاری
- بخش Grinding و Lapping
- بخش مونتاژ
- بخش تست شیر
- بخش تست Safety Valve
- بخش رنگآمیزی
- انبار قطعات یدکی
- محل نگهداری شیرهای تعمیرشده
الزامات ایمنی در Valve Shop
ایمنی در Valve Shop اهمیت ویژهای دارد، زیرا عملیات تست ممکن است با فشارهای بالا انجام شود.
مهمترین موارد ایمنی عبارتاند از:
- طراحی مناسب Test Bench
- استفاده از حفاظ مناسب
- کنترل دسترسی هنگام تست
- استفاده از Pressure Gaugeهای کالیبره
- استفاده از شیرهای اطمینان مناسب
- تخلیه کامل فشار قبل از باز کردن شیر
- بازرسی دورهای شیلنگها و اتصالات
- استفاده از PPE مناسب
- جداسازی محل تست از محل تعمیر
- اجرای دستورالعملهای Lockout/Tagout
- آموزش کارکنان
- ثبت و مستندسازی تستها
تجهیزات تست نباید نیروهای خارجی نامناسبی به شیر وارد کنند که بر آببندی بدنه یا سیت اثر بگذارد؛ این موضوع در الزامات تست API 598 نیز مورد توجه قرار گرفته است.
استانداردهای مهم در Valve Shop
بسته به نوع شیر و پروژه، استانداردهای مختلفی میتوانند در طراحی، تعمیر و تست Valve Shop مورد استفاده قرار گیرند.
برخی استانداردهای مهم عبارتاند از:
- API 598: Valve Inspection and Testing
- API 527: Seat Tightness of Pressure Relief Valves
- API 520: Sizing, Selection and Installation of Pressure-Relieving Devices
- ASME B16.34: Valves – Flanged, Threaded and Welding End
- استانداردهای اختصاصی سازنده Valve
- استانداردها و مشخصات فنی کارفرما
API در فهرست استانداردهای خود، API 598 و API 527 را بهترتیب برای بازرسی و تست شیرها و Tightness شیرهای Pressure Relief معرفی کرده است.
تجهیزات ضروری و تجهیزات پیشرفته Valve Shop
همه تجهیزات لازم نیست از روز اول خریداری شوند. برای یک پروژه اقتصادی میتوان تجهیزات را به دو گروه تقسیم کرد.
تجهیزات ضروری
- Valve Test Bench
- Hydrostatic Test Pump
- Pneumatic Test System
- Safety Valve Test Bench
- Valve Lapping Machine
- Valve Grinding Machine
- Lathe Machine
- Drill Press
- Hydraulic Press
- Overhead Crane
- Torque Tools
- Inspection Tools
- Air Compressor
- Cleaning Equipment
- Work Bench و ابزارهای دستی
تجهیزات پیشرفته
- CNC Lathe
- Automated Valve Test Bench
- Digital Test Recording System
- Automated Lapping System
- Welding Automation
- Advanced NDT Equipment
- PMI Equipment
- Ultrasonic Cleaning System
- Automated Painting System
- Valve Management Software
چگونه ظرفیت Valve Shop را تعیین کنیم؟
یکی از مهمترین مراحل پیش از خرید تجهیزات، تعیین ظرفیت واقعی کارگاه است.
برای این منظور باید مشخص شود:
تعداد شیرهای قابل تعمیر در سال × میانگین زمان تعمیر هر شیر = ظرفیت کاری موردنیاز
همچنین باید مشخص شود چه تعداد از شیرها:
- Gate هستند
- Globe هستند
- Ball هستند
- Butterfly هستند
- Check هستند
- Control هستند
- Safety/Relief هستند
و در چه سایز و کلاس فشاری قرار دارند.
بهعنوان مثال، Valve Shopی که عمدتاً شیرهای کوچک کلاس 150 و 300 تعمیر میکند، به تجهیزات بسیار متفاوتی نسبت به کارگاهی نیاز دارد که شیرهای بزرگ Class 900، 1500 یا 2500 را تعمیر میکند.
بنابراین خرید Test Bench یا جرثقیل بدون بررسی ظرفیت واقعی میتواند باعث افزایش هزینه سرمایهگذاری یا ایجاد محدودیت عملیاتی شود.
جمعبندی
راهاندازی یک Valve Shop در پالایشگاه و پتروشیمی نیازمند مجموعهای از تجهیزات تست، تعمیر، ماشینکاری، بازرسی، جابهجایی و ایمنی است.
در میان تجهیزات مختلف، Valve Test Bench، پمپ تست هیدرواستاتیک، Safety Valve Test Bench، دستگاههای Grinding و Lapping، ماشین تراش، تجهیزات دمونتاژ و مونتاژ، جرثقیل سقفی، تجهیزات بازرسی و سیستم هوای فشرده از مهمترین تجهیزات این کارگاه محسوب میشوند.
با این حال، انتخاب تجهیزات نباید صرفاً بر اساس یک فهرست عمومی انجام شود. نوع و تعداد شیرها، سایز، کلاس فشاری، فشار تست، نوع سیالات، ظرفیت تعمیرات سالانه و استانداردهای مورد نیاز پروژه باید در طراحی نهایی Valve Shop لحاظ شوند.
یک Valve Shop استاندارد زمانی بیشترین کارایی را خواهد داشت که علاوه بر تجهیزات مکانیکی، دارای فرآیند مشخص برای پذیرش، شناسایی، تعمیر، تست، بازرسی، مستندسازی و تحویل شیرآلات باشد.
