فرآیند کلاوس چیست و چه کاربردی دارد؟
فرآیند کلاوس (Claus Process) یکی از مهمترین فرآیندهای مورد استفاده در پالایشگاههای نفت و واحدهای فرآورش گاز طبیعی است که برای بازیابی گوگرد از گازهای حاوی سولفید هیدروژن (H₂S) به کار میرود. این فرآیند نقش بسیار مهمی در کاهش آلایندههای گوگردی، تولید گوگرد عنصری و رعایت الزامات زیستمحیطی در صنایع نفت و گاز دارد.
گازهای اسیدی حاصل از فرآیندهای مختلف پالایشگاهی معمولاً حاوی مقادیر قابلتوجهی سولفید هیدروژن هستند. از آنجا که H₂S گازی بسیار سمی و خورنده است، نمیتوان آن را مستقیماً وارد اتمسفر کرد. فرآیند کلاوس با تبدیل H₂S به گوگرد عنصری (Elemental Sulfur)، هم امکان بازیابی یک محصول ارزشمند را فراهم میکند و هم میزان انتشار ترکیبات گوگردی را کاهش میدهد.

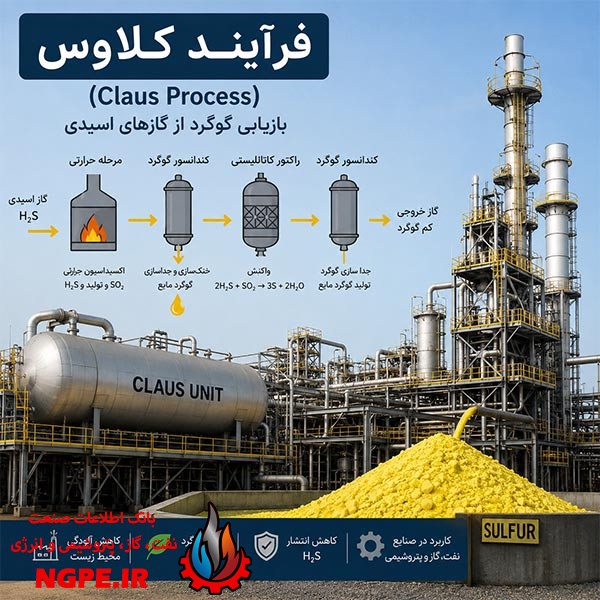

فرآیند کلاوس یک روش صنعتی برای تبدیل سولفید هیدروژن موجود در گاز اسیدی به گوگرد عنصری است. این فرآیند معمولاً از دو بخش اصلی تشکیل میشود:
- بخش حرارتی (Thermal Stage)
- بخش کاتالیستی (Catalytic Stage)
در بخش حرارتی، بخشی از H₂S با اکسیژن واکنش داده و دیاکسید گوگرد (SO₂) تولید میکند. سپس SO₂ تولیدشده با H₂S باقیمانده واکنش داده و گوگرد عنصری تشکیل میشود.
واکنش کلی فرآیند را میتوان به صورت زیر نمایش داد:
2H₂S + SO₂ → 3S + 2H₂O
این واکنش اساس فرآیند کلاوس را تشکیل میدهد.
چرا فرآیند کلاوس در پالایشگاهها اهمیت دارد؟
در پالایشگاههای نفت و واحدهای فرآورش گاز، گازهای اسیدی در فرآیندهایی مانند شیرینسازی گاز، واحدهای آمین و برخی فرآیندهای پالایشی تولید میشوند. بخش قابلتوجهی از این گازها حاوی H₂S است.
سولفید هیدروژن علاوه بر سمیت بالا، دارای بوی بسیار نامطبوع و خاصیت خورندگی است. انتشار آن در محیط زیست میتواند خطرات جدی برای انسان و محیط زیست ایجاد کند.
به همین دلیل، گاز اسیدی معمولاً به واحد بازیابی گوگرد یا Sulfur Recovery Unit (SRU) ارسال میشود. فرآیند کلاوس یکی از رایجترین فناوریها در این واحدها محسوب میشود.

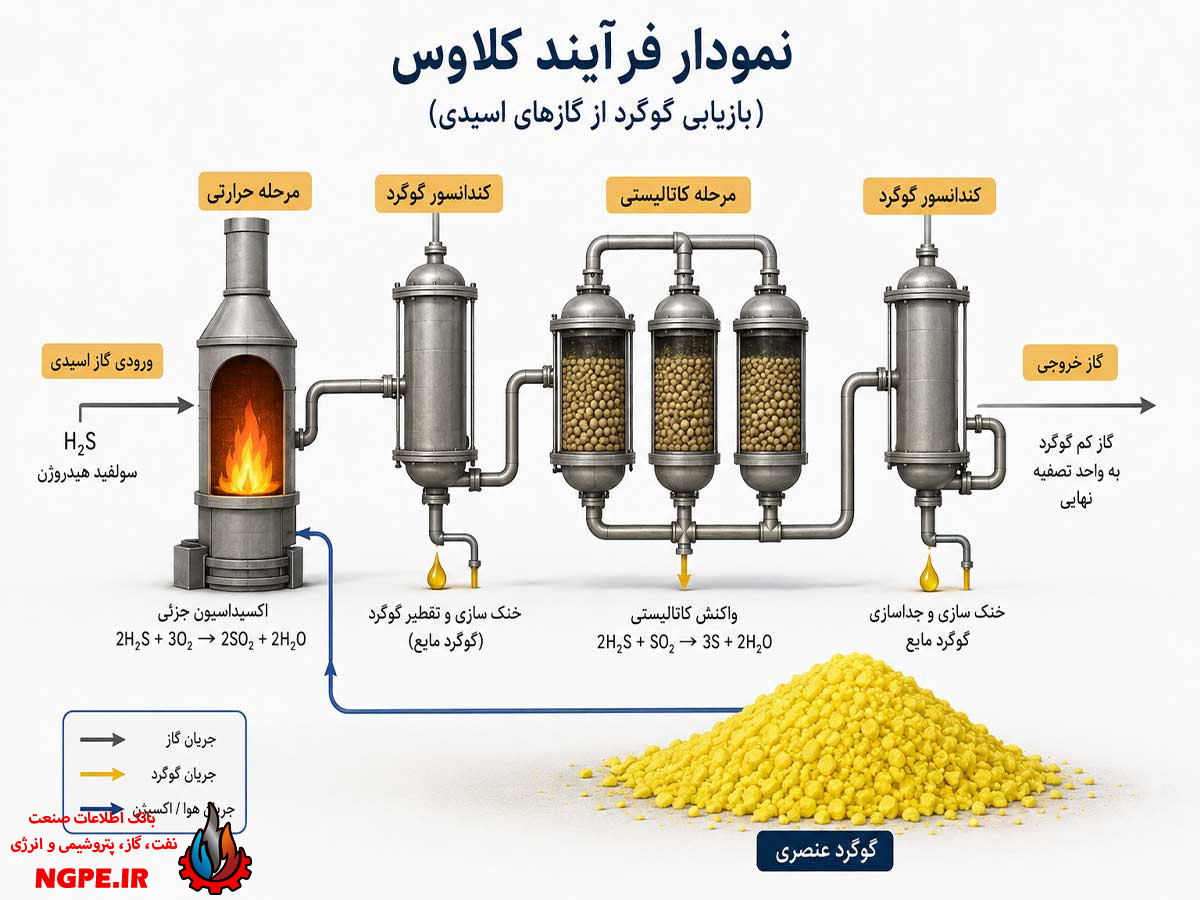

مراحل انجام فرآیند کلاوس
۱. ورود گاز اسیدی
ابتدا گاز اسیدی که عمدتاً شامل H₂S و بخار آب و سایر ترکیبات است، وارد واحد کلاوس میشود. ترکیب گاز ورودی به نوع خوراک و فرآیندهای بالادستی پالایشگاه بستگی دارد.
۲. مرحله حرارتی
در مرحله حرارتی، بخشی از H₂S در یک کوره واکنش یا Reaction Furnace با اکسیژن واکنش داده و به SO₂ تبدیل میشود.
واکنش اصلی به شکل زیر است:
2H₂S + 3O₂ → 2SO₂ + 2H₂O
در این مرحله دمای بسیار بالایی ایجاد میشود و بخشی از گوگرد نیز به صورت مستقیم تشکیل میشود.
کنترل نسبت H₂S به SO₂ در این مرحله اهمیت بسیار زیادی دارد؛ زیرا برای عملکرد مناسب مراحل کاتالیستی باید نسبت مناسبی از این دو ترکیب وجود داشته باشد.
۳. بازیابی گوگرد در کندانسور
گاز داغ خروجی از کوره وارد Sulfur Condenser یا کندانسور گوگرد میشود. در این بخش، گازها خنک شده و گوگرد تولیدشده به صورت مایع از جریان گاز جدا میشود.
گوگرد مایع جمعآوریشده معمولاً به مخزن ذخیره گوگرد منتقل میشود.
۴. مرحله کاتالیستی
گاز باقیمانده پس از مرحله حرارتی هنوز حاوی H₂S و SO₂ است. این جریان پس از گرم شدن مجدد وارد راکتورهای کاتالیستی میشود.
در این راکتورها، واکنش کلاوس روی بستر کاتالیست انجام شده و H₂S و SO₂ با یکدیگر واکنش میدهند و گوگرد بیشتری تولید میکنند.
به طور معمول چند مرحله کاتالیستی پشت سر هم استفاده میشود تا میزان بازیابی گوگرد افزایش پیدا کند.
۵. خنکسازی و جداسازی گوگرد
پس از هر مرحله کاتالیستی، جریان گاز وارد کندانسور میشود. در این قسمت گوگرد تشکیلشده متراکم شده و به صورت مایع جدا میشود.
سپس گاز برای مرحله کاتالیستی بعدی مجدداً گرم میشود.
این چرخه چند بار تکرار میشود تا بیشترین مقدار ممکن از گوگرد موجود در گاز اسیدی بازیابی شود.
اجزای اصلی واحد کلاوس
یک واحد بازیابی گوگرد مبتنی بر فرآیند کلاوس معمولاً شامل تجهیزات مختلفی است که مهمترین آنها عبارتاند از:
- کوره واکنش (Reaction Furnace)
- مشعل کلاوس (Claus Burner)
- بویلر بازیاب حرارت (Waste Heat Boiler)
- کندانسورهای گوگرد (Sulfur Condensers)
- راکتورهای کاتالیستی (Catalytic Reactors)
- هیترهای گاز فرآیندی (Process Gas Heaters)
- مخزن جمعآوری گوگرد مایع
- سیستم انتقال گوگرد
- سیستمهای پایش و کنترل گازهای خروجی
هر یک از این تجهیزات نقش مشخصی در تبدیل H₂S به گوگرد و افزایش راندمان بازیابی دارند.
کاتالیستهای مورد استفاده در فرآیند کلاوس
در بخش کاتالیستی فرآیند کلاوس از کاتالیستهایی استفاده میشود که واکنش بین H₂S و SO₂ را تسهیل میکنند.
یکی از متداولترین کاتالیستها، آلومینای فعال (Activated Alumina) است. در برخی واحدها نیز از کاتالیستهای مبتنی بر تیتانیا (Titania) استفاده میشود.
انتخاب نوع کاتالیست به عواملی مانند ترکیب خوراک، شرایط عملیاتی، میزان مورد انتظار بازیابی گوگرد و طراحی واحد بستگی دارد.
راندمان فرآیند کلاوس
یکی از اهداف اصلی واحد کلاوس، افزایش میزان بازیابی گوگرد و کاهش H₂S و سایر ترکیبات گوگردی موجود در گاز خروجی است.
یک واحد کلاوس معمولی میتواند بخش عمدهای از گوگرد موجود در خوراک را بازیابی کند. با این حال، برای دستیابی به استانداردهای سختگیرانه زیستمحیطی، معمولاً واحدهای تکمیلی مانند Tail Gas Treatment Unit (TGTU) نیز در کنار واحد کلاوس مورد استفاده قرار میگیرند.
این واحدها گاز خروجی از فرآیند کلاوس را بیشتر تصفیه میکنند و میزان ترکیبات گوگردی باقیمانده را کاهش میدهند.
کاربردهای فرآیند کلاوس
مهمترین کاربردهای فرآیند کلاوس عبارتاند از:
۱. پالایشگاههای نفت
در پالایشگاهها، گازهای اسیدی حاصل از فرآیندهای مختلف به واحد بازیابی گوگرد ارسال میشوند. فرآیند کلاوس برای بازیابی گوگرد از این گازها استفاده میشود.
۲. صنایع گاز طبیعی
در واحدهای فرآورش گاز طبیعی، برای حذف H₂S از گاز ترش از فرآیندهای شیرینسازی استفاده میشود. H₂S جداشده در بسیاری از موارد به واحد کلاوس ارسال شده و به گوگرد تبدیل میشود.
۳. صنایع پتروشیمی
برخی واحدهای پتروشیمی نیز گازهای حاوی ترکیبات گوگردی تولید میکنند و میتوانند از فناوریهای بازیابی گوگرد برای کاهش آلایندهها و تولید گوگرد استفاده کنند.
۴. کاهش آلودگی هوا
یکی از مهمترین کاربردهای فرآیند کلاوس، جلوگیری از انتشار مستقیم H₂S و ترکیبات گوگردی به محیط زیست است.
۵. تولید گوگرد عنصری
گوگرد تولیدشده در این فرآیند یک محصول قابل استفاده صنعتی است و میتواند در صنایع مختلف، بهویژه تولید اسید سولفوریک، کودهای شیمیایی و برخی فرآیندهای شیمیایی مورد استفاده قرار گیرد.
مزایای فرآیند کلاوس
فرآیند کلاوس به دلیل قابلیت بالا در بازیابی گوگرد، یکی از فناوریهای مهم در صنایع نفت و گاز محسوب میشود.
مهمترین مزایای آن عبارتاند از:
- بازیابی گوگرد از گازهای اسیدی
- کاهش انتشار H₂S
- کاهش آلودگیهای گوگردی
- تولید گوگرد به عنوان محصول جانبی ارزشمند
- قابلیت استفاده در پالایشگاهها و واحدهای گاز
- امکان ترکیب با واحدهای تصفیه گاز خروجی
- فناوری صنعتی شناختهشده و قابل اعتماد
محدودیتها و چالشهای فرآیند کلاوس
با وجود مزایای متعدد، طراحی و بهرهبرداری از واحد کلاوس با چالشهایی نیز همراه است.
کنترل دقیق نسبت H₂S به SO₂، کنترل دمای کوره و راکتورها، جلوگیری از خوردگی، مدیریت گوگرد مایع و حفظ فعالیت کاتالیست از جمله موارد مهم در بهرهبرداری از این واحد هستند.
همچنین در صورت وجود ترکیبات نامطلوب مانند هیدروکربنها، آمونیاک یا برخی ناخالصیها در خوراک، ممکن است عملکرد کوره و کاتالیست تحت تأثیر قرار گیرد.
تفاوت فرآیند کلاوس با واحد تصفیه گاز
فرآیند کلاوس با فرآیند شیرینسازی گاز تفاوت دارد.
در واحد شیرینسازی، هدف اصلی جدا کردن H₂S از گاز طبیعی یا گاز فرآیندی است؛ در حالی که در واحد کلاوس، H₂S جداشده به عنوان خوراک دریافت شده و به گوگرد عنصری تبدیل میشود.
به همین دلیل این دو فرآیند معمولاً مکمل یکدیگر هستند. برای مثال، در یک پالایشگاه ممکن است ابتدا H₂S در واحد آمین از گاز جدا شود و سپس جریان غنی از H₂S به واحد بازیابی گوگرد کلاوس ارسال شود.
جمعبندی
فرآیند کلاوس یکی از مهمترین فناوریهای مورد استفاده برای بازیابی گوگرد از گازهای اسیدی در صنایع نفت، گاز و پتروشیمی است. در این فرآیند، سولفید هیدروژن از طریق یک مرحله حرارتی و چند مرحله کاتالیستی به گوگرد عنصری تبدیل میشود.
استفاده از فرآیند کلاوس علاوه بر تولید گوگرد به عنوان یک محصول صنعتی، باعث کاهش انتشار ترکیبات سمی و آلاینده گوگردی و افزایش ایمنی و سازگاری زیستمحیطی واحدهای پالایشگاهی و گازی میشود.
به همین دلیل، واحدهای بازیابی گوگرد مبتنی بر فرآیند کلاوس را میتوان یکی از بخشهای مهم و حیاتی بسیاری از پالایشگاهها، مجتمعهای گازی و صنایع پتروشیمی دانست.
