فلش درام چیست و چگونه کار میکند؟
فلش درام (Flash Drum) یا مخزن فلش (Flash Vessel) یکی از تجهیزات مهم در صنایع نفت، گاز، پتروشیمی و پالایشگاهها است که برای جداسازی فازهای گاز و مایع از یک جریان فرآیندی استفاده میشود. این تجهیز بر اساس کاهش فشار و ایجاد شرایط مناسب برای تبخیر بخشی از سیال، باعث جدا شدن ترکیبات سبکتر به صورت گاز از ترکیبات سنگینتر به صورت مایع میشود.
فلش درامها در بسیاری از واحدهای فرآیندی مانند واحدهای تقطیر، شیرینسازی گاز، تثبیت نفت، بازیابی هیدروکربنها و سیستمهای جداسازی مورد استفاده قرار میگیرند.
فلش درام یک مخزن تحت فشار است که خوراک مایع یا دوفازی وارد آن شده و در اثر افت فشار، کاهش دما یا تغییر شرایط عملیاتی، بخشی از مایع به بخار تبدیل میشود. سپس دو فاز گاز و مایع داخل مخزن از یکدیگر جدا میشوند.
به این فرآیند فلشینگ (Flashing) گفته میشود.
در یک فلش درام معمولاً:
- گاز یا بخار از قسمت بالایی مخزن خارج میشود.
- مایع از قسمت پایینی مخزن خارج میشود.
- خوراک از بخش ورودی وارد مخزن میشود.
- تجهیزات داخلی به جداسازی بهتر قطرات مایع از گاز کمک میکنند.
فلشینگ چگونه اتفاق میافتد؟
برای درک عملکرد فلش درام، باید مفهوم فلشینگ را در نظر گرفت.
هنگامی که یک سیال در فشار بالا قرار دارد و سپس فشار آن کاهش پیدا میکند، ممکن است بخشی از مایع دیگر در شرایط جدید نتواند به صورت مایع باقی بماند. در نتیجه بخشی از آن تبخیر شده و به فاز گاز تبدیل میشود.
برای مثال، اگر یک جریان هیدروکربنی با فشار بالا وارد فلش درام شود و فشار آن به مقدار پایینتری کاهش پیدا کند، ترکیبات سبکتر موجود در جریان میتوانند تبخیر شوند. در ادامه، گاز و مایع در داخل مخزن از یکدیگر جدا میشوند.

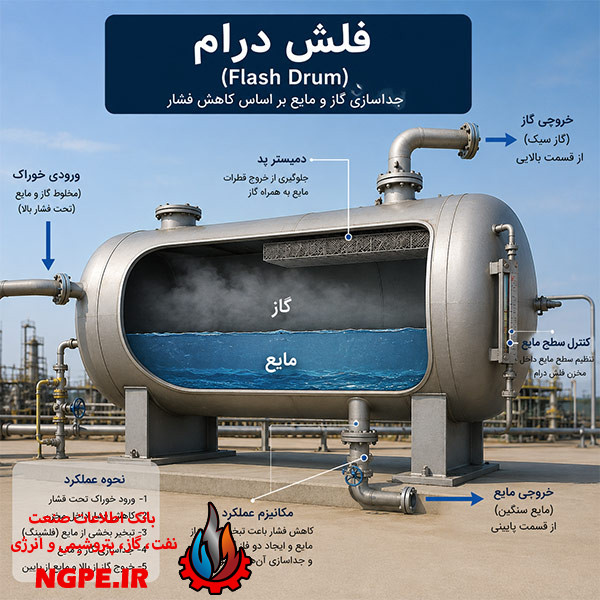

فلش درام چگونه کار میکند؟
عملکرد فلش درام را میتوان در چند مرحله توضیح داد:
۱. ورود خوراک
جریان فرآیندی از طریق خط ورودی وارد فلش درام میشود. خوراک ممکن است شامل یک فاز مایع یا ترکیبی از گاز و مایع باشد.
در بسیاری از طراحیها، خوراک پس از عبور از یک شیر کنترل فشار یا تجهیز مشابه وارد مخزن میشود. افت فشار ایجادشده میتواند باعث تبخیر بخشی از مایع شود.
۲. کاهش فشار و تشکیل فاز بخار
با کاهش فشار، بخشی از ترکیبات فرار موجود در خوراک تبخیر میشوند. در این مرحله، مخلوط دوفازی شامل گاز و مایع تشکیل میشود.
میزان تبخیر به عواملی مانند فشار، دما، ترکیب خوراک و خواص ترمودینامیکی سیال بستگی دارد.
۳. کاهش سرعت جریان
پس از ورود جریان به مخزن، سطح مقطع بزرگ فلش درام باعث کاهش سرعت سیال میشود. کاهش سرعت به قطرات مایع فرصت میدهد تا تحت تأثیر نیروی گرانش از جریان گاز جدا شوند.
۴. جداسازی گاز و مایع
گاز سبکتر به سمت قسمت بالایی مخزن حرکت میکند و مایع سنگینتر در قسمت پایین جمع میشود.
برای جلوگیری از خروج قطرات مایع همراه جریان گاز، در بخش بالایی برخی فلش درامها از دمیستر (Demister Pad) استفاده میشود.
۵. خروج جریانها
در نهایت، گاز از خروجی بالایی و مایع از خروجی پایینی فلش درام خارج میشود.
سطح مایع داخل مخزن نیز معمولاً توسط یک سیستم کنترل سطح تنظیم میشود تا عملکرد پایدار تجهیز حفظ شود.

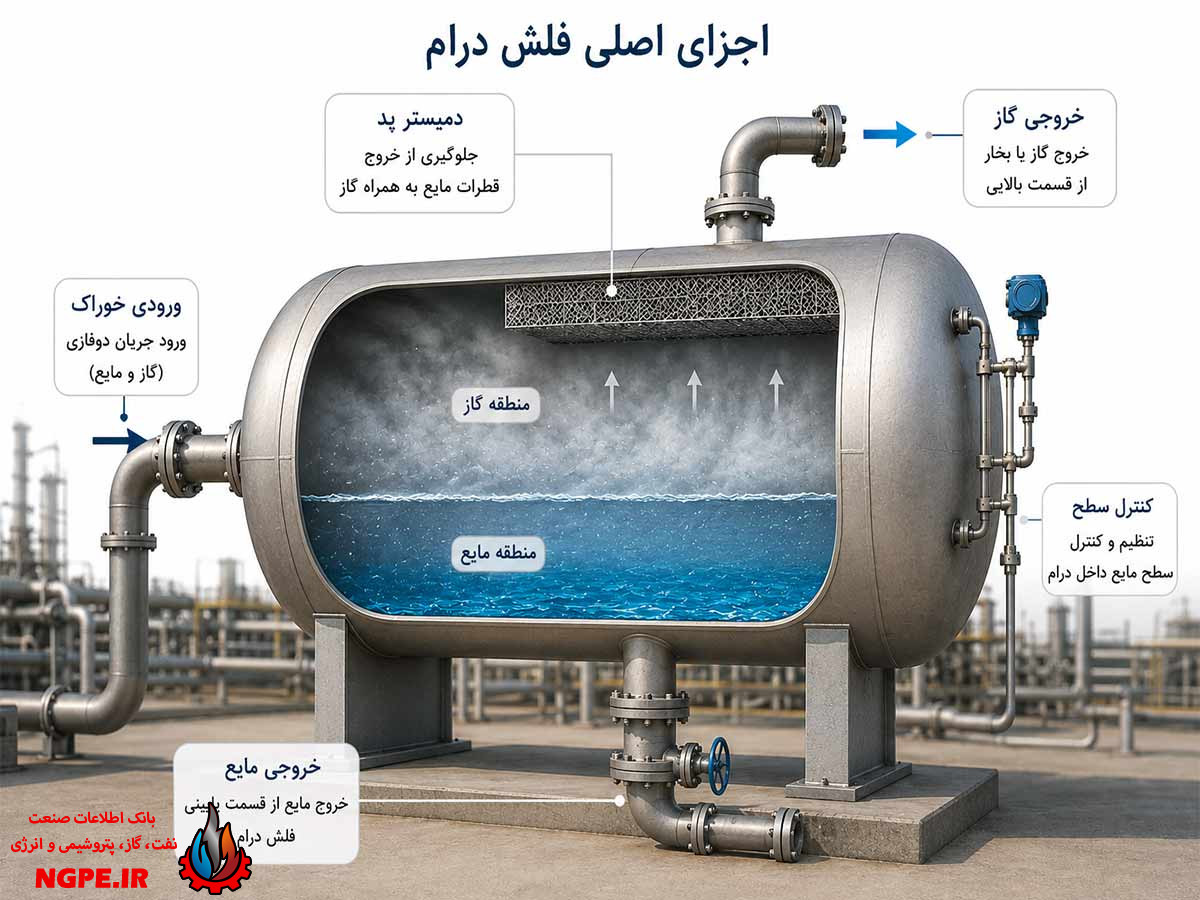

اجزای اصلی فلش درام
فلش درام از اجزای مختلفی تشکیل میشود که هرکدام وظیفه مشخصی دارند.
بدنه مخزن
بدنه اصلی فلش درام معمولاً به شکل استوانهای طراحی میشود و باید توانایی تحمل فشار و دمای عملیاتی را داشته باشد.
نازل ورودی
خوراک از طریق نازل ورودی وارد مخزن میشود. طراحی مناسب این قسمت برای کاهش آشفتگی جریان و جلوگیری از ورود مستقیم جریان با سرعت بالا به بخش جداسازی اهمیت دارد.
دیفلکتور یا صفحه برخورد
در برخی فلش درامها در مسیر ورودی از Inlet Deflector استفاده میشود. این قطعه انرژی جریان ورودی را کاهش داده و به توزیع بهتر جریان کمک میکند.
دمیستر پد
دمیستر پد در قسمت بالایی مخزن قرار میگیرد و وظیفه آن جدا کردن قطرات مایع همراه جریان گاز است.
خروجی گاز
گاز جداشده از قسمت بالایی مخزن خارج میشود و ممکن است به واحد دیگری مانند کمپرسور، سیستم سوخت گاز یا تجهیزات فرآیندی منتقل شود.
خروجی مایع
مایع جمعشده در پایین مخزن از طریق نازل خروجی خارج میشود.
سیستم کنترل سطح
برای کنترل سطح مایع داخل فلش درام از تجهیزات کنترلی مانند Level Controller و Level Control Valve استفاده میشود.
تجهیزات ایمنی
فلش درامها معمولاً به تجهیزات ایمنی مانند شیر اطمینان، سیستم تخلیه فشار و ابزار دقیق مناسب مجهز میشوند تا در برابر افزایش فشار از تجهیز محافظت شود.
انواع فلش درام
فلش درامها بر اساس جهت قرارگیری و کاربرد فرآیندی به انواع مختلفی تقسیم میشوند.
فلش درام عمودی
در این نوع، مخزن به صورت عمودی نصب میشود. فلش درام عمودی معمولاً برای شرایطی مناسب است که حجم مایع نسبتاً کم باشد و جداسازی گاز و مایع اهمیت بیشتری داشته باشد.
فلش درام افقی
در فلش درام افقی، مخزن به صورت افقی نصب میشود. این نوع تجهیز معمولاً برای جریانهایی با حجم مایع بیشتر مناسب است و میتواند فضای بیشتری برای جداسازی و جمعآوری مایع فراهم کند.
فلش درام دوفازی
این نوع برای جداسازی گاز و مایع استفاده میشود و یکی از رایجترین انواع فلش درام در صنایع نفت و گاز است.
فلش درام سهفازی
در برخی فرآیندها، علاوه بر گاز و هیدروکربن مایع، آب نیز وجود دارد. در این شرایط میتوان از Three-Phase Flash Drum برای جداسازی گاز، فاز هیدروکربنی و آب استفاده کرد.
کاربرد فلش درام در صنایع نفت و گاز
فلش درام یکی از تجهیزات پرکاربرد در واحدهای فرآیندی نفت و گاز است.
۱. پالایشگاههای نفت
در پالایشگاهها از فلش درام برای جداسازی بخارات سبک و مایعات هیدروکربنی در بخشهای مختلف فرآیندی استفاده میشود.
۲. واحدهای فرآورش گاز
در واحدهای گازی، فلش درام میتواند برای جدا کردن هیدروکربنهای مایع از جریان گاز مورد استفاده قرار گیرد.
۳. واحدهای شیرینسازی گاز
در برخی سیستمهای شیرینسازی، فلش درام برای جداسازی گازهای حلشده و هیدروکربنها از جریانهای مایع مانند محلول آمین استفاده میشود.
۴. تثبیت نفت خام
در فرآیند تثبیت نفت خام، ترکیبات سبک از نفت جدا میشوند. فلش درام میتواند به عنوان یکی از تجهیزات جداسازی در این فرآیند مورد استفاده قرار گیرد.
۵. واحدهای تقطیر
در برخی واحدهای تقطیر، فلش درام برای ایجاد تعادل بین فازهای مایع و بخار و جداسازی جریانهای فرآیندی به کار میرود.
۶. سیستمهای بازیابی هیدروکربن
در برخی فرآیندهای بازیابی، کاهش فشار باعث آزاد شدن هیدروکربنهای سبک شده و فلش درام وظیفه جداسازی این بخارات از مایع را بر عهده دارد.
تفاوت فلش درام با سپراتور
فلش درام و سپراتور هر دو برای جداسازی فازها استفاده میشوند، اما عملکرد آنها دقیقاً یکسان نیست.
سپراتور (Separator) معمولاً برای جداسازی فازهای موجود در یک جریان ورودی، مانند گاز و مایع، طراحی میشود؛ در حالی که در فلش درام کاهش فشار و ایجاد تعادل فازی نقش مهمی در تشکیل فاز بخار و مایع دارد.
به عبارت ساده، فلش درام علاوه بر جداسازی، از پدیده فلشینگ برای ایجاد شرایط مناسب جداسازی استفاده میکند.
پارامترهای مهم در طراحی فلش درام
طراحی مناسب فلش درام به عوامل مختلفی وابسته است. برخی از مهمترین پارامترها عبارتاند از:
- فشار عملیاتی
- دمای عملیاتی
- دبی خوراک
- ترکیب خوراک
- چگالی گاز و مایع
- ویسکوزیته مایع
- مقدار گاز تولیدشده
- زمان ماند مایع
- سرعت مجاز گاز
- میزان Carryover یا همراهبری قطرات مایع
- حجم مورد نیاز برای جمعآوری مایع
یکی از اهداف مهم طراحی، ایجاد زمان و فضای کافی برای جداسازی مؤثر دو فاز است.
مزایای استفاده از فلش درام
استفاده از فلش درام در واحدهای فرآیندی مزایای مختلفی دارد:
- جداسازی مؤثر گاز و مایع
- طراحی نسبتاً ساده
- قابلیت استفاده در فشارهای مختلف
- کاهش ورود مایع به تجهیزات پاییندست
- محافظت از کمپرسورها و تجهیزات حساس
- امکان کنترل سطح و فشار
- قابلیت استفاده در فرآیندهای مختلف نفت و گاز
- امکان جداسازی سه فاز در طراحیهای خاص
نکات مهم در بهرهبرداری از فلش درام
برای عملکرد مناسب فلش درام، کنترل فشار و سطح مایع اهمیت زیادی دارد. افزایش بیش از حد سطح مایع میتواند باعث کاهش فضای جداسازی گاز و افزایش احتمال همراهبری مایع شود.
از طرف دیگر، پایین آمدن بیش از حد سطح مایع ممکن است باعث ورود گاز به خط مایع و ایجاد مشکلات عملیاتی شود.
همچنین دمای عملیاتی باید در محدوده طراحی قرار داشته باشد و عملکرد تجهیزات داخلی مانند دمیستر نیز به صورت دورهای بررسی شود.
جمعبندی
یکی از تجهیزات مهم جداسازی در صنایع نفت، گاز و پتروشیمی است که با استفاده از کاهش فشار و ایجاد شرایط مناسب برای فلشینگ، گاز و مایع را از یکدیگر جدا میکند.
در این تجهیز، خوراک وارد مخزن شده، فشار آن کاهش مییابد و بخشی از ترکیبات فرار به فاز بخار تبدیل میشوند. سپس با کاهش سرعت جریان و استفاده از نیروی گرانش، گاز در قسمت بالایی و مایع در قسمت پایینی مخزن جمع میشوند.
به دلیل عملکرد ساده، کاربرد گسترده و نقش مهم در حفاظت از تجهیزات پاییندست، در بسیاری از واحدهای فرآیندی پالایشگاهها، مجتمعهای پتروشیمی و تأسیسات فرآورش گاز مورد استفاده قرار میگیرد.
