شیرینسازی گاز طبیعی چیست؟
بررسی فرآیند، روشها و تجهیزات
گاز طبیعی یکی از مهمترین منابع انرژی و خوراک صنایع پتروشیمی است؛ اما گاز استخراجشده از بسیاری از مخازن زیرزمینی بهصورت مستقیم قابل مصرف یا انتقال نیست. گاز خام ممکن است حاوی ترکیباتی مانند سولفید هیدروژن (H₂S)، دیاکسید کربن (CO₂)، بخار آب، نیتروژن و هیدروکربنهای سنگین باشد.
در میان این ترکیبات، سولفید هیدروژن و دیاکسید کربن اهمیت ویژهای دارند. سولفید هیدروژن مادهای سمی و خورنده است و دیاکسید کربن نیز میتواند ارزش حرارتی گاز را کاهش داده و در حضور آب، شرایط خوردگی را ایجاد کند.
به فرآیند حذف یا کاهش این ترکیبات از گاز طبیعی، شیرینسازی گاز (Natural Gas Sweetening) گفته میشود. این فرآیند یکی از مهمترین مراحل فرآورش گاز طبیعی در پالایشگاهها و تأسیسات نفت و گاز است.
شیرینسازی گاز طبیعی چیست؟
شیرینسازی گاز طبیعی مجموعهای از عملیات فرآیندی برای حذف ترکیبات اسیدی، بهویژه H₂S و CO₂، از گاز ترش است.
گازی که مقدار قابلتوجهی سولفید هیدروژن و سایر ترکیبات اسیدی دارد، اصطلاحاً گاز ترش (Sour Gas) نامیده میشود. پس از حذف این ترکیبات و رسیدن گاز به مشخصات مورد نیاز، گاز خروجی را گاز شیرین (Sweet Gas) مینامند.
هدف از شیرینسازی فقط بهبود کیفیت گاز محدود نمیشود؛ بلکه این فرآیند برای افزایش ایمنی، جلوگیری از خوردگی تجهیزات، کاهش مشکلات انتقال و آمادهسازی گاز برای مصرف نیز اهمیت دارد.
چرا گاز طبیعی باید شیرینسازی شود؟
گاز طبیعی خام ممکن است ترکیباتی داشته باشد که استفاده مستقیم از آن را با مشکلات مختلفی مواجه کند.
۱. حذف سولفید هیدروژن
H₂S یک گاز بسیار سمی و خورنده است. حتی در غلظتهای پایین نیز وجود آن میتواند از نظر ایمنی و عملیاتی اهمیت زیادی داشته باشد.
بنابراین در گازهای ترش، کنترل و حذف H₂S یکی از اولویتهای اصلی فرآورش است.
۲. کاهش دیاکسید کربن
CO₂ یک ترکیب غیرهیدروکربنی است که ارزش حرارتی گاز را کاهش میدهد. همچنین در حضور آب میتواند به تشکیل محیط خورنده کمک کند.
کاهش CO₂ باعث بهبود کیفیت گاز و فراهم شدن شرایط مناسب برای انتقال و مصرف میشود.
۳. جلوگیری از خوردگی
وجود H₂S، CO₂ و آب در سیستمهای فرآیندی و خطوط انتقال میتواند احتمال خوردگی را افزایش دهد. بنابراین شیرینسازی، در کنار نمزدایی و سایر روشهای کنترل خوردگی، نقش مهمی در افزایش عمر تجهیزات دارد.
۴. رعایت مشخصات گاز فروش
گاز طبیعی برای ورود به شبکه انتقال یا مصرف صنعتی باید مشخصات فنی مشخصی داشته باشد. مقدار ترکیبات اسیدی یکی از پارامترهای مهم در تعیین کیفیت گاز است.
گاز ترش و گاز شیرین چه تفاوتی دارند؟
تفاوت اصلی این دو نوع گاز در میزان ترکیبات اسیدی موجود در آنهاست.
| ویژگی | گاز ترش | گاز شیرین |
|---|---|---|
| H₂S | نسبتاً بالا یا قابلتوجه | کاهشیافته تا محدوده مجاز |
| CO₂ | ممکن است بالا باشد | کنترلشده |
| خوردگی | ریسک بالاتر | ریسک کمتر |
| ایمنی | نیازمند کنترل شدیدتر | مناسبتر برای انتقال و مصرف |
| قابلیت انتقال | نیازمند فرآورش | مناسبتر برای شبکه انتقال |
البته «شیرین» به این معنی نیست که تمام ناخالصیها حذف شدهاند؛ بلکه ترکیبات مورد نظر تا رسیدن به مشخصات تعیینشده کاهش پیدا میکنند.
روشهای شیرینسازی گاز طبیعی
روش انتخابی برای شیرینسازی به عواملی مانند ترکیب گاز، فشار و دما، دبی، میزان H₂S و CO₂، مشخصات محصول و شرایط اقتصادی بستگی دارد.
مهمترین روشها عبارتاند از:
- فرآیند آمین
- جذب با حلالهای فیزیکی
- جذب سطحی
- فرآیندهای غشایی
- روشهای ترکیبی
در پالایشگاههای گاز، فرآیند آمینی یکی از رایجترین روشهای حذف H₂S و CO₂ از گاز طبیعی است.
شیرینسازی گاز با آمین چگونه انجام میشود؟
در فرآیند آمینی، گاز ترش با یک محلول آمینی تماس داده میشود. آمین ترکیبات اسیدی موجود در گاز را جذب میکند و گاز خروجی از برج جذب، نسبت به خوراک، H₂S و CO₂ بسیار کمتری خواهد داشت.
فرآیند را میتوان در دو مرحله اصلی خلاصه کرد:
۱. جذب گازهای اسیدی
گاز ترش وارد برج جذب میشود و در تماس با محلول آمین قرار میگیرد. ترکیبات اسیدی توسط آمین جذب میشوند.
۲. احیای آمین
محلول آمین غنیشده از گازهای اسیدی، وارد واحد احیا میشود. با استفاده از حرارت، ترکیبات جذبشده از آمین جدا میشوند و آمین دوباره به مدار فرآیند بازمیگردد.
این چرخه بهصورت مداوم ادامه پیدا میکند.
برج جذب آمین چیست؟
برج جذب یا Amine Absorber یکی از تجهیزات اصلی واحد شیرینسازی است.
گاز ترش معمولاً از قسمت پایین برج وارد شده و محلول آمین از قسمت بالای برج وارد میشود. تماس بین دو جریان باعث انتقال H₂S و CO₂ از گاز به محلول آمین میشود.
در داخل برج ممکن است از سینیها یا پکینگها برای افزایش سطح تماس گاز و مایع استفاده شود.
گاز خروجی از قسمت بالای برج، گاز شیرینشده است و آمین غنی از قسمت پایین برج خارج میشود.
برج احیای آمین چیست؟
آمین غنیشده پس از خروج از برج جذب باید احیا شود تا دوباره قابلیت جذب ترکیبات اسیدی را پیدا کند.
برای این منظور، آمین غنی وارد برج احیا (Amine Regenerator) میشود.
حرارت مورد نیاز فرآیند معمولاً توسط ریبویلر (Reboiler) تأمین میشود. با افزایش دما، ترکیبات اسیدی از محلول آمین جدا میشوند.
آمین احیاشده مجدداً به برج جذب بازگردانده میشود.
تجهیزات اصلی واحد شیرینسازی گاز
یک واحد شیرینسازی صنعتی از مجموعهای از تجهیزات فرآیندی، مکانیکی و کنترلی تشکیل شده است.
مهمترین تجهیزات عبارتاند از:
برج جذب آمین
برای تماس گاز ترش با محلول آمین و جذب ترکیبات اسیدی استفاده میشود.
برج احیای آمین
برای جدا کردن H₂S و CO₂ از آمین غنی و بازگرداندن آمین به چرخه فرآیند استفاده میشود.
ریبویلر
حرارت مورد نیاز برای احیای آمین را تأمین میکند.
کندانسور
بخشی از بخارات خروجی از برج احیا را خنک و متراکم میکند.

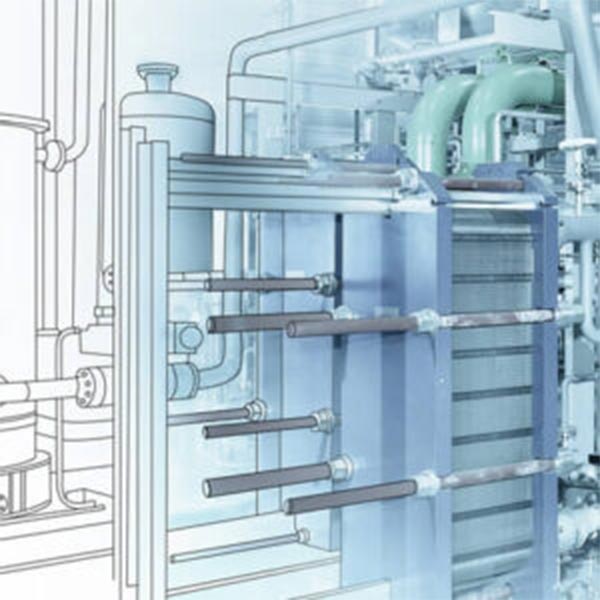

مبدل حرارتی آمین
برای بازیابی حرارت بین آمین غنی و آمین احیاشده استفاده میشود و باعث کاهش مصرف انرژی میگردد.
پمپ آمین
برای گردش محلول آمین در مدار فرآیند استفاده میشود.
مخزن فلش
برای جداسازی گازها و هیدروکربنهای سبک موجود در جریان آمین مورد استفاده قرار میگیرد.
فیلترها
برای حذف ذرات جامد و آلودگیهای موجود در محلول آمین استفاده میشوند.
انواع حلالهای آمینی
در صنایع گاز از حلالهای آمینی مختلفی استفاده میشود. انتخاب آمین به شرایط فرآیندی و نوع گاز بستگی دارد.
برخی از آمینهای مورد استفاده عبارتاند از:
- MEA یا مونو اتانول آمین
- DEA یا دی اتانول آمین
- MDEA یا متیل دی اتانول آمین
- DGA یا دیگلیکول آمین
در بسیاری از کاربردهای صنعتی، MDEA به دلیل ویژگیهای مناسب در حذف انتخابی H₂S و مصرف انرژی قابلتوجه، مورد استفاده قرار میگیرد.
انتخاب نوع آمین باید بر اساس طراحی فرآیند، ترکیب خوراک، میزان ناخالصیها و مشخصات گاز محصول انجام شود.
گاز اسیدی پس از شیرینسازی چه میشود؟
گاز اسیدی جداشده از واحد شیرینسازی معمولاً حاوی مقدار قابلتوجهی H₂S و سایر ترکیبات اسیدی است.
در پالایشگاههایی که میزان H₂S قابل توجه است، این جریان میتواند به واحد بازیابی گوگرد ارسال شود.
یکی از فرآیندهای شناختهشده برای این کار، فرآیند کلاوس (Claus Process) است که در آن سولفید هیدروژن به گوگرد عنصری تبدیل میشود.
بنابراین واحد شیرینسازی معمولاً بخشی از یک زنجیره بزرگتر فرآورش گاز ترش محسوب میشود.
تفاوت شیرینسازی و نمزدایی گاز چیست؟
شیرینسازی و نمزدایی دو فرآیند متفاوت هستند، هرچند هر دو برای آمادهسازی گاز طبیعی ضروریاند.
شیرینسازی:
تمرکز اصلی آن بر حذف ترکیبات اسیدی مانند H₂S و CO₂ است.
نمزدایی:
هدف اصلی آن کاهش میزان آب موجود در گاز است.
در بسیاری از پالایشگاهها این دو فرآیند بهصورت متوالی انجام میشوند تا گاز طبیعی برای انتقال و مصرف آماده شود.
مزایای شیرینسازی گاز طبیعی
شیرینسازی صحیح گاز مزایای متعددی دارد، از جمله:
- کاهش H₂S و ترکیبات اسیدی
- افزایش ایمنی فرآیند
- کاهش ریسک خوردگی
- بهبود کیفیت گاز
- آمادهسازی گاز برای انتقال
- افزایش قابلیت استفاده از گاز بهعنوان خوراک پتروشیمی
- کاهش مشکلات عملیاتی در خطوط لوله
- کمک به کنترل آلایندههای زیستمحیطی
اهمیت کنترل خوردگی در واحد شیرینسازی
واحدهای شیرینسازی به دلیل کار با گازهای اسیدی و محلولهای شیمیایی، نیازمند کنترل دقیق خوردگی هستند.
پارامترهایی مانند دما، فشار، غلظت آمین، میزان آب، سرعت جریان و ترکیب گاز میتوانند بر رفتار خوردگی تأثیر بگذارند.
به همین دلیل انتخاب متریال مناسب، کنترل شرایط عملیاتی، بازرسی دورهای و استفاده صحیح از تجهیزات کنترلی و حفاظتی اهمیت زیادی دارد.
نکات ایمنی در شیرینسازی گاز
وجود H₂S یکی از مهمترین خطرات ایمنی در واحدهای گاز ترش است. این ماده سمی است و نشت آن میتواند شرایط خطرناکی ایجاد کند.
در واحدهای شیرینسازی معمولاً از سیستمهای ایمنی مختلفی استفاده میشود، از جمله:
- سیستم تشخیص گاز
- سیستم تشخیص شعله
- تجهیزات حفاظت تنفسی و فردی
- سیستم قطع اضطراری
- شیرهای ایمنی
- سیستم فلر
- سیستمهای تهویه
- تجهیزات کنترل و پایش فرآیند
طراحی، بهرهبرداری و تعمیرات واحد شیرینسازی باید مطابق الزامات ایمنی و استانداردهای مربوط به تأسیسات گاز انجام شود.
شیرینسازی گاز در صنعت نفت، گاز و پتروشیمی
شیرینسازی یکی از مراحل کلیدی در زنجیره فرآورش گاز طبیعی است. گاز تولیدشده از میدانهای گازی یا نفتی، در صورت داشتن H₂S و CO₂ بالا، باید پیش از ورود به مراحل بعدی فرآورش تصفیه شود.
از طرف دیگر، گاز شیرینشده میتواند بهعنوان سوخت، خوراک پتروشیمی یا محصول قابل انتقال به شبکه گاز مورد استفاده قرار گیرد.
بنابراین عملکرد مناسب واحد شیرینسازی تأثیر مستقیمی بر کیفیت محصول نهایی، ایمنی پالایشگاه، طول عمر تجهیزات و هزینههای عملیاتی دارد.
جمعبندی
شیرینسازی گاز طبیعی فرآیندی برای حذف یا کاهش ترکیبات اسیدی، بهخصوص سولفید هیدروژن و دیاکسید کربن، از گاز طبیعی است. این فرآیند باعث افزایش کیفیت گاز، کاهش خطرات ایمنی، کنترل خوردگی و آمادهسازی گاز برای انتقال و مصرف میشود.
در میان روشهای مختلف، فرآیند آمینی یکی از رایجترین فناوریها در پالایشگاههای گاز است. در این روش، گاز ترش در برج جذب با محلول آمین تماس پیدا کرده و ترکیبات اسیدی جذب میشوند. سپس آمین در واحد احیا بازیابی شده و دوباره به مدار فرآیند بازمیگردد.
تجهیزاتی مانند برج جذب، برج احیا، ریبویلر، کندانسور، مبدل حرارتی، پمپ، فیلتر و مخزن فلش از اجزای مهم یک واحد شیرینسازی گاز محسوب میشوند.
در نهایت، شیرینسازی را باید یکی از مهمترین مراحل فرآورش گاز طبیعی دانست که نقش اساسی در تولید گاز استاندارد، ایمن و قابل انتقال در صنعت نفت و گاز دارد.
